专利摘要

本实用新型公开了一种儿童玩教具拼接图卡装载盒，包括装载盒主体，装载盒主体内腔分隔构成五个独立腔槽，五个独立腔槽通过卡片底托嵌合拼接图卡，电子称承载卡片底托和拼接图卡称量拼接图卡重量，装载盒主体开口连接盒盖，盒盖中安装有上模板、电池、MCU处理器和语音器。本实用新型在装载盒上设置出规范化的承载腔体来容纳拼接图卡，当拼接图卡未能规范的安装于盒体中，则盒盖不能盖上，同时发出语音提示，当拼接图卡少于设定的装载容量时，也会发出相应的语音提示，规范儿童对拼接图卡这类玩具进行收纳，避免其丢失、乱摆，同时培养儿童细心、稳重的性格。

权利要求

1.一种儿童玩教具拼接图卡装载盒，包括装载盒主体(1)、卡片底托(3)、电子称(5)、盒盖(7)和MCU处理器(10)，其特征在于：所述装载盒主体(1)是敞口矩形腔体，所述装载盒主体(1)的内腔通过隔板分隔构成五个独立腔槽(2)，五个所述独立腔槽(2)的底端均活动嵌合有所述卡片底托(3)，所述卡片底托(3)与拼接图卡(4)的底端互相嵌合，五个所述独立腔槽(2)的底端均安装有所述电子称(5)，所述电子称(5)的顶端承载所述卡片底托(3)和与之嵌合的拼接图卡(4)，所述装载盒主体(1)开口的一侧通过铰链结构(6)连接所述盒盖(7)的一侧，所述盒盖(7)的内腔安装有上模板(8)，所述上模板(8)嵌合连接所述拼接图卡(4)的顶端，所述盒盖(7)中嵌合有电池(9)、所述MCU处理器(10)和语音器(11)，所述盒盖(7)的表面嵌合有显示屏(12)，所述电池(9)电性连接所述MCU处理器(10)和五个所述电子称(5)的电源端，五个所述电子称(5)的感应信号均电性连接所述MCU处理器(10)的信号输入端，所述MCU处理器(10)的输出端电性连接所述语音器(11)和所述显示屏(12)。

2.根据权利要求1所述的一种儿童玩教具拼接图卡装载盒，其特征在于：所述装载盒主体(1)开口的另一侧设有电磁锁(13)，所述MCU处理器(10)的输出端电性连接所述电磁锁(13)，所述盒盖(7)的另一侧设有锁扣，锁扣嵌合连接所述电磁锁(13)的锁孔。

3.根据权利要求1所述的一种儿童玩教具拼接图卡装载盒，其特征在于：所述盒盖(7)的顶面嵌合安装有太阳能光伏板(14)和稳压模块(15)，所述太阳能光伏板(14)通过所述稳压模块(15)电性连接所述电池(9)。

4.根据权利要求1所述的一种儿童玩教具拼接图卡装载盒，其特征在于：所述装载盒主体(1)的边侧设有下提手柄，所述盒盖(7)上设有上提手柄，两个提手柄互相扣合连接。

5.根据权利要求1所述的一种儿童玩教具拼接图卡装载盒，其特征在于：所述装载盒主体(1)的外表面设有拼图卡指引标识。

6.根据权利要求1所述的一种儿童玩教具拼接图卡装载盒，其特征在于：所述卡片底托(3)包括圆弧底托、矩形底托、三角形底托、椭圆底托、凹面底托。

说明书

技术领域

本实用新型涉及儿童玩具技术领域，具体为一种儿童玩教具拼接图卡装载盒。

背景技术

儿童玩具是是指专供儿童游戏使用的物品，孩子身心的发展是在活动中实现的，玩具可以任意为幼儿自由地摆弄、操纵和运用，符合幼儿的心理爱好和能力水平，可以满足他们活动的需要，提高活动的积极性，是儿童把想象、思维等心理过程转向行为的支柱，儿童玩具能发展运动能力、训练知觉、激发想象、唤起好奇心，为儿童身心发展提供了物质条件，儿童玩具的种类主要有：形象玩具、技术玩具、拼合和装配玩具、建筑和结构玩具、体育活动玩具、音乐发声玩具、劳动活动玩具、装饰性玩具和自制玩具等，对玩具的一般教育要求是：有利于促进幼儿体、德、智、美的全面发展，符合儿童年龄特征，能满足其好奇心、好动和探索活动的愿望，造型优美，反映事物的典型特征，活动多变，有助于鼓励学习，符合卫生要求，色彩无毒，易于清洁、消毒，符合安全要求等。

目前的儿童玩具，尤其是玩拼接图卡，由于其数量、种类众多，因此经常会散落在房间各地，不仅收拾不便，而且容易丢失，尤其是作为其直接使用者的儿童，没有收纳的意识，当某一个卡片单体找不到时，就会哭闹，而目前的拼接图卡装载盒均为普通的盒体，只有装载功能，因此需要一种可以对儿童玩拼接图卡的数量以及种类进行规范化容纳，并具有统计和提示功能的装载盒，能够令儿童玩的高兴并开发智力，令家长省心省力，实现多重好处。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种儿童玩教具拼接图卡装载盒，解决了现有的儿童玩教具装载盒功能性的不足，在装载盒上设置出规范化的承载腔体来容纳拼接图卡，当拼接图卡未能规范的安装于盒体中，则盒盖不能盖上，同时发出语音提示，当拼接图卡少于设定的装载容量时，也会发出相应的语音提示，从而规范儿童对拼接图卡这类玩具进行收纳，避免拼接图卡出现丢失、乱摆的问题，同时培养儿童细心、稳重的性格。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种儿童玩教具拼接图卡装载盒，包括装载盒主体、卡片底托、电子称、盒盖和MCU处理器，所述装载盒主体是敞口矩形腔体，所述装载盒主体的内腔通过隔板分隔构成五个独立腔槽，五个所述独立腔槽的底端均活动嵌合有所述卡片底托，所述卡片底托与拼接图卡的底端互相嵌合，五个所述独立腔槽的底端均安装有所述电子称，所述电子称的顶端承载所述卡片底托和与之嵌合的拼接图卡，所述装载盒主体开口的一侧通过铰链结构连接所述盒盖的一侧，所述盒盖的内腔安装有上模板，所述上模板嵌合连接所述拼接图卡的顶端，所述盒盖中嵌合有电池、所述MCU处理器和语音器，所述盒盖的表面嵌合有显示屏，所述电池电性连接所述MCU处理器和五个所述电子称的电源端，五个所述电子称的感应信号均电性连接所述MCU处理器的信号输入端，所述MCU处理器的输出端电性连接所述语音器和所述显示屏。

进一步优化本技术方案，所述装载盒主体开口的另一侧设有电磁锁，所述MCU处理器的输出端电性连接所述电磁锁，所述盒盖的另一侧设有锁扣，锁扣嵌合连接所述电磁锁的锁孔。

进一步优化本技术方案，所述盒盖的顶面嵌合安装有太阳能光伏板和稳压模块，所述太阳能光伏板通过所述稳压模块电性连接所述电池。

进一步优化本技术方案，所述装载盒主体的边侧设有下提手柄，所述盒盖上设有上提手柄，两个提手柄互相扣合连接。

进一步优化本技术方案，所述装载盒主体的外表面设有拼图卡指引标识。

进一步优化本技术方案，所述卡片底托包括圆弧底托、矩形底托、三角形底托、椭圆底托、凹面底托。

(三)有益效果

与现有技术相比，本实用新型提供了一种儿童玩教具拼接图卡装载盒，具备以下有益效果：

1、该新型儿童玩教具拼接图卡装载盒，设置装载盒主体，装载盒主体内腔分隔构成五个独立腔槽，五个独立腔槽通过卡片底托嵌合拼接图卡，电子称称量拼接图卡重量，装载盒主体开口连接盒盖，盒盖中安装有上模板、电池、MCU处理器和语音器，当拼接图卡没有装好，则语音器发出相应声音进行提示，促使儿童规范收纳拼接图卡，令家长省时省心。

2、该新型儿童玩教具拼接图卡装载盒，解决了现有的儿童玩教具装载盒功能性的不足，避免拼接图卡出现丢失、乱摆的问题，当拼接图卡未能规范的安装于盒体中，则盒盖不能盖上，同时发出语音提示，当拼接图卡少于设定的装载容量时，也会发出相应的语音提示，从而规范儿童对拼接图卡这类玩具进行收纳，同时培养儿童细心、稳重的性格。

附图说明

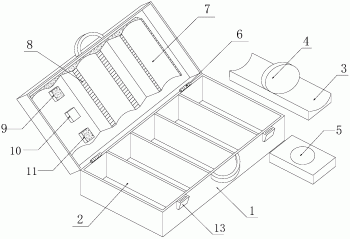

图1为本实用新型开启状态结构示意图；

图2为本实用新型闭合状态结构示意图；

图3为本实用新型电路控制示意图。

图中：1、载盒主体；2、独立腔槽；3、卡片底托；4、拼接图卡；5、电子称；6、铰链结构；7、盒盖；8、上模板；9、电池；10、MCU处理器；11、语音器；12、显示屏；13、电磁锁；14、太阳能光伏板；15、稳压模块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型儿童玩教具拼接图卡装载盒，包括装载盒主体1、卡片底托3、电子称5、盒盖7和MCU处理器10，装载盒主体1是敞口矩形腔体，装载盒主体1的内腔通过隔板分隔构成五个独立腔槽2，五个独立腔槽2的底端均活动嵌合有卡片底托3，卡片底托3与拼接图卡4的底端互相嵌合，卡片底托3用于规范放置拼接图卡4，使其不会歪斜、卡住，五个独立腔槽2的底端均安装有电子称5，电子称5的顶端承载卡片底托3和与之嵌合的拼接图卡4，电子称5用于称量卡片底托3和拼接图卡4的重量，通过重量计算出其承载的拼接图卡4的数量，装载盒主体1开口的一侧通过铰链结构6连接盒盖7的一侧，盒盖7的内腔安装有上模板8，上模板8嵌合连接拼接图卡4的顶端，上模板8用于压住拼接图卡4，使其顶部不会晃动，配合卡片底托3将散乱的拼接图卡4固定于装载盒主体1之中，盒盖7中嵌合有电池9、MCU处理器10和语音器11，MCU处理器10是一种集成电路芯片，是集成到硅片上的一个小而完善的微型计算机系统，本实用新型中采用80C51单片机或SMT32单片机，二者均在各种工业、家电领域广泛使用，本实用新型采用的语音器11型号是SMF-27型连续声蜂鸣器，盒盖7的表面嵌合有显示屏12，本实用新型采用的显示屏12型号是COG串口带中文字库的液晶屏，其可以显示数字、字母和汉字，用于提示当前的各种情况，电池9电性连接MCU处理器10和五个电子称5的电源端，五个电子称 5的感应信号均电性连接MCU处理器10的信号输入端，MCU处理器10的输出端电性连接语音器11和显示屏12，当盒盖7不能与载盒主体1扣合在一起，则MCU处理器10指令接语音器11发出未扣合好的提示声音，提示儿童重新装载拼接图卡4，如果盒盖7与载盒主体1在扣合状态下少了拼接图卡4，则电子称5检测到重量变轻，此时将检测信号传送至MCU处理器10，MCU处理器10根据其设定的程序，指令接语音器11发出少载拼接图卡4提示音，提示儿童寻找未装满的拼接图卡4，直至装载完好。

具体的，装载盒主体1开口的另一侧设有电磁锁13，MCU处理器10的输出端电性连接电磁锁13，盒盖7的另一侧设有锁扣，锁扣嵌合连接电磁锁13 的锁孔，当所有的拼接图卡4装载完好后，MCU处理器10在其内部程序的指令下开启动电磁锁13，使其允许盒盖7上的锁扣扣合，同理，只有在拼接图卡4装载完好后其才能开启，否则只能通过设定的密码开启，如此来训练儿童做事细心、锻炼其做事能力。

具体的，盒盖7的顶面嵌合安装有太阳能光伏板14和稳压模块15，太阳能光伏板14通过稳压模块15电性连接电池9，稳压模块15是XC6206P型稳压芯片，其将太阳能光伏板14发出的不稳定电流转化为电压恒定的电流，以便为电池9、MCU处理器10、语音器11、显示屏12和电磁锁13供电。

具体的，装载盒主体1的边侧设有下提手柄，盒盖7上设有上提手柄，两个提手柄互相扣合连接，当装载盒主体1和盒盖7完全扣合后，上下两个手柄合为一体，此时就可以提拉本实用新型。

具体的，装载盒主体1的外表面设有拼图卡指引标识，用于引导儿童使用拼接图卡4，并指导其将拼接图卡4归位。

具体的，卡片底托3包括圆弧底托、矩形底托、三角形底托、椭圆底托、凹面底托，上述结构的底托分别与相应形状的拼接图卡4相配合，保证每个位置都能够很好的配合。

在使用时，首先设定MCU处理器10的内部程序，在此之后，将拼接图卡 4按照设定的状态逐一放置于卡片底托3的顶端与之嵌合，在放置好后盖上盒盖7，此时上模板8压住拼接图卡4的顶端，使其在装载盒主体1中保持稳定，当儿童使用拼接图卡4后，也应该按照原先的规范逐一将拼接图卡4放入卡片底托3上，如果儿童胡乱摆放，则盒盖7扣合不上，此时MCU处理器10指令接语音器11发出未扣合好的提示声音，提示儿童重新装载拼接图卡4，如果盒盖7与载盒主体1在扣合状态下少了拼接图卡4，则电子称5检测到重量变轻，此时将检测信号传送至MCU处理器10，MCU处理器10根据其设定的程序，指令接语音器11发出少载拼接图卡4提示音，提示儿童寻找未装满的拼接图卡4，直至装载完好。

综上所述，本实用新型结构合理，使用简单，设置矩形盒体作为装载盒主体1，在装载盒主体1中分隔成五个独立腔槽2，每个独立腔槽2分别通过卡片底托3对应装载相应的拼接图卡4，装载盒主体1连接盒盖7，盒盖7的内安装上模板8嵌合拼接图卡4顶端使其顶部不会晃动，从而将拼接图卡4 规范的装载于装载盒主体1中，在盒盖7中嵌合有电池9、MCU处理器10和语音器11，如果胡乱摆放则盒盖7扣合不上，MCU处理器10指令接语音器11 发出未扣合好的提示声音，如果盒盖7与载盒主体1在扣合状态下少了拼接图卡4，则电子称5检测到重量变轻，此时将检测信号传送至MCU处理器10， MCU处理器10根据其设定的程序，指令接语音器11发出少载拼接图卡4提示音，提示儿童寻找未装满的拼接图卡4，直至装载完好，从而规范儿童对拼接卡片这类玩具进行收纳，避免拼接卡片出现丢失、乱摆的问题，培养儿童细心、稳重的性格。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
