专利摘要

本实用新型公开了一种聚结油水分离装置，包括分离筒体、升降机构和聚结机构，所述升降机构设置在分离筒体的顶部，且所述升降机构的底端设置有聚结机构，所述聚结机构均通过升降机构上下往复位移，所述聚结机构聚结油质层，通过将聚结机构在液体溶液中进行上下方位的升降运动，能在重力分离的基础上，通过聚结机构的聚结作用，对液体中的油层进行聚结，并在聚结机构上升至液面以上时，通过水油气三相的作用下形成气浮，油层被分离至上层，水溶液沉至下层，有效的提升了分离效率。

权利要求

1.一种聚结油水分离装置，其特征在于：包括分离筒体(1)、升降机构和聚结机构(6)，所述升降机构设置在分离筒体(1)的顶部，且所述升降机构的底端设置有聚结机构(6)，所述聚结机构(6)通过升降机构上下往复位移，所述聚结机构(6)聚结油质层。

2.根据权利要求1所述的一种聚结油水分离装置，其特征在于：所述升降机构包括驱动机构(5)、丝杆(12)、固定套筒(4)、活动升降套管(3)和螺母(13)，所述驱动机构(5)设置在分离筒体(1)的顶端，所述丝杆(12)的一端连接于驱动机构(5)的被动端，且另一端为自由端并向下伸入分离筒体(1)内，所述螺母(13)螺旋套设在丝杆(12)上，且所述活动升降套管(3)间距套设在丝杆(12)的外侧，且所述活动升降套管(3)的顶端连接于螺母(13)上，所述固定套筒(4)间隙套设在活动升降套管(3)的外侧，且所述固定套筒(4)的顶端固定设置，且另一端为自由端，所述活动升降套管(3)相对于固定套筒(4)圆周向限位且轴向相对滑移设置。

3.根据权利要求2所述的一种聚结油水分离装置，其特征在于：所述固定套筒(4)的底部设置有导向滑座(14)，所述导向滑座(14)包括滑动环(15)和导向块(16)，所述滑动环(15)同轴固定设置在固定套筒(4)内圈，且所述滑动环(15)与活动升降套管(3)相对滑动设置，至少一个所述导向块(16)凸设在滑动环(15)内圈，所述活动升降套管(3)的外环壁上沿轴向凹设有导向滑槽(17)，所述导向块(16)滑动设置在所述导向滑槽(17)内。

4.根据权利要求1所述的一种聚结油水分离装置，其特征在于：所述聚结机构(6)包括支架(20)和设置在所述支架(20)上的聚结板(21)，所述聚结板(21)为波纹板结构，且所述聚结板(21)的位移方向上的截面为波纹轮廓。

5.根据权利要求4所述的一种聚结油水分离装置，其特征在于：所述聚结板(21)为环状薄板状结构，且在径向方向上至少包含一个所述聚结板(21)。

6.根据权利要求4所述的一种聚结油水分离装置，其特征在于：所述聚结板(21)为亲油疏水材质。

说明书

技术领域

本实用新型属于油水分离领域，特别涉及一种聚结油水分离装置。

背景技术

随着我国大多数油田相继进入中后期开采阶段，采出液中含水率高、乳化严重，因此有效地实现油田采出液的油水快速分离是提高石油采收率的重要手段。现有的油水分离器大部分采用卧式或立式结构，油水分离的主要方法有重力分离法、离心分离法、电脱分离法、聚结分离法和化学处理法等。重力分离法成本低，但分离速度较慢；离心分离法和电脱分离法分离速度快，但都需要外加动力设备，能耗大成本高；化学处理法易引起环境的二次污染，应用也受到限制。目前油田应用较为广泛的是重力分离法和聚结分离法，但由于其分离速度较慢，继续改进优化。

发明内容

发明目的：为了克服现有技术中存在的不足，本实用新型提供一种聚结油水分离装置，有效的结合重力分离法和聚结分离法，提升分离效率。

技术方案：为实现上述目的，本实用新型的技术方案如下：

一种聚结油水分离装置，包括分离筒体、升降机构和聚结机构，所述升降机构设置在分离筒体的顶部，且所述升降机构的底端设置有聚结机构，所述聚结机构通过升降机构上下往复位移，所述聚结机构聚结油质层。

进一步的，所述升降机构包括驱动机构、丝杆、固定套筒、活动升降套管和螺母，所述驱动机构设置在分离筒体的顶端，所述丝杆的一端连接于驱动机构的被动端，且另一端为自由端并向下伸入分离筒体内，所述螺母螺旋套设在丝杆上，且所述活动升降套管间距套设在丝杆的外侧，且所述活动升降套管的顶端连接于螺母上，所述固定套筒间隙套设在活动升降套管的外侧，且所述固定套筒的顶端固定设置，且另一端为自由端，所述活动升降套管相对于固定套筒圆周向限位且轴向相对滑移设置。

进一步的，所述固定套筒的底部设置有导向滑座，所述导向滑座包括滑动环和导向块，所述滑动环同轴固定设置在固定套筒内圈，且所述滑动环与活动升降套管相对滑动设置，至少一个所述导向块凸设在滑动环内圈，所述活动升降套管的外环壁上沿轴向凹设有导向滑槽，所述导向块滑动设置在所述导向滑槽内。

进一步的，所述聚结机构包括支架和设置在所述支架上的聚结板，所述聚结板为波纹板结构，且所述聚结板的位移方向上的截面为波纹轮廓。

进一步的，所述聚结板为环状薄板状结构，且在径向方向上至少包含一个所述聚结板。

进一步的，所述聚结板为亲油疏水材质。

有益效果：本实用新型通过将聚结机构在液体溶液中进行上下方位的升降运动，能在重力分离的基础上，通过聚结机构的聚结作用，对液体中的油层进行聚结，并在聚结机构上升至液面以上时，通过水油气三相的作用下形成气浮，油层被分离至上层，水溶液沉至下层，有效的提升了分离效率。

附图说明

附图1为本实用新型的整体结构主视图；

附图2为本实用新型的整体结构的A-A向半剖示意图；

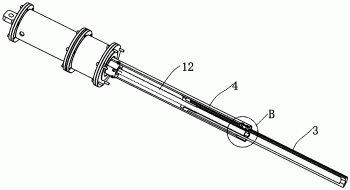

附图3为本实用新型的升降机构的内部结构立体示意图；

附图4为本实用新型的局部B的结构放大示意图；

附图5为本实用新型的聚结机构的俯视图；

附图6为本实用新型的聚结机构的立体结构示意图。

具体实施方式

下面结合附图对本实用新型作更进一步的说明。

如附图1至附图3所示，一种聚结油水分离装置，包括分离筒体1、升降机构和聚结机构6，所述分离筒体1为筒体结构，所述分离筒体1的顶壁上开设有出气口10，所述分离筒体1的底壁上开设有排渣口7，侧壁靠上的位置开设有进液口11，侧壁中段位置开设有出油口9，侧壁底端开设有出水口8，经油水分离后的油层从出油口9流出，水溶液从出水口8流出，经油水分离后的油层从出油口9流出，水溶液从出水口8流出，所述升降机构设置在分离筒体1的顶部，且所述升降机构的底端设置有聚结机构6，所述聚结机构6通过升降机构上、下往复位移，所述聚结机构6聚结油质层，通过将聚结机构6在液体溶液中进行上下方位的升降运动，能在重力分离的基础上，通过聚结机构的聚结作用，对液体中的油层进行聚结，并在聚结机构上升至液面以上时，通过水油气三相的作用下形成气浮，油层被分离至上层，水溶液沉至下层，有效的提升了分离效率。

所述聚结机构6包括支架20和设置在所述支架20上的聚结板21，支架20设置在升降机构的底端，在支架上还设置有旋液驱动机构2，以驱动水溶液旋转，进一步的增加聚结板21的聚油效果。所述聚结板21为波纹板结构，且所述聚结板21的位移方向上的截面为波纹轮廓，通过波纹板结构以增加聚结板21与液体中与油层的接触面积，提升聚结效率，且通过波纹板与升降方向一致的沟槽和波峰方向，能够保证聚结板21 与液体的充分结构，且减小其升降时的对液体的波动，所述聚结板21为亲油疏水材质，以聚结油层而疏离水层，聚结板21为使用聚丙烯作为波纹板材质，还可为聚丙烯、聚氯乙烯、不锈钢、碳钢等的金属及非金属材料，并将进行合适表面工艺处理，例如镀纳米膜，形成一层具有亲油性的表面，使其同时兼具亲油以及疏水两种特性，大幅提升分离的效率。

所述聚结板21为环状薄板状结构，且在径向方向上至少包含一个所述聚结板21，通过一层或多层间距设置的聚结板21能够增加聚结面积，提升聚结效率，如附图5和附图6所示，包含两个环状的且间距设置的聚结板，可为油滴聚结提供较大的空间，且波纹板上峰谷交错，有利于油液聚结分离。其中，聚结板21还可为锥形式、同心圆式、渐开线式等。

如附图2至附图4所示，所述升降机构包括驱动机构5、丝杆12、固定套筒4、活动升降套管3和螺母13，所述驱动机构为驱动电机，所述驱动机构5设置在分离筒体1 的顶端，所述丝杆12的一端连接于驱动机构5的被动端，且另一端为自由端并向下伸入分离筒体1内，丝杆底端设置有密封活塞18，密封活塞18与活动升降套管内部密封滑动设置，防止水溶液进到丝杆上，所述螺母13螺旋套设在丝杆12上，且所述活动升降套管3间距套设在丝杆12的外侧，且所述活动升降套管3的顶端连接于螺母13上，所述固定套筒4间隙套设在活动升降套管3的外侧，且所述固定套筒4的顶端固定设置在分离筒体1的顶壁上，且另一端为自由端并向下延伸，所述活动升降套管3相对于固定套筒4圆周向限位且轴向相对滑移设置，则所述活动升降套管3通过丝杆12转动而使得螺母向上或向下直线位移，从而升降聚结机构6。

所述固定套筒4的底部设置有导向滑座14，所述导向滑座14包括滑动环15和导向块16，所述滑动环15同轴固定设置在固定套筒4内圈，且所述滑动环15与活动升降套管3相对滑动设置，至少一个所述导向块16凸设在滑动环15内圈，所述活动升降套管 3的外环壁上沿轴向凹设有导向滑槽17，所述导向块16滑动设置在所述导向滑槽17内，通过导向滑座14对活动升降套管进行升降导向，使其只有轴向位移，而限制其周向位移。相比于现有机构中的单纯的升降机构，通过将丝杆机构小型化、密封化，能够保证丝杆的顺畅运行，防止其锈蚀，且还具有传动效率高，运动平稳的优点，并使加工设计的零件数目低，噪声减小，传动链短，误差比较小。

以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
