本实用新型公开了一种去除粮食发酵前的苦味容器，包括机体，所述机体的外侧设置有外壳，所述外壳的内侧设置有内壳，所述内壳的内部设置有浸泡腔，所述浸泡腔的内部嵌套有内筒，所述内筒的底部设置有排料管，所述机体的上侧中部安装有正反电机，所述正反电机的输出端伸入内筒内焊接有第一绞龙，所述第一绞龙的下端焊接有第二绞龙，所述正反电机的左方设置有进水口，所述正反电机的右方设置有进料口，所述进料口的底端与内筒的内腔相贯通。本实用新型通过正反电机带动第一绞龙和第二绞龙逆时针转动，在第二绞龙作用下，内筒内的原料通过排料管匀速排出，能够避免排料管堵塞，提高了排料的效果。

权利要求

1.一种去除粮食发酵前的苦味容器，包括机体(1)，其特征在于：所述机体(1)的外侧设置有外壳(2)，所述外壳(2)的内侧设置有内壳(3)，所述内壳(3)的内部设置有浸泡腔(4)，所述浸泡腔(4)的内部嵌套有内筒(5)，所述内筒(5)的顶部与内壳(3)的顶部内壁焊接相连，所述内筒(5)的底部设置有排料管(7)，所述排料管(7)的底端通过密封件贯穿内壳(3)和外壳(2)，所述排料管(7)的底端安装有排料阀门(8)，所述浸泡腔(4)的内部安装有加热管(9)，所述机体(1)的上侧中部安装有正反电机(10)，所述正反电机(10)与外壳(2)之间通过螺栓固定连接，所述正反电机(10)的输出端伸入内筒(5)内焊接有第一绞龙(11)，所述第一绞龙(11)的下端焊接有第二绞龙(12)，所述第二绞龙(12)嵌套在排料管(7)内，所述正反电机(10)的左方设置有进水口(13)，所述进水口(13)的底端与浸泡腔(4)相贯通，所述正反电机(10)的右方设置有进料口(14)，所述进料口(14)的底端与内筒(5)的内腔相贯通，所述机体(1)的底部焊接有支撑脚(15)，所述机体(1)的底部焊接有排水管(16)。

2.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述内壳(3)与外壳(2)之间设置有夹层，所述夹层的内部设置有保温层(18)。

3.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述内筒(5)的表面等间距开设有进水孔(6)，所述内筒(5)的内腔通过进水孔(6)与浸泡腔(4)相贯通。

4.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述进水口(13)的顶部设置有密封盖(19)，所述密封盖(19)与进水口(13)之间通过螺纹密封连接。

5.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述进料口(14)的顶部设置有板盖(20)，所述板盖(20)的一侧与进料口(14)之间铰接相连，所述板盖(20)的另一侧与进料口(14)之间通过卡扣连接，所述板盖(20)与进料口(14)的接触面设置有密封圈。

6.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述排水管(16)上安装有排水阀门(17)，所述排水管(16)与浸泡腔(4)相贯通。

7.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述机体(1)的上部设置为圆柱形，所述机体(1)的下部设置为锥形。

8.根据权利要求1所述的一种去除粮食发酵前的苦味容器，其特征在于：所述内筒(5)的上部设置为圆柱形，所述内筒(5)的下部设置为漏斗形。

说明书

技术领域

本实用新型涉及酿酒容器领域，具体涉及一种去除粮食发酵前的苦味容器。

背景技术

市场上酿酒蒸料前要用较高温的水润料，称作高温润槽，润槽的目的是进行泡制挥发原料中的单宁苦物质，让原料预先吸收部分水分利于蒸煮糊化，并能促进高梁所含的果胶质受热分解形成甲醇，在蒸料时先行排除，降低成品酒中的甲醇含量。

目前，由于原料吸水导致粘性增加，在排料时，原料容易粘粘在一起堵塞排料管道，导致排料困难。

因此，发明一种去除粮食发酵前的苦味容器来解决上述问题很有必要。

实用新型内容

本实用新型的目的是提供一种去除粮食发酵前的苦味容器，通过设置有浸泡腔、内筒、正反电机、第一绞龙和第二绞龙，最后排料时，通过正反电机带动第一绞龙和第二绞龙逆时针转动，在第二绞龙作用下，内筒内的原料通过排料管匀速排出，能够避免排料管堵塞，提高了排料的效果，以解决技术中的上述不足之处。

为了实现上述目的，本实用新型提供如下技术方案：一种去除粮食发酵前的苦味容器，包括机体，所述机体的外侧设置有外壳，所述外壳的内侧设置有内壳，所述内壳的内部设置有浸泡腔，所述浸泡腔的内部嵌套有内筒，所述内筒的顶部与内壳的顶部内壁焊接相连，所述内筒的底部设置有排料管，所述排料管的底端通过密封件贯穿内壳和外壳，所述排料管的底端安装有排料阀门，所述浸泡腔的内部安装有加热管，所述机体的上侧中部安装有正反电机，所述正反电机与外壳之间通过螺栓固定连接，所述正反电机的输出端伸入内筒内焊接有第一绞龙，所述第一绞龙的下端焊接有第二绞龙，所述第二绞龙嵌套在排料管内，所述正反电机的左方设置有进水口，所述进水口的底端与浸泡腔相贯通，所述正反电机的右方设置有进料口，所述进料口的底端与内筒的内腔相贯通，所述机体的底部焊接有支撑脚，所述机体的底部焊接有排水管。

优选的，所述内壳与外壳之间设置有夹层，所述夹层的内部设置有保温层。

优选的，所述内筒的表面等间距开设有进水孔，所述内筒的内腔通过进水孔与浸泡腔相贯通。。

优选的，所述进水口的顶部设置有密封盖，所述密封盖与进水口之间通过螺纹密封连接。

优选的，所述进料口的顶部设置有板盖，所述板盖的一侧与进料口之间铰接相连，所述板盖的另一侧与进料口之间通过卡扣连接，所述板盖与进料口的接触面设置有密封圈。

优选的，所述排水管上安装有排水阀门，所述排水管与浸泡腔相贯通。

优选的，所述机体的上部设置为圆柱形，所述机体的下部设置为锥形。

优选的，所述内筒的上部设置为圆柱形，所述内筒的下部设置为漏斗形。

在上述技术方案中，本实用新型提供的技术效果和优点：

通过设置有浸泡腔、内筒、正反电机、第一绞龙和第二绞龙，开始时，通过正反电机带动第一绞龙和第二绞龙顺时针转动，使得内筒内的底部原料向上翻动，使得浸泡腔内的水进入内筒内能够进入原料间的缝隙内，与原料接触充分，提高了浸泡的效果，最后排料时，通过正反电机带动第一绞龙和第二绞龙逆时针转动，在第二绞龙作用下，内筒内的原料通过排料管匀速排出，能够避免排料管堵塞，提高了排料的效果。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

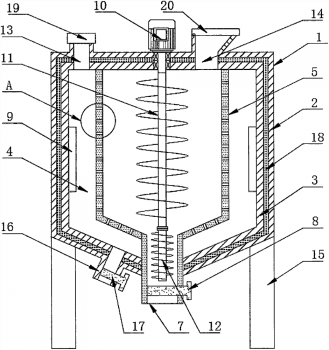

图1为本实用新型的整体结构示意图；

图2为本实用新型的正视图；

图3为本实用新型的俯视图；

图4为本实用新型的内筒示意图；

图5为本实用新型图1的A处放大图。

附图标记说明：

1机体、2外壳、3内壳、4浸泡腔、5内筒、6进水孔、7排料管、8排料阀门、9加热管、10正反电机、11第一绞龙、12第二绞龙、13进水口、14进料口、15支撑脚、16排水管、17排水阀门、18保温层、19密封盖、20板盖。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。

本实用新型提供了如图1-5所示的一种去除粮食发酵前的苦味容器，包括机体1，所述机体1的外侧设置有外壳2，所述外壳2的内侧设置有内壳3，所述内壳3的内部设置有浸泡腔4，所述浸泡腔4的内部嵌套有内筒5，所述内筒5的顶部与内壳3的顶部内壁焊接相连，所述内筒5的底部设置有排料管7，所述排料管7的底端通过密封件贯穿内壳3和外壳2，所述排料管7的底端安装有排料阀门8，所述浸泡腔4的内部安装有加热管9，所述机体1的上侧中部安装有正反电机10，所述正反电机10与外壳2之间通过螺栓固定连接，所述正反电机10的输出端伸入内筒5内焊接有第一绞龙11，所述第一绞龙11的下端焊接有第二绞龙12，所述第二绞龙12嵌套在排料管7内，所述正反电机10的左方设置有进水口13，所述进水口13的底端与浸泡腔4相贯通，所述正反电机10的右方设置有进料口14，所述进料口14的底端与内筒5的内腔相贯通，所述机体1的底部焊接有支撑脚15，所述机体1的底部焊接有排水管16。

进一步的，在上述技术方案中，所述内壳3与外壳2之间设置有夹层，所述夹层的内部设置有保温层18，提高了机体1的保温效果，提高了原料浸泡的效果。

进一步的，在上述技术方案中，所述内筒5的表面等间距开设有进水孔6，所述内筒5的内腔通过进水孔6与浸泡腔4相贯通，便于浸泡腔4内高温的水通过进水孔6进入内筒5内，对内筒5内的原料进行浸泡。

进一步的，在上述技术方案中，所述进水口13的顶部设置有密封盖19，所述密封盖19与进水口13之间通过螺纹密封连接，通过进水口13便于向浸泡腔4内加水。

进一步的，在上述技术方案中，所述进料口14的顶部设置有板盖20，所述板盖20的一侧与进料口14之间铰接相连，所述板盖20的另一侧与进料口14之间通过卡扣连接，所述板盖20与进料口14的接触面设置有密封圈，提高了密封效果。

进一步的，在上述技术方案中，所述排水管16上安装有排水阀门17，所述排水管16与浸泡腔4相贯通，打开排水阀门17，浸泡腔4内的水便于通过排水管16排出。

进一步的，在上述技术方案中，所述机体1的上部设置为圆柱形，所述机体1的下部设置为锥形，便于浸泡腔4内的水全部排出。

进一步的，在上述技术方案中，所述内筒5的上部设置为圆柱形，所述内筒5的下部设置为漏斗形，有利于内筒5内的原料的排出。

实施方式具体为：通过进料口14将需要浸泡的原料倒入内筒5内，通过进水口13向浸泡腔4内注入水，通过加热管9对水进行加热，浸泡腔4内的高温的水通过进水孔6进入内筒5内与原料接触，开始时，正反电机10带动第一绞龙11和第二绞龙12顺时针转动，使得内筒5内的底部原料向上翻动，使得所有的原料与水接触充分，提高了原料浸泡的效果，内壳3与外壳2之间设置有保温层18，提高了机体1的保温效果，提高了原料浸泡的效果，最后浸泡完成后，打开排水阀门17，水通过排水管16全部排出，原料留在内筒5内，打开排料阀门8，正反电机10带动第一绞龙11和第二绞龙12逆时针转动，第二绞龙12转动带动内筒5内的原料匀速从排料管7排出，有效的避免了排料管7被堵塞，提高了排料的效果，该实施方式具体解决了现有技术中存在的由于原料吸水导致粘性增加，在排料时，原料容易粘粘在一起堵塞排料管道，导致排料困难的问题。

本实用工作原理：

参照说明书附图1-5，通过进料口14将需要浸泡的原料倒入内筒5内，通过进水口13向浸泡腔4内注入水，通过加热管9对水进行加热，开始时，正反电机10带动第一绞龙11和第二绞龙12顺时针转动，使得内筒5内的底部原料向上翻动，使得原料与水接触充分，最后浸泡完成后，打开排水阀门17，水通过排水管16全部排出，打开排料阀门8，正反电机10带动第一绞龙11和第二绞龙12逆时针转动，第二绞龙12转动带动内筒5内的原料匀速从排料管7排出。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
