专利摘要

本实用新型涉及一种醒目的车站轨道警示装置，包括固定座、升降机构、支架、警示板，升降机构的外侧底端连接固定座的顶端面，升降机构的外侧顶端连接支架的底端，支架设于警示板左右端面的中下部；升降机构包括驱动电机、底座、限位支座、丝杆和丝杆螺母，所述警示板的侧边上设主机壳，所述主机壳上设激光发射器、激光接收器和报警器，本实用新型提供的警示装置，可调节支架的竖直高度，通过激光线束构成警戒范围，形成可报警的醒目的警戒围挡，减轻工作人员的工作量。

权利要求

1.一种醒目的车站轨道警示装置，其特征在于：包括固定座(1)、升降机构(2)、支架(3)、警示板(4)，所述升降机构(2)的外侧底端连接固定座(1)的顶端面，所述升降机构(2)的外侧顶端连接支架(3)的底端，所述支架(3)设于警示板(4)左右端面的中下部；所述升降机构(2)包括驱动电机(25)、底座(24)、限位支座(22)、丝杆(26)和丝杆螺母(27)，所述驱动电机(25)通过底座(24)连接固定座(1)的顶端面，所述限位支座(22)的下端面连接固定座(1)的顶端面，所述丝杆(26)设于限位支座(22)上，所述丝杆(26)的上端连接丝杆螺母(27)的下端，所述丝杆(26)的下端和驱动电机(25)的输出轴上均设相配合的链齿轮(23)，所述驱动电机(25)通过链齿轮(23)连接丝杆(26)，所述丝杆螺母(27)的上端连接支架(3)的底端；所述警示板(4)的侧边上设主机壳(6)，所述主机壳(6)上设激光发射器(61)、激光接收器(62)和报警器(64)。

2.根据权利要求1所述的一种醒目的车站轨道警示装置，其特征在于：所述警示板(4)的前后面均嵌设显示屏(5)，所述显示屏(5)电连接主机壳(6)。

3.根据权利要求1所述的一种醒目的车站轨道警示装置，其特征在于：所述升降机构(2)的外部围设防护柱(21)。

4.根据权利要求1所述的一种醒目的车站轨道警示装置，其特征在于：所述主机壳(6)上设可见激光探头(63)，所述可见激光探头(63)发出平行光线束。

5.根据权利要求4所述的一种醒目的车站轨道警示装置，其特征在于：所述可见激光探头(63)发出的激光线束为红色激光线束或绿色激光线束。

6.根据权利要求1所述的一种醒目的车站轨道警示装置，其特征在于：所述主机壳(6)呈弧形柱面，所述主机壳(6)的弧形柱面与警示板(4)的外柱面贴合，并通过抱箍环抱立架固定。

说明书

技术领域

本实用新型属于轨道交通用警示设备技术领域，具体涉及一种醒目的车站轨道警示装置。

背景技术

轨道交通是指运营车辆需要在特定轨道上行驶的一类交通工具或运输系统，最典型的轨道交通就是由传统火车和标准铁路所组成的铁路系统，但是由于轨道交通设备的行驶速度极快，如果误入轨道内将可能发生危险，所以需要设置警示装置来提醒人们远离危险区域。

现有的轨道交通报警系统往往仅限于语音播报，乘客在站台候车时，经常出现随意走动的现象，警戒线一般设于车站的地面上，一些人不注意低头玩手机会踏入警戒线以内，尤其在站台上人员较多时，工作人员无法全面兼顾，人员的人身安全无法得以保证。

实用新型内容

本实用新型的目的是为了解决背景技术中所提出的问题，而提供一种高度可调节、激光线束形成警戒线的醒目的车站轨道警示装置。

本实用新型的目的是这样实现的：

一种醒目的车站轨道警示装置，包括固定座、升降机构、支架、警示板，所述升降机构的外侧底端连接固定座的顶端面，所述升降机构的外侧顶端连接支架的底端，所述支架设于警示板左右端面的中下部；所述升降机构包括驱动电机、底座、限位支座、丝杆和丝杆螺母，所述驱动电机通过底座连接固定座的顶端面，所述限位支座的下端面连接固定座的顶端面，所述丝杆设于限位支座上，所述丝杆的上端连接丝杆螺母的下端，所述丝杆的下端和驱动电机的输出轴上均设相配合的链齿轮，所述驱动电机通过链齿轮连接丝杆，所述丝杆螺母的上端连接支架的底端；所述警示板的侧边上设主机壳，所述主机壳上设激光发射器、激光接收器和报警器。

进一步的，所述警示板的前后面均嵌设显示屏，所述显示屏电连接主机壳。

进一步的，所述升降机构的外部围设防护柱。

进一步的，所述主机壳上设可见激光探头，所述可见激光探头发出平行光线束。

进一步的，所述可见激光探头发出的激光线束为红色激光线束或绿色激光线束。

进一步的，所述主机壳呈弧形柱面，所述主机壳的弧形柱面与警示板的外柱面贴合，并通过抱箍环抱立架固定。

进一步的，所述主机壳设两个，所述两个主机壳分别设于警示板的左右两侧边上。

进一步的，所述主机壳内设语音播报模块，所述语音播报模块对应报警器。

进一步的，所述主机壳内设控制板，所述显示屏、激光发射器、激光接收器、可见激光探头、语音播报模块和驱动电机均电连接控制板。

进一步的，所述控制板上设无线发射模块和无线接收模块。

进一步的，所述固定座的下端面内嵌设自锁行走轮。

与现有技术相比，本实用新型的有益效果在于：

1、本实用新型提供的一种醒目的车站轨道警示装置，丝杆底部安装的链齿轮与驱动电机轴部安装的链齿轮呈90度相互啮合安装，丝杆上有丝杆螺母，可通过丝杆的转动调节丝杆螺母的升降，进而调节支架在竖直方向上的高度。

2、本实用新型提供的一种醒目的车站轨道警示装置，利用激光测距仪的工作原理，通过激光线束构成警戒范围，对进入警戒范围的障碍物进行测距，若测得障碍物的距离小于报警器的设定值，则触发报警，提醒乘客及时退出警戒范围，通过激光线束构成警戒围挡的方式简单，安全，搭建方便，以免在工作人员不注意的情况下乘客长时间逗留在危险区域，减轻工作人员的工作量。

3、本实用新型提供的一种醒目的车站轨道警示装置，通过在激光器上设置可见激光探头，并通过可见激光探头发出可见光束对人们进行提示，若车站轨道设在室外时，便于在夜晚或雨雾天气中进行警示，也可通过两种颜色的可见激光切换显示，用于指示是否有障碍物通过该围挡。

附图说明

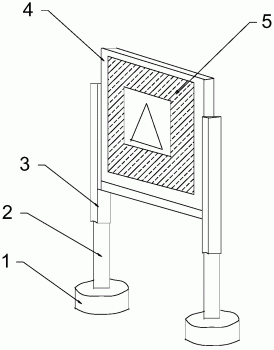

图1是本实用新型一种醒目的车站轨道警示装置结构示意图。

图2是本实用新型一种醒目的车站轨道警示装置升降机构示意图。

图3是本实用新型一种醒目的车站轨道警示装置主机壳示意图。

图中：1、固定座；2、升降机构；3、支架；4、警示板；5、显示屏；6、主机壳；21、防护柱；22、限位支座；23、链齿轮；24、底座；25、驱动电机；26、丝杆；27、丝杆螺母；61、激光发射器；62、激光接收器；63、可见激光探头；64、报警器。

具体实施方式

下面结合附图对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

如图1、图2所示，一种醒目的车站轨道警示装置，包括固定座1、升降机构2、支架3、警示板4，固定座1便于警示装置的固定，以免在大风天气或人多拥挤时推到警示板4，所述升降机构2的外侧底端连接固定座1的顶端面，所述升降机构2的外侧顶端连接支架3的底端，所述支架3设于警示板4左右端面的中下部。

所述升降机构2包括驱动电机25、底座24、限位支座22、丝杆26和丝杆螺母27，所述驱动电机25通过底座24连接固定座1的顶端面，所述限位支座26的下端面连接固定座1的顶端面，所述丝杆26设于限位支座22上，所述丝杆26的上端连接丝杆螺母27的下端，所述丝杆26的下端和驱动电机25的输出轴上均设相配合的链齿轮23，所述驱动电机25通过链齿轮23连接丝杆26，所述丝杆螺母27的上端连接支架3的底端。

丝杆26底部安装的链齿轮23与驱动电机25轴部安装的链齿轮23呈90度相互啮合安装，丝杆26上有丝杆螺母27，可通过丝杆26的转动调节丝杆螺母27的升降，进而调节支架3在竖直方向上的高度。

实施例2

如图1、图3所示，一种醒目的车站轨道警示装置，包括固定座1、升降机构2、支架3、警示板4，所述升降机构2的外侧底端连接固定座1的顶端面，所述升降机构2的外侧顶端连接支架3的底端，所述支架3设于警示板4左右端面的中下部；所述警示板4的侧边上设主机壳6，所述主机壳6上设激光发射器61、激光接收器62和报警器64，所述警示板4的前后面均嵌设显示屏5，所述显示屏5电连接主机壳6，所述主机壳6呈弧形柱面，所述主机壳6的弧形柱面与警示板4的外柱面贴合，并通过抱箍环抱立架固定。

利用激光测距仪的工作原理，通过激光线束构成警戒范围，对进入警戒范围的障碍物进行测距，若测得障碍物的距离小于报警器的设定值，则触发报警，提醒乘客及时退出警戒范围，通过激光线束构成安全围挡的方式简单，安全，搭建方便，以免在工作人员不注意的情况下乘客长时间逗留在危险区域，减轻工作人员的工作量。

实施例3

在实施例2的基础上，所述主机壳6上设可见激光探头63，所述可见激光探头63发出平行光线束，所述可见激光探头63发出的激光线束为红色激光线束或绿色激光线束。

通过在激光器上设置可见激光探头，并通过可见激光探头发出可见光束对人们进行提示，若车站轨道设在室外时，便于在夜晚或雨雾天气中进行警示，也可通过两种颜色的可见激光切换显示，用于指示是否有障碍物通过该围挡。

以上仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的保护范围内所做的任何修改，等同替换等，均应包含在本实用新型的保护范围之内。
