专利摘要

本实用新型涉及建筑模板的技术领域，公开了拼装式建筑模板，包括第一模板、第二模板和连接机构，连接机构包括第一连接件和第一连接孔，第一连接件包括相互固定的键凸和L形卡板，第一连接件的整体形状呈“凵”形；第一连接孔设于第一模板上，第一连接孔用于与第一连接件上的键凸配合。采用本方案能解决现有的建筑模板不能拆卸重组导致的重复利用率小的技术问题。

权利要求

1.拼装式建筑模板，其特征在于：包括第一模板、第二模板和连接机构，连接机构包括第一连接件和第一连接孔，第一连接件包括相互固定的键凸和L形卡板，第一连接件的整体形状呈“凵”形；第一连接孔设于第一模板上，第一连接孔用于与键凸配合。

2.根据权利要求1所述的拼装式建筑模板，其特征在于：所述第一连接孔为键槽孔，键凸的形状与第一连接孔相同。

3.根据权利要求1所述的拼装式建筑模板，其特征在于：所述第一模板和第二模板上还设有预固定机构，预固定机构包括第二连接件和第二连接孔，第二连接件包括连接杆和两个支脚，两个支脚均与连接杆垂直固定，且两个支脚相互平行设置；第一模板和第二模板上均设有第二连接孔，第二连接孔用于与第二连接件上的支脚配合。

4.根据权利要求3所述的拼装式建筑模板，其特征在于：所述支脚为圆柱形的插销，第二连接孔为与插销配合的圆柱形盲孔。

5.根据权利要求1所述的拼装式建筑模板，其特征在于：还包括有第三连接件，第三连接件包括依次焊接固定的第一键凸、连接片和第二键凸，第一键凸和第二键凸位于连接片的同一侧，第一键凸和第二键凸平行设置，且第一键凸和第二键凸的形状均与第一连接孔相同。

6.根据权利要求1所述的拼装式建筑模板，其特征在于：所述第一模板和第二模板上还设有预固定机构，预固定机构包括凸起和用于与凸起配合的卡槽，凸起固定设于第一模板上，卡槽固定设于第二模板上。

7.根据权利要求6所述的拼装式建筑模板，其特征在于：所述凸起为工字型的凸起。

8.根据权利要求1所述的拼装式建筑模板，其特征在于：所述L形卡板上转动设有用于减小摩擦的滚动部。

9.根据权利要求8所述的拼装式建筑模板，其特征在于：所述滚动部为滚轮，滚轮与L形卡板转动连接。

10.根据权利要求1所述的拼装式建筑模板，其特征在于：所述连接机构设有多个，多个连接机构沿第一模板的高度方向均匀分布。

说明书

技术领域

本实用新型涉及建筑模板的技术领域，具体涉及一种拼装式建筑模板。

背景技术

建筑模板是一种临时性支护结构，按所需浇筑的结构需求，独立进行设计制作，使混凝土结构、构件按规定的位置、几何尺寸成形，保持其正确位置，并承受建筑模板自重及作用在其上的外部荷载。进行模板工程的目的，是保证混凝土工程质量与施工安全、加快施工进度和降低工程成本。所以现有的建筑模板重复利用率很小，导致严重的资源浪费。

实用新型内容

本实用新型意在提供拼装式建筑模板，以解决现有的建筑模板不能拆卸重组导致的重复利用率小的技术问题。

为达到上述目的，本实用新型采用如下技术方案：拼装式建筑模板，包括第一模板、第二模板和连接机构，连接机构包括第一连接件和第一连接孔，第一连接件包括相互固定的键凸和L形卡板，第一连接件的整体形状呈“凵”形；第一连接孔设于第一模板上，第一连接孔用于与键凸配合。

本方案的原理及优点是：本方案将建筑模板设计成若干可拆卸拼装的模板，从而使建筑模板可以根据实际需要进行拼装；同时，本方案采用第一连接件对第一模板和第二模板进行卡接固定，从而使建筑模板使用后，也可以进行拆卸和重利用，从而使建筑模板的利用率大幅度提升。

优选的，作为一种改进，第一连接孔为键槽孔，键凸的形状与第一连接孔相同。

本方案相比于使用圆孔，能避免第一连接件上的键凸在第一连接孔内发生转动，从而导致第一连接件安装困难的情况。

优选的，作为一种改进，第一模板和第二模板上还设有预固定机构，预固定机构包括第二连接件和第二连接孔，第二连接件包括连接杆和两个支脚，两个支脚均与连接杆垂直固定，且两个支脚相互平行设置；第一模板和第二模板上均设有第二连接孔，第二连接孔用于与第二连接件上的支脚配合。

本方案使用第二连接件对第一模板和第二模板进行预固定，便于后期使用第一连接件对第一模板和第二模板进行固定；同时，本方案只需要将第二连接件同时插入第一模板和第二模板上的第二连接孔，即可对第一模板和第二模板进行预固定，操作简单方便。

优选的，作为一种改进，支脚为圆柱形的插销，第二连接孔为与插销配合的圆柱形盲孔。

本方案采用圆柱形的插销和圆柱形盲孔配合，便于加工。

优选的，作为一种改进，还包括有第三连接件，第三连接件包括依次焊接固定的第一键凸、连接片和第二键凸，第一键凸和第二键凸位于连接片的同一侧，第一键凸和第二键凸平行设置，且第一键凸和第二键凸的形状均与第一连接孔相同。

本方案使用户可以根据实际需要，对第一模板进行拼接，使多块第一模板相互拼接固定，延长第一模板的长度，从而提高了本方案的适用范围；而且本方案只需要将第三连接件同时插入两个相邻第一模板上的第一连接孔，即可实现对第一模板的拼接固定。

优选的，作为一种改进，第一模板和第二模板上还设有预固定机构，预固定机构包括凸起和用于与凸起配合的卡槽，凸起固定设于第一模板上，卡槽固定设于第二模板上。

本方案使用户可以直接将第一模板上的凸起插入第二模板上的卡槽内，从而实现对第一模板和第二模板的预固定。

优选的，作为一种改进，凸起为工字型的凸起。

本方案加强了第一模板和第二模板的连接作用，使第二模板能承载的外作用力更大。

优选的，作为一种改进，L形卡板上转动设有用于减小摩擦的滚动部。

本方案减小了L形卡板与第二模板之间的摩擦作用，使第二模板的使用磨损更小，从而延长了第二模板的使用寿命，进一步提高了第二模板的使用率。

优选的，作为一种改进，滚动部为滚轮，滚轮与L形卡板转动连接。

本方案使用滚轮，使滚动部只能减少L形卡板卡入第二模板或从第二模板上取下时的摩擦，不能减少其他方向产生相对运动摩擦，从而保证了第一模板和第二模板的连接安装稳定。

优选的，作为一种改进，连接机构设有多个，多个连接机构沿第一模板的高度方向均匀分布。

本方案使连接机构对第一模板和第二模板的支撑作用更均匀，从而避免了第一模板或第二模板的中部发生形变，导致混凝土浇筑成形不佳的情况。

附图说明

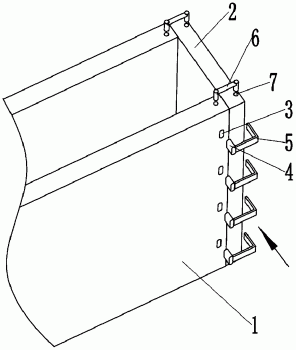

图1为本实用新型拼装式建筑模板实施例一的安装过程轴测图。

图2为本实用新型实施例一的部分轴测图，主要示出了第一连接件和第二连接件对第一模板和第二模板固定后的状态。

图3为本实用新型实施例二的安装过程轴测图。

图4为本实用新型实施例三的部分轴测图，主要示出了凸起与卡槽的配合状态。

图5为本实用新型实施例三中第一连接件的三维结构示意图。

图6为本实用新型实施例三中第一连接件对第一模板和第二模板进行固定后的俯视剖视图。

具体实施方式

下面通过具体实施方式进一步详细说明：

说明书附图中的附图标记包括：第一模板1、第二模板2、第一连接孔3、键凸4、L形卡板5、第二连接件6、第二连接孔7、第一键凸8、连接片9、第二键凸10、凸起11、滚轮12。

实施例一

如附图1所示：拼装式建筑模板，包括第一模板1、第二模板2和连接机构，连接机构沿第一模板1的高度方向设有多个，图中示出了四个连接机构作为示例，下面以最上面一个连接机构为例，对连接机构的具体结构进行说明，连接机构包括第一连接件和第一连接孔3，第一连接件包括相互固定的键凸4和L形卡板5；第一连接孔3设于第一模板1上，第一连接孔3为能与键凸4配合的键槽孔，键槽孔到第二模板2右端面的距离与L形卡板5的横向段长度相同。

第一模板1和第二模板2的上端面还设有预固定机构，预固定机构包括第二连接件6和第二连接孔7，第二连接件6包括连接杆和两个支脚，两个支脚均与连接杆垂直焊接，且两个支脚相互平行设置，此处，两个支脚均为圆柱形的插销；第一模板1和第二模板2上均设有第二连接孔7，第二连接孔7均为与支脚配合的圆柱形盲孔。两个第二连接孔7之间的距离等于第二连接件6上连接杆的长度。

具体实施过程如下：如图1所示，将第二连接件6向下移动，使第二连接件6同时插入第一模板1和第二模板2上的第二连接孔7，从而实现对第一模板1和第二模板2的预固定。从而使第一模板1和第二模板2的拼装更容易进行。

然后将第一连接件上的键凸4与第一模板1上的第一连接孔3对准，并向箭头方向敲击第一连接件，使第一连接件上的键凸4插入第一连接孔3内，同时，第一连接件上的L形卡板5会将第二模板2卡紧，使第二模板2与第一模板1的端部抵紧，从而实现了使第一模板1和第二模板2连接的部位接触更紧密，从而使浇筑的混凝土成形更佳；同时，本方案沿第一模板1的高度方向设置多个连接机构，能使第一模板1和第二模板2高度方向的中间部位受力更均匀，避免了中间部位向外凸出导致混凝土成形不佳的情况。

重复上述步骤，在第二模板2的另一侧再固定一块第一模板1，即可将第一模板1和第二模板2拼装成如图2所示形状；采用同样的方式，在两块第一模板1的另一侧固定一个第二模板2，即可将第一模板1和第二模板2拼装成矩形框的形状，形成混凝土浇筑用的模型框。

实施例二

如图3所示，本实施例与实施例一的区别在于还包括有第三连接件，第三连接件包括依次焊接固定的第一键凸8、连接片9和第二键凸10，第一键凸8和第二键凸10平行设置，此处为方便说明，将左侧的命名为第一键凸8，右侧的命名为第二键凸10。

当第一模板1的长度不足以浇筑所需混凝土结构的长度时，将两块第一模板1如图3所示并列放置，然后将第二连接件6向下同时插入两块第一模板1，对两个第一模板1进行预固定；然后将第三连接件上的第一键凸8插入左侧的第一连接孔3内，将第二键凸10插入右侧第一模板1上的第一连接孔3内，从而使两块第一模板1相互固定，且两个第一模板1的连接部位接触紧密。

实施例三

如图4所示，本实施例与实施例一的区别在于预固定机构包括凸起11和卡槽，第一模板1的两个端面上均一体成型有凸起11，图中示出了第一模板1右端面上的凸起11作为示例，说明此处的凸起11选用工字型的凸起11；第二模板2的两端均设有用于与凸起11配合的卡槽。

如图5所示，第一连接件的L形卡板5上转动连接有滚动部，此处以通过轴销转动连接有滚轮12为例进行说明，滚轮12线性阵列分布有九个。

使用本方案时，先将第一模板1上的凸起11卡入第二模板2上的卡槽内，使第一模板1和第二模板2实现预固定；然后将第一连接件上的键凸4对准第一模板1上的第一连接孔3，并使L形卡板5跨过第二模板2，然后将第一连接件上的键凸4钉入第一模板1内，因为第一连接的L形卡板5上设有滚轮12，能将L形卡板5与第二模板2的滑动摩擦转换成滚动摩擦，从而减小了第一连接件与第二模板2的摩擦作用，减少了第一模板1和第二模板2的使用磨损，从而延长了第一模板1和第二模板2的使用寿命。同时，如图6所示，滚轮12的左侧与第二模板2的右端面抵紧，所以浇筑过程中，第二模板2混凝土凝固之前产生的向右的作用力时，滚轮12能为第二模板2提供足够的支撑作用，避免第二模板2与第一模板1连接不稳定的情况。

以上所述的仅是本实用新型的实施例，方案中公知的具体技术方案和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型技术方案的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
