专利摘要

育种小区收获机清种门液压操纵机构，由液压缸支架（2）和液压缸（1）组成。液压缸支架（2）焊接在割台（7）上。液压缸（1）的上端铰链在液压缸支架（2）上，下端与清种门（12）铰链，清种门（12）的另一端铰链在割台（7）的另一端。收割作业时，液压缸（1）的活塞杆在液压油压力的作用下完全进入缸筒，清种门（12）关闭。清种时，液压缸（1）的活塞杆伸出缸筒，带动清种门（12）绕铰链轴二（8）转动，清种门（12）打开，进行清种。

权利要求

1.小区收获机清种门液压操纵机构，由液压缸支架（2）、清种门关紧力调节吊环（5）、调节螺母（6）、铰链轴一（4）和液压缸（1）组成，其特征是液压缸支架（2）焊接在割台（7）上，清种门关紧力调节吊环（5）用调节螺母（6）安装在液压缸支架（2）上，液压缸（1）的上端用铰链轴一（4）铰链在清种门关紧力调节吊环（5）上，液压缸（1）的下端与清种门（12）铰链。

2.根据权利要求1所述的小区收获机清种门液压操纵机构，其特征是液压缸支架（2）顶部有孔，侧面开有长孔（3）。

3.根据权利要求1所述的小区收获机清种门液压操纵机构，其特征是清种门关紧力调节吊环（5）上部是螺杆。

说明书

技术领域

本发明涉及农业装备技术领域，尤其涉及谷物育种小区收获机清种门液压操纵机构。

背景技术

为防止品种混杂，谷物育种单位在用收获机收获育种小区时，每收割一个小区后，都要对收获机中的种子进行清理，清理干净后再收割下一小区。由于收获机内部的某些部位空间狭小，清理这些部位的种子很不方便，用时较长，如割台螺旋输送器与割台底部之间的种子，为此专门用于小区收获的小区收获机把割台底部做成活门形式，即在割台底部开出清种孔，孔的下面安装清种门，清种时打开清种门，这样就方便了清种，缩短了清种用时。由于育种小区数量多，而每个育种小区面积小，所以小区收获机收获作业中，清种操作次数很多，如果清种门的打开与关闭靠人工操作，操作人员劳动强度大。

发明内容

为克服育种小区收获机清种门靠人工操作劳动强度大的问题，本实用新型提供了一种育种小区收获机清种门液压操纵机构，清种门的打开与关闭由液压操纵机构操纵。育种小区收获机清种门液压操纵机构由液压缸支架和液压缸组成，液压缸支架焊接在割台上，液压缸的一端连接在液压缸支架上，另一端连接在清种门上。

本实用新型的有益效果是利用液压操纵机构打开或关闭清种门，减轻操作人员的劳动强度。

附图说明

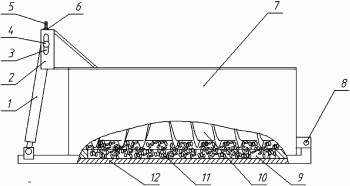

图1是清种门液压操纵机构结构示意图；

图2是图1的左视图；

图3是图2中I位置的放大图；

图4是清种门打开示意图；

图5是清种门关紧力调节吊环结构示意图。

图中1.液压缸，2.液压缸支架，3.长孔，4.铰链轴一，5.清种门关紧力调节吊环，6.调节螺母，7.割台，8.铰链轴二，9.清种孔，10.螺旋输送器，11.谷物种子，12.清种门，13.接粮器。

具体实施方式

如图1，谷物收获机割台(7)上有螺旋输送器(10)，其作用是把收割下来的谷物向脱粒仓的喂入口(图中未示出)输送。当一个小区收割完毕，收获机停止工作，螺旋输送器(10)也停止转动，螺旋输送器(10)与割台(7) 之间的空隙处会残留一些谷物种子(11)。为了防止混种，在收割下一小区之前，必须将这些谷物种子(11)清理出收获机。为方便清种，专门用于谷物育种小区收获的小区收获机的割台(7)底部开清种孔(9)，清种孔(9)下面安装清种门(12)。

如图1，育种小区收获机清种门液压操纵机构由液压缸支架(2)和液压缸(1)组成。液压缸支架(2)焊接在割台(7)上，液压缸支架(2)上开有长孔(3)。液压缸(1)的上端通过铰链轴一(4)铰链在液压缸支架(2)上，下端与清种门(12)铰链，清种门(12)的另一端通过铰链轴二(8)铰链在割台(7)上。液压缸(1)为双向液压缸，收割作业时，液压缸(1)的活塞杆在液压油压力的作用下完全进入缸筒，清种门(12)关闭。

如图4，清种时，操作人员操纵液压系统中的换向阀(图中未示出)，液压缸(1)的活塞杆伸出缸筒，使清种门(12)绕铰链轴二(8)转动，清种门(12)打开，割台(7)上残留的谷物种子(11)从清种孔(9)流出，落到清种门(12)上，并沿清种门(12)向下流动，最后到接粮器(13)。

清种完毕，操作人员再操纵液压换向阀(图中未示出)，液压缸(1) 的活塞杆缩回缸筒，清种门(12)关闭，进行下一个小区收割。

如图1、图3，为了方便地调节清种门(12)的关紧度，使清种门(12) 关闭时既有一定的关紧力，又不会由于关紧力太大，导致零件变形，在液压缸支架(2)上安装两个清种门关紧力调节吊环(5)。如图5，清种门关紧力调节吊环(5)的上部是螺杆，下部是孔。如图3，装配后铰链轴一(4)穿过清种门关紧力调节吊环(5)下部的孔，吊环上部的螺杆从液压缸支架(2)顶部的孔中穿出，旋上调节螺母(6)。如图1、图3，调节关紧力时，旋转调节螺母(6)，使铰链轴一(4)沿液压缸支架(2)上的长孔(3)向上或向下移动，清种门(12) 的关紧力即可增大或减小。

本发明的保护范围不限于此，任何熟悉本技术领域的技术人员在本发明披露的技术范围内，可轻而易举得到的技术方案的简单变化或等效替换均落入本发明的保护范围内。
