专利摘要

本实用新型公开了一种油缸转动用连接机构，包括安装底板，所述安装底板的上表面两侧位置处均固定安装有固定板，且固定板上设有连接架，所述固定板之间设置有旋转座，且旋转座的两侧均固定安装有转轴,所述转轴位于固定板与连接架之间，所述旋转座通过转轴转动设置于固定板之间，且旋转座上设置有油缸主体，所述安装底板的上表面中间位置处开设有方形槽，且安装底板上位于方形槽内开设有用于配合沉头螺钉进行安装的条形沉孔。本实用新型所述的一种油缸转动用连接机构，可以将油缸上的转轴放置到固定侧板上进行安装，简化了安装过程，可以在转轴旋转时提供一个反作用力，保证转轴旋转时的稳定性，使得油缸运行时较为平稳。

权利要求

1.一种油缸转动用连接机构，其特征在于：包括安装底板（1），所述安装底板（1）的上表面两侧位置处均固定安装有固定板（2），且固定板（2）上设有连接架（3），所述固定板（2）之间设置有旋转座（4），且旋转座（4）的两侧均固定安装有转轴（5）,所述转轴（5）位于固定板（2）与连接架（3）之间，所述旋转座（4）通过转轴（5）转动设置于固定板（2）之间，且旋转座（4）上设置有油缸主体（6），所述安装底板（1）的上表面中间位置处开设有方形槽（7），且安装底板（1）上位于方形槽（7）内开设有用于配合沉头螺钉进行安装的条形沉孔（8）。

2.根据权利要求1所述的一种油缸转动用连接机构，其特征在于：所述安装底板（1）与固定板（2）之间的连接方式为焊接，所述旋转座（4）与转轴（5）之间的连接方式为焊接。

3.根据权利要求1所述的一种油缸转动用连接机构，其特征在于：所述连接架（3）包括螺纹孔（301）、第一橡胶垫（302）、可拆块（303）、通孔（304）、弹性架（305）和紧固螺钉（306），所述螺纹孔（301）开设于固定板（2）上，且固定板（2）的上端部中间位置处开设有第一凹槽，所述固定板（2）上位于第一凹槽中固定安装有第一橡胶垫（302），所述可拆块（303）上与螺纹孔（301）相对应的位置处开设有通孔（304），且可拆块（303）上与第一凹槽相对应的位置处开设有第二凹槽，所述可拆块（303）上位于第二凹槽处设置有弹性架（305），所述紧固螺钉（306）的一端穿过通孔（304）与螺纹孔（301）螺纹连接，所述可拆块（303）通过紧固螺钉（306）固定安装于固定板（2）上。

4.根据权利要求3所述的一种油缸转动用连接机构，其特征在于：所述弹性架（305）包括内腔（3051）、弹簧（3052）和第二橡胶垫（3053），所述内腔（3051）开设于可拆块（303）上，且内腔（3051）内固定安装有弹簧（3052），所述第二橡胶垫（3053）位于内腔（3051）的下放位置处，且第二橡胶垫（3053）的上表面与弹簧（3052）的下端相连接。

说明书

技术领域

本实用新型涉及连接机构领域，特别涉及一种油缸转动用连接机构。

背景技术

油缸又称为液压缸，液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少，在油缸的使用中，由于某些部件工作轨迹的需要，在安装油缸时需要可以转动，因此需要是用到油缸转动用的连接机构；现有的连接机构中，两块侧板有一个是可拆卸的，通常是通过先安装油缸再安装可拆卸的侧板来装配油缸的，这样一来安装不便，耗时较长，并且现有的连接机构中，转轴处仅为一个圆孔，不能保证转轴旋转时的稳定性，使用税存在一定的稳定性。

实用新型内容

本实用新型的主要目的在于提供一种油缸转动用连接机构，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种油缸转动用连接机构，包括安装底板，所述安装底板的上表面两侧位置处均固定安装有固定板，且固定板上设有连接架，所述固定板之间设置有旋转座，且旋转座的两侧均固定安装有转轴,所述转轴位于固定板与连接架之间，所述旋转座通过转轴转动设置于固定板之间，且旋转座上设置有油缸主体，所述安装底板的上表面中间位置处开设有方形槽，且安装底板上位于方形槽内开设有用于配合沉头螺钉进行安装的条形沉孔。

优选的，所述安装底板与固定板之间的连接方式为焊接，所述旋转座与转轴之间的连接方式为焊接。

优选的，所述连接架包括螺纹孔、第一橡胶垫、可拆块、通孔、弹性架和紧固螺钉，所述螺纹孔开设于固定板上，且固定板的上端部中间位置处开设有第一凹槽，所述固定板上位于第一凹槽中固定安装有第一橡胶垫，所述可拆块上与螺纹孔相对应的位置处开设有通孔，且可拆块上与第一凹槽相对应的位置处开设有第二凹槽，所述可拆块上位于第二凹槽处设置有弹性架，所述紧固螺钉的一端穿过通孔与螺纹孔螺纹连接，所述可拆块通过紧固螺钉固定安装于固定板上。

优选的，所述弹性架包括内腔、弹簧和第二橡胶垫，所述内腔开设于可拆块上，且内腔内固定安装有弹簧，所述第二橡胶垫位于内腔的下放位置处，且第二橡胶垫的上表面与弹簧的下端相连接。

与现有技术相比，本实用新型具有如下有益效果：该油缸转动用连接机构，通过设置的连接架，可以将油缸上的转轴放置到固定侧板上进行安装，简化了安装过程，节约时间，采用弹性架，可以在转轴旋转时提供一个反作用力，保证转轴旋转时的稳定性，使得油缸运行时较为平稳。

附图说明

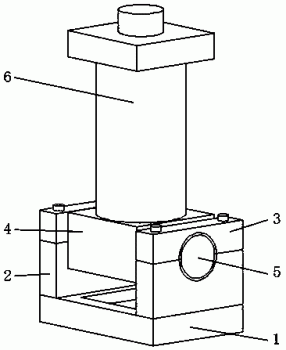

图1为本实用新型一种油缸转动用连接机构的整体结构示意图；

图2为本实用新型一种油缸转动用连接机构连接架处的结构示意图；

图3为本实用新型一种油缸转动用连接机构弹性架处的结构示意图；

图4为本实用新型一种油缸转动用连接机构条形沉孔处的结构示意图。

图中：1、安装底板；2、固定板；3、连接架；301、螺纹孔；302、第一橡胶垫；303、可拆块；304、通孔；305、弹性架；3051、内腔；3052、弹簧；3053、第二橡胶垫；306、紧固螺钉；4、旋转座；5、转轴；6、油缸主体；7、方形槽；8、条形沉孔。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示，一种油缸转动用连接机构，包括安装底板1，安装底板1的上表面两侧位置处均固定安装有固定板2，且固定板2上设有连接架3，固定板2之间设置有旋转座4，且旋转座4的两侧均固定安装有转轴5,转轴5位于固定板2与连接架3之间，旋转座4通过转轴5转动设置于固定板2之间，且旋转座4上设置有油缸主体6，安装底板1的上表面中间位置处开设有方形槽7，且安装底板1上位于方形槽7内开设有用于配合沉头螺钉进行安装的条形沉孔8；

安装底板1与固定板2之间的连接方式为焊接，旋转座4与转轴5之间的连接方式为焊接；连接架3包括螺纹孔301、第一橡胶垫302、可拆块303、通孔304、弹性架305和紧固螺钉306，螺纹孔301开设于固定板2上，且固定板2的上端部中间位置处开设有第一凹槽，固定板2上位于第一凹槽中固定安装有第一橡胶垫302，可拆块303上与螺纹孔301相对应的位置处开设有通孔304，且可拆块303上与第一凹槽相对应的位置处开设有第二凹槽，可拆块303上位于第二凹槽处设置有弹性架305，紧固螺钉306的一端穿过通孔304与螺纹孔301螺纹连接，可拆块303通过紧固螺钉306固定安装于固定板2上；弹性架305包括内腔3051、弹簧3052和第二橡胶垫3053，内腔3051开设于可拆块303上，且内腔3051内固定安装有弹簧3052，第二橡胶垫3053位于内腔3051的下放位置处，且第二橡胶垫3053的上表面与弹簧3052的下端相连接。

需要说明的是，本实用新型为一种油缸转动用连接机构，在使用时，首先将安装底板1固定到相关设备上，安装时，将安装底板1放到相关设备上的合适位置处，保证方形槽7中的条形沉孔8与设备上的螺孔相对应，将沉头螺钉的一端穿过条形沉孔8与相关设备上的螺孔相配合，旋紧沉头螺钉，从而固定住安装底板1，安装底板1安装完成后，工作人员开始安装油缸，安装油缸时，将油缸主体6下端旋转座4放到固定板2之间，使得旋转座4上的转轴5位于固定板2上的第一凹槽内，然后将连接架3中的可拆块303盖到固定板2上，保证可拆块303上的通孔304与螺纹孔301相对齐，此时第一橡胶垫302与弹性架305接触在转轴5的表面，随后工作人员将紧固螺钉306的一端穿过通孔304与螺纹孔301相配合，旋紧紧固螺钉306使得可拆块303固定在固定板2上，从而完成对油缸的安装，油缸安装完成后，将油缸上的油嘴连接油管，随后开始利用油缸驱动相关装置部件进行工作，油缸在工作时，液压站中的液压油通过管道进入到油缸主体6中，油缸伸缩轴伸长带着连接的结构运行，以此同时，油缸主体6通过旋转座4以及转轴5在固定板2之间转动，便于配合着相关部件使用，在转轴5转动时，对第二橡胶垫3053有一个作用力，第二橡胶垫3053受力压缩内腔3051内的弹簧3052，弹簧3052压缩后具备一定的弹力，弹力又作用于第二橡胶垫3053上，在经由第二橡胶垫3053作用于转轴5上，从而保证了转动时的稳定性，提高了转动平稳性，若是油缸损坏需要拆卸更换时，工作人员旋掉通孔304与螺纹孔301中的紧固螺钉306，拆卸掉可拆块303，随后取下损坏的油缸并更换全新的，最后再通过连接架3固定好油缸并连接相关管道即可。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
