专利摘要

本实用新型公开了一种河道断面测绘仪，涉及河道测绘技术领域，具体为一种河道断面测绘仪，包括测绘仪本体、支撑架、背具，所述测绘仪本体的左侧固定连接有传感器，所述测绘仪本体的顶部固定安装有提拉带和固定块，所述测绘仪本体的底部固定安装有连接块，所述支撑架包括有连接盘，所述连接盘的顶部与连接块卡接，所述连接盘的底部活动套接有支撑柱，所述支撑柱的底部固定连接有支撑腿。该河道断面测绘仪，通过固定块和背具的配合使用，将固定插片插入到固定块内部的固定卡槽中，利用固定销与固定槽卡接在一起，对背具进行固定，方便工作人员将测绘仪本体背起，便于测绘仪本体在河道区域的携带和运输。

权利要求

1.一种河道断面测绘仪，包括测绘仪本体(1)、支撑架(2)、背具(3)，其特征在于：所述测绘仪本体(1)的左侧固定连接有传感器(4)，所述测绘仪本体(1)的顶部固定安装有提拉带(5)和固定块(6)，所述测绘仪本体(1)的底部固定安装有连接块(11)，所述支撑架(2)包括有连接盘(12)，所述连接盘(12)的顶部与连接块(11)卡接，所述连接盘(12)的底部活动套接有支撑柱(13)，所述支撑柱(13)的底部固定连接有支撑腿(14)，所述支撑腿(14)的底部设置有挡板(15)，所述背具(3)包括有固定插片(16)，所述固定插片(16)与固定卡槽(7)相匹配，所述固定插片(16)的正面开设有固定槽(17)，所述固定插片(16)的右侧滑动连接有背板(18)，所述背板(18)的右侧固定连接有背带(19)，所述背板(18)的右侧固定安装有防护垫(20)。

2.根据权利要求1所述的一种河道断面测绘仪，其特征在于：所述固定块(6)的内部活动套接有固定销(8)，所述固定销(8)的形状为Z字形，所述固定销(8)的右端延伸至固定卡槽(7)的内部，所述固定销(8)的左端延伸至固定块(6)的左侧，所述固定销(8)左侧的顶部固定连接有底部弹簧(9)，所述固定销(8)右侧的底部固定连接有顶部弹簧(10)。

3.根据权利要求1所述的一种河道断面测绘仪，其特征在于：所述背板(18)的内部设置有滑块(181)，所述滑块(181)卡接在背板(18)内部的卡槽内，所述滑块(181)的左侧与固定插片(16)的右侧规定连接，所述滑块(181)的底部固定连接有第一缓冲弹簧(182)，所述滑块(181)的顶部固定连接有第二缓冲弹簧(183)。

4.根据权利要求1所述的一种河道断面测绘仪，其特征在于：所述连接盘(12)的正面开设有连接槽(21)，所述连接槽(21)的形状为扇形，所述连接槽(21)的数量为三个且围绕连接盘(12)的中心等距分布。

5.根据权利要求1所述的一种河道断面测绘仪，其特征在于：所述连接块(11)的底部固定连接有连接片(111)，所述连接片(111)与连接槽(21)相匹配，所述连接片(111)的底部开设有定位槽(112)。

6.根据权利要求1所述的一种河道断面测绘仪，其特征在于：所述连接盘(12)的内部包括有内壳(121)，所述内壳(121)的底部与支撑柱(13)的顶部固定连接，所述内壳(121)的底部开设有连通孔(122)，所述支撑柱(13)外表面活动套接有位于内壳(121)底部的定位板(123)，所述定位板(123)的顶部固定连接有定位销(124)，所述定位销(124)活动套接在连通孔(122)内，所述定位销(124)与定位槽(112)相匹配，所述支撑柱(13)的外表面活动套接有位于定位板(123)底部的外壳(125)，所述外壳(125)的右侧与内壳(121)的左侧螺纹连接。

说明书

技术领域

本实用新型涉及河道测绘技术领域，具体为一种河道断面测绘仪。

背景技术

河道测量是为河流的开发整治而对河床及两岸地形进行测绘，并相应采集、绘示有关水位资料的工作，主要内容有：平面、高程控制测量；河道地形测量；河道纵、横断面测量；测时水位和历史洪水位的连测；某一河段瞬时水面线的测量；沿河重要地物的调查或测量，其中河道横断面通常垂直于河道深泓线或中心线按一定间隔施测，横断面图表示的主要内容是地表线(包括水下部分)及测时水位线，图的纵横比例尺在山区河段一般相同，丘陵和平原河段垂直比例尺常大于水平比例尺，河道纵断面图多利用实测河道横断面及地形图编制。

在对河道断面进行测绘时，由于河道的大多数河段都生长有各种灌木杂草，使得车辆无法将测量设备运送到河边，需要测量人员将设备搬运到待测量的位置，现有的河道断面测绘仪需要测量人员手提着设备进行运送，长时间的提着测量设备容易造成手臂酸痛，影响后续对河道的测量，同时河道附近的地面通常含有较多的水分，如果直接将测量仪放置到地面上，容易导致测量仪器受潮损坏，而且河道附近的地面通常带有碎石等杂物，不够平整，不方便测量仪的安放，为此我们提供了一种河道断面测绘仪。

实用新型内容

针对现有技术的不足，本实用新型提供了一种河道断面测绘仪，解决了上述背景技术中提出的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种河道断面测绘仪，包括测绘仪本体、支撑架、背具，所述测绘仪本体的左侧固定连接有传感器，所述测绘仪本体的顶部固定安装有提拉带和固定块，所述测绘仪本体的底部固定安装有连接块，所述支撑架包括有连接盘，所述连接盘的顶部与连接块卡接，所述连接盘的底部活动套接有支撑柱，所述支撑柱的底部固定连接有支撑腿，所述支撑腿的底部设置有挡板，所述背具包括有固定插片，所述固定插片与固定卡槽相匹配，所述固定插片的正面开设有固定槽，所述固定插片的右侧滑动连接有背板，所述背板的右侧固定连接有背带，所述背板的右侧固定安装有防护垫。

可选的，所述固定块的内部活动套接有固定销，所述固定销的形状为Z字形，所述固定销的右端延伸至固定卡槽的内部，所述固定销的左端延伸至固定块的左侧，所述固定销左侧的顶部固定连接有底部弹簧，所述固定销右侧的底部固定连接有顶部弹簧。

可选的，所述背板的内部设置有滑块，所述滑块卡接在背板内部的卡槽内，所述滑块的左侧与固定插片的右侧规定连接，所述滑块的底部固定连接有第一缓冲弹簧，所述滑块的顶部固定连接有第二缓冲弹簧。

可选的，所述连接盘的正面开设有连接槽，所述连接槽的形状为扇形，所述连接槽的数量为三个且围绕连接盘的中心等距分布。

可选的，所述连接块的底部固定连接有连接片，所述连接片与连接槽相匹配，所述连接片的底部开设有定位槽。

可选的，所述连接盘的内部包括有内壳，所述内壳的底部与支撑柱的顶部固定连接，所述内壳的底部开设有连通孔，所述支撑柱外表面活动套接有位于内壳底部的定位板，所述定位板的顶部固定连接有定位销，所述定位销活动套接在连通孔内，所述定位销与定位槽相匹配，所述支撑柱的外表面活动套接有位于定位板底部的外壳，所述外壳的右侧与内壳的左侧螺纹连接。

本实用新型提供了一种河道断面测绘仪，具备以下有益效果：

1、该河道断面测绘仪，通过固定块和背具的配合使用，将固定插片插入到固定块内部的固定卡槽中，利用固定销与固定槽卡接在一起，对背具进行固定，方便工作人员将测绘仪本体背起，便于测绘仪本体在河道区域的携带和运输，通过在背板的内部设置第一缓冲弹簧和第二缓冲弹簧，在背着测绘仪本体移动的过程中，利用第二缓冲弹簧和第一缓冲弹簧的形变减缓测绘仪本体的上下震动，防止测绘仪本体的损坏，保证了测绘仪本体的正常使用。

2、该河道断面测绘仪，通过设置支撑架，将支撑腿插在地面上，调整支撑架至水平，将测绘仪本体底部的连接块与支撑架顶部的对齐，使连接片与连接槽对准，然后将连接片放到连接槽中并旋转，使定位槽与定位销对齐，然后旋转外壳，通过外壳推动定位板向上运动，使定位销卡接在定位槽内，对定位槽进行固定，方便对测绘仪本体进行支撑，保证测绘仪本体放置的稳定性，避免测绘仪本体受潮损坏，同时采用卡接的方式连接测绘仪本体和支撑架，方便进行安装和拆卸，提高了工作效率。

附图说明

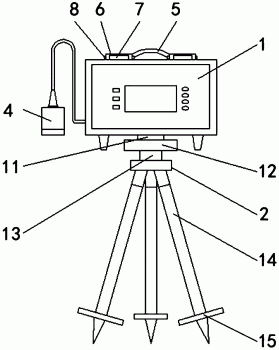

图1为本实用新型结构示意图；

图2为本实用新型测绘仪本体的俯视结构示意图；

图3为本实用新型背具的结构示意图；

图4为本实用新型背具的左侧结构示意图；

图5为本实用新型定位槽的俯视结构示意图；

图6为本实用新型定位槽的剖视结构示意图。

图中：1、测绘仪本体；2、支撑架；3、背具；4、传感器；5、提拉带；6、固定块；7、固定卡槽；8、固定销；9、底部弹簧；10、顶部弹簧；11、连接块；111、连接片；112、定位槽；12、连接盘；121、内壳；122、连通孔；123、定位板；124、定位销；125、外壳；13、支撑柱；14、支撑腿；15、挡板；16、固定插片；17、固定槽；18、背板；181、滑块；182、第一缓冲弹簧；183、第二缓冲弹簧；19、背带；20、防护垫；21、连接槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1至图6，本实用新型提供一种技术方案：一种河道断面测绘仪，包括测绘仪本体1、支撑架2、背具3，测绘仪本体1的左侧固定连接有传感器4，测绘仪本体1的顶部固定安装有提拉带5和固定块6，固定块6的内部活动套接有固定销8，固定销8的形状为Z字形，固定销8的右端延伸至固定卡槽7的内部，固定销8的左端延伸至固定块6的左侧，通过设置固定销8，在固定插片16插入到固定卡槽7内部时与固定槽17卡接在一起，防止固定插片16松脱，保证了连接的牢固性，同时，只需按压固定销8，使固定销8与固定槽17松开，即可将固定插片16从固定块6内取出，操作简单，方便测绘仪本体1在河道区域运输，固定销8左侧的顶部固定连接有底部弹簧9，固定销8右侧的底部固定连接有顶部弹簧10，测绘仪本体1的底部固定安装有连接块11，连接块11的底部固定连接有连接片111，连接片111与连接槽21相匹配，连接片111的底部开设有定位槽112，支撑架2包括有连接盘12，通过设置支撑架2对测绘仪本体1进行支撑，防止了测绘仪本体1在测量的过程中沾染到地面上的水分，造成测绘仪本体1内部的电子元器件的损坏，保证了测绘仪本体1的安全，连接盘12的内部包括有内壳121，内壳121的底部与支撑柱13的顶部固定连接，内壳121的底部开设有连通孔122，支撑柱13外表面活动套接有位于内壳121底部的定位板123，定位板123的顶部固定连接有定位销124，定位销124活动套接在连通孔122内，定位销124与定位槽112相匹配，通过定位销124和定位槽112的配合使用，利用定位销124对连接片111进行限位，防止连接片111转动，导致测绘仪本体1从支撑架2上掉落，保障了测绘仪本体1的安全，提高了连接的牢固性，支撑柱13的外表面活动套接有位于定位板123底部的外壳125，外壳125的右侧与内壳121的左侧螺纹连接，连接盘12的正面开设有连接槽21，连接槽21的形状为扇形，连接槽21的数量为三个且围绕连接盘12的中心等距分布，连接盘12的顶部与连接块11卡接，通过连接块11和连接盘12的配合使用，采用卡接的方式连接测绘仪本体1和支撑架2，方便进行安装和拆卸，提高了工作效率连接盘12的底部活动套接有支撑柱13，支撑柱13的底部固定连接有支撑腿14，支撑腿14的底部设置有挡板15，通过设置挡板15，增加里支撑腿14与地面的接触面积，防止支撑架2在较为松软的地面上发生下陷，造成支撑架2固定不平衡，导致测绘仪本体1倾倒，保障了测绘仪本体1的安全，提高了装置的实用性，背具3包括有固定插片16，通过固定块6和固定插片16的配合使用，将固定插片16插入到固定块6内部的固定卡槽7中，利用固定销8与固定槽17卡接在一起，对背具3进行固定，方便工作人员将测绘仪本体1背起，便于测绘仪本体1在河道区域的携带和运输，固定插片16与固定卡槽7相匹配，固定插片16的正面开设有固定槽17，固定插片16的右侧滑动连接有背板18，背板18的内部设置有滑块181，滑块181卡接在背板18内部的卡槽内，滑块181的左侧与固定插片16的右侧规定连接，滑块181的底部固定连接有第一缓冲弹簧182，滑块181的顶部固定连接有第二缓冲弹簧183，通过在背板18的内部设置第一缓冲弹簧182和第二缓冲弹簧183，在背着测绘仪本体1移动的过程中，利用滑块181和第一缓冲弹簧182的形变减缓测绘仪本体1的上下震动，防止测绘仪本体1的损坏，保证了测绘仪本体1的正常使用，背板18的右侧固定连接有背带19，背板18的右侧固定安装有防护垫20。

综上，该河道断面测绘仪，使用时，将固定插片16插入到固定卡槽7中，使固定销8与固定槽17卡接在一起，然后将背具3背在身上，移动到测量点时，按压固定销8，时固定销8的右端缩回到固定块6内，然后件背具3从固定卡槽7内取下，取出支撑架2，将支撑腿14分开并插在地面上，调节支撑架2至水平，然后将测绘仪本体1底部的连接块11与支撑架2顶部的对齐，使连接片111与连接槽21对准，然后将连接片111放到连接槽21中并旋转，使定位槽112与定位销124对齐，然后旋转外壳125，通过外壳125推动定位板123向上运动，使定位销124卡接在定位槽112内，对定位槽112进行固定，然后开始测量，即可。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
