一种用于摄像头模组测试的辅助治具

一种用于摄像头模组测试的辅助治具

IPC分类号 : G03B43/00I,H04N17/00I

申请号
CN201921406330.5
可选规格
  • 专利类型: 实用新型专利
  • 法律状态: 有权
  • 申请日: 2019-08-28
  • 公开号: 210072313U
  • 公开日: 2020-02-14
  • 主分类号: G03B43/00I
  • 专利权人: 江西盛泰光学有限公司

专利摘要

本实用新型公开了一种用于摄像头模组测试的辅助治具,要解决的是现有通用辅助治具的空白。本产品包括底座和上盖,所述底座位于最底部,上盖铰接在底座的上部。本产品结构简单,提高了自动化标准治具通用性作业成度,减少单机台/平台专用性治具成本的投入,减少非一致性治具装置造成误判和产品污染的风险,同时提高了治具在机台/平台的通用性,减少了治具的需求量使生产成本有效得到降低;本产品为标准化产品,降低了专用治具的使用限制,可将气动治具成为多用性治具,可以让气动治具能够同时完成在自动机台与手动平台测试功能,使治具的通用性得到提高,降低了制造成本和管理成本。

权利要求

1.一种用于摄像头模组测试的辅助治具,包括底座(1)和上盖(2),所述底座(1)位于最底部,其特征在于,上盖(2)铰接在底座(1)的上部。

2.根据权利要求1所述的用于摄像头模组测试的辅助治具,其特征在于,所述底座(1)采用工程塑料材质制作。

3.根据权利要求1或2所述的用于摄像头模组测试的辅助治具,其特征在于,所述上盖(2)采用不锈钢材料制作。

4.根据权利要求1所述的用于摄像头模组测试的辅助治具,其特征在于,所述底座(1)的中心位置均匀设置有多个用于贯穿紧固件(4)的第一通孔,上盖(2)配合第一通孔开设有第二通孔。

5.根据权利要求4所述的用于摄像头模组测试的辅助治具,其特征在于,所述第一通孔和第二通孔的数量均为四个。

说明书

技术领域

本实用新型涉及一种较大范围,具体是一种用于摄像头模组测试的辅助治具。

背景技术

随着科技的进步和人们生活水平的提高,越来越多的人拥有了手机,随着人们需求的增多,人们对于手机摄像头的要求也越来越高,这就使得人们对于摄像头像素的要求也相应提高。

随着高像素摄像头在手机中的应用越来越广,客户对品质要求越来越高。摄像头模组生产工艺使得测试平台向精细化、智能化、自动化发展,工艺的多元化造成测试设备的多样性,辅助治具的通用标准化设计是有效提高生产效率、降低生产成本,统一测试装置起到非常重要作用。但是目前尚未有这方面的辅助治具。

实用新型内容

本实用新型实施例的目的在于提供一种用于摄像头模组测试的辅助治具,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型实施例提供如下技术方案:

一种用于摄像头模组测试的辅助治具,包括底座和上盖,所述底座位于最底部,上盖铰接在底座的上部,将气动治具上盖安装在辅助治具的上盖上,将气动治具底座安装在辅助治具的底座上,再利用紧固件的配合,通过辅助治具的可压合功能,即可满足手动治具测试平台的测试需求,具有同时兼容自动四工位、AWB机台,OTP机台、AWB机台、手动光箱等机台使用的功能,并可满足手动设备、平台的POG、POD、调焦、MTF check、OTP烧录、OTPcheck、四工位功能测试等不同作业生产的需求。

作为本实用新型实施例进一步的方案:底座采用工程塑料材质制作,市场易购得,加工方便。

作为本实用新型实施例进一步的方案:上盖采用不锈钢材料制作,价格低廉,使用寿命长。

作为本实用新型实施例进一步的方案:底座的中心位置均匀设置有多个用于贯穿紧固件的第一通孔,上盖配合第一通孔开设有第二通孔,人们只需将紧固件穿过第一通孔和第二通孔即可实现固定,使用简单。

作为本实用新型实施例进一步的方案:第一通孔和第二通孔的数量均为四个。

与现有技术相比,本实用新型实施例的有益效果是:

本产品设计合理,结构简单,提高了自动化标准治具通用性作业成度,减少单机台/平台专用性治具成本的投入,减少非一致性治具装置造成误判和产品污染的风险,同时提高了治具在机台/平台的通用性,减少了治具的需求量使生产成本有效得到降低;

本产品为标准化产品,降低了专用治具的使用限制,可将气动治具成为多用性治具,可以让气动治具能够同时完成在自动机台与手动平台测试功能,使治具的通用性得到提高,降低了制造成本和管理成本,使用前景广阔。

附图说明

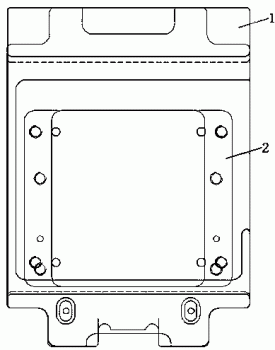

图1为用于摄像头模组测试的辅助治具中底座的结构示意图。

图2为用于摄像头模组测试的辅助治具中上盖的结构示意图。

图3为用于摄像头模组测试的辅助治具的结构示意图。

图4为用于摄像头模组测试的辅助治具与气动治具配合使用时的结构示意图。

其中:1-底座,2-上盖,3-气动治具,4-紧固件。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

一种用于摄像头模组测试的辅助治具,包括底座1和上盖2,所述底座1位于最底部,上盖2铰接在底座1的上部,将气动治具3的上盖安装在辅助治具的上盖2上,将气动治具3的底座安装在辅助治具的底座1上,再利用紧固件4的配合,通过辅助治具的可压合功能,即可满足手动治具测试平台的测试需求,具有同时兼容自动四工位、AWB机台,OTP机台、AWB机台、手动光箱等机台使用的功能,并可满足手动设备、平台的POG、POD、调焦、MTF check、OTP烧录、OTP check、四工位功能测试等不同作业生产的需求。

为了便于加工,底座1采用工程塑料材质制作,市场易购得,加工方便。

进一步的,上盖2采用不锈钢材料制作,价格低廉,使用寿命长。

实施例2

一种用于摄像头模组测试的辅助治具,包括底座1和上盖2,所述底座1位于最底部,上盖2铰接在底座1的上部,将气动治具3的上盖安装在辅助治具的上盖2上,将气动治具3的底座安装在辅助治具的底座1上,再利用紧固件4的配合,通过辅助治具的可压合功能,即可满足手动治具测试平台的测试需求,具有同时兼容自动四工位、AWB机台,OTP机台、AWB机台、手动光箱等机台使用的功能,并可满足手动设备、平台的POG、POD、调焦、MTF check、OTP烧录、OTP check、四工位功能测试等不同作业生产的需求。

为了保证连接牢固性,底座1的中心位置均匀设置有多个用于贯穿紧固件4的第一通孔,上盖2配合第一通孔开设有第二通孔,人们只需将紧固件4穿过第一通孔和第二通孔即可实现固定,使用简单。

进一步的,第一通孔和第二通孔的数量均为四个。

以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
