专利摘要

本申请涉及摄像头技术领域，尤其涉及一种大视场角可移动摄像模组实拍平台,包括固定架,所述固定架上设有供测试图卡放置以进行摄像模组实拍的背光源面板。本申请的摄像模组实拍平台的有益效果在于，与一般的摄像模组实拍平台不同，其体积较大，可对视场角55°～150°的摄像模组进行实拍，且可以自由移动平台位置。

权利要求

1.大视场角可移动摄像模组实拍平台，包括固定架(1)，其特征在于：所述固定架(1)上设有供测试图卡放置以进行摄像模组实拍的背光源面板(2)。

2.根据权利要求1所述的大视场角可移动摄像模组实拍平台，其特征在于：所述背光源面板(2)包括多块相互拼接的背光源板(20)。

3.根据权利要求2所述的大视场角可移动摄像模组实拍平台，其特征在于：所述背光源面板(2)包括两块对称设置的背光源板。

4.根据权利要求2所述的大视场角可移动摄像模组实拍平台，其特征在于：所述背光源面板(2)包括四块两两对称设置的背光源板。

5.根据权利要求2所述的大视场角可移动摄像模组实拍平台，其特征在于：所述背光源面板(2)包括九块相互拼接的背光源板。

6.根据权利要求2所述的大视场角可移动摄像模组实拍平台，其特征在于：每块所述背光源板(20)背面设有单独控制的电源。

7.根据权利要求1所述的大视场角可移动摄像模组实拍平台，其特征在于：所述固定架(1)由多个纵横交错设置的铝型材(10)组成。

8.根据权利要求1所述的大视场角可移动摄像模组实拍平台，其特征在于：所述背光源面板(2)通过螺丝固定于所述固定架(1)上。

9.根据权利要求1所述的大视场角可移动摄像模组实拍平台，其特征在于：所述摄像模组实拍支架还包括移动平台(3)，所述固定架(1)固定于所述移动平台(3)上，所述移动平台(3)的底部设有万向轮(4)。

说明书

【技术领域】

本申请涉及摄像头技术领域，尤其涉及一种大视场角可移动摄像模组实拍平台。

【背景技术】

随着镜头模组的高像素发展，对镜头模组拍摄的图像质量要求越来越高。现有的摄像模组实拍支架存在体积小，视场角不可调，不能满足不同视场角的镜头模组的实拍要求。

为此，本申请提供一种大视场角可移动摄像模组实拍平台。

【发明内容】

为解决现有的摄像模组实拍平台不能满足不同视场角的摄像模组的实拍要求的问题,本申请提供一种大视场角可移动摄像模组实拍平台。

本申请为解决其技术问题所采用的技术方案：

大视场角可移动摄像模组实拍平台，包括固定架,所述固定架上设有供测试图卡放置以进行摄像模组实拍的背光源面板。

所述背光源面板包括多块相互拼接的背光源板。

可选地，所述背光源面板包括两块对称设置的背光源板。

可选地，所述背光源面板包括四块两两对称设置的背光源板。

可选地，所述背光源面板包括九块相互拼接的背光源板。

如上所述的大视场角可移动摄像模组实拍平台，每块所述背光源板背面设有单独控制的电源。

如上所述的大视场角可移动摄像模组实拍平台，所述固定架由多个纵横交错设置的铝型材组成。

如上所述的大视场角可移动摄像模组实拍平台，所述背光源面板通过螺丝固定于所述固定架上。

如上所述的大视场角可移动摄像模组实拍平台，所述摄像模组实拍支架还包括移动平台，所述固定架固定于所述移动平台上，所述移动平台的底部设有万向轮。

与现有技术相比，本申请的摄像模组实拍平台的有益效果在于，与一般的摄像模组实拍平台不同，其体积较大，可对视场角55°～150°的摄像模组进行实拍，且可以自由移动平台位置。

【附图说明】

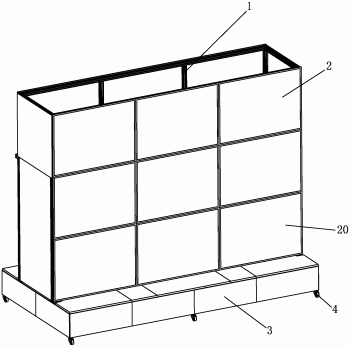

图1是本申请的摄像模组实拍平台的结构示意图；

图2是本申请的摄像模组实拍平台的结构示意图。

【具体实施方式】

下面将结合附图及具体实施例对本申请作进一步说明。

请参看附图1至附图2,一种大视场角可移动摄像模组实拍平台，包括固定架1，所述固定架1上设有供测试图卡放置以进行摄像模组实拍的背光源面板2。具体实施时，测试图卡粘贴于背光源板上即可实现固定。本实施例中，所述背光源面板2包括多块相互拼接的背光源板20。背光源面板可根据不同的镜头感光芯片的视场角大小调整测试图卡的位置或根据不同的测试模组更换不同的测试图卡，实现对对视场角55°～150°的摄像模组的实拍要求。

可选地，所述背光源面板2包括两块对称设置的背光源板。

可选地，所述背光源面板2包括四块两两对称设置的背光源板。

本实施例中，为了降低制造成本，所述背光源面板2包括九块相互拼接的背光源板，每块背光源板背面配有单独的电源，可根据摄像模组对实拍测试图卡的光照度要求不同来自由调节背光源板的亮度。

具体地，所述固定架1由多个纵横交错设置的铝型材10组成。该固定架采用表面发黑后多个长短不一的欧标40*40mm铝型材搭建而成，具有结构稳固，外形美观的优点。

所述背光源面板2通过螺丝固定于所述固定架1上。便于更换安装损坏的背光源面板。

所述摄像模组实拍支架还包括移动平台3，所述固定架1固定于所述移动平台3上，所述移动平台3的底部设有万向轮4。可自由移动该平台位置。

以上所述仅为本申请的较佳实施例，并非用来限定本申请实施的范围，其他凡其原理和基本结构与本申请相同或近似的，均在本申请的保护范围之内。
