专利摘要

本实用新型公开了一种便于散热的步进电机控制器导热体壳结构，包括防护壳体主体、导热壳体主体和第三通槽，所述防护壳体主体的底端四周均通过螺钉与导热壳体主体的上表面相连接，且导热壳体主体内部开设有第一通槽和第二通槽，所述导热壳体主体的底面内部开设有第四通槽，且导热壳体主体的底面焊接安装有第一散热片和第二散热片，并且第二散热片的内部开设有第三通槽，所述导热壳体主体的上表面开设有凹槽。该便于散热的步进电机控制器导热体壳结构，便于第二散热片外侧的空气很好的通过第三通槽流动到第一散热片的外侧，避免第一散热片对第二散热片左右两侧的空气进行遮挡，因此便于第一散热片和第二散热片自身很好的进行散热工作。

权利要求

1.一种便于散热的步进电机控制器导热体壳结构，包括防护壳体主体（1）、导热壳体主体（2）和第三通槽（9），其特征在于：所述防护壳体主体（1）的底端四周均通过螺钉与导热壳体主体（2）的上表面相连接，且导热壳体主体（2）内部开设有第一通槽（3）和第二通槽（4），所述导热壳体主体（2）的底面内部开设有第四通槽（6），且导热壳体主体（2）的底面焊接安装有第一散热片（7）和第二散热片（8），并且第二散热片（8）的内部开设有第三通槽（9），所述导热壳体主体（2）的上表面开设有凹槽（5）。

2.根据权利要求1所述的一种便于散热的步进电机控制器导热体壳结构，其特征在于：所述第一通槽（3）的长度等于导热壳体主体（2）的长度，且第一通槽（3）与第二通槽（4）呈垂直状态设置，并且第一通槽（3）和第二通槽（4）内部的空间相连通。

3.根据权利要求1所述的一种便于散热的步进电机控制器导热体壳结构，其特征在于：所述第二通槽（4）的长度等于导热壳体主体（2）的宽度，且第二通槽（4）与第一通槽（3）均呈圆柱形状结构，并且第二通槽（4）的直径小于第一通槽（3）的直径。

4.根据权利要求1所述的一种便于散热的步进电机控制器导热体壳结构，其特征在于：所述凹槽（5）呈倒置梯形状结构设置，且凹槽（5）的深度小于导热壳体主体（2）的高度。

5.根据权利要求1所述的一种便于散热的步进电机控制器导热体壳结构，其特征在于：所述第四通槽（6）与第二通槽（4）呈一一对应设置，且第四通槽（6）内部的空间通过第一通槽（3）与第二通槽（4）内部的空间相连通，并且第四通槽（6）的竖向中心线与第二通槽（4）的竖向中心线相重合。

6.根据权利要求1所述的一种便于散热的步进电机控制器导热体壳结构，其特征在于：所述第一散热片（7）与第二散热片（8）呈交错设置，且第一散热片（7）的高度小于第二散热片（8）的高度，并且第二散热片（8）与第三通槽（9）呈一一对应设置。

说明书

技术领域

本实用新型涉及步进电机控制器技术领域，具体为一种便于散热的步进电机控制器导热体壳结构。

背景技术

步进电机控制器是一种控制步进电机的电子产品，通过步进电机控制器能够对步进电机进行自动控制，步进电机控制器的壳体需要制造成导热体壳结构，以便于对步进电机控制器内部进行散热，虽然市场上的步进电机控制器的导热体壳结构种类很多，但是还是存在一些不足之处，比如：

传统的步进电机控制器大多在底面安装一排散热片进行散热工作，但是散热片设置的距离较近，同时散热片的高度都是相同的，这样会影响单个散热片与外界的空气接触，从而影响散热片内部的热量向外扩散，导致散热效率较慢；

因此我们便提出了便于散热的步进电机控制器导热体壳结构能够很好的解决以上问题。

实用新型内容

本实用新型的目的在于提供一种便于散热的步进电机控制器导热体壳结构，以解决上述背景技术提出的目前市场上传统的步进电机控制器导热体壳结构内的散热片不方便与外界的空气进行接触，影响散热片的散热效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于散热的步进电机控制器导热体壳结构，包括防护壳体主体、导热壳体主体和第三通槽，所述防护壳体主体的底端四周均通过螺钉与导热壳体主体的上表面相连接，且导热壳体主体内部开设有第一通槽和第二通槽，所述导热壳体主体的底面内部开设有第四通槽，且导热壳体主体的底面焊接安装有第一散热片和第二散热片，并且第二散热片的内部开设有第三通槽，所述导热壳体主体的上表面开设有凹槽。

优选的，所述第一通槽的长度等于导热壳体主体的长度，且第一通槽与第二通槽呈垂直状态设置，并且第一通槽和第二通槽内部的空间相连通。

优选的，所述第二通槽的长度等于导热壳体主体的宽度，且第二通槽与第一通槽均呈圆柱形状结构，并且第二通槽的直径小于第一通槽的直径。

优选的，所述凹槽呈倒置梯形状结构设置，且凹槽的深度小于导热壳体主体的高度。

优选的，所述第四通槽与第二通槽呈一一对应设置，且第四通槽内部的空间通过第一通槽与第二通槽内部的空间相连通，并且第四通槽的竖向中心线与第二通槽的竖向中心线相重合。

优选的，所述第一散热片与第二散热片呈交错设置，且第一散热片的高度小于第二散热片的高度，并且第二散热片与第三通槽呈一一对应设置。

与现有技术相比，本实用新型的有益效果是：该便于散热的步进电机控制器导热体壳结构；

（1）设置有第一散热片和第二散热片，第一散热片的高度小于第二散热片的高度，且第二散热片的内部开设有第三通槽，因此通过第三通槽的设置，便于第二散热片外侧的空气很好的通过第三通槽流动到第一散热片的外侧，避免第一散热片对第二散热片左右两侧的空气进行遮挡，影响空气的流通，因此便于第一散热片和第二散热片自身很好的进行散热工作；

（2）安装有第一通槽、第二通槽和第四通槽，第一通槽可将导热壳体主体左右两侧的空气流动到导热壳体主体内部对导热壳体主体进行散热工作，第二通槽可将导热壳体主体前后两侧的空气流动到导热壳体主体内部对导热壳体主体进行散热工作，同时通过第四通槽的设置，便于将第一通槽和第二通槽内的空气向下流动，以便于对第一散热片和第二散热片的周边进行散热工作，同时通过倒置梯形结构的凹槽的设置，便于增大导热壳体主体上表面的面积，以便于导热壳体主体的上表面很好的对防护壳体主体内部的温度进行热传导出去，便于对防护壳体主体内部的热量进行散热。

附图说明

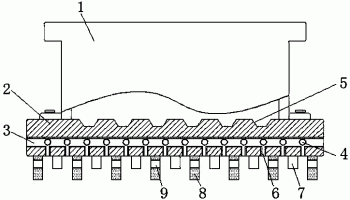

图1为本实用新型主剖视结构示意图；

图2为本实用新型第二散热片右视结构示意图；

图3为本实用新型第一通槽与第二通槽俯视结构示意图；

图4为本实用新型主视结构示意图。

图中：1、防护壳体主体；2、导热壳体主体；3、第一通槽；4、第二通槽；5、凹槽；6、第四通槽；7、第一散热片；8、第二散热片；9、第三通槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种便于散热的步进电机控制器导热体壳结构，包括防护壳体主体1、导热壳体主体2、第一通槽3、第二通槽4、凹槽5、第四通槽6、第一散热片7、第二散热片8和第三通槽9，防护壳体主体1的底端四周均通过螺钉与导热壳体主体2的上表面相连接，且导热壳体主体2内部开设有第一通槽3和第二通槽4，导热壳体主体2的底面内部开设有第四通槽6，且导热壳体主体2的底面焊接安装有第一散热片7和第二散热片8，并且第二散热片8的内部开设有第三通槽9，导热壳体主体2的上表面开设有凹槽5；

第一通槽3的长度等于导热壳体主体2的长度，且第一通槽3与第二通槽4呈垂直状态设置，并且第一通槽3和第二通槽4内部的空间相连通，进而便于第一通槽3将导热壳体主体2左右两侧的空气流动到导热壳体主体2内部；

第二通槽4的长度等于导热壳体主体2的宽度，且第二通槽4与第一通槽3均呈圆柱形状结构，并且第二通槽4的直径小于第一通槽3的直径，通过第二通槽4便于将导热壳体主体2前后两侧的空气流动到导热壳体主体2内部，提高导热壳体主体2散热的效率；

凹槽5呈倒置梯形状结构设置，且凹槽5的深度小于导热壳体主体2的高度，以便于通过凹槽5的设置，增大导热壳体主体2上表面的面积，便于导热壳体主体2很好的将防护壳体主体1内的热量进行传导；

第四通槽6与第二通槽4呈一一对应设置，且第四通槽6内部的空间通过第一通槽3与第二通槽4内部的空间相连通，并且第四通槽6的竖向中心线与第二通槽4的竖向中心线相重合，以便于通过第四通槽6与第二通槽4的设置，便于空气很好的流动；

第一散热片7与第二散热片8呈交错设置，且第一散热片7的高度小于第二散热片8的高度，并且第二散热片8与第三通槽9呈一一对应设置，通过第一散热片7的高度小于第二散热片8的高度，以及第三通槽9的设置，避免第二散热片8对第一散热片7周边的空气流动进行遮挡。

工作原理：在使用该便于散热的步进电机控制器导热体壳结构时，首先，如附图4所示，将防护壳体主体1通过外界的螺钉与导热壳体主体2进行连接，将步进电机控制器与外界的驱动器进行连接，然后整个步进电机控制器便可以进行使用了，整个步进电机控制器在使用的过程中会产生一定的热量，这时如附图1所示，通过凹槽5的设置，使得导热壳体主体2上表面的面积增大，由此便于铝材质的导热壳体主体2的上表面很好的对防护壳体主体1内部的热量进行吸收，然后一部分热量通过导热壳体主体2与外界空气接触直接进行散热，另一部分热量通过导热壳体主体2热传导给底部的第一散热片7和第二散热片8，通过第一散热片7和第二散热片8将热量向外界散热；

在整个散热的过程中，如附图1和附图3所示，通过第一通槽3的设置，便于将导热壳体主体2左右两侧的空气流通到导热壳体主体2的内部进行散热工作，通过第二通槽4便于将导热壳体主体2前后来那个侧的空气流通到导热壳体主体2的内部进行散热工作，通过第四通槽6的设置便于对导热壳体主体2的底部进行空气的流动，由此便于提高导热壳体主体2内部的散热效率，同时，如附图1-2所示，通过第一散热片7的高度低于第二散热片8的高度，通过第二散热片8内部的第三通槽9的设置，避免第二散热片8对第一散热片7的左右两侧边进行遮挡，由此便于第二散热片8周边的空气通过第三通槽9向第一散热片7的四周流动，以便于第二散热片8和第一散热片7自身很好的进行散热，便于提高热传导的效率，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
