IPC分类号 : B01J19/00I,B01J19/24I,B01J4/00I,B01D53/04I,B01D35/02I,B01D33/06I,B01D33/00I
专利摘要
本实用新型公开了一种用于生物化学反应的提纯过滤装置,包括固定架、提纯罐和导热管,所述固定架上安装有支撑板,且支撑板的顶端安装有蓄水箱,所述蓄水箱内壁焊接有两个固定杆,所述固定架的顶端安装有反应罐,所述反应罐的底端中心处连接有出液接头,所述出液接头螺纹连接有过滤罐,所述过滤罐的底端设置有接口,所述导热管的另一端连接有出液嘴,所述反应罐的顶端固定连接有两个支柱和输液管道,所述支柱的一端与提纯罐螺栓连接,所述输液管道的一端与提纯罐底端中心处相连。本实用新型,导热管内温度液体可快速吸收蓄水箱内存储水温度,达到良好降温目的,为后续的加工提供良好基础,十分的环保节能。
权利要求
1.一种用于生物化学反应的提纯过滤装置,包括固定架(1)、提纯罐(11)和导热管(20),其特征在于:所述固定架(1)上安装有支撑板(4),且支撑板(4)的顶端安装有蓄水箱(2),所述蓄水箱(2)内壁焊接有两个固定杆(18),两个所述固定杆(18)的一端与导热管(20)螺栓连接,所述导热管(20)为S型结构,所述固定架(1)的顶端安装有反应罐(8),所述反应罐(8)的底端中心处连接有出液接头(7),所述出液接头(7)螺纹连接有过滤罐(6),所述过滤罐(6)的底端设置有接口(16),所述接口(16)连接有耐高温软管(3),所述耐高温软管(3)的一端与导热管(20)的一端连接,所述导热管(20)的另一端连接有出液嘴(19),所述反应罐(8)的顶端固定连接有两个支柱(9)和输液管道(10),所述输液管道(10)位于两个支柱(9)之间,所述支柱(9)的一端与提纯罐(11)螺栓连接,所述输液管道(10)的一端与提纯罐(11)底端中心处相连。
2.根据权利要求1所述的一种用于生物化学反应的提纯过滤装置,其特征在于,所述固定架(1)的底端四个拐角处均安装有支撑脚(5),且支撑脚(5)的底端分布有防滑纹。
3.根据权利要求1所述的一种用于生物化学反应的提纯过滤装置,其特征在于,所述蓄水箱(2)的前端面开设有注水口(17)。
4.根据权利要求1所述的一种用于生物化学反应的提纯过滤装置,其特征在于,所述反应罐(8)的侧面连接有吸气管道(13),且反应罐(8)的侧面螺栓连接有可拆卸净化箱(14)和抽风机(15),所述抽风机(15)位于可拆卸净化箱(14)的下方,所述可拆卸净化箱(14)与抽风机(15)之间通过连接管连接,所述可拆卸净化箱(14)内卡扣连接有活性炭过滤层(21)。
5.根据权利要求4所述的一种用于生物化学反应的提纯过滤装置,其特征在于,所述抽风机(15)的输出端连接有出气嘴(22),所述出气嘴(22)螺纹连接有滤网盖。
6.根据权利要求1所述的一种用于生物化学反应的提纯过滤装置,其特征在于,所述提纯罐(11)的顶端连接有进料斗(12)。
说明书
技术领域
本实用新型涉及生物化学反应设备技术领域,具体为一种用于生物化学反应的提纯过滤装置。
背景技术
生化反应,体内生化反应都由酶催化,酶和反应物溶于内环境的水中,才能发生反应,水为体内物质提供载体和介质,生化反应即生物化学反应,就是指在生物体内进行的化学反应。而生物化学反应常用到提纯过滤装置,对反应物进行提纯和过滤,获取精度较高原料。
传统的提纯过滤装置在使用过过程中,反应物温度较高,倘若直接进行接着加工,易对工人造成烫伤危险。
实用新型内容
本实用新型的目的在于提供一种用于生物化学反应的提纯过滤装置,旨在改善提纯过滤装置在使用过过程中,反应物温度较高,倘若直接进行接着加工,易对工人造成烫伤危险的问题。
本实用新型是这样实现的:
一种用于生物化学反应的提纯过滤装置,包括固定架、提纯罐和导热管,所述固定架上安装有支撑板,且支撑板的顶端安装有蓄水箱,所述蓄水箱内壁焊接有两个固定杆,两个所述固定杆的一端与导热管螺栓连接,所述导热管为S型结构,所述固定架的顶端安装有反应罐,所述反应罐的底端中心处连接有出液接头,所述出液接头螺纹连接有过滤罐,所述过滤罐的底端设置有接口,所述接口连接有耐高温软管,所述耐高温软管的一端与导热管的一端连接,所述导热管的另一端连接有出液嘴,所述反应罐的顶端固定连接有两个支柱和输液管道,所述输液管道位于两个支柱之间,所述支柱的一端与提纯罐螺栓连接,所述输液管道的一端与提纯罐底端中心处相连。
进一步的,所述固定架的底端四个拐角处均安装有支撑脚,且支撑脚的底端分布有防滑纹。
进一步的,所述蓄水箱的前端面开设有注水口。
进一步的,所述反应罐的侧面连接有吸气管道,且反应罐的侧面螺栓连接有可拆卸净化箱和抽风机,所述抽风机位于可拆卸净化箱的下方,所述可拆卸净化箱与抽风机之间通过连接管连接,所述可拆卸净化箱内卡扣连接有活性炭过滤层。
进一步的,所述抽风机的输出端连接有出气嘴,所述出气嘴螺纹连接有滤网盖。
进一步的,所述提纯罐的顶端连接有进料斗。
与现有技术相比,本实用新型的有益效果是:
(1)、通过蓄水箱内壁焊接有两个固定杆,两个固定杆的一端与导热管螺栓连接,而导热管为S型结构,耐高温软管的一端与导热管的一端连接,而导热管的另一端连接有出液嘴,导热管内温度液体可快速吸收蓄水箱内存储水温度,达到良好降温目的,为后续的加工提供良好基础,十分的环保节能。
(2)、通过反应罐的侧面连接有吸气管道,且反应罐的侧面螺栓连接有可拆卸净化箱和抽风机,而可拆卸净化箱与抽风机之间通过连接管连接,同时可拆卸净化箱内卡扣连接有活性炭过滤层,抽风机可将反应罐内生物化学反应产生的异味抽送到可拆卸净化箱内,活性炭可对异味吸附处理,防止污染大气。
附图说明

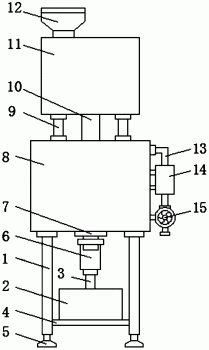

图1是本实用新型的结构示意图;
图2是本实用新型的蓄水箱结构示意图;
图3是本实用新型的可拆卸净化箱结构示意图。
图中:1、固定架;2、蓄水箱;3、耐高温软管;4、支撑板;5、支撑脚;6、过滤罐;7、出液接头;8、反应罐;9、支柱;10、输液管道;11、提纯罐;12、进料斗;13、吸气管道;14、可拆卸净化箱;15、抽风机;16、接口;17、注水口;18、固定杆;19、出液嘴;20、导热管;21、活性炭过滤层;22、出气嘴。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-3所示,一种用于生物化学反应的提纯过滤装置,包括固定架1、提纯罐11和导热管20,固定架1上安装有支撑板4,且支撑板4的顶端安装有蓄水箱2,蓄水箱2内壁焊接有两个固定杆18,两个固定杆18的一端与导热管20螺栓连接,由于两个固定杆18的一端与导热管20螺栓连接的,提高导热管20的稳固性,导热管20为S型结构,导热管20内温度液体可快速吸收蓄水箱2内存储水温度,达到良好降温目的,为后续的加工提供良好基础,十分的环保节能,固定架1的顶端安装有反应罐8,反应罐8的底端中心处连接有出液接头7,出液接头7螺纹连接有过滤罐6,过滤罐6的底端设置有接口16,由于出液接头7螺纹连接有过滤罐6,过滤罐6的底端设置有接口16,过滤罐6可对提纯后液体中杂质去除掉,同时旋转过滤罐6便于将其拆卸更换,保证过滤效果,接口16连接有耐高温软管3,耐高温软管3的一端与导热管20的一端连接,导热管20的另一端连接有出液嘴19,反应罐8的顶端固定连接有两个支柱9和输液管道10,输液管道10位于两个支柱9之间,支柱9的一端与提纯罐11螺栓连接,输液管道10的一端与提纯罐11底端中心处相连。
固定架1的底端四个拐角处均安装有支撑脚5,且支撑脚5的底端分布有防滑纹,通过固定架1的底端四个拐角处均安装有支撑脚5,四个支撑脚5对提纯过滤装置提供良好支撑作用。
蓄水箱2的前端面开设有注水口17,通过蓄水箱2的前端面开设有注水口17,可将水从注水口17向蓄水箱2内注入适量自然水。
反应罐8的侧面连接有吸气管道13,且反应罐8的侧面螺栓连接有可拆卸净化箱14和抽风机15,抽风机15位于可拆卸净化箱14的下方,可拆卸净化箱14与抽风机15之间通过连接管连接,可拆卸净化箱14内卡扣连接有活性炭过滤层21,抽风机15可将反应罐8内生物化学反应产生的异味抽送到可拆卸净化箱14内,活性炭可对异味吸附处理,防止污染大气。
抽风机15的输出端连接有出气嘴22,出气嘴22螺纹连接有滤网盖,通过出气嘴22螺纹连接有滤网盖,可避免杂质侵入到出气嘴22内,防止堵塞现象发生。
提纯罐11的顶端连接有进料斗12。
工作原理:将生物化学反应物从进料斗12注入到提纯罐11,提纯罐11对反应物进行提纯处理,提纯后反应物从输液管道10注入到反应罐8内进行生化反应,抽风机15将反应罐8内异味从吸气管道13抽送到可拆卸净化箱14内,可拆卸净化箱14内卡扣连接有活性炭过滤层21,活性炭可对异味吸附处理,防止污染大气,洁净气体从出气嘴22排出,反应罐8的底端中心处连接有出液接头7,出液接头7螺纹连接有过滤罐6,过滤罐6可对反应物中杂质过滤,旋转过滤罐6便于将其拆卸下来更换处理,过滤罐6的底端设置有接口16,接口16连接有耐高温软管3,高温反应物顺着耐高温软管3流入到导热管20内,导热管20内温度液体可快速吸收蓄水箱2内存储水温度,达到良好降温目的,为后续的加工提供良好基础,十分的环保节能,冷却后反应物从出液嘴19排出。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
