专利摘要

本实用新型涉及一种全在线预浓缩冷阱，包括壳体（1）、进气口（2）、出气口（3）、冷剂入口（4）、冷剂出口（5）、冷剂盘管（6）、冷剂电动阀（7）、温度计（8）、显示屏（9）、控制器（10）、气体电动阀（11）、限位器（12）。本实用新型采用环形的冷剂管增大换热面积，冷剂逆流使得冷阱制冷效率更大，同时实时监测冷阱温度，自动调节冷剂流量，使得冷阱可靠地工作在目标温度下，方便高效。

权利要求

1.一种全在线预浓缩冷阱，其特征在于：包括壳体（1）、进气口（2）、出气口（3）、冷剂入口（4）、冷剂出口（5）、冷剂盘管（6）、冷剂电动阀（7）、温度计（8）、显示屏（9）、控制器（10）、气体电动阀（11）、限位器（12）；

所述壳体（1）为一倒放的桶形结构，在所述壳体（1）的左侧平面上设有所述进气口（2），在所述壳体（1）的右侧平面上设有所述出气口（3），所述冷剂入口（4）位于所述壳体（1）下部，所述冷剂出口（5）位于所述壳体（1）的上部，所述冷剂盘管（6）与所述冷剂入口（4）、所述冷剂出口（5）相连，呈环状铺设在所述壳体（1）的内表面，所述冷剂电动阀（7）位于所述冷剂入口（4）上，所述温度计（8）深入所述壳体（1）的内部，所述显示屏（9）安装于所述温度计（8)的上方，所述控制器（10）与所述冷剂电动阀（7）、所述温度计（8）、所述气体电动阀（11）相连；所述气体电动阀（11）安装在所述进气口（2）上；所述限位器（12）与所述进气口（2）一体式连接；

所述壳体（1）材质为不锈钢或石英玻璃；

所述冷剂电动阀（7）为电动调节阀，可调节冷剂的流量；所述气体电动阀（11）为电动调节阀，可调节被冷却气体的流量；

所述控制器（10）为PLC可编程控制器，所述温度计（8）可将温度信息传输至所述控制器（10）；所述控制器（10）控制所述冷剂电动阀（7）、所述气体电动阀（11）的开度；

所述限位器（12）采用不锈钢制成，固定在所述进气口（2）上。

说明书

技术领域

本实用新型涉及一种挥发性和半挥发性化合物采样装置，特别涉及一种全在线预浓缩冷阱。

背景技术

冷阱是一种吸附或捕集气体常用的冷却装置，冷阱冷却效果的好坏直接影响整个系统的运行结果。目前市面上大多数的冷阱只能将冷阱的温度维持在一个大致的范围，对于某些对冷阱控制温度的精度要求比较高的场合，很难达到要求。同时，冷阱的制冷形式多种多样，大多数从制冷剂角度考虑，并未对冷阱冷剂管道排布进行优化，使其达到已有条件下的最好的制冷效率，造成了能源的浪费。

实用新型内容

本实用新型的目的是克服现有技术的不足，提供一种冷却效率高，自动控温，实时监测冷阱内温度的全在线预浓缩冷阱；

为实现上述目的，本实用新型采取的技术方案是：包括壳体（1）、进气口（2）、出气口（3）、冷剂入口（4）、冷剂出口（5）、冷剂盘管（6）、冷剂电动阀（7）、温度计（8）、显示屏（9）、控制器（10）、气体电动阀（11）、限位器（12）；

壳体（1）为一倒放的桶形结构，在壳体（1）的左侧平面上设有进气口（2），在壳体（1）的右侧平面上设有出气口（3），冷剂入口（4）位于壳体（1）下部，冷剂出口（5）位于壳体（1）的上部，冷剂盘管（6）与冷剂入口（4）、冷剂出口（5）相连，呈环状铺设在壳体（1）的内表面；冷剂电动阀（7）位于冷剂入口（4）上，温度计（8）深入壳体（1）的内部，显示屏（9）安装于温度计（8)的上方，控制器（10）与冷剂电动阀（7）、温度计（8）、气体电动阀（11）相连；气体电动阀（11）安装在进气口（2）上；限位器（12）与进气口（2）一体式连接；

壳体（1）材质为不锈钢或石英玻璃；

冷剂电动阀（7）为电动调节阀，可调节冷剂的流量；气体电动阀（11）为电动调节阀，可调节被冷却气体的流量；

控制器（10）为PLC可编程控制器，温度计（8）可将温度信息传输至控制器（10）；控制器（10）控制冷剂电动阀（7）、气体电动阀（11）的开度；

限位器（12）采用不锈钢制成，固定在进气口（2）上；

通过上述技术方案，本实用新型的有益效果是：环形的冷剂管增大换热面积，冷剂逆流使得冷阱制冷效率更大，同时实时监测冷阱温度，自动调节冷剂流量，使得冷阱可靠地工作在目标温度下，方便高效。

附图说明

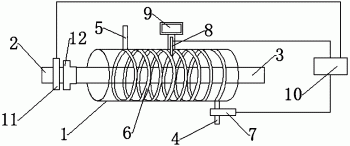

图1为本实用新型冷阱的结构示意图；

附图说明：1、壳体；2、进气口；3、出气口；4、冷剂入口；5、冷剂出口；6、冷剂盘管；7、冷剂电动阀；8、温度计；9、显示屏；10、控制器；11、气体电动阀；12、限位器。

具体实施方式

以下结合附图对本实用新型的实施例进行说明，应当理解，此处所描述的实施例仅用于说明和解释本实用新型，并不用于限定本实用新型；

实施例1

如图1所示，一种全在线预浓缩冷阱，包括壳体（1）、进气口（2）、出气口（3）、冷剂入口（4）、冷剂出口（5）、冷剂盘管（6）、冷剂电动阀（7）、温度计（8）、显示屏（9）、控制器（10）、气体电动阀（11）、限位器（12）；

壳体（1）为一倒放的桶形结构，在壳体（1）的左侧平面上设有进气口（2），在壳体（1）的右侧平面上设有出气口（3），冷剂入口（4）位于壳体（1）下部，冷剂出口（5）位于壳体（1）的上部，冷剂盘管（6）与冷剂入口（4）、冷剂出口（5）相连，呈环状铺设在壳体（1）的内表面，冷剂在冷阱内的流动方向与气体的流动方向相反，换热温差大，在相同的换热面积下具有最高的换热效率，即提高了冷阱的制冷效率；

冷剂电动阀（7）位于冷剂入口（4）上，温度计（8）深入壳体（1）的内部，显示屏（9）安装于温度计（8)的上方，控制器（10）与冷剂电动阀（7）、温度计（8）、气体电动阀（11）相连；气体电动阀（11）安装在进气口（2）上；

限位器（12）与进气口（2）一体式连接；

壳体（1）材质为不锈钢或石英玻璃；

冷剂电动阀（7）为电动调节阀，可调节冷剂的流量；气体电动阀（11）为电动调节阀，可调节被冷却气体的流量；

控制器（10）为PLC可编程控制器，温度计（8）可将温度信息传输至控制器（10）；控制器（10）控制冷剂电动阀（7）、气体电动阀（11）的开度；可以根据冷阱内的温度来实时调节冷剂电动阀（7）和气体电动阀（11）的开度，进而控制冷剂流量和气体流量，达到自动控制温度的目的；

限位器（12）采用不锈钢制成，固定在进气口（2）上，外径大于进气口（2)的直径，可以来限制冷阱进气口的位置。
