专利摘要

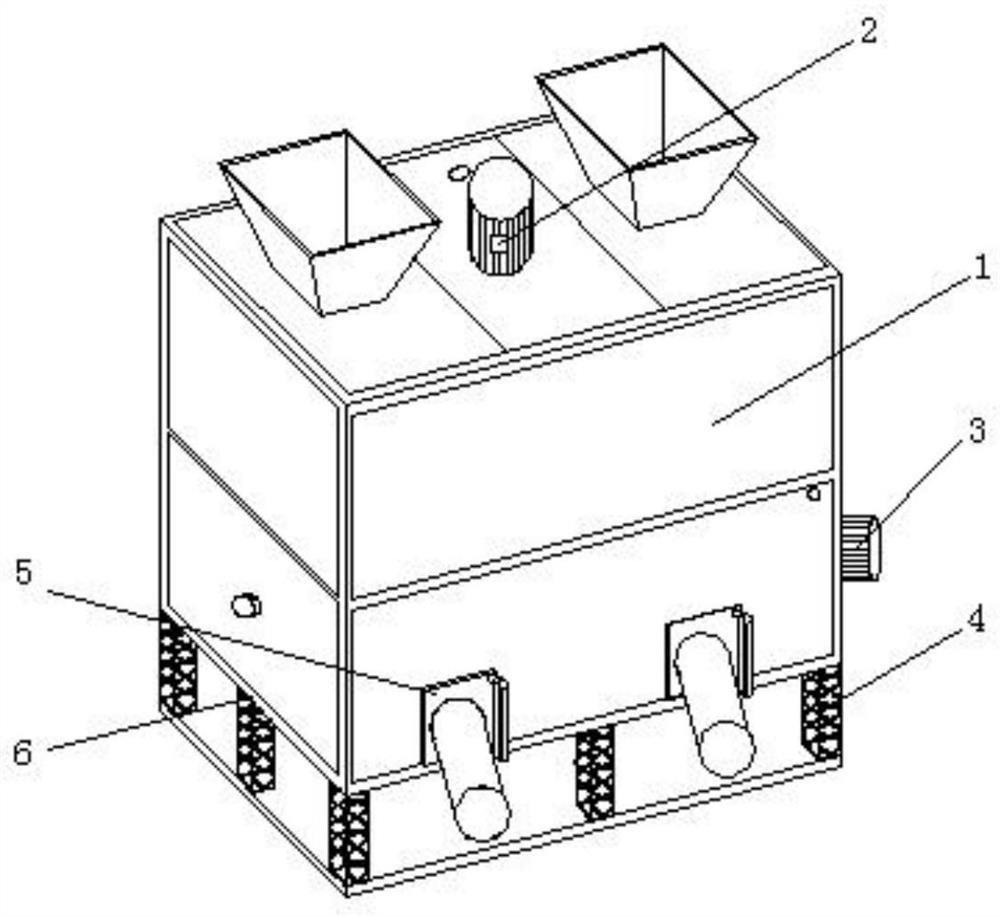

本实用新型公开一种煤矿粉碎装置，包括固定在支架上的粉碎箱，粉碎箱上端设有进料口，粉碎箱内位于进料口的正下方安装有粉碎轧辊，粉碎轧辊下方设有倾斜设置的筛板，筛板下方左右两侧分别安装在粉碎箱内壁上，粉碎箱上靠近筛板的低端处设有出料口一；筛板和粉碎箱的底部之间设置有一粉碎盘，粉碎盘的顶部与中心轴相连，底部与粉碎球相连，粉碎球的一侧开设有出料口二。该装置在粉碎箱进料口下方设有相对转动的粉碎轧辊，轧辊对煤矿进行粉碎后，煤矿会掉落到筛板上，直径大于筛孔的煤矿从出料口一出来，直径小于筛板筛孔的煤矿被粉碎盘上的粉碎球进行二次粉碎再出料。本实用新型结构简单，自动化程度高，方便使用，煤矿分离效果好。
权利要求
1.一种煤矿粉碎装置，其特征在于：包括固定在支架上的粉碎箱，所述粉碎箱上端设有进料口，所述粉碎箱内位于所述进料口的正下方安装有粉碎轧辊，所述粉碎轧辊下方设有倾斜设置的筛板，所述筛板下方左右两侧分别安装在所述粉碎箱内壁上，所述粉碎箱上靠近所述筛板的低端处设有出料口一；所述筛板和粉碎箱的底部之间设置有一粉碎盘，所述粉碎盘的顶部与中心轴相连，底部与粉碎球相连，所述粉碎球的一侧开设有出料口二。
2.根据权利要求1所述的煤矿粉碎装置，其特征在于：所述粉碎轧辊为三个，三个粉碎轧辊上的波浪齿两两啮合。
3.根据权利要求1所述的煤矿粉碎装置，其特征在于：所述筛板下方左右两侧分别安装在所述粉碎箱内壁固定的振动机上。
4.根据权利要求1所述的煤矿粉碎装置，其特征在于：所述出料口一下方设有出料输送带一，所述出料口二下方设有出料输送带二。
5.根据权利要求1所述的煤矿粉碎装置，其特征在于：所述筛板倾斜的角度为160-170°。
6.根据权利要求1所述的煤矿粉碎装置，其特征在于：所述粉碎球的个数和间距都可调节。
