专利摘要

本实用新型实施例公开了一种变刀具前角的刨床刀具夹具，包括第一夹块、第二夹块，所述第一夹块的侧面上具有第一凹槽，所述第二夹块的侧面上具有第二凹槽，所述第一、第二凹槽相对用于夹装刀具，刨床上的装夹台分别夹紧所述第一、第二夹块的夹紧侧面从而使所述第一、第二夹块夹紧刀具，所述第一、第二凹槽相对于所述夹紧侧面倾斜。本实用新型实施例可以改变刀具的前角，并且无需对刨床进行改造即可安装，避免了以往改变刀具前角时需要打磨刀具前刀面费时费力和浪费资源的情况，本实用新型结构可靠、安装简单、刀具被包裹在内，提高了初学者如学生使用时的安全性。

权利要求

1.一种变刀具前角的刨床刀具夹具，其特征在于，包括第一夹块、第二夹块，所述第一夹块的侧面上具有第一凹槽，所述第二夹块的侧面上具有第二凹槽，所述第一、第二凹槽相对用于夹装刀具，刨床上的装夹台分别夹紧所述第一、第二夹块的夹紧侧面从而使所述第一、第二夹块夹紧刀具，所述第一、第二凹槽相对于所述夹紧侧面倾斜。

2.根据权利要求1所述的变刀具前角的刨床刀具夹具，其特征在于，所述第一、第二夹块侧面具有凸起和/或凹位，所述凸起和/或凹位设置于所述第一、第二凹槽所在的侧面上。

说明书

技术领域

本实用新型涉及刀具夹具领域，特别涉及一种变刀具前角的刨床刀具夹具。

背景技术

机械加工过程中，刀具前角的参数会影响刀具的锋利度和强度，进而影响加工的效率和效果，十分重要。在研究刨床的刀具前角与其他参数的关系时，需要变换多个刀具前角进行实验，若使用刨床自带夹具，则只能通过打磨刀具的前刀面从而改变刀具前角，由于刀具硬度非常高，人工打磨费力耗时、浪费刀具、还存在一定的危险性，并且角度难以精确把握，使得实验结果存在较大误差。

实用新型内容

本实用新型实施例所要解决的技术问题在于，提供一种变刀具前角的刨床刀具夹具，适用于普通刨床的刀具安装口。

为达到上述目的，本实用新型公开了一种变刀具前角的刨床刀具夹具，包括第一夹块、第二夹块，所述第一夹块的侧面上具有第一凹槽，所述第二夹块的侧面上具有第二凹槽，所述第一、第二凹槽相对用于夹装刀具，刨床上的装夹台分别夹紧所述第一、第二夹块的夹紧侧面从而使所述第一、第二夹块夹紧刀具，所述第一、第二凹槽相对于所述夹紧侧面倾斜。

优选的，所述第一、第二夹块侧面具有凸起和/或凹位，所述凸起和/或凹位设置于所述第一、第二凹槽所在的侧面上。

相比于现有技术，本实用新型的有益效果在于：

刀具安装在本实用新型中，可以正常安装在普通常见的刨床上，无需对刨床或刀具进行任何改造，适用性极强；通过本实用新型安装的刀具，可以精确控制刀具的刀具前角，提高加工效率、效果和实验结果的准确性；避免了以往改变刀具前角需要人工打磨前刀面费时费力和浪费资源的情况，通过更换不同角度的夹具，可以精确改变刀具的前角；结构可靠、安装简单，刀具被包裹在内，提高了初学者如学生使用时的安全性。

附图说明

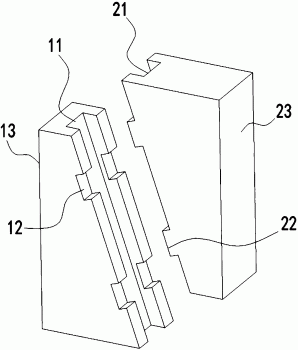

图1为本实用新型实施例整体结构示意图；

图2为本实用新型实施例又一整体结构示意图；

图3为本实用新型安装示意图；

图中标记：1－第一夹块，2－第二夹块，3－刀具通孔，4－刨床刀具装夹台，11－第一凹槽，12－凹位，13－第一夹块上没有凹槽的另一侧面，21－第二凹槽，22－凸起，23－第二夹块上没有凹槽的另一侧面，41－背板，42－装夹柱，43－螺钉，44－装夹孔。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合图1－图2的附图对本实用新型作进一步地详细描述。

参照图1－图2所示，一种变刀具前角的刨床刀具夹具，包括第一夹块1、第二夹块2，第一夹块1的侧面上具有第一凹槽11，第二夹块2的侧面上具有第二凹槽21，第一夹块1和第二夹块2紧贴在一起，使得第一凹槽11和第二凹槽21对接在一起形成供刀具安装的刀具通孔3，第一凹槽11相对于第一夹块1上没有凹槽的另一侧面13倾斜，第二凹槽21相对于第二夹块2上没有凹槽的另一侧面23倾斜，第一夹块1上具有第一凹槽11的侧面上还具有凹位12，第二夹块2上具有第二凹槽21的侧面上还具有凸起22，凸起22嵌入凹位12中，使贴紧的第一、第二夹块不会相对滑动。

参照图3所示，牛头刨床的刀具装夹台包括背板41、固接在背板上的装夹柱42、螺钉43，装夹柱42上具有装夹孔44，刀具安装在刀具通孔3中，被第一夹块1和第二夹块2夹紧，紧贴的第一夹块1和第二夹块2安装在装夹孔44中，拧动装夹柱42一端的螺钉43可将第一、第二夹块压紧在螺钉43和背板41之间。

通过本实用新型实施例将刀具安装在牛头刨床上，刀具的前角发生了改变，并且数值精确、可靠稳定、安全性高，通过更换具有不同凹槽倾斜角度的夹具，可以获得不同的刀具前角。

当然上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围，凡根据本实用新型主要技术方案的精神实质所做的修饰，都应涵盖在本实用新型的保护范围之内。
