专利摘要

本实用新型公开了书籍装帧技术领域的一种方便安装的新型书籍装帧，包括书背和书纸，所述书背的右侧顶部和底部均设置有封壳，所述封壳的右侧靠近书纸的一端均设置有卡袋，且封壳与卡袋一体成型，所述书背的右侧设置有凹槽，所述凹槽的内壁顶端和底端均设置有连接块，所述连接块远离凹槽的一端均竖向设置有连接杆，所述连接杆的外壁上均滑动连接有固定板，所述连接块远离凹槽的一端均竖向设置有回复弹簧，且回复弹簧远离连接块的一端与固定板的外壁连接，通过固定板挤压回复弹簧，使固定板在连接杆上滑动，从而将连接板放进凹槽内部，通过插块、回复弹簧的弹力和旋转固定旋钮，便于固定住连接板，且较为稳固，方便安装。

权利要求

1.一种方便安装的新型书籍装帧，包括书背(1)和书纸(9)，其特征在于：所述书背(1)的右侧顶部和底部均设置有封壳(2)，所述封壳(2)的右侧靠近书纸(9)的一端均设置有卡袋(3)，且封壳(2)与卡袋(3)一体成型，所述书背(1)的右侧设置有凹槽(4)，所述凹槽(4)的内壁顶端和底端均设置有连接块(12)，所述连接块(12)远离凹槽(4)的一端均竖向设置有连接杆(5)，所述连接杆(5)的外壁上均滑动连接有固定板(6)，所述连接块(12)远离凹槽(4)的一端均竖向设置有回复弹簧(7)，且回复弹簧(7)远离连接块(12)的一端与固定板(6)的外壁连接，所述连接杆(5)远离连接块(12)的一端均活动连接有固定块(8)，所述书纸(9)的左端设置有连接板(10)，所述连接板(10)的顶端和底端均设置有插块(11)，且固定板(6)的外壁上均设置有与插块(11)相匹配的插槽，所述书背(1)的前后两侧均螺纹连接有固定旋钮(13)，所述连接板(10)的前后两侧均设置有与固定旋钮(13)相匹配的内螺纹孔，所述封壳(2)的右侧前端和后端均设置有防护套(17)。

2.根据权利要求1所述的一种方便安装的新型书籍装帧，其特征在于：所述书背(1)的后侧顶部设置有环扣(14)，所述环扣(14)呈半圆形结构，所述环扣(14)的外壁上连接有第一书签带(15)和第二书签带(16)，且第一书签带(15)和第二书签带(16)的底端形状不同。

3.根据权利要求1所述的一种方便安装的新型书籍装帧，其特征在于：所述书纸(9)的顶部和底部均设置有连接页，且连接页插接在卡袋(3)的内部。

4.根据权利要求1所述的一种方便安装的新型书籍装帧，其特征在于：所述固定板(6)的后端与凹槽(4)滑动连接，且固定板(6)的后端设置有耐磨层。

5.根据权利要求1所述的一种方便安装的新型书籍装帧，其特征在于：所述防护套(17)呈三角形结构，且防护套(17)的外壁上设置有保护膜。

6.根据权利要求1所述的一种方便安装的新型书籍装帧，其特征在于：所述连接杆(5)远离连接块(12)的一端均设置有螺纹，且固定块(8)的外壁上设置有与螺纹相匹配的螺纹孔。

说明书

技术领域

本实用新型涉及书籍装帧技术领域，具体为一种方便安装的新型书籍装帧。

背景技术

书籍装帧是书籍生产过程中的装潢设计工作，又称书籍艺术，书籍装帧是在书籍生产过程中将材料和工艺、思想和艺术、外观和内容、局部和整体等组成和谐、美观的整体艺术，现有的书籍装帧一般是通过双向覆膜撕胶的方式的内页与封壳进行粘贴安装，安装较为复杂，占用大量的时间，且连接不稳定，在翻阅书籍时，容易忘记翻阅的页数，不便于翻阅，且书籍一旦掉落，容易对书籍造成损坏，为此，我们提出一种方便安装的新型书籍装帧。

实用新型内容

本实用新型的目的在于提供一种方便安装的新型书籍装帧，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便安装的新型书籍装帧，包括书背和书纸，所述书背的右侧顶部和底部均设置有封壳，所述封壳的右侧靠近书纸的一端均设置有卡袋，且封壳与卡袋一体成型，所述书背的右侧设置有凹槽，所述凹槽的内壁顶端和底端均设置有连接块，所述连接块远离凹槽的一端均竖向设置有连接杆，所述连接杆的外壁上均滑动连接有固定板，所述连接块远离凹槽的一端均竖向设置有回复弹簧，且回复弹簧远离连接块的一端与固定板的外壁连接，所述连接杆远离连接块的一端均活动连接有固定块，所述书纸的左端设置有连接板，所述连接板的顶端和底端均设置有插块，且固定板的外壁上均设置有与插块相匹配的插槽，所述书背的前后两侧均螺纹连接有固定旋钮，所述连接板的前后两侧均设置有与固定旋钮相匹配的内螺纹孔，所述封壳的右侧前端和后端均设置有防护套。

优选的，所述书背的后侧顶部设置有环扣，所述环扣呈半圆形结构，所述环扣的外壁上连接有第一书签带和第二书签带，且第一书签带和第二书签带的底端形状不同。

优选的，所述书纸的顶部和底部均设置有连接页，且连接页插接在卡袋的内部。

优选的，所述固定板的后端与凹槽滑动连接，且固定板的后端设置有耐磨层。

优选的，所述防护套呈三角形结构，且防护套的外壁上设置有保护膜。

优选的，所述连接杆远离连接块的一端均设置有螺纹，且固定块的外壁上设置有与螺纹相匹配的螺纹孔。

与现有技术相比，本实用新型的有益效果是：

1、通过固定板挤压回复弹簧，使固定板在连接杆上滑动，从而将连接板放进凹槽内部，通过插块、回复弹簧的弹力和旋转固定旋钮，便于固定住连接板，且较为稳固，方便安装；

2、通过设置有第一书签带和第二书签带，便于读者及时翻到自己阅读和批注的页数，方便使用；

3、通过设置有防护套，防止书籍在掉落时受到损坏，具有良好的实用性。

附图说明

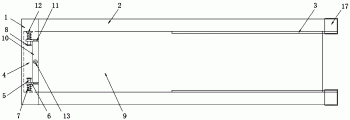

图1为本实用新型结构示意图；

图2为本实用新型局部结构示意图。

图中：1、书背；2、封壳；3、卡袋；4、凹槽；5、连接杆；6、固定板；7、回复弹簧；8、固定块；9、书纸；10、连接板；11、插块；12、连接块；13、固定旋钮；14、环扣；15、第一书签带；16、第二书签带；17、防护套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种方便安装的新型书籍装帧，包括书背1和书纸9，书背1的右侧顶部和底部均设置有封壳2，封壳2的右侧靠近书纸9的一端均设置有卡袋3，且封壳2与卡袋3一体成型，书背1的右侧设置有凹槽4，凹槽4的内壁顶端和底端均设置有连接块12，连接块12远离凹槽4的一端均竖向设置有连接杆5，连接杆5的外壁上均滑动连接有固定板6，连接块12远离凹槽4的一端均竖向设置有回复弹簧7，且回复弹簧7远离连接块12的一端与固定板6的外壁连接，连接杆5远离连接块12的一端均活动连接有固定块8，书纸9的左端设置有连接板10，连接板10的顶端和底端均设置有插块11，且固定板6的外壁上均设置有与插块11相匹配的插槽，便于固定连接板10，书背1的前后两侧均螺纹连接有固定旋钮13，连接板10的前后两侧均设置有与固定旋钮13相匹配的内螺纹孔，通过固定旋钮13和内螺纹孔相配合，使书背1和连接板10固定住，封壳2的右侧前端和后端均设置有防护套17，防止书籍在掉落时受到损坏，具有良好的实用性。

其中，书背1的后侧顶部设置有环扣14，环扣14呈半圆形结构，环扣14的外壁上连接有第一书签带15和第二书签带16，且第一书签带15和第二书签带16的底端形状不同，便于便于读者及时翻到自己阅读和批注的页数，方便使用；

书纸9的顶部和底部均设置有连接页，且连接页插接在卡袋3的内部，便于书纸9与封壳2连接；

固定板6的后端与凹槽4滑动连接，提高固定板6在连接杆5上滑动时的稳定性，且固定板6的后端设置有耐磨层，耐磨层由橡胶制成，可以提高耐磨效果；

防护套17呈三角形结构，且防护套17的外壁上设置有保护膜，防止防护套17磨损；

连接杆5远离连接块12的一端均设置有螺纹，且固定块8的外壁上设置有与螺纹相匹配的螺纹孔，便于拆卸固定块8，从而便于更换回复弹簧7。

工作原理：使用时，拉动固定板6向靠近连接块12的方向移动，从而挤压回复弹簧7，将连接板10放进凹槽4的内部，通过插块11将连接板10与固定板6固定住，通过回复弹簧7的弹力，进一步固定住连接板10，转动固定旋钮13，使固定旋钮13外螺纹与连接板10的内螺纹孔相配合，从而固定住连接板10，从而使书纸9固定住，第一书签带15和第二书签带16，便于读者及时翻到自己阅读和批注的页数，方便使用，防护套17可以防止书籍在掉落时受到损坏，具有良好的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
