专利摘要

本实用新型提供了一种工艺美术设计专用平台，包括：平台本体、平台、转盘放置腔、转盘、翻盖、刀具箱；所述平台本体的外形特征呈桌子式结构；所述平台本体的上部设置有平台；所述平台的中间设置有转盘放置腔；所述转盘放置腔上设置有转盘，且转盘与平台通过螺栓相连接；所述转盘放置腔的上部设置有翻盖，且翻盖与平台通过合页方式相连接；所述平台的两侧设置有抽屉；本实用新型通过对工艺美术设计专用平台的改进，具有结构设计合理，功能多样，便于放置工具，既可以使用转盘，便于工艺美术作品的设计，又可以作为普通桌子使用，而且转台可以升降，方便使用的优点，从而有效的解决了现有装置出现的问题和不足。

权利要求

1.一种工艺美术设计专用平台，包括：平台本体(1)、平台(2)、转盘放置腔(3)、转盘(4)、翻盖(5)、刀具箱(6)、抽屉(7)、上支腿(8)、下支腿(9)、脚轮(10)、转台(401)、转台套筒(402)、丝杠螺母座(403)、丝杠(404)、手柄(405)、第一刀具放置区(601)、第二刀具放置区(602)；其特征在于：所述平台本体(1)的外形特征呈桌子式结构；所述平台本体(1)的上部设置有平台(2)；所述平台(2)的中间设置有转盘放置腔(3)；所述转盘放置腔(3)上设置有转盘(4)，且转盘(4)与平台(2)通过螺栓相连接；所述转盘放置腔(3)的上部设置有翻盖(5)，且翻盖(5)与平台(2)通过合页方式相连接；所述刀具箱(6)放置在平台(2)的上端面；所述平台(2)的两侧设置有抽屉(7)，且抽屉(7)与平台(2)通过滑动方式相连接；所述平台(2)的下端设置有上支腿(8)，且上支腿(8)与平台(2)通过固定方式相连接；所述上支腿(8)的下方设置有下支腿(9)，且下支腿(9)与上支腿(8)通过滑动方式相连接；所述下支腿(9)的底部设置有脚轮(10)，且脚轮(10)与下支腿(9)通过螺栓相连接；所述转盘(4)的顶部设置有转台(401)；所述转台(401)的下侧设置有转台套筒(402)，且转台套筒(402)与转台(401)通过焊接方式相连接；所述转台套筒(402)的下方设置有丝杠(404)，且丝杠(404)与转台套筒(402)通过调节螺栓相连接；所述丝杠(404)上设置有丝杠螺母座(403)，且丝杠螺母座(403)与平台(2)通过螺栓相连接；所述丝杠螺母座(403)上设置有手柄(405)，且手柄(405)与丝杠螺母座(403)通过螺纹方式相连接；所述刀具箱(6)上设置有第一刀具放置区(601)及第二刀具放置区(602)。

2.根据权利要求1所述的一种工艺美术设计专用平台，其特征在于：所述转盘放置腔(3)的上部设置有翻盖(5)，且翻盖(5)通过合页构成开合装置。

3.根据权利要求1所述的一种工艺美术设计专用平台，其特征在于：所述转台(401)的俯视外形特征呈圆形，转台套筒(402)的外形特征呈圆管状，且转台(401)与转台套筒(402)通过焊接方式相连接。

4.根据权利要求1所述的一种工艺美术设计专用平台，其特征在于：所述丝杠(404)的上端侧面为光滑圆柱面，且丝杠(404)的上端与转台套筒(402)相配合，并通过调节螺栓固定。

5.根据权利要求1所述的一种工艺美术设计专用平台，其特征在于：所述丝杠螺母座(403)由固定座及丝杠螺母构成，且所述固定座为四角上有安装孔的矩形状厚板，丝杠螺母的内部设置有与丝杠(404)相配合的内螺纹。

6.根据权利要求1所述的一种工艺美术设计专用平台，其特征在于：所述刀具箱(6)上设置有第一刀具放置区(601)及第二刀具放置区(602)，且第一刀具放置区(601)上设置有若干圆柱孔，第二刀具放置区(602)的外形特征呈矩形凹槽。

说明书

技术领域

本实用新型涉及工业美术设计技术领域，更具体的说，尤其涉及一种工艺美术设计专用平台。

背景技术

工艺美术设计不同于传统的美术绘画，工艺美术设计的媒介不再是简单的纸制品，而是有立体感的实物。工艺美术品是以手工艺技巧制成的与实用相结合并有欣赏价值的工艺品。雕塑是工艺美术的一种。

目前使用的雕塑平台，一般是通过三个支腿来支撑的转台，功能比较单一，而且转台面积较小，不能放置雕塑工具，使用起来极其不便。

有鉴于此，针对现有的问题予以研究改良，提供一种工艺美术设计专用平台，来解决目前存在的功能比较单一，而且转台面积较小，没有工具存放空间的问题，旨在通过该技术，达到解决问题与提高实用价值性的目的。

实用新型内容

本实用新型的目的在于提供一种工艺美术设计专用平台，以解决上述背景技术中提出的功能比较单一，而且转台面积较小，没有工具存放空间的问题和不足。

为实现上述目的，本实用新型提供了一种工艺美术设计专用平台，由以下具体技术手段所达成：

一种工艺美术设计专用平台，包括：平台本体、平台、转盘放置腔、转盘、翻盖、刀具箱、抽屉、上支腿、下支腿、脚轮、转台、转台套筒、丝杠螺母座、丝杠、手柄、第一刀具放置区、第二刀具放置区；所述平台本体的外形特征呈桌子式结构；所述平台本体的上部设置有平台；所述平台的中间设置有转盘放置腔；所述转盘放置腔上设置有转盘，且转盘与平台通过螺栓相连接；所述转盘放置腔的上部设置有翻盖，且翻盖与平台通过合页方式相连接；所述刀具箱放置在平台的上端面；所述平台的两侧设置有抽屉，且抽屉与平台通过滑动方式相连接；所述平台的下端设置有上支腿，且上支腿与平台通过固定方式相连接；所述上支腿的下方设置有下支腿，且下支腿与上支腿通过滑动方式相连接；所述下支腿的底部设置有脚轮，且脚轮与下支腿通过螺栓相连接；所述转盘的顶部设置有转台；所述转台的下侧设置有转台套筒，且转台套筒与转台通过焊接方式相连接；所述转台套筒的下方设置有丝杠，且丝杠与转台套筒通过调节螺栓相连接；所述丝杠上设置有丝杠螺母座，且丝杠螺母座与平台通过螺栓相连接；所述丝杠螺母座上设置有手柄，且手柄与丝杠螺母座通过螺纹方式相连接；所述刀具箱上设置有第一刀具放置区及第二刀具放置区。

作为本技术方案的进一步优化，本实用新型一种工艺美术设计专用平台所述转盘放置腔的上部设置有翻盖，且翻盖通过合页构成开合装置。

作为本技术方案的进一步优化，本实用新型一种工艺美术设计专用平台所述转台的俯视外形特征呈圆形，转台套筒的外形特征呈圆管状，且转台与转台套筒通过焊接方式相连接。

作为本技术方案的进一步优化，本实用新型一种工艺美术设计专用平台所述丝杠的上端侧面为光滑圆柱面，且丝杠的上端与转台套筒相配合，并通过调节螺栓固定。

作为本技术方案的进一步优化，本实用新型一种工艺美术设计专用平台所述丝杠螺母座由固定座及丝杠螺母构成，且所述固定座为四角上有安装孔的矩形状厚板，丝杠螺母的内部设置有与丝杠相配合的内螺纹。

作为本技术方案的进一步优化，本实用新型一种工艺美术设计专用平台所述刀具箱上设置有第一刀具放置区及第二刀具放置区，且第一刀具放置区上设置有若干圆柱孔，第二刀具放置区的外形特征呈矩形凹槽。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

1、本实用新型通过转盘放置腔的上部设置有翻盖，且翻盖通过合页构成开合装置，需要使用转盘进行工艺美术设计，将翻盖打开，不用转盘时，将翻盖关闭，作为普通桌子使用，功能多样。

2、本实用新型通过丝杠的上端侧面为光滑圆柱面，且丝杠的上端与转台套筒相配合的设置，并通过调节螺栓固定，松动调节螺栓，可以任意角度转动转台，转动到合适位置后，可以通过调节螺栓固定。

3、本实用新型通过丝杠螺母座由固定座及丝杠螺母构成，且所述固定座为四角上有安装孔的矩形状厚板，丝杠螺母的内部设置有与丝杠相配合的内螺纹，将丝杠螺母座通过四个螺栓固定到平台的下侧，转动转台，可以实现转台的升降，便于使用。

4、本实用新型通过对工艺美术设计专用平台的改进，具有结构设计合理，功能多样，便于放置工具，既可以使用转盘，便于工艺美术作品的设计，又可以作为普通桌子使用，而且转台可以升降，方便使用的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

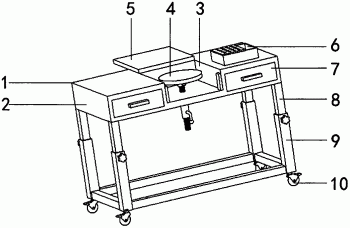

图1为本实用新型的结构示意图；

图2为本实用新型的转盘结构示意图；

图3为本实用新型的刀具箱结构示意图；

图4为本实用新型的另一视角的轴测结构示意图；

图5为本实用新型的关闭翻盖的结构示意图；

图6为本实用新型的前视结构示意图。

图中：平台本体1、平台2、转盘放置腔3、转盘4、翻盖5、刀具箱6、抽屉7、上支腿8、下支腿9、脚轮10、转台401、转台套筒402、丝杠螺母座403、丝杠404、手柄405、第一刀具放置区601、第二刀具放置区602。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

需要说明的是，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

同时，在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参见图1至图6，本实用新型提供一种工艺美术设计专用平台的具体技术实施方案：

一种工艺美术设计专用平台，包括：平台本体1、平台2、转盘放置腔3、转盘4、翻盖5、刀具箱6、抽屉7、上支腿8、下支腿9、脚轮10、转台401、转台套筒402、丝杠螺母座403、丝杠404、手柄405、第一刀具放置区601、第二刀具放置区602；平台本体1的外形特征呈桌子式结构；平台本体1的上部设置有平台2；平台2的中间设置有转盘放置腔3；转盘放置腔3上设置有转盘4，且转盘4与平台2通过螺栓相连接；转盘放置腔3的上部设置有翻盖5，且翻盖5与平台2通过合页方式相连接；刀具箱6放置在平台2的上端面；平台2的两侧设置有抽屉7，且抽屉7与平台2通过滑动方式相连接；平台2的下端设置有上支腿8，且上支腿8与平台2通过固定方式相连接；上支腿8的下方设置有下支腿9，且下支腿9与上支腿8通过滑动方式相连接；下支腿9的底部设置有脚轮10，且脚轮10与下支腿9通过螺栓相连接；转盘4的顶部设置有转台401；转台401的下侧设置有转台套筒402，且转台套筒402与转台401通过焊接方式相连接；转台套筒402的下方设置有丝杠404，且丝杠404与转台套筒402通过调节螺栓相连接；丝杠404上设置有丝杠螺母座403，且丝杠螺母座403与平台2通过螺栓相连接；丝杠螺母座403上设置有手柄405，且手柄405与丝杠螺母座403通过螺纹方式相连接；刀具箱6上设置有第一刀具放置区601及第二刀具放置区602。

具体的，转盘放置腔3的上部设置有翻盖5，且翻盖5通过合页构成开合装置，需要使用转盘4进行工艺美术设计，将翻盖5打开，不用转盘4时，将翻盖5关闭，作为普通桌子使用，功能多样。

具体的，转台401的俯视外形特征呈圆形，转台套筒402的外形特征呈圆管状，且转台401与转台套筒402通过焊接方式相连接，便于转台401的固定。

具体的，丝杠404的上端侧面为光滑圆柱面，且丝杠404的上端与转台套筒402相配合，并通过调节螺栓固定，松动调节螺栓，可以任意角度转动转台401，转动到合适位置后，可以通过调节螺栓固定。

具体的，丝杠螺母座403由固定座及丝杠螺母构成，且所述固定座为四角上有安装孔的矩形状厚板，丝杠螺母的内部设置有与丝杠404相配合的内螺纹，将丝杠螺母座403通过四个螺栓固定到平台2的下侧，转动转台401，可以实现转台401的升降，便于使用。

具体的，刀具箱6上设置有第一刀具放置区601及第二刀具放置区602，且第一刀具放置区601上设置有若干圆柱孔，第二刀具放置区602的外形特征呈矩形凹槽，需要雕塑艺术作品时，将刀具分别放入第一刀具放置区601的圆柱孔内部，拿取方便，不使用刀具时，将所有刀具放入第二刀具放置区602内，节约存放空间。

具体实施步骤：

在使用该工艺美术设计专用平台时，需要使用转盘4进行工艺美术设计时，将翻盖5打开，松动手柄405，转动转台401，可以实现转台401的升降，便于使用，松动转台套筒402上的调节螺栓，可以任意角度转动转台401，转动到合适位置后，可以通过调节螺栓固定，在抽屉7中取出刀具箱6，并放置在平台2的上面，将所有刀具从第二刀具放置区602中取出，将刀具分别插入第一刀具放置区601内的圆柱孔中，拿取刀具方便，不使用转盘4进行工艺美术设计时，使转台401降低后，将翻盖5关闭，再将所有刀具放入第二刀具放置区602内，然后将刀具箱6放入抽屉7中，此时平台本体1可以作为普通桌子使用，功能多样，满足了工艺美术设计的使用要求。

综上所述：该一种工艺美术设计专用平台，通过转盘放置腔的上部设置有翻盖，且翻盖通过合页构成开合装置，需要使用转盘进行工艺美术设计，将翻盖打开，不用转盘时，将翻盖关闭，作为普通桌子使用，功能多样；通过丝杠的上端侧面为光滑圆柱面，且丝杠的上端与转台套筒相配合的设置，并通过调节螺栓固定，松动调节螺栓，可以任意角度转动转台，转动到合适位置后，可以通过调节螺栓固定；通过丝杠螺母座由固定座及丝杠螺母构成，且所述固定座为四角上有安装孔的矩形状厚板，丝杠螺母的内部设置有与丝杠相配合的内螺纹，将丝杠螺母座通过四个螺栓固定到平台的下侧，转动转台，可以实现转台的升降，便于使用；通过对工艺美术设计专用平台的改进，具有结构设计合理，功能多样，便于放置工具，既可以使用转盘，便于工艺美术作品的设计，又可以作为普通桌子使用，而且转台可以升降，方便使用的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
