专利摘要

本发明公开了一种房车的一次水及灰水综合利用系统，所述系统包括一次水系统和灰水综合利用系统，所述一次水系统包括冷水系统和热水系统，所述冷水系统从房车外部接入清水，进行过滤净化并储存以供房车内各类生活用水，所述热水系统通过各类加热装置，将清水加热，从而为房车内日常生活提供所需热水，所述灰水综合利用系统，对房车内各类生活废水及房车外部雨水收集装置收集的雨水进行储存，并通过过滤装置完成净化，将净化后的水提供给房车再次利用。本发明将清水的采集、储存、过滤、加热、利用、再处理和二次利用等过程结合，实现房车水系统的综合利用，降低了用水量。同时，提高房车水系统的稳定性和安全系数。

权利要求

1.一种房车的一次水及灰水综合利用系统，其特征在于：所述系统包括一次水系统和灰水综合利用系统，所述一次水系统包括冷水系统和热水系统，所述冷水系统从房车外部接入清水，进行过滤净化并储存以供房车内各类生活用水，所述热水系统通过各类加热装置，将清水加热，从而为房车内日常生活提供所需热水，所述灰水综合利用系统，对房车内各类生活废水及房车外部雨水收集装置收集的雨水进行储存，并通过过滤装置完成净化，将净化后的水提供给房车再次利用。

2.根据权利要求1所述的房车的一次水及灰水综合利用系统，其特征在于：所述冷水系统包括三个进水口，分别是灌入式加水口、桶装矿泉水加水口、压力式加水口；

所述灌入式加水口通过接入水源后，依次通过手动球阀一、减压阀一、过滤器一进入清水箱，所述清水箱上设置水位传感器，当水位达到警戒水位时，发出提示信号，关闭手动球阀一，注水停止；所述清水箱内置臭氧发生器，对注入的清水进一步净化，达到房车内用水的洁净标准；所述清水箱还设有手动快速泄水阀，在水位过高或长时间不用水时，进行快速泄水；所述清水箱中净化后的一次水，依次经过逆止阀一、电动阀一、过滤器二、12V智能水泵一以及电动阀二进入集水箱，随时为房车内各类日常生活提供冷水；

所述桶装矿泉水加水口通过接入桶装矿泉水后，直接通过手动球阀二，流经电动阀一、过滤器二、12V智能水泵一以及电动阀二后，进入集水箱；

所述压力式加水口通过接入高压水之后，依次通过手动球阀三、减压阀二降低水压后直接进入集水箱；

所述热水系统包括热水箱，所述热水箱的冷水由清水箱或集水箱注入，通过尾气热交换器、太阳能电池板或电加热这三种方法，获得热水，所述热水箱中设置水位传感器，当水位达到警戒水位时，发出提示信号，热水箱注水停止；所述清水箱的冷水通过温度调节阀直接接入热水箱，所述集水箱的水直接注入热水箱；

所述热水箱的热水通过手动球阀六进入水龙头一，所述热水箱的热水通过手动球阀七进入淋浴设备；

所述集水箱的冷水直接通过手动球阀六进入水龙头一，所述集水箱的冷水依次通过净化设备、手动球阀四、饮水出口进入水龙头二，所述集水箱的冷水通过手动球阀五进入洗衣机；

所述水龙头二和洗衣机的废水通过过滤器三，所述水龙头一的废水通过过滤器四，所述淋浴设备的废水通过过滤器五，三种废水汇总后排入灰水综合系统。

3.根据权利要求2所述的房车的一次水及灰水综合利用系统，其特征在于：所述清水箱上设置螺口一、螺口二、螺口三、螺口四以及洞口，所述螺口一为水位传感器的装入口，螺口二为灌入式加水口接入口，螺口三为热水箱至清水箱的快速泄水接入口，洞口为检查口，螺口四为清水箱的出水接口。

4.根据权利要求2所述的房车的一次水及灰水综合利用系统，其特征在于：所述热水箱外设置电动三通阀，当热水箱出现故障而箱内储有热水时，热水通过电动三通阀排入清水箱，或者行车初期往热水箱中注入冷水。

5.根据权利要求1所述的房车的一次水及灰水综合利用系统，其特征在于：所述灰水综合利用系统包括灰水箱和黑水箱；

所述灰水箱内设置滤网，所述滤网外设置杀菌去异味药剂入口，所述权利要求2中三种废水汇总后首先进入滤网，通过加入杀菌去异味药剂处理后进入灰水箱，所述灰水箱中设置水位传感器，所述灰水箱的水依次通过逆止阀二、12V智能稳压水泵二，再通过四通阀，为洗车和应急消防提供水源；同时，也为坐便器提供冲洗的水源，在坐便器下方设置了粉碎装置，在冲洗的同时，进行粉碎然后进入黑水箱，使得进入黑水箱的废水中颗粒最小化；在灰水箱水位过高时，四通阀自动切换，将灰水箱中水直接排入黑水箱，避免灰水箱溢出。

6.根据权利要求5所述的房车的一次水及灰水综合利用系统，其特征在于：所述黑水箱为抽倒式，黑水箱上设置手动快速泄水阀、除臭药水加入口、沼气排气口以及加压冲洗口。

7.根据权利要求5所述的房车的一次水及灰水综合利用系统，其特征在于：所述系统还设置雨水收集系统，所述雨水收集系统设置在房车上，包扩收集水槽和排水孔，收集水槽用于收集挡风玻璃和车门玻璃的水，通过排水孔，然后经过电动阀三进入灰水箱。

8.根据权利要求2和5所述的房车的一次水及灰水综合利用系统，其特征在于：所述清水箱、热水箱、灰水箱和黑水箱中均设置防浪板，用来防止房车行进过程中，箱中水随车辆晃动，有效减轻车辆的振动，提高了车辆行车安全。

说明书

技术领域

本发明涉及一种房车的一次水及灰水综合利用系统，属于环保技术领域。

背景技术

随着人们生活水平的日益提高，房车渐渐走进了人们的日常生活，为人们的旅途生活提供方便舒适的环境。然而，由于房车内各类生活设施齐全，所以用水量很大，但在旅途中常常会遇到加水不方便的问题，现有的房车的加水口通常只有两个，没有考虑增加短途旅程的加水口，导致使用不便以及水资源的浪费。

现有的房车并没有很好的利用水资源，一次水使用过后，成为生活污水，便直接排出，并没有进行回收净化再利用，同时没有考虑利用房车在雨天行驶中的雨水收集对灰水箱进行补水，无法实现水资源的二次利用，造成极大的浪费。

现在所常用的房车，热水箱的加热方式比较单一，多采用电加热，没有考虑汽车尾气的热利用、太阳能电池板与电加热等新能源的结合，导致能耗较大。

发明内容

本发明目的在于：针对现有房车中存在的问题，提供一种房车的一次水及灰水综合利用系统。

为实现上述目的，本发明通过如下技术方案来实现：

一种房车的一次水及灰水综合利用系统，所述系统包括一次水系统和灰水综合利用系统，所述一次水系统包括冷水系统和热水系统，所述冷水系统从房车外部接入清水，进行过滤净化并储存以供房车内各类生活用水，所述热水系统通过各类加热装置，将清水加热，从而为房车内日常生活提供所需热水，所述灰水综合利用系统，对房车内各类生活废水及房车外部雨水收集装置收集的雨水进行储存，并通过过滤装置完成净化，将净化后的水提供给房车再次利用。

上述冷水系统包括三个进水口，分别是灌入式加水口、桶装矿泉水加水口、压力式加水口；

所述灌入式加水口通过接入水源后，依次通过手动球阀一、减压阀一、过滤器一进入清水箱，所述清水箱上设置水位传感器，当水位达到警戒水位时，发出提示信号，关闭手动球阀一，注水停止；所述清水箱内置臭氧发生器，对注入的清水进一步净化，达到房车内用水的洁净标准；所述清水箱还设有手动快速泄水阀，在水位过高或长时间不用水时，进行快速泄水；所述清水箱中净化后的一次水，依次经过逆止阀一、电动阀一、过滤器二、12V智能水泵一以及电动阀二进入集水箱，随时为房车内各类日常生活提供冷水；

所述桶装矿泉水加水口通过接入桶装矿泉水后，直接通过手动球阀二，流经电动阀一、过滤器二、12V智能水泵一以及电动阀二后，进入集水箱；

所述压力式加水口通过接入高压水之后，依次通过手动球阀三、减压阀二降低水压后直接进入集水箱；

所述热水系统包括热水箱，所述热水箱的冷水由清水箱或集水箱注入，通过尾气热交换器、太阳能电池板或电加热这三种方法，获得热水，所述热水箱中设置水位传感器，当水位达到警戒水位时，发出提示信号，热水箱注水停止；所述清水箱的冷水通过温度调节阀直接接入热水箱，所述集水箱的水直接注入热水箱；

所述热水箱的热水通过手动球阀六进入水龙头一，所述热水箱的热水通过手动球阀七进入淋浴设备；

所述集水箱的冷水直接通过手动球阀六进入水龙头一，所述集水箱的冷水依次通过净化设备、手动球阀四、饮水出口进入水龙头二，所述集水箱的冷水通过手动球阀五进入洗衣机；

所述水龙头二和洗衣机的废水通过过滤器三，所述水龙头一的废水通过过滤器四，所述淋浴设备的废水通过过滤器五，三种废水汇总后排入灰水综合系统。

上述清水箱上设置螺口一、螺口二、螺口三、螺口四以及洞口，所述螺口一为水位传感器的装入口，螺口二为灌入式加水口接入口，螺口三为热水箱至清水箱的快速泄水接入口，洞口为检查口，螺口四为清水箱的出水接口。

上述热水箱外设置电动三通阀，当热水箱出现故障而箱内储有热水时，热水通过电动三通阀排入清水箱，或者行车初期往热水箱中注入冷水。

上述灰水综合利用系统包括灰水箱和黑水箱；

所述灰水箱内设置滤网，所述滤网外设置杀菌去异味药剂入口，上述三种废水汇总后首先进入滤网，通过加入杀菌去异味药剂处理后进入灰水箱，所述灰水箱中设置水位传感器，所述灰水箱的水依次通过逆止阀二、12V智能稳压水泵二，再通过四通阀，为洗车和应急消防提供水源；同时，也为坐便器提供冲洗的水源，在坐便器下方设置了粉碎装置，在冲洗的同时，进行粉碎然后进入黑水箱，使得进入黑水箱的废水中颗粒最小化；在灰水箱水位过高时，四通阀自动切换，将灰水箱中水直接排入黑水箱，避免灰水箱溢出。

上述黑水箱为抽倒式，黑水箱上设置手动快速泄水阀、除臭药水加入口、沼气排气口以及加压冲洗口。

上述系统还设置雨水收集系统，所述雨水收集系统设置在房车上，包扩收集水槽和排水孔，收集水槽用于收集挡风玻璃和车门玻璃的水，通过排水孔，然后经过电动阀三进入灰水箱。

上述清水箱、热水箱、灰水箱和黑水箱中均设置防浪板，用来防止房车行进过程中，箱中水随车辆晃动，有效减轻车辆的振动，提高了车辆行车安全。

本发明所达到的有益效果：

本发明将清水的采集、储存、过滤、加热、利用、再处理和二次利用等过程结合，实现房车水系统的综合利用，降低了用水量。同时，提高房车水系统的稳定性和安全系数。

附图说明

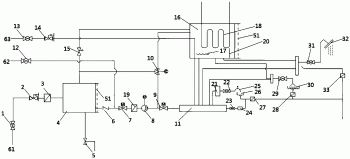

图1是房车一次水系统；

图2是房车灰水综合利用系统；

图3是图3是清水箱结构图；

图4是清水箱剖面图；

图5是雨水收集装置结构示意图。

具体实施方式

下面结合附图对本发明作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案，而不能以此来限制本发明的保护范围。

一种房车的一次水及灰水综合利用系统，系统包括一次水系统和灰水综合利用系统，一次水系统包括冷水系统和热水系统，冷水系统从房车外部接入清水，进行过滤净化并储存以供房车内各类生活用水，热水系统通过各类加热装置，将清水加热，从而为房车内日常生活提供所需热水，灰水综合利用系统，对房车内各类生活废水及房车外部雨水收集装置收集的雨水进行储存，并通过过滤装置完成净化，将净化后的水提供给房车再次利用。

冷水系统包括三个进水口，分别是灌入式加水口61、桶装矿泉水加水口62、压力式加水口63；

灌入式加水口61通过接入水源后，依次通过手动球阀一1、减压阀一2、过滤器一3进入清水箱4，清水箱4上设置水位传感器51，当水位达到警戒水位时，发出提示信号，关闭手动球阀一1，注水停止；清水箱4内置臭氧发生器，对注入的清水进一步净化，达到房车内用水的洁净标准；清水箱4还设有手动快速泄水阀5，在水位过高或长时间不用水时，进行快速泄水；清水箱4中净化后的一次水，依次经过逆止阀一6、电动阀一7、过滤器二19、12V智能水泵一8以及电动阀二9进入集水箱11，随时为房车内各类日常生活提供冷水；

桶装矿泉水加水口62通过接入桶装矿泉水后，直接通过手动球阀二12，流经电动阀一7、过滤器二19、12V智能水泵一8以及电动阀二9后，进入集水箱11；

压力式加水口63通过接入高压水之后，依次通过手动球阀三13、减压阀二14降低水压后直接进入集水箱11；

热水系统包括热水箱16，热水箱16的冷水由清水箱4或集水箱11注入，通过尾气热交换器18、太阳能电池板或电加热17这三种方法，获得热水，热水箱16中设置水位传感器51，当水位达到警戒水位时，发出提示信号，热水箱16注水停止；清水箱4的冷水通过温度调节阀15直接接入热水箱16，集水箱11的水直接注入热水箱16；

热水箱16的热水通过手动球阀六29进入水龙头一30，热水箱16的热水通过手动球阀七31进入淋浴设备32；

集水箱11的冷水直接通过手动球阀六29进入水龙头一30，集水箱11的冷水依次通过净化设备21、手动球阀四22、饮水出口25进入水龙头二26，集水箱11的冷水通过手动球阀五23进入洗衣机24；

水龙头二26和洗衣机24的废水通过过滤器三27，水龙头一30的废水通过过滤器四28，淋浴设备32的废水通过过滤器五33，三种废水汇总后排入灰水综合系统。

清水箱4上设置螺口一4-1、螺口二4-2、螺口三4-3、螺口四4-5以及洞口4-4，螺口一4-1为水位传感器51的装入口，螺口二4-2为灌入式加水口61接入口，螺口三4-3为热水箱16至清水箱4的快速泄水接入口，洞口4-4为检查口，螺口四4-5为清水箱4的出水接口。

热水箱16外设置电动三通阀10，当热水箱16出现故障而箱内储有热水时，热水通过电动三通阀10排入清水箱4，或者行车初期往热水箱16中注入冷水。

灰水综合利用系统包括灰水箱40和黑水箱47；

灰水箱40内设置滤网37，滤网37外设置杀菌去异味药剂入口36，三种废水汇总后首先进入滤网37，通过加入杀菌去异味药剂处理后进入灰水箱40，灰水箱40中设置水位传感器51，灰水箱40的水依次通过逆止阀二41、12V智能稳压水泵二42，再通过四通阀43，为洗车和应急消防提供水源；同时，也为坐便器44提供冲洗的水源，在坐便器44下方设置了粉碎装置46，在冲洗的同时，进行粉碎然后进入黑水箱47，使得进入黑水箱47的废水中颗粒最小化；在灰水箱47水位过高时，四通阀43自动切换，将灰水箱40中水直接排入黑水箱47，避免灰水箱40溢出。

黑水箱为抽倒式，黑水箱上设置手动快速泄水阀、除臭药水加入口、沼气排气口以及加压冲洗口。

系统还设置雨水收集系统34，雨水收集系统34设置在房车上，包扩收集水槽34-1和排水孔34-2，收集水槽34-1用于收集挡风玻璃49和车门玻璃50的水，通过排水孔34-2，然后经过电动阀三35进入灰水箱40。

清水箱4、热水箱16、灰水箱40和黑水箱47中均设置防浪板4-6，用来防止房车行进过程中，箱中水随车辆晃动，有效减轻车辆的振动，提高了车辆行车安全。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本发明的保护范围。
