专利摘要

本实用新型公开了一种制备高性能聚合物的装置，它包括可定型盛装袋体和自粘合密封袋口，所述可定型盛装袋体为由纸塑材料构成的一端开口的可定型的用以盛装聚合物原料的袋状结构，所述纸塑材料由外层的纸材层和内层的防水防漏气塑料层构成，所述自粘合密封袋口位于所述可定型盛装袋体的开口处，在所述可定型盛装袋体上设有用以向袋体内充气的充气装置。通过本实用新型的使用，可使产品辐照剂量分散性大大降低，能量利用率相应提高；它可以在500kGy以下累积辐照剂量下重复使用；充气后外型仍可固定；不需现场布放剂量计，省时省力。本实用新型适合于淀粉、纤维素、壳聚糖等聚合物改性企业使用。

权利要求

1.一种制备高性能聚合物的装置，其特征在于它包括可定型盛装袋体（1）和自粘合密封袋口（2），所述可定型盛装袋体（1）为由纸塑材料构成的一端开口的可定型的用以盛装聚合物原料的袋状结构，所述纸塑材料由外层的纸材层和内层的防水防漏气塑料层构成，所述自粘合密封袋口（2）位于所述可定型盛装袋体（1）的开口处，在所述可定型盛装袋体（1）上设有用以向袋体内充气的充气装置（3）。

2.根据权利要求1所述的制备高性能聚合物的装置，其特征在于在所述可定型盛装袋体（1）外设有一个或多个辐照剂量标签（4）。

3.根据权利要求2所述的制备高性能聚合物的装置，其特征在于所述辐照剂量标签（4）通过粘合剂层粘附于所述可定型盛装袋体（1）上。

4.根据权利要求1所述的制备高性能聚合物的装置，其特征在于所述可定型盛装袋体（1）的形状为长方体扁平结构形状。

5.根据权利要求1所述的制备高性能聚合物的装置，其特征在于所述自粘合密封袋口（2）的内表面涂有宽度为2～3cm的粘合剂层。

6.根据权利要求1所述的制备高性能聚合物的装置，其特征在于所述充气装置（3）设于靠近所述自粘合密封袋口（2）的可定型盛装袋体（1）上，或者设于所述自粘合密封袋口（2）处。

7.根据权利要求1或6所述的制备高性能聚合物的装置，其特征在于所述充气装置（3）为可封闭充气管、可封闭充气孔或气门芯式插孔。

8.根据权利要求7所述的制备高性能聚合物的装置，其特征在于所述充气装置（3）的管径或孔径f为2～3mm。

9.根据权利要求1所述的制备高性能聚合物的装置，其特征在于在所述可定型盛装袋体（1）的外表面上设有多个辐照剂量标签。

10.根据权利要求4所述的制备高性能聚合物的装置，其特征在于所述可定型盛装袋体（1）的长度´宽度´厚度尺寸分别不大于40cm´30cm´ 8cm。

说明书

技术领域

本实用新型属于高聚物改性及其应用技术领域，具体涉及一种应用高能射线辐射技术制备性能优异聚合物的辐照专用装置。

背景技术

已有研究表明，聚合物经高能辐射(γ射线、X射线、电子束)后会产生两种结果：1)辐射交联：辐射使聚合物主链线性分子间通过化学键相连接，聚合物分子量随着吸收剂量增加而增加，直至形成三维网状结构的聚合物。2)辐射降解：辐射聚合物发生主链断裂，结果分子量、聚合度下降，最终形成分子量较小的低聚物。多数聚合物被辐照时，交联和降解反应同时发生，但总有一种是主要的。聚合物辐射后，随着大分子结构的变化，其化学特性、物理和机械性能都发生显著变化，称之为聚合物辐照改性。如淀粉辐照后，浆液具有良好的粘附性，浆膜拉伸强度、韧性和溶解性提高。目前较多采用的是Co-60γ射线辐照方法。

通过控制辐照剂量及环境条件(气氛、湿度)可获得所需的聚合物辐射改性的性能指标。辐照剂量的一致性是保证聚合物产品的质量稳定的重要条件。目前，粉剂、颗粒类聚合物辐照主要采用φ25～50cm的铁桶、木板桶或25～50kg的聚乙烯袋盛装进行辐照。此类产品工业化辐照生产过程中，产品剂量分散性，辐照气氛(O2、N2)、湿度调控问题，至今没有很好解决。

发明内容

本实用新型的目的是针对粉剂、颗粒类等聚合物辐射改性过程中剂量不均匀度大、产品气氛不可调节等难题，设计一种实用、成本低的专用辐照装置。

本实用新型的技术方案是：

一种制备高性能聚合物的装置，它包括可定型盛装袋体和自粘合密封袋口，所述可定型盛装袋体为由纸塑材料构成的一端开口的可定型的用以盛装聚合物原料的袋状结构，所述纸塑材料由外层的纸材层和内层的防水防漏气塑料层构成，所述自粘合密封袋口位于所述可定型盛装袋体的开口处，在所述可定型盛装袋体上设有用以向袋体内充气的充气装置。

本装置中，在可定型盛装袋体外可以进一步设有一个或多个辐照剂量标签。该辐照剂量标签通过粘合剂粘附于所述可定型盛装袋体上。

本装置中的可定型盛装袋体由纸塑材料做成，其形状为长方体扁平结构形状。在一种优选方案中，可定型盛装袋体的长度×宽度×厚度尺寸分别不大于40cm×30cm×8cm。

本实用新型的自粘合密封袋口的内表面涂有宽度为2～3cm的粘合剂层。

充气装置可以设于靠近所述自粘合密封袋口的可定型盛装袋体上，或者也可设于所述自粘合密封袋口处。

充气装置具体可以为可封闭充气管、可封闭充气孔或气门芯式插孔。充气装置的管径或孔径φ为2～3mm。

本装置可以进一步在可定型盛装袋体的外表面上设有多个辐照剂量标签。

本实用新型的有益效果：

1.产品辐照剂量分散性大大降低，能量利用率相应提高。本实用新型提供的高性能聚合物的装置由纸塑材料构成，具有纸质的挺括特性，整体外型是八个角结构，便于辐照过程中翻倒、换层换面及码放的严密和精准定位。目前使用的蛇皮袋或纸板桶，翻倒过程中容易滑层、错位，间隙大。从而，使得产品辐照的剂量不均度由目前的大于1.5减小至小于1.2。

2.可以在500kGy以下累积辐照剂量下重复使用。通常的纸桶、纸袋等纸质材料辐照50kGy后，纤维素大分子逐渐降解，机械强度下降。本实用新型选用高结晶度纸塑材料，在500kGy累积辐照剂量内，随着辐照剂量增加，机械强度稳定。

3.充气后外型仍可固定。塑料包装充气后成椭圆形，堆放更加困难。本装置在0.1MPa内压下，基本保持原有长方体扁平形状，同时，方便对包装袋进行整形。采用气门芯充气结构，当粉剂、颗粒类聚合物辐照后生成气体，能增强气密性。

4.不需现场布放剂量计，省时省力。剂量计由本装置一次成型完成，节约了大量人力物力。

5.通过本实用新型的使用，可使产品辐照剂量分散性大大降低，能量利用率相应提高；可以在500kGy以下累积辐照剂量下重复使用；充气后外型仍可固定；不需现场布放剂量计，省时省力。本实用新型适合于淀粉、纤维素、壳聚糖等聚合物改性企业使用。

附图说明

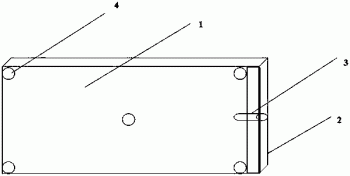

图1是本实用新型的一种结构示意图；

图中，1-可定型盛装袋体，2-自粘合密封袋口，3-充气装置，4-辐照剂量标签；

图2是本实用新型制备高性能聚合物的装置辐照过程中翻倒换层换面示意图；

具体的翻倒换层换面方法为：1)产品包装袋放1#、2#、3#、4#，平放或竖放共4袋，2)翻倒换层换面方法1#→↓4#，2#→↓3#。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

如图1所示，本制备高性能聚合物的装置主要由可定型盛装袋体1、自粘合密封袋口2、充气装置3和辐照剂量标签4组成。

其中可定型盛装袋体1为由纸塑材料构成的一端开口的可定型的用以盛装聚合物原料的袋状结构。可定型盛装袋体1的外形或以为正方体或长方体，在一种优选方案中，可定型盛装袋体1具有长方体扁平结构形状，其长度×宽度×厚度尺寸分别小于40cm×30cm×8cm。

构成可定型盛装袋体1的材料是纸塑材料，需满足定型、防水、不透气等多种要求，一种优选的纸塑材料由外层的高结晶度纤维素纸材层和内层的防水防漏气塑料层构成。

自粘合密封袋口2位于所述可定型盛装袋体1的开口处，在自粘合密封袋口2的内表面涂有宽度为2～3cm的粘合剂层，通过该粘合剂层可以实现自粘合密封袋口2的封闭。

在可定型盛装袋体1上设有用以向袋体内充气的充气装置3。该充气装置3可以设于靠近所述自粘合密封袋口2的可定型盛装袋体1上，或者设于所述自粘合密封袋口2处。充气装置3为可封闭充气管、可封闭充气孔或气门芯式插孔，充气装置3的管径或孔径φ为2～3mm。一种具体方案为充气装置3由气门芯式插孔构成，孔径φ2～3mm，粘合在距袋口1/3位置的可定型盛装袋体1上。

一个或多个辐照剂量标签4设在可定型盛装袋体1外。辐照剂量标签4为贴纸状标签如图1所示，该剂量标签通过粘合剂层粘附于可定型盛装袋体1上的剂量受控位置。进一步的，可以在可定型盛装袋体1的外表面包括可定型盛装袋体的两端上设有多个辐照剂量标签。

本高性能聚合物的装置的制备和使用方法可包括如下步骤：

1)准备纸塑材料和模具；2)先压制一端开口的可定型盛装袋体；3)用涂敷法在袋口内侧覆盖一层粘合剂；4)用涂敷法在袋体中央和四角位置的外表面或其他剂量受控区域覆盖粘合剂并粘附剂量标签；5)粘合充气孔；6)当粉剂、颗粒类聚合物装满后，整袋热压密封；7)根据需要充入氧气或惰性气体。

这里提供了一种具体的制备高性能聚合物的装置，它包括可定型盛装袋体，制作袋体的纸塑材料由外层的结晶度大于30％纸材和内层的聚乙烯塑材料构成，可定型盛装袋体的形状为一端开口的长度×宽度×厚度尺寸为40cm×30cm×8cm长方体扁平体状袋子，袋口内表面涂覆宽度3cm的粘合剂构成自粘合密封袋口；袋体中央、对角外侧区域粘合变色薄膜一组，共5点；将孔径φ2～3mm充气孔粘合在袋口10cm处；装入玉米淀粉7.5kg，在40cm处捏合热压密封成型；充入氮气气压达到0.1MPa。具体辐照处理时，可将本辐照制备高性能聚合物的装置进行翻转，具体的翻转方法如图2所示，先将本装置放于1#、2#、3#、4#位置，平放或竖放共4袋，需要翻转时，按照1#→↓4#、2#→↓3#的翻倒换层换面方法进行。

采用本实用新型制备的高性能聚合物装置与其他常规容器盛装淀粉产品进行辐照，计算产品吸收剂量的不均匀度，结果如表1所示。

表1各类容器盛装淀粉辐照的产品吸收剂量不均匀度比较

项目尺寸(长×宽×厚度)产品吸收剂量不均匀度本实用新型40cm×30cm×8cm1.1蛇皮袋40cm×30cm×15cm(最大)1.5纸箱40cm×30cm×25cm1.5纸板桶φ35cm，高50cm1.8

影响本发明未涉及部分均与现有技术相同或可采用现有技术加以实现。
