用于治疗或预防伤疤和/或瘢痕的设备和绷带及其方法和套件

IPC分类号 : A61L15/12,C08L25/00,C08F20/00

申请号

CN200780036288.6

可选规格: 数量

库存1件

确认取消

￥30000; 库存1件

首页

立即咨询

看了又看

专利摘要

描述了能够控制或调节伤口的机械环境以改善伤疤和/或瘢痕形成的设备、绷带、套件和方法。伤口的机械环境包括应力、应变和应力与应变的任何组合。对伤口机械环境的控制可以是主动的、被动的、动态的或静态的。所述设备构造成以可移除的方式固定至伤口位置附近的皮肤并保护伤口使之免受内源和/或外源应力的影响。

权利要求

1.一种用于改善伤口位置处的伤疤或瘢痕形成的设备，其中所述设备构造成以可移除的方式固定至所述伤口位置附近的皮肤表面，并且保护所述伤口使之免受内源或外源应力的影响。

2.如权利要求1所述的设备，其中所述设备构造成保护所述伤口使之免受内源和外源应力的影响。

3.如权利要求1所述的设备，其中所述设备包括聚合物。

4.如权利要求3所述的设备，其中所述设备包括硅树脂聚合物或形状记忆聚合物。

5.如权利要求4所述的设备，包括选自由丙烯酸基的、苯乙烯基的和环氧基的形状记忆聚合物所组成的组的形状记忆聚合物。

6.如权利要求1所述的设备，其中所述设备构造成通过粘接材料以可移除的方式固定至皮肤表面。

7.如权利要求6所述的设备，其中所述粘接材料选自由聚丙烯酸基的、聚异丁烯基的、以及硅树脂基的压敏粘接剂所组成的组。

8.如权利要求1所述的设备，其中所述设备构造成通过皮肤穿刺设备以可移除的方式固定至皮肤表面。

9.如权利要求8所述的设备，其中所述皮肤穿刺设备包括至少一个微针。

10.如权利要求1所述的设备，其中所述设备的形状选自由矩形、圆形、方形、梯形、环形、卵形和扇形及其组合所组成的组。

11.如权利要求10所述的设备，其中所述设备的形状为圆形。

12.如权利要求10所述的设备，其中所述设备的形状为环形。

13.如权利要求10所述的设备，其中所述设备的形状为矩形。

14.如权利要求1所述的设备，其中所述设备的至少一部分以透明材料制成。

15.如权利要求1所述的设备，包括至少一个孔口。

16.如权利要求1所述的设备，其中所述设备的至少一部分是有孔的。

17.如权利要求1所述的设备，其中所述设备构造成主动地保护所述伤口使之免受内源应力的影响。

18.如权利要求1所述的设备，其中所述设备构造成主动地保护所述伤口使之免受外源应力的影响。

19.如权利要求1所述的设备，其中所述设备构造成被动地保护所述伤口使之免受内源应力的影响。

20.如权利要求1所述的设备，其中所述设备构造成被动地保护所述伤口使之免受外源应力的影响。

21.如权利要求1所述的设备，其中所述设备构造成以动态的方式保护所述伤口使之免受内源应力的影响。

22.如权利要求1所述的设备，其中所述设备构造成以动态的方式保护所述伤口使之免受外源应力的影响。

23.如权利要求1所述的设备，其中所述设备构造成以静态的方式保护所述伤口使之免受内源应力的影响。

24.如权利要求1所述的设备，其中所述设备构造成以静态的方式保护所述伤口使之免受外源应力的影响。

25.如权利要求1所述的设备，进一步包括活性剂。

26.如权利要求25所述的设备，其中所述活性剂选自由药用组分、蛋白质、维他命及其组合所组成的组。

27.如权利要求1所述的设备，进一步包括用于改变所述皮肤表面处的温度的机构。

28.如权利要求27所述的设备，其中所述机构是电子式的。

29.如权利要求27所述的设备，其中所述机构是化学式的。

30.如权利要求27所述的设备，其中所述机构是机械式的。

31.如权利要求1所述的设备，其中所述机构是闭合式的。

32.如权利要求1所述的设备，进一步包括导致所述设备的至少一部分的颜色改变的机构。

33.如权利要求32所述的设备，其中所述颜色改变对应于设备刚度的变化。

34.如权利要求32所述的设备，其中所述颜色改变对应于设备功效的变化。

35.一种用于改善伤口位置处的伤疤或瘢痕形成的绷带，其中所述绷带构造成以可移除的方式固定至皮肤表面，并且其中所述绷带具有第一张紧构型和第二松弛构型。

36.如权利要求35所述的绷带，其中所述绷带包括聚合物。

37.如权利要求36所述的绷带，其中所述聚合物包括硅树脂聚合物或形状记忆聚合物。

38.如权利要求37所述的绷带，其中所述设备包括选自由丙烯酸基的形状记忆聚合物、苯乙烯基的形状记忆聚合物和环氧基的形状记忆聚合物所组成的组的形状记忆聚合物。

39.如权利要求35所述的绷带，其中所述第一张紧构型是机械诱导的。

40.如权利要求39所述的绷带，其中弹簧元件诱导所述第一张紧构型。

41.如权利要求35所述的绷带，其中所述第一张紧构型至少部分地由压电元件诱导。

42.如权利要求35所述的绷带，其中所述第一张紧构型至少部分地以静电方式诱导。

43.如权利要求35所述的绷带，其中所述绷带构造成通过粘接材料以可移除的方式固定至皮肤表面。

44.如权利要求43所述的绷带，其中所述粘接材料选自由聚丙烯酸基的、聚异丁烯基的、以及硅树脂基的压敏粘接剂所组成的组。

45.如权利要求35所述的绷带，其中所述绷带的形状选自由矩形、圆形、方形、梯形、环形、卵形和扇形及其组合所组成的组。

46.如权利要求45所述的绷带，其中所述绷带的形状为圆形。

47.如权利要求45所述的绷带，其中所述绷带的形状为环形。

48.如权利要求45所述的绷带，其中所述绷带的形状为矩形。

49.如权利要求35所述的绷带，其中所述绷带的至少一部分以透明材料制成。

50.如权利要求35所述的绷带，进一步包括活性剂。

51.如权利要求50所述的绷带，其中所述活性剂选自由药用组分、蛋白质、维他命及其组合所组成的组。

52.如权利要求35所述的绷带，进一步包括用于改变所述皮肤表面处的温度的机构。

53.如权利要求52所述的绷带，其中所述机构是电子式的。

54.如权利要求52所述的绷带，其中所述机构是化学式的。

55.如权利要求52所述的绷带，其中所述机构是机械式的。

56.如权利要求35所述的绷带，其中所述绷带是闭合式的。

57.如权利要求35所述的绷带，进一步包括导致所述绷带的至少一部分的颜色改变的机构。

58.如权利要求57所述的绷带，其中所述颜色改变对应于绷带刚度的变化。

59.如权利要求57所述的绷带，其中所述颜色改变对应于绷带功效的变化。

60.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约10％。

61.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约20％。

62.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约30％。

63.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约40％。

64.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约50％。

65.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约70％。

66.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约80％。

67.如权利要求35所述的绷带，其中所述第一构型相对于其松弛构型张紧大约100％。

68.一种用于改善伤口位置处的伤疤或瘢痕形成的绷带，其中所述绷带包括：

至少第一、第二和第三构型，并且

构造成在所述第二构型下以可移除的方式固定至皮肤表面，以及在所述第二构型下能够被致动而采取第三构型，其中所述第二构型相对于所述第一构型被张紧。

69.如权利要求68所述的绷带，其中所述第二构型被热致动而采取所述第三构型。

70.如权利要求69所述的绷带，其中所述第三构型基本上与所述第一构型相同。

71.如权利要求69所述的绷带，其中所述第三构型在至少一个方向上不同于所述第二构型。

72.如权利要求69所述的绷带，其中所述第三构型在至少两个方向上不同于所述第二构型。

73.如权利要求69所述的绷带，其中所述第三构型至少部分地由置于所述绷带上的约束确定。

74.如权利要求73所述的绷带，其中所述约束受皮肤柔顺性的影响。

75.如权利要求69所述的绷带，其中所述绷带包括聚合物。

76.如权利要求75所述的绷带，其中所述绷带包括硅树脂聚合物或形状记忆聚合物。

77.如权利要求76所述的绷带，其中所述绷带包括选自由丙烯酸基的形状记忆聚合物、苯乙烯基的形状记忆聚合物和环氧基的形状记忆聚合物所组成的组的形状记忆聚合物。

78.如权利要求69所述的绷带，其中所述第二构型构造成通过粘接材料以可移除的方式固定至皮肤表面。

79.如权利要求78所述的绷带，其中所述粘接材料选自由聚丙烯酸基的、聚异丁烯基的、以及硅树脂基的压敏粘接剂所组成的组。

80.如权利要求69所述的绷带，其中所述绷带的形状选自由矩形、圆形、梯形、环形、卵形和扇形及其组合所组成的组。

81.如权利要求69所述的绷带，其中所述绷带的至少一部分以透明材料制成。

82.如权利要求69所述的绷带，进一步包括活性剂。

83.如权利要求82所述的绷带，其中所述活性剂选自由药用组分、蛋白质、维他命及其组合所组成的组。

84.如权利要求69所述的绷带，进一步包括用于改变所述皮肤表面处的温度的机构。

85.如权利要求84所述的绷带，其中所述机构是电子式的。

86.如权利要求84所述的绷带，其中所述机构是化学式的。

87.如权利要求84所述的绷带，其中所述机构是机械式的。

88.如权利要求69所述的绷带，进一步包括导致所述绷带的至少一部分的颜色改变的机构。

89.如权利要求88所述的绷带，其中所述颜色改变对应于绷带刚度的变化。

90.如权利要求88所述的绷带，其中所述颜色改变对应于绷带功效的变化。

91.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约5％。

92.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约10％。

93.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约20％。

94.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约30％。

95.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约40％。

96.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约50％。

97.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约70％。

98.如权利要求69所述的绷带，其中所述第二构型相对于所述第一构型张紧大约100％。

99.如权利要求71所述的绷带，其中所述第三构型在至少一个方向上与所述第一构型的不同小于大约10％。

100.如权利要求72所述的绷带，其中所述第三构型在至少两个方向上与所述第一构型的不同小于大约10％。

101.一种用于改善伤疤或瘢痕形成的套件，其在封装组合内包括：

至少两个设备，其中每个设备构造成以可移除的方式固定至伤口位置附近的皮肤表面，并且保护所述伤口使之免受内源或外源应力的影响。

102.如权利要求101所述的套件，其中每个设备构造成保护所述伤口使之免受内源和外源应力的影响。

103.如权利要求101所述的套件，其中所述至少两个设备颜色不同。

104.如权利要求101所述的套件，其中所述至少两个设备形状不同。

105.如权利要求101所述的套件，其中形状独立地选自由矩形、圆形、方形、梯形、环形、卵形和扇形及其组合所组成的组。

106.如权利要求101所述的套件，其中所述至少两个设备大小不同。

107.如权利要求101所述的套件，其中所述至少两个设备厚度不同。

108.如权利要求101所述的套件，其中所述至少两个设备构造成以不同的量保护伤口使之免受内源应力的影响。

109.如权利要求101所述的套件，其中所述至少两个设备构造成以不同的量保护伤口使之免受外源应力的影响。

110.如权利要求101所述的套件，进一步包括如何使用所述套件的说明。

111.如权利要求101所述的套件，进一步包括加热枪。

112.如权利要求101所述的套件，进一步包括至少一种伤口敷料。

113.如权利要求101所述的套件，进一步包括至少一个伤口清洁器。

114.一种用于改善伤疤或瘢痕形成的方法，包括：

在伤口附近给皮肤施加一设备，所述设备构造成保护所述伤口使之免受内源或外源应力的影响。

115.如权利要求114所述的方法，其中所述设备构造成保护所述伤口使之免受内源和外源应力的影响。

116.如权利要求114所述的方法，其中所述设备的施加在伤口愈合的增殖阶段期间进行。

117.如权利要求114所述的方法，其中所述设备的施加持续至少大约10天。

118.如权利要求114所述的方法，其中所述设备的施加持续至少大约20天。

119.如权利要求114所述的方法，其中所述设备的施加持续至少大约30天。

120.如权利要求114所述的方法，其中所述设备的施加持续至少大约40天。

121.如权利要求114所述的方法，其中所述设备的施加持续至少大约50天。

122.如权利要求114所述的方法，其中所述设备的施加持续至少大约60天。

123.如权利要求114所述的方法，其中所述设备的施加持续至少大约70天。

124.如权利要求114所述的方法，其中所述设备的施加持续至少大约80天。

125.如权利要求114所述的方法，其中所述设备的施加持续至少大约90天。

126.如权利要求114所述的方法，其中所述设备的施加持续至少大约100天。

127.如权利要求114所述的方法，进一步包括在一段时间后移除所述设备。

128.如权利要求127所述的方法，其中所述时间段是预先确定的。

129.如权利要求114所述的方法，进一步包括在所述伤口附近给皮肤施加第二设备，其中所述第二设备构造成保护所述伤口使之免受内源或外源应力的影响。

130.如权利要求129所述的方法，其中所述第二设备构造成保护所述伤口使之免受内源和外源应力的影响。

131.如权利要求114所述的方法，进一步包括在所述伤口附近给皮肤施加第二设备，其中所述第二设备构造成以可移除的方式固定至皮肤表面并在至少一个方向上减小伤口应力。

说明书

技术领域

本文中说明的设备、套件和方法涉及伤口愈合领域，特别地，涉及伤疤治疗和改善伤疤形成。例如，本文中说明的设备、套件和方法可用于伤疤和/或瘢痕的治疗、改善或预防。

技术背景

背景技术

作为自然伤口愈合过程的一部分，伤疤由于皮肤创伤形成。伤口愈合是一个长期并连续的过程，尽管其通常被认为是分阶段进行的。该过程在受创后立即以炎症阶段开始。在此阶段期间——该阶段通常持续两天至一周(取决于伤口)，受损的组织和异物从伤口除去。在炎症阶段后是增殖阶段，增殖阶段的特征在于纤维原细胞的增殖以及胶原和蛋白多糖的生成。在增殖阶段期间合成细胞间质以提供伤口的结构完整性。增殖阶段通常持续大约四天至数周，取决于伤口的性质，并且通常在此阶段期间形成肥厚性伤疤。最后的阶段称为重塑阶段。在重塑阶段期间，先前形成且随机组织的间质被重塑成高度交联且整齐的有组织的结构以增加机械强度。

尽管描述肥厚性伤疤的组织学特征已经被良好地记载，但是其病理生理学不是公知的。肥厚性伤疤是过度伤口愈合的副产物，并且通常导致细胞、胶原和蛋白多糖的过量生成。通常，这些伤疤由组织束的随机分布导致且特征也在于此。这些伤疤的外观(即大小、形状和颜色)根据其形成的身体部位、以及受影响的人的人种而变化。肥厚性伤疤是非常普遍的，并且可在皮肤的任何全厚度创伤后出现。近来，在美国专利申请公开第2006/0037091号(美国专利申请第11/135,592号，名称为“Method forProducing Hypertrophic Scarring Animal Model for Identification ofAgents for Prevention and Treatment of Human Hypertrophic Scarring(用于建立识别用于预防和治疗人体肥厚性伤疤的制剂的肥厚性伤疤动物模型的方法)”，于2005年5月24日提交)中已经示出，机械应力可增加鼠科动物模型中的肥厚性伤疤，在此将其全部内容以参引的方式结合入本文中。

瘢痕的特征通常在于由高度增生物质形成的瘤——其出现在敏感个体的真皮和附近的皮下组织中，最常见的是在外伤后发生。瘢痕通常比肥厚性伤疤更严重，因为它们趋于侵入正常的附近组织，而肥厚性伤疤趋于保持限制在初始伤疤的界限内。

先前治疗伤疤和瘢痕的措施包括外科手术、硅胶敷料、类固醇、x-射线放射和冷冻疗法。这些技术的每一种都有缺点。或许最大的缺点在于这些方法中没有一种方法有效地在第一时间防止或改善伤疤或瘢痕的形成。也就是说，这些技术主要用于在伤疤已经充分形成之后对之进行治疗。

因此需要用于预防或改善伤疤和/或瘢痕形成的设备和方法。

发明内容

本文说明用于改善伤口位置处的伤疤和/或瘢痕形成的设备、绷带、套件和方法。通常，所述设备以可移除的方式固定至伤口位置附近的皮肤表面。所述设备构造成保护所述伤口使之免受内源的(即真皮的)或外源的(即生理的)应力的影响，在一些变例中，所述设备构造成保护所述伤口使之免受内源的和外源的应力的影响。

所述设备可以包括聚合物或由聚合物制成，所述聚合物诸如是形状记忆聚合物(例如丙烯酸基的、苯乙烯基的和环氧基的形状记忆聚合物)或生物相容的硅树脂。所述设备的至少一部分可以由透明材料制成或所述设备的至少一部分是有孔的。所述设备可以是闭合的或可以不是闭合的，在一些变例中所述设备是闭合的。类似地，所述设备可以包括孔口或可以不包括孔口，在一些变例中，所述设备包括至少一个孔口。

所述设备可以各种方式以可移除的方式固定至皮肤表面。设备例如通过粘接材料、通过皮肤穿刺设备等以可移除的方式固定至皮肤表面。适当的粘接材料包括压敏粘接剂，诸如聚丙烯酸基的、聚异丁烯基的、以及硅树脂基的压敏粘接剂。适当的皮肤穿刺设备包括微针、缝线、锚钉、钉针、微叉等。

所述设备可以具有任何适当的或期望的形状或尺寸。例如所述设备的形状可以选自由矩形、圆形、方形、梯形、环形、卵形和扇形及其组合所组成的组。例如，一些设备可以基本上为圆形，另一些可以基本上为环形，而还有一些可以基本上为矩形。

在一些变例中，所述设备构造成主动地保护所述伤口使之免受内源和/或外源应力的影响。在另一些变例中，所述设备构造成被动地保护所述伤口使之免受内源和/或外源应力的影响。所述设备可以构造成以动态的方式或静态的方式保护所述伤口使之免受内源应力和/或外源应力的影响。

所述设备还可以包括活性剂。所述活性剂可以是能够有助于伤口愈合过程的某些方面的任何适当的活性剂。例如，所述活性剂可以是药用组分、蛋白质(例如生长因子)、维他命(例如维他命E)及其组合。当然，所述设备可以包括一种以上的活性剂，且所述设备可以释放一种或多种活性剂。

在一些变例中，所述设备可以理想地包括用于改变所述皮肤表面处的温度的机构。所述机构可以是电子式的、化学式的、机械式的或其组合。以类似的方式，所述设备可以包括导致所述设备的至少一部分的颜色改变的机构。例如，所述颜色改变能够对应于设备刚度、设备功效等的变化。

本发明还公开了用于改善伤口位置处的伤疤和/或瘢痕形成的绷带。通常，所述绷带构造成以可移除的方式固定至皮肤表面，并且具有第一张紧构型和第二松弛构型。在一些变例中，所述第一构型相对于其松弛构型张紧大约5％。在另一些变例中，所述第一构型相对于其松弛构型张紧大约10％、15％或20％。在再一些变例中，所述第一构型相对于其松弛构型张紧大约25％、30％、35％、40％、45％、50％、55％、60％、65％、70％、75％、80％、85％、90％、95％或100％。应该理解术语“大约”用于这些百分比中的每一个。

所述绷带可以包括聚合物，例如生物相容的硅树脂聚合物或形状记忆聚合物。适合的形状记忆聚合物在上文中描述。与上文描述的设备相同，绷带可通过任何期望方式可移除地固定至皮肤表面，可以包括一种或多种活性剂，可以包括用于改变所述皮肤表面处的温度的机构，或可以包括导致所述绷带的至少一部分的颜色改变的机构。类似地，绷带可具有任何适当的形状或尺寸。绷带的至少一部分可以由透明材料制成，且绷带可以是闭合的或可以不是闭合的。

本文还描述用于改善伤口位置处的伤疤和/或瘢痕形成的绷带，其中所述绷带包括至少第一、第二和第三构型。所述第二构型相对于所述第一构型被张紧。绷带在所述第二构型下以可移除的方式固定至皮肤表面，以及在所述第二构型下能够被致动而采取第三构型。在一些变例中，第二构型被热致动(例如，通过体热、加热垫、吹风机、加热枪等热致动)而采取第三构型。

在一些变例中，所述第二构型相对于所述第一构型张紧大约5％。在另一些变例中，所述第二构型相对于所述第一构型张紧大约10％、大约15％或大约20％。在再一些变例中，所述第二构型相对于所述第一构型应变大约25％、30％、35％、40％、45％、50％、55％、60％、65％、70％、75％、80％、85％、90％、95％或100％。再次地，术语“大约”用于这些百分比中的每一个。

第三构型可以与第一构型相同，也可以与第一构型不同，在一些变例中第三构型与第一构型基本上相同。在另一些变例中，第三构型在至少一个方向上不同于第二构型。在再一些变例中，第三构型在至少两个方向上不同于第二构型。在一些变例中，第三构型在至少一个方向上与第一构型的不同小于约10％。在另一些变例中，第三构型在至少两个方向上与第一构型的不同小于约10％。在一些变例中，第三构型至少部分地由置于绷带上的约束确定，所述约束可以受皮肤柔顺性的影响，也可以不受皮肤柔顺性的影响。

本文还描述用于改善伤疤或瘢痕形成的套件。所述套件在封装的组合中包括至少两个设备。每个设备构造成以可移除的方式固定至伤口位置附近的皮肤表面以保护伤口使之免受内源和/或外源应力的影响。在套件的一些变例中，设备具有不同的颜色或形状。所述设备还可以具有不同的尺寸和厚度。所述至少两个设备构造成以不同的量保护伤口使之免受内源和/或外源应力的影响。所述套件还可以包括用于指示如何使用所述设备的说明、吹风机、加热枪、加热垫、伤口敷料、至少一个伤口清洁器以及其它适当或有用的材料。

还描述了用于改善伤疤或瘢痕形成的方法。通常，所述方法包括在伤口附近给皮肤施加构造成保护所述伤口使之免受内源和/或外源应力的影响的设备。所述设备可以在伤口愈合过程期间的任何适当时间施加，在一些变例中，所述设备在伤口愈合的增殖阶段施加。类似地，所述设备可以施加至伤口任何适当长的时间。例如，所述设备可以施加至伤口至少大约10天、至少大约20天、至少大约30天、至少大约40天、至少大约50天、至少大约60天、至少大约70天、至少大约80天、至少大约90天、或至少大约100天。在一些变例中，所述设备可以施加至伤口更长时间，例如大约6个月、大约9个月、大约12个月或大约15个月。在一些变例中，所述方法包括在一段时间后移除所述设备，其中所述时间段可以是预先确定的也可以不是预先确定的。

所述方法还可以包括在伤口附近给皮肤施加第二设备。所述第二设备可以构造成保护所述伤口使之免受内源的和/或外源的应力的影响，或者可以构造成以可移除的方式固定至皮肤表面并构造成在至少一个方向上减小伤口应力。

附图说明

图1是施加至伤口位置附近的皮肤表面的示例性设备的示意图。

图2A是具有粘接层的示例性设备的剖视图。图2B是具有粘接层和伤口敷料的设备的剖视图。图2C是图2B中示出的设备的仰视图。

图3A是具有粘接层和伤口敷料的示例性设备的剖视图。图3B是图3A中所示设备的俯视图。

图4A是具有孔口的设备的剖视图。图4B是图4A中所示设备的俯视图。

图5是具有多个孔口的设备的俯视图。

图6是固定至伤口位置附近的皮肤表面的设备或绷带的剖视图。

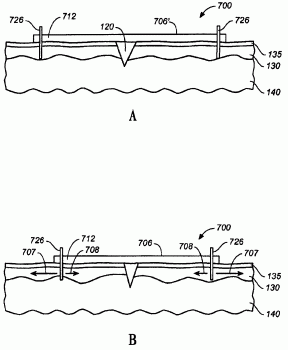

图7A是具有固定至伤口位置附近的皮肤表面的第一张紧构型的设备或绷带的剖视图。图7B是图7A中所示设备处于松弛构型时的剖视图。

图8A-B是具有主要在一个方向上张紧的第一张紧构型的设备或绷带的俯视图。

图9A-B是具有在两个方向上张紧的第一张紧构型的设备或绷带的俯视图。

图10A提供具有第一构型和第二构型的设备或绷带的变例的俯视图，其中第二构型相对于第一构型拉紧。图10B示出图10A所示的设备或绷带的张紧构型在没有显著约束的情况下时的恢复。图10C示出图10A所示的设备或绷带的张紧构型在存在沿一个方向的约束的情况下时的恢复。

图11示出包括金属丝或纤维的设备。

图12A-D示出具有第一构型、附接至皮肤的张紧的第二构型、和附接至皮肤的第三构型的设备或绷带。所述第三构型在一个方向上不同于第二构型。

图13A-D示出具有第一构型、附接至皮肤的张紧的第二构型、和附接至皮肤的第三构型的设备或绷带。所述第三构型在两个方向上不同于第二构型。

图14A-D示出第三构型在两个方向上不同于第二构型的设备或绷带的其它变例。

图15A-B示出能够优先地在一个方向上保护伤口使之免受内源和/或外源应力影响的设备或绷带。

图16A-B示出能够优先地在一个方向上保护伤口使之免受内源和/或外源应力影响的设备或绷带的其它变例。

图17示出下述示例1中使用的机械式张紧设备的俯视图。

图18示出在示例1的鼠模型中施加的伤口应力，其中伤口在大致正交于切口方向的方向上受到应力。

图19示出在示例1的鼠模型中施加的伤口应力，其中伤口在大致平行于切口方向的方向上受到应力。

图20示出机械负载对伤疤体积的定性影响。

图21A和图21B是示出在(相应地)施加本文中所述的设备之前或之后施加在人前臂皮肤上的应变的光学显微图。

图22示出施加在皮肤上的应变，其为设备背衬中的初始应变的函数。

图23示出施加在皮肤上的应力，其为时间的函数，随压敏粘接剂的配方而变化。

图24说明在设备附接之后起始阶段期间的粘弹性恢复的程度以及后续的应力。

图25是示出在应力下附接至皮肤的设备的光学显微图，在其中心处具有无压敏粘接剂的区域。

具体实施方式

创伤的机械环境可能是组织对创伤的反应的重要因素。所述机械环境包括外源应力(即生理应力，其包括通过肌肉动作或身体运动传递至伤口的应力)和内源应力(即由皮肤本身的物理特性产生的真皮应力，包括由于皮肤的肿大或收缩在伤口位置处引起的应力)。皮肤包括外角质层、表皮和真皮。本文中描述的设备、绷带、套件和方法能够控制或调节伤口的机械环境以改善伤疤和/或瘢痕的形成。伤口的机械环境包括应力、应变以及应力和应变的任何组合。伤口机械环境的控制能够是主动的或被动的、动态的(例如通过施加振荡应力)或静态的。本文中描述的设备和方法能够保护伤口使之免受其机械环境的影响。术语“保护”意指促进伤口所受应力的卸载以及提供物理屏障来抵抗接触、感染等。本文中描述的设备和方法能够通过卸载伤口以及周围组织所受的内源应力和/或外源应力而保护伤口。这样，本文中描述的设备和方法能够将伤口和周围组织所受的应力降低到比正常皮肤和组织所受应力要低的程度。卸载伤口附近的内源和/或外源应力能够改善伤疤、肥厚性伤疤或瘢痕的形成。

细胞的外部机械环境能够触发细胞内的生物学响应并改变细胞行为。细胞能够通过整联蛋白(细胞质膜中的整合蛋白)以及细胞内通路来感测和响应其机械环境的变化。细胞内通路起始于附接至细胞膜的受体和能够感测机械力的细胞膜。例如，机械力能够导致细胞素、趋化因子、生长因子和其它能够增加或引起炎症响应的生物活性化合物的分泌。此种分泌能够作用于分泌它们的细胞中(胞内分泌(intracrine))、作用于分泌它们的细胞上(自分泌(autocrine))、作用于分泌它们的细胞的周围细胞(旁分泌(paracrine))、或者作用于距离分泌点一定距离处(内分泌(endocrine))。胞内分泌的干涉能够改变细胞信号，这又能改变细胞行为和生理——包括伤口细胞的补充、伤口处细胞的增殖、以及伤口中细胞的死亡。此外，会影响细胞间质。

伤口的愈合和伤疤与瘢痕的形成

如上所述，伤口的愈合过程分成三个阶段：早期炎症阶段、增殖阶段以及重塑。炎症阶段在受创后立即发生并通常持续大约两天至一周。血液凝结以停止失血，并且释放因子来吸引能够将死细胞、细菌和受损组织从伤口去除的细胞。此外，释放因子来启动伤口愈合的增殖阶段。在增殖阶段——其持续大约四天至数周，纤维原细胞生长并且通过分泌胶原和蛋白多糖而形成新的细胞间质。在增殖阶段的末期，纤维原细胞能够用于进一步收缩伤口。在重塑阶段，随机地定向的胶原沿着皮肤张紧线组织并交联。不再需要的细胞可凋亡。重塑阶段能够持续多周或多月，或者在受创后无限期地进行。在受创6-8周后，伤疤通常达到正常皮肤断裂强度的大约75-80％。通常，伤疤典型地具有三角形横截面。也就是说，伤疤通常在靠近皮肤表面(即角质层和表皮)处体积最小，并且随着其进入更深的真皮层而体积增加。

对于伤口愈合过程，通常有三种可能的结果。第一，可导致正常的伤疤。第二，可导致伤疤形成中的病态增加，诸如肥厚性伤疤或瘢痕的形成。第三，伤口可能不会完全愈合并且成为长期的伤口或溃疡。本文中所述的设备、套件和方法能够改善任何类型的伤疤的形成。此外，本文中所述的设备、套件和方法能够适用于多种伤口尺寸以及适用于不同的皮肤厚度，例如，设备可以构造成用于身体的不同区域。此外，本文中所述的设备、套件和方法能够适用于改善任何类型皮肤——例如任何身体部位、年龄、种族或状态——的伤疤形成。

不希望受任何特定的理论限制，我们相信在伤口愈合过程的增殖阶段早期产生的机械应变抑制细胞凋亡，导致细胞和间质的显著积聚，从而导致增大的伤疤或形成肥厚性伤疤。由于肥厚性伤疤和瘢痕之间在形成过量间质方面的潜在相似性，我们相信本文中所述的设备和方法也可以用于防止和治疗瘢痕。

设备

在此描述用于改善伤口位置处的伤疤和/或瘢痕形成的设备。所述伤疤可以是任何类型的伤疤，例如一般的伤疤、肥厚性伤疤等。通常，所述设备构造成适于以可移除的方式固定至伤口附近的皮肤表面。所述设备能够保护伤口使之免受来自皮肤本身的内源应力(例如通过角质层、表皮或真皮组织传递至伤口的应力)、和/或外源应力(例如通过身体运动或肌肉动作传递至伤口的应力)的影响。在一些变例中，设备保护伤口使之免受内源应力的影响，而对伤口上的外源应力没有影响，例如调节皮肤弹性特性等的设备。在另一些变例中，设备保护伤口使之免受外源应力的影响，而对伤口上的内源应力没有影响。此种变例可包括下述情况：肌肉和伤口周围的组织已经例如因为肉毒杆菌毒素等瘫痪。在又一些变例中，设备保护伤口使之既免受内源应力也免受外源应力的影响。

通过以可控的方式对伤口周围的表皮和真皮组织的较深层施加应力和应变，由此减小伤口位置本身处的拉力和压力，本文中所述的设备和绷带可以改善伤口位置处的伤疤的形成。伤口位置处的应力能够减小至低于正常皮肤和组织所受应力的程度。能够在一个、两个或三个方向上将应力或应变施加至周围组织，以在一个、两个或三个方向上减小伤口位置处的内源或外源应力。

参见图1，设备或绷带100包括本体112，本体112以可移除的方式固定至伤口位置120周围的皮肤表面135，如箭头116所示。设备100能够通过粘接剂或通过使用一个或多个皮肤穿刺设备(例如缝线、锚钉、微针、钉针等)以可移除的方式固定至皮肤表面(例如角质层和表皮)135。在某些变例中，设备以可移除的方式固定至皮肤表面下方的组织，例如缝线、锚钉、钉针等能够用于将设备以可移除的方式固定至一直到肌膜的真皮最深层。在图1所示的变例中，伤口120在表皮135下方延伸经过真皮130到达下皮或皮下组织140。尽管在图1中为了简单起见将设备100示出为单层，但是在此描述的设备能够包括多层并具有任何数量的不同构造。在某些变例中，设备包括保持独立的多个层。在另一些变例中，设备包括层叠构造的多个层。在又一些变例中，设备包括例如在一层压结构中结合或焊接在一起的多个层。

如图2A所示，设备200可包括用于将设备200以可移除的方式固定至皮肤的粘接层214。粘接层能够以任何适当的方式施加至将与皮肤接触的本体212的表面213。例如，粘接层214能够是环绕表面213外周的连续的层。在另一些变例中，粘接层214能够是大致覆盖表面213的连续层。粘接层214可以是表面213上的连续或非连续层。在一些变例中，粘接层214包括压敏粘接剂，例如聚丙烯酸基的、聚异丁烯基的、以及硅树脂基的压敏粘接剂等。如图2B所示，在一些变例中，设备200能够包括施加至伤口(未示出)的可选的伤口敷料218。设备200的将接触皮肤的表面213在图2C中示出。在此变例中，粘接层214和伤口敷料218的组合基本上覆盖表面213。在一些变例中(未示出)，伤口敷料可设置在粘接层的至少一部分上。替代地，如图3A-B所示，设备300的粘接层314可例如通过绕表面313的外周形成一个框来部分地覆盖本体312的表面313。可选的伤口敷料318能够居中地设置在由粘接剂314形成的框内。

设备的本体不需要是实心的。例如，如图4A-B中各侧视图和俯视图所示，设备400能够包括一个包含至少一个孔口422的本体412。如箭头416所示，孔口422可设置成围绕伤口120。如图5中所示，设备500能够包括一个包含多个孔口524的本体512。尽管图5示出孔口524成格栅方式设置，但是孔口能够随机设置或以任何适当的方式设置，例如，成排设置、成列设置、或成圆形、卵形或对角设置。孔口(例如图4和5中的孔口422、524)还可以具有任何适当的形状，例如为方形、矩形、四边形、卵形、圆形等。孔口还可以具有任何适当的尺寸。此外，能够根据伤口的形状，在设备上切出孔口的轮廓。例如，对于长形的伤口，孔口——诸如图4中的孔口422——能够具有长形的形状，孔口的长轴大致平行于伤口的长轴。在涉及长形伤口的另一些变例中，孔口——诸如图4中的孔口422——能够具有长形的形状，且孔口的长轴大致正交于伤口的长轴。在这些变例中，可以在使用之前才由使用者或相关医护人员切出孔口。

如上所述，本文所述的设备和绷带保护伤口使之免受内源和/或外源应力的影响。参见图6，设备600通过固定机构626以可移除的方式固定至角质层(未示出)和表皮135。如上所述，固定机构626可以是适于以可移除的方式将设备600固定至伤口位置附近皮肤表面的任何机构，例如粘接剂、钉针、缝线、微针、锚钉等。如果粘接剂用作固定机构，则粘接剂可选择成随着时间的流逝具有最小的蠕变。例如，可以调整粘接剂的流变特性。调整粘接剂的流变特性的一种方法包括添加交联剂以增加粘接剂——例如压敏粘接剂——的交联密度。适当的交联剂可包含高度功能化的分子——诸如乙酰丙酮铝(aluminum acetylacetonate)。粘接剂的交联密度能够被调节至获得所需的粘度值，同时使得粘接剂随着时间流逝的蠕变最小化。当设备被缝合、铆合或钉合至皮肤时，设备可以附接至真皮130或皮下组织140以及表皮135。这可以有助于改善伤口相对于外源和/或内源应力的隔离和卸载。

所述设备可以在任何适当的时间施加至伤口位置。例如，在一些变例中，理想的是在受创后的大约一天至大约三天后将设备施加至伤口位置，即在诸如增殖阶段早期部分的起始期间施加。应该理解的是，如果伤口已经(例如通过缝线、粘接剂、绷带等)初始地闭合，设备可以施加至伤口位置，也可以不能施加至伤口位置。类似地，可以将设备施加至由于去除伤疤过程导致的新伤口。在一些例子中，直到受创的七天后才施加所述设备，即在增殖阶段的后期施加。例如，肿大和伤口分泌物可以指示设备在受创后迟于三天施加。在一些应用中，第一绷带能够在受创后的初始阶段施加，例如在第一个三天内施加，然后去除，此后可施加第二绷带。第二绷带能够适应伤口周围的皮肤和组织在初始阶段后出现的变化——例如肿大和分泌物的减少。

再次参见图6，在设备600附接至伤口位置附近的皮肤之后，设备600随着本体612在至少一个方向上的收缩而收缩。随着设备600收缩，应力传递至固定机构626处或之外的皮肤——如箭头642所指示的，由此减小伤口位置处的应力。通过调节设备600收缩的量和方向，在许多情况下能够有效地将伤口120与外源和/或内源应力隔离。也就是说，设备600能够工作以使伤口120和周围组织相对于来自皮肤张紧的内源应力以及来自肌肉动作和身体运动的外源应力卸载。以此方式，可以减小伤口120处的伤疤形成。

文中描述的设备和绷带可以具有任何适当的形状。例如，设备或绷带可以是矩形、方形、圆形、卵形、环形或扇形或其组合。在许多变例中，设备可以是柔性和平坦的以允许保持形状地置于皮肤上。当然，设备和绷带还可以具有任何适当的尺寸以应付各种伤口。在一些变例中，可以在使用前才从绷带卷或绷带片切割设备和绷带，以确保适当地覆盖伤口位置。在一些情况中，设备和绷带能够从伤口伸出大约20cm(大约8英寸)，在另一些情况中，设备和绷带能够从伤口伸出大约2、4、6、8、10、12、14、16或18cm，此处“大约”用于每一个距离。在再一些变例中，绷带能够从伤口伸出大约22cm、大约24cm、大约26cm或更多。在一些变例中，设备以聚合物制成，例如以形状记忆聚合物制成。可以使用任何适当的形状记忆聚合物，例如苯乙烯基、环氧树脂基或丙烯酸基的形状记忆聚合物。

设备和绷带可以是闭合的，或可以是不闭合的，在一些变例中，设备和绷带是闭合的。设备和绷带的至少一部分还可以由透明材料制成。透明材料可以设置在伤口上以允许监测伤口(例如监测感染或愈合过程)。在一些变例中，文中所描述的设备或绷带能够是穿孔的、局部穿孔的或至少局部穿孔的。例如，设备和绷带的一些变例允许与环境的氧和/或水分交换。

设备和绷带还可以包含用于增加在设备或绷带所施加的皮肤表面处的温度的机构。这将有利于例如辅助愈合过程。所述机构可以是电子式的——例如电阻加热元件、化学式的——例如放热化学反应、或机械式的——例如形成对皮肤的摩擦元件。

文中描述的设备和绷带还可以包括导致至少一部分绷带的颜色改变的机构。这可有助于例如提醒使用者设备的功效、刚度等变差。在一些变例中，设备或绷带的颜色改变可以对应于绷带刚度的变化。例如，如果设备或绷带拉紧或张紧，设备或绷带的至少一部分可具有与其松弛时不同的颜色。类似地，设备或绷带的颜色改变可对应于绷带的功效改变。例如，设备或绷带的至少一部分可随着其水分含量的变化而改变颜色。在其它变例中，设备或绷带可以在预定的时间段后改变颜色。

文中描述的设备或绷带还可包括或释放一种或多种活性剂。活性剂能够辅助伤口愈合，以及因此可以包括任何适当的组分。例如，活性剂可以是药用组分、蛋白质、维他命等。可适用于文中所描述的设备和绷带的示例性活性剂包括但不限于：生长因子；诸如弹性蛋白酶的酶，以降解额外的细胞间质；诸如天冬氨酸盐(或酯)、丝氨酸和金属蛋白酶的蛋白酶，其能够消化和重塑组织；酶的抑制剂，诸如金属蛋白酶的组织抑制剂、抗生素、抗菌剂、维他命E及其组合。在一些变例中，活性剂的释放能够通过缓释来控制，例如通过将活性剂封装或置入缓释配方——诸如药物释放聚合物或缓释剂(depot)——中来控制。

在一些变例中，用于改善伤口位置处的伤疤和/或瘢痕形成的绷带具有第一张紧构型(例如，如图7A所示)以及第二松弛构型(例如，如图7B所示)。例如，如图7A所示，具有本体712的设备或绷带700能够通过固定机构726以可移除的方式固定至伤口120附近的皮肤表面或表皮135，同时处于第一构型706’。如图7A所示，构型706’在至少一个方向上拉伸。在一些变例中，设备700通过固定机构726——例如使用缝线、锚钉、钉针、微针等——以可移除的方式固定至真皮130以及表皮135。在又一些变例中，设备700以可移除的方式固定至比真皮130更深的组织。如上所述，如果粘接剂用作固定机构，则可例如通过调节粘接剂的交联密度将粘接剂选择成随着时间的流逝具有最小的蠕变。粘接剂的交联密度能够被调节至获得所需的粘度值，同时使粘接剂呈现的蠕变最小化。当拉伸应力从设备700移除时，设备700将呈图7B所示的松弛构型706，如箭头707所示拉紧固定机构726处或其外的组织。以此方式，设备700下方的伤口组织被向内拉以减小伤口处的应力，如箭头708所指示。第一张紧构型706’可以相对于松弛构型706张紧大约5％、10％、15％、20％、25％、30％、35％、40％、45％、50％、55％、60％、65％、70％、75％、80％、85％、90％、95％或100％。应该理解，术语“大约”用于这些百分比中的每一个。通过调节张紧构型706’的应力的量和方向，可以使得伤口位置120处的应力最小化。也就是说，设备能够保护伤口和组织使之免受内源和/或外源应力的影响。在某些情况下，设备能够减小伤口位置处的应力，使得其低于正常的无疤皮肤所受的应力。进一步地，张紧构型706’中的应力可以针对不同的皮肤类型和厚度而调整，以保护即卸载伤口，使之免受内源应力的影响。此外，可以调整张紧构型706’中的应力以适应不同范围的运动，以保护——例如卸载——伤口使之免受外源应力的影响。

在图8A-B所示的变例中，绷带800在其松弛构型806下具有沿X-方向的(宽度)X₈和沿Y-方向的(长度)Y₈。如图8B所示，绷带800能够在至少一个方向上张紧即拉伸，以形成张紧构型806’。在此变例中，绷带800在Y-方向上被拉伸至长度Y₈’，但在X-方向基本保持未张紧以大致保持宽度X₈。位于其张紧构型806’的绷带800然后能够被设置在伤口120上并通过固定机构826以可移除的方式固定至皮肤表面。在此变例中，固定机构826临近绷带边缘802设置。绷带800上的张力可以隔离和保护伤口120使之免受Y-方向上的内源和/或外源应力的影响。

在图9A-B所示的变例中，绷带900在其松弛构型906下具有宽度X₉和长度Y₉。如图9B所示，带有本体912和可选孔口922的绷带900能够在至少两个方向上张紧，以形成具有宽度X₉’和长度Y₉’的张紧构型906’。然后张紧构型906’能够被施加在伤口120上，例如，将伤口120框在张紧的孔口922’中，且通过固定机构926以可移除的方式固定至皮肤表面。诸如绷带900的绷带在至少两个方向上张紧，可以保护即隔离伤口使之至少在两个方向上免受内源和/或外源应力的影响。

在某些变例中，第一张紧构型可以是机械诱导的。例如，设备或绷带可包括至少一个弹簧元件。弹簧元件能够伸长以形成张紧构型，并且弹簧元件能够释放以形成松弛构型。替代地，设备或绷带可以包括弹性材料，诸如例如硅树脂的生物相容的聚合物。弹性材料可以被拉伸以形成张紧构型。在另一些变例中，第一张紧构型可以至少部分地由至少一个压电元件诱导。在再一些变例中，第一张紧构型可以静电方式诱导。在一些变例中，绷带由形状记忆聚合物制造，因此可容易地制成为具有第一张紧构型和第二松弛构型。设备或绷带可以例如通过对设备或绷带施加振荡力而以动态方式张紧。例如，如果绷带包括压电元件，则能够将交变的电势施加至压电元件，使得设备在至少一个方向上交替地伸长和收缩。类似地，如果绷带包括静电元件，则能够将交变的电势施加至静电元件以使得绷带在至少一个方向上交替地伸长和收缩。

一些绷带包括至少第一、第二和第三构型。在这些变例中，通常地，第二构型相对于第一构型张紧。绷带构造成在处于第二构型时以可移除的方式固定至皮肤表面，以及在第二构型时能够被致动而实现第三构型。在一些变例中，第二构型能够被热致动而实现第三构型。例如，体热、加热垫、吹风机、加热枪等可以用于致动第二构型以使其实现第三构型。

第一构型可以“存储”在绷带中。例如，当使用生物相容的、非形状记忆聚合物(例如，诸如硅树脂聚合物片)时，可以下述方式存储第一构型：拉伸聚合物片然后使用任何适当的附接设备将片沿着其边缘夹紧至较硬的聚合物片。在施加至皮肤前，绷带可以松弛一段时间(例如大约5分钟、大约10分钟、大约20分钟等)或不松弛。如果绷带包括形状记忆聚合物，则可以通过交联聚合物片来形成柔性的第一构型而存储所述第一构型。在聚合物的玻璃转变温度T_g之上，聚合物能够变形或应变以实现第二构型。通过在维持应变的同时将聚合物冷却至远低于聚合物的T_g的温度，第二应变构型能够被稳定或“锁定”。在多个变例中，能够通过将形状记忆聚合物冷却到至少低于T_g大约10℃、大约20℃、大约30℃或大约50℃来稳定应变构型。在一些情况下，形状记忆聚合物能够被冷却到低于T_g大约50℃以上。如果存储在比T_g低足够多的温度下，则能够无限期地稳定第二应变构型。例如在许多变例中，能够在比T_g低大约20℃以上的温度下无限期地保存形状记忆聚合物绷带的应变状态。在一些变例中，在比T_g低大约15℃或大约10℃的温度下，能够无限期地保存聚合物绷带的应变状态。如果聚合物被加热到超过T_g，并且不再被显著地加载或约束，则聚合物可以大致恢复至其初始第一构型。从而，在某些变例中，第三构型可以大致与第一构型相同。如果聚合物被加载或约束，其可以采取处于第一构型和第二构型之间的第三构型。也就是说，处于第二构型的形状记忆聚合物绷带加热到超过T_g，可以至少部分地恢复其第一构型，受绷带所受约束的影响。例如，附接到皮肤的形状记忆聚合物绷带的应变构型的恢复可受到皮肤柔顺性的影响。形状记忆聚合物可选择为具有与在人体皮肤上使用时相适应的T_g，例如从大约35℃至大约55℃。在某些变例中，设备可以包括一个或多个隔热层——其允许使用T_g超过约55℃的形状记忆聚合物。较高T_g的材料可以具有较高的弹性模量以及随时间流逝的蠕变变形较小。

在某些变例中，绷带的第三构型能够在至少一个维度或方向上不同于第二应变构型。在另一些变例中，第三构型能够在至少两个方向上不同于第二应变构型。在一些变例中，第三构型在至少一个方向上与初始第一构型的不同小于大约10％、大约20％、大约30％、大约40％、大约50％或大约60％。在另一些变例中，第三构型在至少两个方向上与初始构型的不同小于大约10％、大约20％、大约30％、大约40％、大约50％或大约60％。在一些变例中，第二构型相对于第一构型变形大约5％、10％、15％、20％、25％、30％、35％、40％、45％、50％、55％、60％、65％、70％、75％、80％、85％、90％、95％或100％。应该理解，术语“大约”用于每个这些百分比。通过调节应变构型的应变的量和方向，可以使得伤口位置处的应力最小化。也就是说，在预应变设备或绷带中的应变的量和方向能够针对不同的皮肤类型、厚度和状态而调整，以保护即卸载伤口使之免受内源应力的影响。此外，在预应变设备或绷带中的应变的量和方向可以被调整以适应不同范围的运动或肌肉动作，以保护伤口使之免受外源应力的影响。

图10A-C示出用于改善伤疤和/或瘢痕形成的绷带或设备的变例。如图10A所示，设备或绷带1000包括聚合物背衬层1048，背衬层1048具有第一构型1006，第一构型1006的形状大致为具有宽度X₁₀和长度Y₁₀的平坦矩形片。第一构型1006已经例如通过交联或通过预拉伸存储在聚合物层1048中。聚合物层1048能够被加热到超过聚合物的T_g，并例如通过在X-方向和Y-方向上施加力而变形以采取第二构型1006’。应变构型1006’也能够具有大致平坦的矩形片构型，但是具有宽度X₁₀’和长度Y₁₀’。能够例如通过后续地在仍旧处于张力下的同时将聚合物层1048冷却到低于T_g的温度来稳定第二构型1006’。然后可去掉张力，如果保持在比聚合物的T_g低足够多的温度下——例如低大约10℃、大约15℃、大约20℃或更多，应变构型1006’可以是稳定的。一旦在没有显著约束的情况下再次加热设备或绷带1000至高于T_g的温度，稳定的应变构型1006’通常可以恢复其具有大致X₁₀的宽度和大致Y₁₀的长度的初始构型1006，如图10B所示。

此处所描述的设备或绷带通常在应变构型下以可移除的方式固定至皮肤表面。如果绷带或设备在其稳定的应变构型下在被再加热至高于T_g时经受负载或约束，其恢复至初始构型的能力可受到该约束的限制。参见图10C，应变构型1006’通过固定机构1026以可移除的方式固定至皮肤(未示出)，并因此受到约束。应变构型1006’恢复至第三构型1006”而非初始构型1006。在图10C示出的变例中，设备1000主要仅在X-方向上被约束。设备1000能够实现第三构型1006”——其已经在相当大的程度上恢复了初始长度Y₁₀，但沿着X-方向仅仅部分地恢复其宽度，导致恢复的X-方向X₁₀”落在X₁₀’和X₁₀之间。

当设备或绷带以聚合物制成时，聚合物可以具有任何适当的厚度。例如，聚合物厚度可以从约100或200微米至数毫米。聚合物片——例如硅树脂聚合物片或形状记忆聚合物片——的厚度能够选择，从而为设备或绷带提供足够的负载承载能力以获得所需的可恢复应变、以及防止绷带或设备随时间流逝的不期望的蠕变变形量。在一些变例中，设备或绷带上的厚度是不一致的，例如设备上的厚度能够变化以改变在选定方向和/或位置上的刚度、负载承载能力或恢复应变。在一些变例中，设备或绷带在靠近边缘处呈锥形以减小厚度。具有锥形边缘的设备或绷带可增加设备的柔性，或者减少设备或绷带随时间流逝而脱粘的可能性。此外，具有锥形边缘的设备可以增加佩戴者的舒适感。

在一些变例中，绷带或设备包括网或金属线框。如图11所示，形成网或框1130的至少一部分的元件1160、1162能够集成到绷带或设备1100中。在一些变例中，元件1160、1162包括形状记忆金属。也就是说，在一些变例中，绷带或设备包括形成为网或金属线框的形状记忆金属。在另一些变例中，元件1160、1162包括形状记忆聚合物。在又一些变例中，元件1160或元件1162可以是具有第一张紧构型(未示出)的弹性纤维。设备1100能够以可移除的方式固定至伤口位置附近的皮肤，其中元件1160或1162处在其张紧构型。尽管图11示出网或框1130具有格栅构造，且元件1160大致垂直于元件1162定向，但是元件1160、1162可以是任何适当的构造，例如线性的条、对角形、圆形、卵形或各种三维构造——诸如三维网。当元件1160、1162是形状记忆金属时，可以使用任何适当的形状记忆金属，例如镍钛合金等。除形状记忆金属之外，设备或绷带的元件1160、1162还可以包括聚合物。

如果使用形状记忆金属，则可以通过在高强度奥氏体相使金属成型为所需构型而形成第一无应变构型。以下述方式存储第二应变构型：首先，在金属被加热到高于M_f(在该温度，金属完全处于其软的马氏体相)时使形状记忆金属塑性变形；然后，在该应变下将金属冷却至低于A_f(在该温度，金属恢复成其高强度奥氏体相)。如果在无约束的情况下将形状记忆金属的第二应变构型加热至高于M_f，则形状记忆金属能够基本上恢复至第一构型的尺寸。如果在有约束的情况下将形状记忆金属的第二应变构型加热至高于M_f，则其可以仅仅部分恢复至第一构型的尺寸，即其将恢复至第三构型。在一些变例中，形状记忆金属可以是金属线、网格或箔片，例如是细金属线、细网格或薄的箔片。也可以使用金属线、网格或箔片形状记忆金属的任何组合。当然，在设备或绷带中可以使用不同形状记忆材料的组合，例如多种形状记忆金属的组合或形状记忆金属与形状记忆聚合物的组合。在再一些变例中，在第一无应变构型或第二应变构型中，形状记忆金属至少部分地由塑料或纤维覆盖。文中描述的设备或绷带中使用的形状记忆金属的相变温度可以选择为与在皮肤上使用相适应，例如在大约35℃和大约55℃之间。在某些变例中，设备可包括一个或多个隔热层——其可允许使用相变温度超过约55℃的形状记忆金属。在一些变例中，身体热量可足以将用于设备中的形状记忆金属的温度升高到高于M_f。

在上文中结合图10A-C描述的那些变例之外，在图12A-D、13A-D和14A-D中也示出了第一无应变构型、第二应变构型和第三恢复构型的变例。图12A示出设备1200的第一构型1206，第一构型1206为具有宽度X₁₂和长度Y₁₂的矩形。设备1200被加热到高于转变温度，例如T＞T_g或T＞M_f，以采取第二应变构型1206’。通过将设备1200冷却到其转变温度以下而稳定第二应变构型1206’。在此变例中，应变构型1206’相对于初始构型1206的应变主要在于沿Y-方向的伸长，而在X-方向基本上无应变，具有宽度X₁₂和长度Y₁₂’(图12B)。在低于转变温度的温度下，将应变构型1206’施加到伤口120附近，并且通过临近设备边缘1253(图12C)的固定机构1226将应变构型1206’以可移除的方式固定至皮肤(未示出)。将热施加至应变构型1206’，使得其温度超过其转变温度，且其将试图采取其初始第一构型1206。然而，因为构型1206’因在其变形状态沿两边缘1253附接至皮肤而在Y-方向上受到约束，所以设备1200不能恢复其初始的Y-方向尺寸Y₁₂。相反地，设备可以恢复至具有长度Y₁₂”的中间第三构型1206”(图12D)，其中Y₁₂”是落在第一构型1206的初始长度Y₁₂和应变构型1206’的应变长度Y₁₂’之间的长度。固定的构型1206”将沿着Y方向的应力传递至固定机构1226处的、及固定机构1226之外的皮肤，如箭头1252所指示的。因此，以构型1206”附接的设备1200能够在至少沿Y方向保护、即卸载伤口使之免受内源和/或外源应力的影响，由此改善伤口120处的伤疤形成。

图13A示出的设备1300变例具有第一构型1306。第一构型1306为具有宽度X₁₃和长度Y₁₃的近似矩形，且具有孔口1322。设备被加热到其转变温度(例如T_g或M_f)之上，并且在X-方向和Y-方向上应变。如图13B所示，设备1300在应变构型1306’中也是近似矩形，具有宽度X₁₃’和长度Y₁₃’。在一些变例中，孔口1322的尺寸和/或形状能够变化以形成应变构型1306’中的孔口1322’。通过在应变下冷却至低于转变温度，设备1300稳定在应变构型1306’。如图13C所示，设备1300在其变形构型1306’下通过固定机构1326以可移除的方式固定至皮肤表面以框住伤口120。尽管固定机构1326示出为大致遵循设备1300的形状，但是也可以采用其它变例。例如，设备能够在间隔开的固定位置处以可移除的方式固定至皮肤，或绕着设备的外周以可移除的方式固定至皮肤。在设备1300固定至皮肤以后，施加热量以将设备的温度升高至超过其转变温度，使得设备将试图恢复其初始构型1306。如果应变构型1306’下的设备130例如因为固定至皮肤而承受约束，则设备将不能够完全恢复至其初始构型1306，而可变到第三构型1306”。第三构型1306”可落在第一构型1306和第二构型1306’之间，具有落在X₁₃和X₁₃’之间的宽度X₁₃”以及落在Y₁₃和Y₁₃’之间的长度Y₁₃”。如箭头1356和1358所指示的，设备1300能够在至少两个方向上保护、即卸载伤口120使之免受内源和/或外源应力的影响，由此改善伤口120处的伤疤形成。

设备或绷带的另一变例在图14A-D中示出。如图14A所示，设备具有第一构型1406——其为横截面直径D1和D2的大致圆形或卵形。在被加热至转变温度以上的同时设备1400应变而形成第二构型1406’(图14B)。在此变例中，设备1400在X-和Y-方向上都产生应变而导致圆形或卵形的第二构型1406’——其具有横截面直径D1’和D2’。然后在设备1400仍然处于应变下的同时将设备1400的温度降至低于转变温度，使得应变构型1406’稳定。在变形构型1206’(图14C)下使用固定机构1426将设备1400以可移除的方式在伤口120上方固定至皮肤(未示出)。尽管固定机构1426在此示出为缝线、钉针、微针或锚钉等，但是如上所述，设备1400能够使用任何适当的方式固定至皮肤表面。施加热量以将设备1400的温度增加至其转变温度(例如T_g或M_f)以上。然后变形的状态1406’能够在约束下实现其初始构型1406。如图14D中所示，如果设备1400在X-和Y-方向受到显著约束，则得到的构型1406”可以是具有横截面直径D1”和D2”的大致圆形或卵形，其中D1”大致落在D1和D1’之间，D2”大致落在D2和D2’之间。在一些变例中，在一个或两个方向上的约束将足够地小，使得D1”大致等于D1和/或D2”大致等于D2。在另一些变例中，一个方向上的约束将比另一个方向上的约束大。在一些变例中，皮肤柔顺性约束应变构型1406’的恢复。设备1400可以将伤口位置处的应力传递至固定机构1426处或之外的皮肤，由此保护伤口120使之免受内源和/或外源应力的影响，以及改善伤疤形成。如果D1”或D2”相对于D1’或D2’显著地改变，则设备1400能够保护伤口120使之在至少一个方向上免受内源和/或外源应力的影响。如果D1”和D2”都与D1’和D2’显著地不同，则设备1400能够保护伤口120使之在至少两个方向上免受内源和/或外源应力的影响。

在一些变例中，设备和绷带可以包括一种以上的材料或由一种以上的材料制成，例如一种以上的聚合物或一种以上的形状记忆材料。例如，设备能够包括两种不同的硅树脂聚合物或两种不同的形状记忆材料，例如两种不同的形状记忆聚合物、两种不同的形状记忆金属、或一种形状记忆聚合物和一种形状记忆金属。如果在设备中使用一种以上的材料，则材料可以选择为具有不同的转变温度、不同的可结合到应变构型中的应变量、或不同的克服约束恢复到初始构型的能力——即在加热到转变温度之上时的不同负载承载能力。

在图15A中示出包括两种形状记忆聚合物的设备1500的变例。设备1500在其稳定的应变构型1506’中形成具有宽度X₁₅’和长度Y₁₅’的矩形。应变构型1506’下的设备1500包括：以第一形状记忆材料制成的在X-方向延伸的应变绷带或纤维1574’；以及以第二形状记忆材料制成的在Y-方向延伸的应变绷带或纤维1576’。初始构型(1506)没有示出。尽管图15A示出绷带或纤维1574、1576’是交织的，但是它们可以是交织也可以是不交织的。第二应变构型1506’下的设备1500附接至皮肤(未示出)。如果设备1500被加热到两种形状记忆材料的转变温度之上，然后由于两种材料不同的相对应变或不同的柔顺性，在X-和Y-方向上可以出现不同的恢复。如图15B所示，应变绷带或纤维1576’松弛至状态1576”，而应变绷带或纤维1574’松弛至状态1574”，从而导致具有宽度X₁₅”和长度Y₁₅”的第三构型。在此变例中，松弛绷带1574”和应变绷带1574’之间的改变百分比小于松弛绷带1576”和应变绷带1576’之间的改变百分比。此种不对称又导致设备1500在其所采取的第三构型1506”中有利地保护、即卸载伤口(未示出)使之免受在X-方向的内源和或外源应力的影响，如箭头1570和1572所示。

在一些变例中，设备可包括具有不同尺寸的元件以在一个或多个方向上保护伤口使之免受应力的影响。如图16A所示，在第二应变稳定构型1606’下的设备1600能够以可移除的方式固定至伤口位置附近的皮肤。第二构型1606’下的设备具有在Y-方向延伸的厚绷带或纤维1686’以及在X-方向延伸的薄绷带或纤维1684’。绷带或纤维1686’和1684’可以由相同或不同的材料制成，并且可以交织也可以不交织。如果设备1600被加热到元件1686’和1684’的转变温度以上，然后，因为在克服阻碍恢复至初始构型(未示出)的约束的方面，恢复的Y-方向的较厚绷带1686”的能力高于恢复的X-方向的较薄绷带1684”，所以第三构型1606”在某些变例中能够优先地在Y-方向恢复。也就是说，如果设备1600在其第二应变构型1606’下同时在X-和Y-方向伸长，则恢复的第三构型1606”可具有特性Y16”/Y16’＜X16”/X16’。

套件

在此还描述用于改善伤疤和/或瘢痕形成的套件。通常，套件的封装组合中包括至少两个设备，其中每个设备构造成以可移除的方式固定至伤口位置附近的皮肤表面。每个设备保护、即卸载伤口使之免受内源和/或外源应力的影响。

在一些变例中，套件中的设备具有不同的颜色。套件的变例可包括针对不同时序安排来颜色编码的设备。例如，设备的一个颜色可以规定用于伤口愈合的增殖阶段的早期，而设备的另一个颜色可以规定用于伤口愈合的后期阶段。在一些变例中，套件中的设备具有不同的形状。例如，形状可以独立地选自由矩形、圆形、方形、梯形、环形、卵形和扇形及其组合所组成的组。在一些变例中，套件中的设备可以具有不同的尺寸或不同的厚度。套件中的设备还可以构造成保护伤口使之免受不同量的内源和/或外源应力的影响。套件中的多个设备可以设计成以并行方式施加，例如一个以上的设备在同一时间固定至伤口周围。设备的并行施加包括下述情况：多个设备的固定同时发生，以及在第一设备保持固定时固定第二设备。多个设备还可以串行方式施加，其中在固定第二设备之前移除第一设备。例如，一些套件可以包括一个在诸如伤口愈合的增殖阶段早期的起始期间(例如受创后的三天)施加然后移除的设备，以及在其后施加的第二设备。套件的变例可包括吹风机、加热枪、加热垫等，以升高一个或多个设备的温度。一些套件可以包含至少一种伤口敷料、或至少一种伤口清洁器、或适用于伤口愈合的或所需的其它部件。套件可还包括其内的设备和/或其它部件的使用说明。

方法

本文还说明用于改善伤疤和/或瘢痕形成的方法。所述方法通常包括在伤口位置附近施加构造成保护伤口使之免受内源和/或外源应力影响的设备。在一些变例中，设备构造成保护伤口使之既免受内源应力又免受外源应力的影响。

设备可以在伤口愈合的增殖阶段期间施加——这已经在上文中说明，也可以在旧伤疤被切除后于伤口愈合的增殖阶段期间施加。设备可以施加或佩戴任何适当的时间长度。例如，设备可以施加或佩戴至少大约10天、至少大约20天、至少大约30天、至少大约40天、至少大约50天、至少大约60天、至少大约70天、至少大约80天、至少大约90天、至少大约100天等等。在一些变例中，诸如在用于涉及烧伤的伤口时，设备可以施加100天以上，例如施加大约6个月、大约9个月、大约12个月或大约15个月，或甚至更长时间。

通常在一段时间后移除所述设备，所述时间可以是预先确定的，也可以是不预先确定的。例如，可以基于伤口的类型预先确定时间长度。在另一些变例中，可以主动地监测时间长度，并因此根据伤口愈合进程的发展而变化。

所述方法还可以包括向伤口位置附近的皮肤施加第二设备，所述第二设备构造成保护伤口使之免受内源和/或外源应力的影响。在另一些变例中，所述方法可以包括向伤口位置附近的皮肤施加构造成以可移除的方式固定至皮肤表面并在至少一个方向上减小伤口应力的第二设备。在一些变例中，第二设备构造成在至少两个方向上减小伤口应力。如果施加第二设备，其可与第一设备以并行的方式施加。也就是说，可以在移除第一设备之前施加第二设备。在所述方法的一些变例中，第二设备可以串行方式施加，即在移除第一设备之后施加。例如，第一设备可以在诸如增殖阶段早期部分的起始期间(此时组织肿大且伤口流出多)施加，然后移除。此后能够施加第二设备，其中第二设备的特性选择为反映较小的肿大和/或伤口流出。在所述方法的一些变例中，可以并行或串行的方式施加数个设备，以反映随愈合进程的伤口环境。

实施例

成人伤口可呈现大范围的真皮结疤，而胎儿伤口和鼠伤口通常不会。杨氏模量——应力对应变的比——是沿用已久的刚度测量。刚硬的材料——即高杨氏模量材料——响应于施加的力(应力)呈现小的变形(应变)。柔软或柔性材料具有低的模量且响应于施加的力呈现大的变形。真皮层的张紧取决于皮肤静止张力——其可由诸如皮肤厚度、水分含量以及细胞间质组分等因素影响。成人皮肤的杨氏模量高于鼠或幼儿皮肤的杨氏模量。能够通过将鼠伤口上的机械力增加至接近人伤口上的机械力、从而在鼠背真皮上形成肥厚性伤疤来建立用于人类真皮组织结疤的鼠模型系统。在静止时，典型的成人皮肤处在大约0.4-1N/mm²的应力下。愈合中的成人伤口通常处在大约0.6-2N/mm²的应力下。

实施例1应力可导致或促进肥厚性伤疤形成的示例

在纽约大学动物保护和利用委员会(New York University AnimalCare and Use Committee)所批准的标准协议下圈养四周大的C5/BL6小鼠。通过将22mm的膨胀螺栓1790(能从Great Lakes Orthodontic Products，Tonawanda，NY得到)固定到钛手术Luhr板支撑1792(能从Stryker-Leibinger Co.，Freiburg，Germany得到)而建构如图17中示意性示出的机械张紧设备1700。通过塑料界面和透明树脂(未示出，可从DevconScientific，Riviera Beach，FL得到，其可以隔夜干燥)将膨胀螺栓1790固定至所述板支撑1792。如图18-19中示意性示出的，沿着各鼠背部的长度(1810，1910)间隔1.25cm切开两个2cm的线性全厚度切口(1802、1802’、1902、1902’)。使用6-0尼龙缝线闭合切口。在切口后的第四天，在伤口愈合过程的增殖阶段期间，移除缝线。

如图18所示，两个机械张紧设备1800、1800’分别通过缝在伤口1802、1802’上而附接至鼠背1810。张紧设备1800、1800’不会物理地接触伤口1802或1802’。张紧设备1800、1800’相对于切口1802、1802’定向成沿着大致正交于切口方向的方向将张力施加至伤口。类似地，如图19所示，两个张紧设备1900、1900’分别通过缝在伤口1902、1902’上而附接至鼠背1910。在此例子中，张紧设备1900、1900’相对于切口1902、1902’定向成沿着大致平行于切口方向的方向将张力施加至伤口。分别调节张紧设备1800、1900以使得伤口1802、1902不受另外的张紧。调节张紧设备1800’、1900’将张力分别施加至伤口1802’、1902’。在切口后的第四天，通过使用膨胀螺栓1890’将Luhr板1892’之间的距离增加2mm而增加伤口1802’上的大致单轴的张力，以产生估计为1.5N/mm²的应力，以及此后的7天里每隔一天增加4mm，以将施加的应力增加至大约2.7N/mm²。如果不使用膨胀螺栓1890’机械地增加张力，则皮肤的自然拉长导致伤口上力的持续减小。所施加应力的范围

用于治疗或预防伤疤和/或瘢痕的设备和绷带及其方法和套件专利购买费用说明
