专利摘要

本实用新型公开了一种双层便池防溢水系统，包括：双层便池，双层便池包括一个带有凹腔的蹲便池，蹲便池的侧壁处设有第一冲水口，蹲便池底部设有第一排污口，所述蹲便池的下方设有溢流腔，蹲便池的侧壁设有与溢流腔连通的溢流孔，溢流腔的底部设有第二排污口，第二排污口内设有湿度传感器；水箱，水箱底部通过冲水管道连接至第一冲水口；单片机，湿度传感器的信号输出端与连接；语音提示模块，语音提示模块与单片机相连。当便池发生堵塞时，湿度传感器检测到湿度变化并向单片机输送信号，单片机接收到信号后判断便池堵塞将信号发送给语音提示模块和显示模块，提供工作人员或者保洁人员知晓。

权利要求

1.一种双层便池防溢水系统，其特征在于，包括：

双层便池，双层便池包括一个带有凹腔的蹲便池(1)，蹲便池(1)的侧壁处设有第一冲水口(10)，蹲便池(1)底部设有第一排污口(13)，所述蹲便池(1)的下方设有溢流腔(15)，蹲便池(1)的侧壁设有与溢流腔(15)连通的溢流孔(19)，溢流腔(15)的底部设有第二排污口(16)，第二排污口(16)内设有湿度传感器(14)；

水箱(5)，水箱(5)底部通过冲水管道(6)连接至第一冲水口(10)，水箱(5)与第一冲水口(10)之间的冲水管道(6)上设有液体电磁阀(7)；

单片机(4)，湿度传感器(14)的信号输出端与连接，单片机(4)与液体电磁阀(7)连接并用于控制液体电磁阀(7)；

语音提示模块(2)，语音提示模块(2)与单片机(4)相连，用于在蹲便池(1)堵塞时发出声音报警。

2.根据权利要求1所述的双层便池防溢水系统，其特征在于，所述双层便池防溢水系统还包括显示模块(3)，显示模块(3)与单片机(4)连接，用于在蹲便池(1)堵塞时显示提示信息。

3.根据权利要求1所述的双层便池防溢水系统，其特征在于，溢流腔(15)的侧部设有第二冲水口(11)，第二冲水口(11)连接有供水管道(8)，供水管道(8)还与水箱(5)和供水管道(8)连接，与冲水管道(6)和第二冲水口(11)连接的供水管道(8)上设有手动阀(9)。

4.根据权利要求1所述的双层便池防溢水系统，其特征在于，第一排污口(13)和第二排污口(16)均连接有U型管。

5.根据权利要求1-4任意一项所述的双层便池防溢水系统，其特征在于，所述溢流孔(19)在蹲便池(1)侧壁的同一高度上设置有若干个。

6.根据权利要求5所述的双层便池防溢水系统，其特征在于，蹲便池(1)的上层位于凹腔的四周设有边沿板(12)。

7.根据权利要求6所述的双层便池防溢水系统，其特征在于，边沿板(12)内空心形成冲水通道(18)，冲水通道(18)下方设有若干冲水孔(21)，冲水通道(18)与第一冲水口(10)连接。

8.根据权利要求7所述的双层便池防溢水系统，其特征在于，所述溢流孔(19)的总面积不小于冲水孔(21)的总面积。

说明书

技术领域

本实用新型涉及卫浴用品技术领域，特别涉及一种双层便池防溢水系统。

背景技术

由于蹲便池相比马桶有着易于清洗、价格低、安装方便等优点，在社会上有着广泛应用，尤其是对于学校、商场、车站、公园等公共场合来说，其卫生间多安装有蹲便池。公共场合人流量较大，便池难免会发生堵塞，一旦发生堵塞情况，便会导致污水溢出，影响人们正常的入厕秩序；若不及时疏通清洁，更容易滋生细菌，降低厕所环境，影响入厕人员的身心健康。

公开号为CN105908819A的中国专利公开了一种自动冲水防堵便池，其实现便池防堵的方式是用电动机带动放置于U型管的旋转轴，利用螺旋轴旋转打碎异物。但是设计者忽略了螺旋轴自己本身占用管道空间，也会造成便池堵塞，其能否实现预定功能还有待考量，同时，设置旋转轴也会给管道带来泄漏风险。

实用新型内容

本实用新型提供了一种双层便池防溢水系统，其优点是在便池堵塞时能够防止污水溢出，并且在堵塞时能够发出预警，提醒保洁人员疏通。

本实用新型的上述目的是通过以下技术方案实现的，一种双层便池防溢水系统，包括：

双层便池，双层便池包括一个带有凹腔的蹲便池，蹲便池的侧壁处设有第一冲水口，蹲便池底部设有第一排污口，所述蹲便池的下方设有溢流腔，蹲便池的侧壁设有与溢流腔连通的溢流孔，溢流腔的底部设有第二排污口，第二排污口内设有湿度传感器；

水箱，水箱底部通过冲水管道连接至第一冲水口，水箱与第一冲水口之间的冲水管道上设有液体电磁阀；

单片机，湿度传感器的信号输出端与连接，单片机与液体电磁阀连接并用于控制液体电磁阀；

语音提示模块，语音提示模块与单片机相连，用于在蹲便池堵塞时发出声音报警。

本实用新型进一步设置为，所述双层便池防溢水系统还包括显示模块，显示模块与单片机连接，用于在蹲便池堵塞时显示提示信息。

本实用新型进一步设置为，溢流腔的侧部设有第二冲水口，第二冲水口连接有供水管道，供水管道还与水箱和供水管道连接，与冲水管道和第二冲水口连接的供水管道上设有手动阀。

本实用新型进一步设置为，第一排污口和第二排污口均连接有U型管。

本实用新型进一步设置为，所述溢流孔在蹲便池侧壁的同一高度上设置有若干个。

本实用新型进一步设置为，蹲便池的上层位于凹腔的四周设有边沿板。

本实用新型进一步设置为，边沿板内空心形成冲水通道，冲水通道下方设有若干冲水孔，冲水通道与第一冲水口连接。

本实用新型进一步设置为，所述溢流孔的总面积不小于冲水孔的总面积。

综上所述，本实用新型的有益效果有：

1．蹲便池发生堵塞时，凹腔内污水从溢流孔进入到溢流腔再排出，避免了污水溢出到地面；

2．当便池发生堵塞时，第二排污口有水经过，湿度增加，湿度传感器检测到湿度变化并向单片机输送信号，单片机接收到信号后判断便池堵塞将信号发送给语音提示模块和显示模块，提供工作人员或者保洁人员知晓；

2．第二排污口设置U型管，U型管内存水时隔绝两边空间，避免外部的空气通过第二排污口进入到室内；

3．溢流孔的总面积不小于冲水孔的总面积，使溢流孔的排水速度能够不低于冲水孔的进水速度，避免污水漫上地面。

附图说明

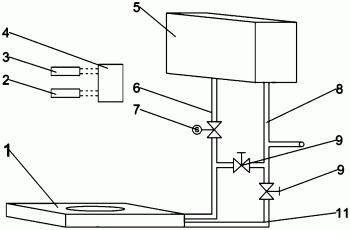

图1是本实用新型实施例中水箱与双层便池的连接关系示意图；

图2是本实用新型实施例中双层便池的结构示意图；

图3是本实用新型实施例中双层便池的背面示意图；

图4是本实用新型实施例中双层便池的截面图；

图5是本实用新型实施例中体现溢流孔位置的示意图；

图6是本实用新型实施例中双层便池防溢水系统的结构图；

图7是本实用新型实施例中双层便池防溢水系统的电路图；

图8是本实用新型实施例中双层便池防溢水系统的工作流程图。

图中，1、蹲便池；2、语音提示模块；3、显示模块；4、单片机；5、水箱；6、冲水管道；7、液体电磁阀；8、供水管道；9、手动阀；10、第一冲水口；11、第二冲水口；12、边沿板；13、第一排污口；14、湿度传感器；15、溢流腔；16、第二排污口；18、冲水通道；19、溢流孔；21、冲水孔。

具体实施方式

下面结合附图详细说明本实用新型的具体实施方式，需要说明的是，属于“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含的包括一个或者更多个该特征。在本实施例的描述中，除非另有说明，“多个”的含义是两个或两个以上。

实施例：参考图1-8，一种双层便池防溢水系统，包括双层便池和水箱5，其中，双层便池包括一个带有凹腔的蹲便池1，蹲便池1的侧壁处设有第一冲水口10，蹲便池1底部设有第一排污口13，所述蹲便池1的下方设有溢流腔15，蹲便池1的侧壁设有与溢流腔15连通的溢流孔19，溢流腔15的底部设有第二排污口16；水箱5底部通过冲水管道6连接至第一冲水口10，水箱5与第一冲水口10之间的冲水管道6上设有液体电磁阀7；便后冲水时水从第一冲水口10流入凹腔内对蹲便池1进行冲洗，污水从第一排污口13排出，当第一排污口13堵塞时，污水不能排出并在凹腔内聚集，当凹腔内的污水高度上升至溢流孔19的位置时，污水从溢流孔19流入至下方的溢流腔15内，污水流入到溢流腔15内后从第二排污口16排出，因此蹲便池1内的污水不会溢出漫上地面。

进一步的，溢流腔15的侧部设有第二冲水口11，第二冲水口11连接有供水管道8，供水管道8还与水箱5和供水管道8连接，与冲水管道6和第二冲水口11连接的供水管道8上设有手动阀9。供水管道8可以是城市自来水供水系统，供水管道8与水箱5相连为水箱5供水，手动阀9用于控制供水管道8的导通与否，其为手动操作。

第一排污口13和第二排污口16均连接有U型管，U型管可以防止污水回流，冲水后，U型管内会留存有一定量的水，防止外侧的气体从第一排污口13或第二排污口16进入到室内。考虑到溢流腔15内通常不会有大体积物体，第二排污口16的口径可设置为小于第一排污口13的口径。

溢流孔19在蹲便池1侧壁的同一高度上设置有若干个，在第一排污口13堵塞时，多个溢流孔19可以更好对污水进行溢流，避免蹲便池1内因污水量过大而漫上地面。蹲便池1的上层位于凹腔的四周设有边沿板12，在对凹腔进行冲洗时，由于水的流速较大，水有可能顺着凹腔侧壁冲出地面，设置边沿板12对水起到阻挡作用，防止水冲出。边沿板12内空心形成冲水通道18，冲水通道18下方设有若干冲水孔21，冲水通道18与第一冲水口10连接。第一冲水口10的水通过冲水通道18再经过冲水口流出，可以对凹腔进行多个方向的冲洗。溢流孔19的总面积不小于冲水孔21的总面积，当第一排污管堵塞时，冲水口有可能还在持续冲水，将溢流孔19的总面积设置为不小于冲水孔21的总面积，使溢流孔19的排水速度能够不低于冲水孔21的进水速度，避免污水漫上地面。

本实用新型实施例中的双层便池防溢水系统还包括有单片机4和语音提示模块2，第二排污口16内设有湿度传感器14，湿度传感器14用于检测第二排污口16处的湿度，湿度传感器14的信号输出端与连接，单片机4与液体电磁阀7连接并用于控制液体电磁阀7。语音提示模块2与单片机4相连，用于在蹲便池1堵塞时发出声音报警。当便池发生堵塞时，第二排污口16有水经过，湿度增加，湿度传感器14检测到湿度变化并向单片机4输送信号，单片机4随后向液体电磁阀7发送信号控制液体电磁阀7关闭，水不会继续冲入凹腔中，其次向语音提示模块2发出信号，语音提示模块2发出语音提示值班人员或保洁人员知晓。湿度传感器14可采用深圳育松电子有限公司生产的湿度传感器14，该湿度传感器14在空气中为不导通状态，水分越多，则湿度传感器14两个接线端子上的电阻越低，反之则电阻越大。单片机4可采用STM32系列单片机4，此系列单片机4具有专为高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex内核，且外围接口非常丰富。液体电磁阀7可用1.2寸-DC24V型液体电磁阀7，该阀为常开型液体电磁阀7，这种阀市场容易购得，具体可采用德力西电气有限公司生产的2W350-35-(1.2寸)DC24V型液体电磁阀7，其中，1.2寸表示电磁阀的尺寸，DC24V表示电磁阀的适用电源型号及电压大小，其两根红色控制线中正极连接继电器常开触点，负极连接电源的负极，继电器的线圈正极连接单片机4信号输出端口，负极连接单片机4的GND端口；继电器为工作电压下任意一种继电器。手动阀9为4分-DN15型手动阀9，DN15表示电磁阀的通径，4分表示电磁阀的尺寸，这种阀门市场上容易购得，具体可采用睿亿阀门有限公司的304 DN15（4分）手动阀9门，价格便宜，此外304不锈钢材质适用于公共卫生间环境。语音提示模块2选择佳仁科技语音模块厂商生产的语音播放板JFR930，JFR930语音播放模块具有以下优点：（1）无需安装上位软件，无需使用下载器，USB线直接连接电脑即可拷贝；（2）支持9路独立开关量一对一播放，支持45段语音IO组合播放，完全适用于各种公共卫生间的语音提示；（3）感应模块接口可外接DC5V的红外感应模块；警灯接口可外接12V警灯，在语音提示的同时警灯闪烁；（4）自带10W功放输出，音质好，声音大，自带可调电位器，音量大小随意调节，适用各种场合。此外，为了便捷与低成本考虑，语音提示模块2也可用蜂鸣器来代替，在便池堵塞时单片机4控制蜂鸣器鸣叫来提示保洁人员。

进一步的，所述双层便池防溢水系统还包括显示模块3，显示模块3与单片机4连接，用于在蹲便池1堵塞时显示提示信息。显示模块3可为蓝屏LCD12864显示屏，其A端口和VDD端口接5V电源正极，K端口和VSS端口连接电源负极，其余端口均与单片机4相应端口连接。蓝屏LCD12864显示屏可预先编入字符串，例如“卫生间堵塞”等字样的字符串，单片机4发送信号激发后，蓝屏LCD12864显示屏滚动显示字符串。语音提示模块2和显示模块3均可安装在值班室内以方便提醒值班人员。

工作原理：在便池不发生堵塞的情况时，按动水箱5上的按钮开关，此时常开型液体电磁阀7为常开状态，水箱5中的水直接通过冲水管道6和第一冲水口10对蹲便池1进行全面冲洗，污水通过第一排污口13排出；此时污水不会通过溢水孔溢流到溢流腔15中，单片机4不会接收到湿度传感器14的信号。

当便池发生堵塞的情况时，凹腔内污水水位升高，污水通过溢水孔溢流到溢流腔15中，并从第二排污口16排出，第二排污口16湿度增加，湿度传感器14阻值变化，并向单片机4输出信号。单片机4控制液体电磁阀7关闭，单片机4同时向语音提示模块2和显示模块3输送信号，语音提示模块2语音提示保洁人员，显示信号进一步想工作人员提供具体信息。当卫生间值班人员疏通便池后，手动打开供水管道8上的手动阀9对便池重新冲洗；再打开通往第二冲水口11的手动阀9对溢流腔15进行冲洗，防止有异味散出。疏通清洗结束后清洁人员按动单片机4复位按钮，系统进入下一循环。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
