专利摘要

本实发明涉及一种锁头，更确切地讲涉及一种插芯锁。包括锁体、位于锁体中的锁芯、位于锁芯的弹子通道中并设有密码缺口的内弹子、位于锁芯的辨码片通道中的辨码片。本实用新型的要点就是：设有由钥匙驱动的，可直接通过其前后两个控制斜面，来控制辨码片和防拨片前后移动的控制滑块；其内弹子的背面还设有防拨齿/误导棘齿。本实用新型将使锁具的防技术开启和防强行开启的能力进一步提高。通过进一步改进，还可以创造出一种只要插入钥匙就可以给锁具一个开启信号的不转锁芯。

权利要求

1.一种锁头，包括锁体、位于锁体中的锁芯、位于锁芯上的弹子通道中并设有密码缺口的内弹子、位于锁芯上的辨码片通道中的辨码片，其特征是：设有由钥匙驱动的，可直接通过其控制斜面来控制辨码片前后移动的控制滑块；或者设有由钥匙驱动的，可直接通过其前后两个控制斜面，来控制辨码片和防拨片前后移动的控制滑块；在设有防拨片的锁头中，其内弹子的背面还设有防拨齿/误导棘齿。

2.根据权利要求1所述的锁头，其特征是：控制滑块的滑块回位弹簧，设置在控制滑块中，其固定端设有便于安装和拆卸的带有固定卡边和止转边的弹簧固定钉；在锁芯的滑块通道上部的端口处设有卡槽。

3.根据权利要求1或2所述的锁头，其特征是：防拨片压向内弹子的防拨齿/误导棘齿的弹力是由弹片提供。

4.根据权利要求1或2所述的锁头，其特征是：锁芯上的与连接栓相配合的契合口为竖向设置，契合口的上下宽度不同，与契合口相配合的连接栓的截面形状上下宽度也不同；或者契合口横向设置，并采用偏心的方式。

5.根据权利要求1或2所述的锁头，其特征是：锁芯与锁体相对固定不会转动，或锁芯与锁体连为一体不会转动；并设有可将辨码片的运动转换为触发锁具开启的触动信号的联动/传动件。

6.根据权利要求3所述的锁头，其特征是：锁芯与锁体相对固定不会转动，或锁芯与锁体连为一体不会转动；并设有可将辨码片的运动转换为触发锁具开启的触动信号的联动/传动件。

说明书

技术领域

本发明涉及一种锁头。更确切地讲涉及一种插芯锁。

背景技术

发明专利2009100334815公开了一种，由包括线齿钥匙的插匙驱动装置，来驱动轴向辨码片(也被称为插片，以下简称辨码片)的，可以空转的锁头。所述插匙驱动装置，是一种以钥匙插入的力量作为动力，来驱动辨码片的滑块组合。这种装置是依靠斜面的原理，由钥匙推动转向滑块，再由转向滑块推动中心滑块，再由中心滑块通过弹簧推动辨码片向内弹子(因为是片状也可称为页片)的密码缺口运动，从而完成辩码动作。这样的插匙驱动装置，要经过两次力的方向转换，所以结构稍显复杂。又由于其用来推动辨码片的弹簧、用来使辨码片回位的弹簧、以及用来推动伪装辨码片(也可简称为防拨片)的弹簧是以内外圈的形式安装在同一通道中的，并且弹簧通道的空间很小，因此对弹簧的直径精度要求很高。加之辨码片和防拨片并列，且同方向运动。所以对各弹簧的弹力、尺寸的精度都有较高的要求。因而零件的价格、装配的难度都较高。

发明内容

本发明对上述锁头做了重大改进。

首先，将插匙驱动装置，改为插匙控制装置。具体地说，就是将原来用做推动辨码片向密码缺口运动的，由钥匙驱动的滑块组合，改为可直接通过其控制斜面(或称为拨动斜面)来控制辨码片前后移动的，由钥匙驱动的控制滑块；同时将原来轴向设置的，本来与其它弹簧放在同一轴向通道(弹簧通道)内的回位弹簧，改成径向设置，单独放在控制滑块中。这样既能使控制滑块及时回位(并同时带动辨码片及时回位)，也可以使得弹簧之间互不干扰。从而弥补了之前锁头中的不足。改进后的锁头，减少了零件，降低了对于弹簧尺寸精度和弹力精度的要求，降低了加工难度，使装配变得容易，提高了装配速度，从而也降低了生产成本。

经过进一步改进，将插匙控制装置，升级为可直接通过其前后两个控制斜面，来控制辨码片和防拨片前后移动的，由钥匙驱动的控制滑块；同时将原来与辨码片同向动作的防拨片，改为与辨码片相向动作。将本来与其它弹簧放在同一轴向通道内的防拨弹簧，改为弹片，安装在锁芯的弹片槽中。并在内弹子的背面(设有密码缺口的一面为正面，它的反面为背面)增设防拨齿/误导棘齿(防拨齿或者误导棘齿)；经过这样改进后的锁头，进一步提高了技术开启的难度，甚至使技术开启成为不可能。

最后，利用本发明的锁头的特点(只要将合法钥匙插到底，辨码片就会动作)，再加以改进，可以创造出一种能颠覆人们对于弹子锁(包括页片锁)认知的不转锁芯(人们通常认为弹子锁的锁芯一定要转动的)。这种只要插入钥匙(当然是合法钥匙)就可以给锁具一个开启信号的不转锁芯，将会使锁具的防技术开启和防强行开启的能力进一步提高。这种不转锁芯，目前就可以在智能锁的应急机械锁头上得到很好的应用。

附图说明

图1～图7是本发明实施例一的示意图。为了简洁明了，图中只显示了插芯锁朝向门外一侧的(可以空转的)部分。

其中：图1是锁头的装配示意图。

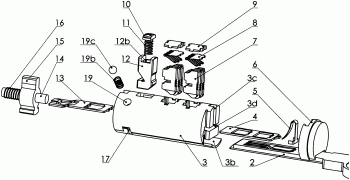

图2是去掉锁体后的立体爆炸示意图。

图3是锁头处于锁定状态时，锁芯内部状况的简略示意图。

图4、图5是用合法的钥匙开锁的过程的简略示意图。

图6、图7是局部零件的组装过程的简略示意图。

图8是本发明实施例二的简略示意图。

图中：1-锁体；2-钥匙；2b-(钥匙的)端部斜面；2c-(钥匙的)线状齿；3-锁芯；3b-钥匙孔(钥匙通道)；3c-弹片槽；3d-辨码片通道；3e-弹子通道；3f-滑块通道；3g-尾孔；3h-契合口；4-防拨片；4b-防拨片受控端；4c-防拨片的防拨端(有两组，每组5个)；5-防拨弹片；6-锁芯的端面封头；7-内弹子；7b--密码缺口；7c-防拨齿；7c2-误导棘齿；8-连体弹片；9-弹子通道的堵头；10-弹簧固定钉；10b-固定卡边；10c-止转边；11-滑块回位弹簧；12-控制滑块；12b-弹簧窝；12c-辩码控制斜面，12d-受力斜面；12e-防拨控制斜面；13-辨码片；13b-辨码片受控端；13c-辨码片的辩码端(有两组，每组5个)；14-栓轴；15-连接栓；16-推动弹簧；17-钥匙孔防钻片；18-拨子；19-锁芯定位孔；19b-锁芯定位弹簧；19c-锁芯定位钢珠；20-卡槽；

具体实施方式

下面结合附图和实施例作进一步说明

实施例一

首先参看图1、图2，这是一种应用了线齿钥匙的空转锁头。在锁体1的锁管中装有可以转动的，由三种轴向构件通过榫卯结构组合而成的锁芯3(这种组合而成的锁芯的具体结构可参看实用新型201821948049.x。当然本实施例也可以采用制造难度较大的整体结构的锁芯，或者相对简单的拼合成的锁芯。)。锁芯中设有钥匙孔(钥匙通道)3b、弹片槽3c、辨码片通道3d、两个弹子通道3e、滑块通道3f。在锁芯的每个弹子通道3e中，各设有5个内弹子7，内弹子上压着连体弹片8和弹子通道的堵头9(弹子通道的堵头实际是起着弹片的支撑作用，更确切地说，应将其称为弹片垫)。在锁芯的辨码片通道3d中，设有辨码片13和防拨片4；辨码片13(间接)受到推动弹簧16的推动；防拨片4受到防拨弹片5的推动。在锁芯的滑块通道3f中设有控制滑块12，控制滑块的前后分别设有，用来控制辨码片的控制斜面(下简称辩码控制斜面)12c，和用来控制防拨片的控制斜面(下简称防拨控制斜面)12e；在控制滑块12中设有滑块回位弹簧11，滑块回位弹簧11的力量远远大于推动弹簧16和防拨弹片5的力量。在滑块回位弹簧11的上端设有弹簧固定钉10。与连接栓15为一体(可以是组装为一体，或者是一个整体)的栓轴14装配在锁芯3的尾孔3g中(尾孔就是支承栓轴的支承孔，栓轴14的另一端装配在门内锁芯的尾孔中)。连接栓15直接受到推动弹簧16的推动。

锁头在锁定状态时，控制滑块12由于滑块回位弹簧11的作用处于落下的位置。辨码片受控端13d被控制滑块12挡住(参看图3)；由于栓轴14受到辨码片13的阻挡，连接栓15处于与(门外)锁芯3脱离状态，此时(门外)锁芯3也就处于空转状态。

将钥匙2插入钥匙孔3b，当钥匙的线状齿2c接触到内弹子7时，内弹子7的上下位置会随着钥匙的线状齿2c的高低而改变(当然内弹子上的密码缺口7b的位置也会随之改变)。在钥匙的端部斜面2b即将碰到控制滑块12的受力斜面12d时，如果插入的钥匙是合法钥匙，内弹子7的密码缺口7b就会与辨码片13的辩码端13c对准。换句话说，此时辨码片13就不会受到内弹子的阻挡(参看图4)。将钥匙进一步插入，钥匙的线状齿2c会保持内弹子的高度不会再变化。在将钥匙进一步插入时，钥匙的端部斜面2b就会推动控制滑块的受力斜面12d，从而将控制滑块12顶起，进而辨码片13得以摆脱控制滑块12的阻挡，在推动弹簧16(通过栓轴14)的推动下，向内弹子的方向移动，(参看图5)。这样连接栓15也就得以向门外锁芯移动，进而脱离门内锁芯，并通过与(门外)锁芯3的契合口3h的契合，使(门外)锁芯3与拨子18联动。此时扭动钥匙，(门外)锁芯3就会转动，拨子18也就会随之转动，锁头开启。

反之，如果插入的钥匙不是合法钥匙，在钥匙的端部斜面2b即将碰到控制滑块12的受力斜面12d时，内弹子7的密码缺口就不会与辨码片13的辩码端13c对准。这样即使钥匙将控制滑块12顶起，辨码片13得以摆脱控制滑块12的阻挡，但由于辨码片的辩码端13c不能进入内弹子的密码缺口7b，所以辨码片13就会受到内弹子7的阻挡。辨码片也就无法移动，连接栓15也就不能向门外锁芯移动，(门外)锁芯3与拨子18也就不能联动。此时扭动钥匙，(门外)锁芯3就会空转。

在将钥匙2从钥匙孔3b中向外抽出时，首先钥匙的端部斜面2b会离开控制滑块12，控制滑块12就会在滑块回位弹簧11的作用下，向下回落；此时控制滑块12的辩码控制斜面12c和防拨控制斜面12e就会将辨码片受控端13b和防拨片受控端4b向两边推开，从而使辨码片的辩码端13c和防拨片的防拨端4c离开内弹子。

在企图对锁头进行技术开启时，若拨动内弹子7，会毫无手感；并且只要拨动工具离开，内弹子就会回到原处。若用特制的工具将控制滑块12顶起，然后再拨动内弹子7时，由于无法通过工具将力量施加到辨码片13上，内弹子7也不会象普通的锁那样，会通过拨动者的手感而被各个击破。同时在内弹子被拨动时，防拨片的防拨端4c就会与内弹子的防拨齿7c发生卡碰，从而对拨动者的手感起到严重地干扰作用，进一步提高了技术开启的难度。

本实施例中，滑块回位弹簧11即要力量大，又要跟随锁芯转动，其固定端若采用简单的堵头，那么滑块回位弹簧的较大的力量就会通过堵头撑在锁管的管壁上。这样一来，在转动锁芯时的手感就会很差。本实施例采用了可以将滑块回位弹簧11的固定端固定在锁芯上的技术方案。具体地说就是创造了一种带有卡边和止转台阶的弹簧固定钉。参看图6，弹簧固定钉10的钉帽部分，分为上下两个层次，其上层为四方形，中间设有十字槽；其下层是在四方形的基础上，左右各长出了一个弧形边(以下将弧形边简称为固定卡边，将固定卡边上方的四方形的边简称为止转边)。在截面为长方形的滑块通道3f上部的端口(也可称为外端口)处设有卡槽20，卡槽20的(空间)高度稍大于弹簧固定钉10的钉帽部分的总厚度。控制滑块12的装配过程是这样的：1.将控制滑块12放入滑块通道3f；2.将滑块回位弹簧11放入弹簧窝12b；3.将弹簧固定钉10装在滑块回位弹簧11上；4.用十字起将弹簧固定钉10压入滑块通道3f；5.用十字起将弹簧固定钉10旋转90度(此时弹簧固定钉10的固定卡边10b进入卡槽20)；6.抬起起子(弹簧固定钉10会随着起子的抬起被滑块回位弹簧11顶起，此时卡边10b就被卡在卡槽中)，装配完成(参看图7)。装配好的弹簧固定钉10，因其止转边10c与滑块通道3f的长边相吻合，所以簧固定钉10不会被转动，也就不会脱落。不难看出，在拆卸控制滑块12时，也很容易：只要用起子将弹簧固定钉10稍稍压下，使止转边10c落入卡槽20的范围，再旋转90度，抬起起子就可以了。由于采用了这种带有固定卡边和止转边的弹簧固定钉技术方案，使得锁头的装配与拆卸即方便又安全可靠。当然回位弹簧11也可以采用其它形状的弹性元件。

在本实施例中，门外锁芯3的契合口3h为竖向设置，是为了便于与锁芯中的其它通道(比如弹子通道、滑块通道)一道加工出来(比如用冲床冲刮出来)。契合口3h的上下宽度不同，与契合口相配合的连接栓15的(截面形状)上下宽度(厚度)也不同，这样在锁芯(合法开启后)旋转至180度时，钥匙不能拔出，(连接栓不会脱离正在转动的锁芯的契合口而进入对面锁芯的契合口)。当然契合口也可以横向设置。为了能达到：在锁芯(合法开启后)旋转至180度时，钥匙不能拔出的目的，横向设置的契合口，可以采用偏心的方式，比如向上移动一些(当然连接栓的截面形状也应作相应的变动)。这样在锁芯(合法开启后)旋转至180度时，门外锁芯的契合口与门内锁芯的契合口就会错开，连接栓同样不会脱离正在转动的锁芯的契合口而进入对面锁芯的契合口。钥匙就不能拔出。只有在锁芯(合法开启后)旋转至360度(锁芯定位孔19b中的锁芯定位钢珠19c就会在锁芯定位弹簧19b的作用下，顶在锁管的定位坑中，从而使锁芯定位)时，钥匙才可以拔出。

实施例二

参看图8。本实施例与实施例一的不同之处在于：内弹子7背面的防拨齿为误导棘齿。从图中可以看出，当防拨片的防拨端4c(有弹性地)顶在误导棘齿7c2上的时候，内弹子只可以被向上拨动，并且一旦被向上拨动之后，就不可以向下回到原处(因为棘齿会被防拨端4c挡住)。之所以称为误导棘齿，是因为误导棘齿7c2的(设计)位置与密码缺口7b相关联，就是：在任一棘齿被防拨端4c挡住之后，密码缺口7b都不会停在与辩码端13c对准的位置。为了不让别人在实施技术开启时，会(试图)通过误导棘齿7c2的位置来推断出密码缺口7b的位置，本实施例中的各种内弹子(指密码缺口的位置不同的内弹子)的误导棘齿的齿数及(在内弹子上的)位置都完全相同。

由于误导棘齿的设置，本实施例的锁头，甚至可以使技术开启成为不可能。

实施例三

因为本发明的带有插匙控制装置的锁头，具有只要将钥匙插到底，辨码片就会动作的特点，本实施例利用这个特点，创造出可以用在多种智能锁的应急机械锁头上的不转锁芯。具体做法是这样的：首先，使锁芯与锁体相对固定不会转动(比如用销钉将锁芯固定，使之不能在锁管中转动；或将容纳锁芯的锁管设计成非圆形等)，或将锁芯与锁体连为一体(包括设计为一体)不会转动。再通过联动/传动部件(如拉杆、推杆、杠杆等零部件)将辨码片的运动(向密码缺口中移动)转换为触发锁具开启的触动信号(按下门把手与锁舌拨盘的联动销)。

也可以用改变辨码片运动方向的方法，直接将将辨码片向前(向门外方向)的运动转换为向后的推动信号，具体做法是这样的：将内弹子转体180度，使其密码缺口朝向相反的方向，同时调换辨码片和防拨片的位置和方向；当然也要调换控制滑块的两个控制斜面的位。这样，就能改变辨码片的运动方向，使锁头输出推动信号。这样甚至可以直接利用辨码片的加长部位作为触动件。

根据本实施例甚至可以创造出一种由不转锁芯控制的机械锁具。
