专利摘要

本实用新型公开一种水力驱动的景观水车，包括构建在水池中的支撑架，所述支撑架上转动支撑有转盘，所述转盘的外边缘处设置有多组在圆周方向上均匀分布的水车组件，每一组水车组件都由两个对称分布的水翅和一个水斗组成，所述支撑架的底部分别设置有两套水泵组件，所述的水泵组件包括潜水泵，所述潜水泵的出水管路上设置有止回阀、闸阀、流量计和远程压力表，两套所述的水泵组件分别与设在支撑架上的水景效果输水管和水景动力输水管的底端相连，所述水景效果输水管和水景动力输水管的顶端均设置有排气管，且水景效果输水管的末端设置有两个对称分布的水景效果喷管，水景动力输水管的末端设置有水景动力喷管。

权利要求

1.一种水力驱动的景观水车，其特征在于：所述的水车包括构建在水池中的支撑架（1），所述支撑架（1）上转动支撑有转盘（2），所述转盘（2）的外边缘处设置有多组在圆周方向上均匀分布的水车组件（3），每一组水车组件（3）都由两个对称分布的水翅和一个水斗组成，

所述支撑架（1）的底部分别设置有两套水泵组件，所述的水泵组件包括潜水泵（4），所述潜水泵（4）的出水管路上设置有止回阀（5）、闸阀（6）、流量计（7）和远程压力表（8），两套所述的水泵组件分别与设在支撑架（1）上的水景效果输水管（9）和水景动力输水管（10）的底端相连，所述水景效果输水管（9）和水景动力输水管（10）的顶端均设置有排气管（11），且水景效果输水管（9）的末端设置有两个对称分布的水景效果喷管（12），且水景效果喷管（12）与水车组件（3）中水翅的位置相匹配，水景动力输水管（10）的末端设置有水景动力喷管（13），且水景动力喷管（13）与水车组件（3）中水斗的位置相匹配。

2.根据权利要求1所述的水力驱动的景观水车，其特征在于：所述排气管（11）的一端与水景效果输水管（9）或水景动力输水管（10）的顶部相连，另一端则与水景效果喷管（12）或水景动力喷管（13）相连通。

说明书

技术领域

本实用新型涉及一种水车，特别是一种水力驱动的景观水车。

背景技术

在某些大型娱乐场所或广场，往往会设置喷泉、水车等设施，来营造美好的景观。现有的景观类水车结构多与摩天轮类似，即一个支撑在地面上的支架，支架上转动支撑有大转盘，转盘依靠电机进行驱动转动。由于整体设备相对较为庞大，因此需要选用功率较大的电机，且传动副等机构也都需要相应增大，这样其整体成本就会很高。

因此现在需要一种能够解决上述问题的方法或装置。

发明内容

本实用新型是为了解决现有技术所存在的上述不足，提出一种结构简单，设计巧妙，布局合理，成本低廉，创意新颖的水力驱动的景观水车。

本实用新型的技术解决方案是：一种水力驱动的景观水车，其特征在于：所述的水车包括构建在水池中的支撑架1，所述支撑架1上转动支撑有转盘2，所述转盘2的外边缘处设置有多组在圆周方向上均匀分布的水车组件3，每一组水车组件3都由两个对称分布的水翅和一个水斗组成，

所述支撑架1的底部分别设置有两套水泵组件，所述的水泵组件包括潜水泵4，所述潜水泵4的出水管路上设置有止回阀5、闸阀6、流量计7和远程压力表8，两套所述的水泵组件分别与设在支撑架1上的水景效果输水管9和水景动力输水管10的底端相连，所述水景效果输水管9和水景动力输水管10的顶端均设置有排气管11，且水景效果输水管9的末端设置有两个对称分布的水景效果喷管12，且水景效果喷管12与水车组件3中水翅的位置相匹配，水景动力输水管10的末端设置有水景动力喷管13，且水景动力喷管13与水车组件3中水斗的位置相匹配。

所述排气管11的一端与水景效果输水管9或水景动力输水管10的顶部相连，另一端则与水景效果喷管12或水景动力喷管13相连通。

本实用新型同现有技术相比，具有如下优点：

本种结构形式的水力驱动的景观水车，其结构简单，设计巧妙，布局合理，它针对传统的利用电机驱动转轮旋转的水车结构中，由于需要使用较大功率的电机而造成的成本居高不下的问题，设计出一种利用水力进行驱动的结构，它利用潜水泵将水池中的水体泵送到高处（景观水车的最顶端），再利用喷管喷射在水斗上，由此产生沿着转盘切线方向的推力，进而带动转盘转动；同时，同样利用喷管将一部分水体喷射在水翅上，利用水翅在高处形成水花，供人们观赏。它的出现，节省了设置电机的成本，因此总体造价能够得到很好的控制。因此可以说它特别适合于在本领域中推广应用，其市场前景十分广阔。

附图说明

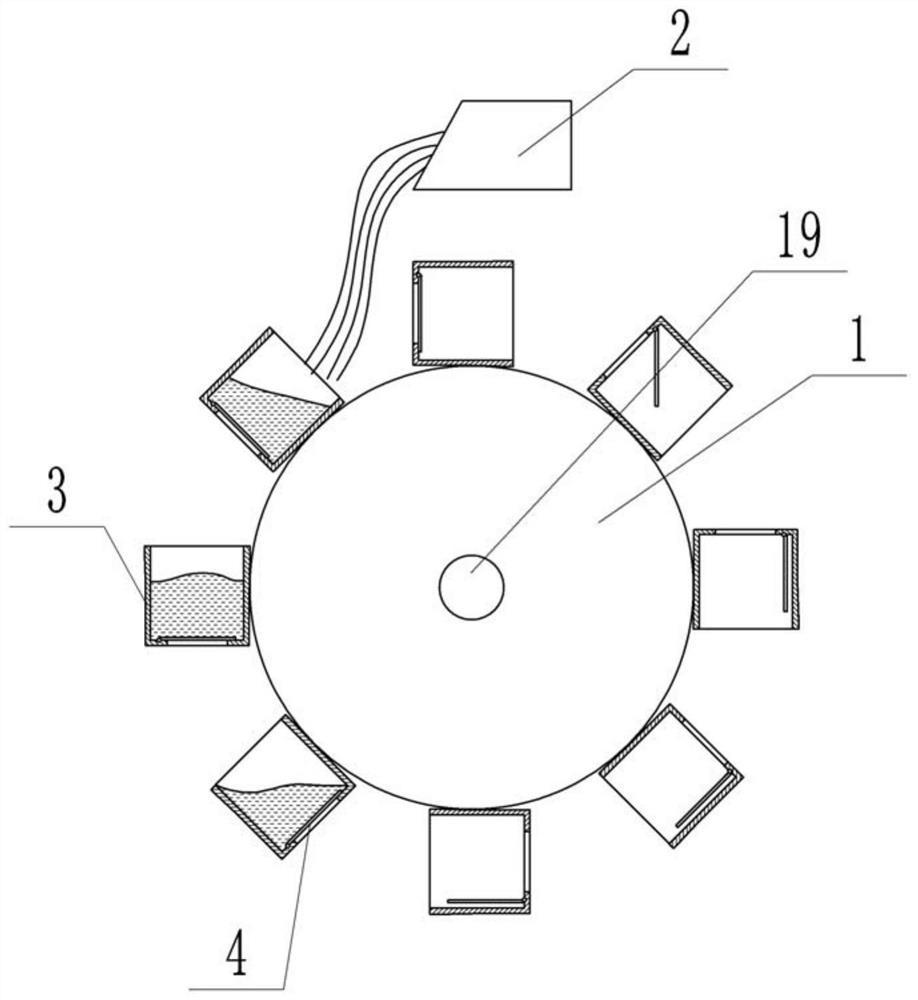

图1是本实用新型实施例的结构示意图。

图2是本实用新型实施例中支撑架部分的侧视图。

图3是图2中的局部放大图。

图4是本实用新型实施例中支撑架顶部的局部放大图。

具体实施方式

下面将结合附图说明本实用新型的具体实施方式。如图1至图4所示：一种水力驱动的景观水车，包括构建在水池中的支撑架1，所述支撑架1上转动支撑有转盘2，所述转盘2的外边缘处设置有多组在圆周方向上均匀分布的水车组件3，每一组水车组件3都由两个对称分布的水翅和一个水斗组成，

所述支撑架1的底部分别设置有两套水泵组件，所述的水泵组件包括潜水泵4，所述潜水泵4的出水管路上设置有止回阀5、闸阀6、流量计7和远程压力表8，两套所述的水泵组件分别与设在支撑架1上的水景效果输水管9和水景动力输水管10的底端相连，所述水景效果输水管9和水景动力输水管10的顶端均设置有排气管11，且水景效果输水管9的末端设置有两个对称分布的水景效果喷管12，且水景效果喷管12与水车组件3中水翅的位置相匹配，水景动力输水管10的末端设置有水景动力喷管13，且水景动力喷管13与水车组件3中水斗的位置相匹配。

所述排气管11的一端与水景效果输水管9或水景动力输水管10的顶部相连，另一端则与水景效果喷管12或水景动力喷管13相连通。

本实用新型实施例的水力驱动的景观水车的工作过程如下：启动两套水泵组件中的潜水泵4，潜水泵4将水池中的水体通过水景效果输水管9和水景动力输水管10，泵送到支撑架1的顶端，水景动力输水管10将水体输入到水景动力喷管13后，经由水景动力喷管13喷射在水斗上，并形成沿转盘2切线方向的推力，推动转盘2转动；与此同时，水景效果输水管9将水体输入到水景效果喷管13后，经由水景效果喷管13喷射在水翅上，高速流动的水体喷射在水翅上之后，会形成多种多样的水流，营造出喷泉效果供人欣赏；

也就是说，转盘2一边转动，一边在其顶部喷射水花；

水流与水翅接触瞬间的速度，能够对水花溅射的形状和大小造成影响；同样地，水流与水斗接触瞬间的速度，也会影响到转盘2的旋转速度；也就是说通过控制水流的速度能够控制转盘2的转速和喷射出的水花的状态，因此在使用过程中，使用者可根据流量计7和远程压力表8随时监测潜水泵4的出口流量以及出口压力，并根据实际情况和具体需要，通过止回阀5和闸阀6对潜水泵4的出口流速进行调整。
