专利摘要

本发明涉及一种浅埋煤层开采潜水漏失致灾程度的划分方法，属于煤炭开采保护领域，用以解决目前无法准确判断采煤区上覆潜水层漏失致灾程度的问题。本发明包括以下步骤：S1.在煤矿工作面布置监测点并埋设遥测水位计进行水位监测；S2.监测地面高程，计算地面沉降量并收集进尺资料；S3.由监测资料作进尺距监测点距离—地面沉降量—水位变化关系曲线；S4.将所作曲线与潜水未漏失图、微漏失图和大量漏失图比较并划分漏失程度；S5.进一步将研究区划分为环境灾变区或友好区。本发明划分方法简单实用，从生态保护的角度，针对性的对西北煤田浅层水资源漏失及环境灾变作出判断，为矿区开采方式地选择提供了依据，对西北煤田开采过程中生态环境保护具有重要意义。

权利要求

1.一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于：包括以下步骤：

S1.收集矿区将要开采煤层工作面的平面位置图，布置监测点并埋设遥测水位计进行水位监测；

S2.根据步骤S1布设的监测点，在工作面开采期间进行监测点地面高程监测，计算地面沉降量并收集工作面进尺资料；

S3.根据步骤S2获取的工作面进尺、地面沉降量及步骤S1获取的水位监测资料制作进尺距监测点距离—地面沉降量—水位变化关系曲线；

S4.将所述关系曲线与潜水未漏失图、潜水微漏失图和潜水大量漏失图进行比较；将开采煤层工作面划分为潜水未漏失区、潜水微漏失区或潜水大量漏失区。

2.根据权利要求1所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于：所述步骤S1中，工作面监测点的布置位置位于工作面中央，水位计探头埋深位于开采过程监测水位以下，水位计安装完成后即进行水位监测。

3.根据权利要求1所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于：所述步骤S2中，当进尺距监测点距离为L时开始监测点地面沉降观测，结束时间为监测数据趋于稳定，即连续5天监测地面沉降量累计小于0.01m。其中，L计算公式如下：

式中：L为超前影响距，m；h为开采深度，m；w为超前影响角，°。

4.根据权利要求1所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于：所述步骤S2中，监测点地面沉降量计算公式如下：

ΔH＝He0-He

式中：ΔH为地面沉降量，m；He0为监测点地面初始高程，m；He为开采过程监测点地面高程，m。

5.根据权利要求1所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于：所述步骤S2中，监测点地面高程监测精度为0.001m。

6.根据权利要求1所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于：所述步骤S4中，潜水未漏失图、潜水微漏失图和潜水大量漏失图中地面沉降变化曲线划分为五个阶段，分别为：阶段1：未沉降阶段，阶段2：缓慢沉降阶段，阶段3：沉降加速阶段，阶段4：沉降平缓阶段和阶段5：沉降平稳阶段；

潜水未漏失图中水位变化曲线分为：阶段a：水位快速下降阶段，阶段b：水位短暂平稳阶段，阶段c：水位快速上升阶段，阶段d：水位缓慢上升阶段和阶段e：水位平稳阶段；潜水微漏失图中水位变化曲线分为：阶段a：水位快速下降阶段，阶段b：水位短暂平稳阶段，阶段d：水位缓慢上升阶段和阶段e：水位平稳阶段；潜水大量漏失图中水位变化曲线分为：阶段a：水位快速下降阶段。

7.根据权利要求1-6任一所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于，所述方法还包括如下步骤：

S5.将潜水未漏失区定义为环境友好区，潜水大量漏失区定义为环境灾变区，计算步骤S4中潜水微漏失区水位埋深，若水位埋深大于当地生态水位埋深，则将开采煤层工作面划分为环境灾变区，若水位埋深小于当地生态水位埋深，则将开采煤层工作面划分为环境友好区。

8.根据权利要求7所述的一种浅埋煤层开采潜水漏失致灾程度的划分方法，其特征在于，计算步骤S4中潜水微漏失区水位埋深的公式如下：

S＝He0-Hw

式中：S为水位埋深，m；He0为监测点地面初始高程，m；Hw为遥测水位计监测水位，m。

9.根据权利要求7所述的一种浅埋煤层潜水漏失致灾的划分方法，其特征在于：生态水位是指能够保持典型植被良好发育生长的地下水水位埋深，生态水位根据煤矿开采区的典型地表植被进行确定。

10.根据权利要求1-9中任一所述的一种浅埋煤层潜水漏失致灾的划分方法，其特征在于：所述的煤矿开采工作面潜水漏失致灾程度的划分方法适用于西北煤田。

说明书

技术领域

本发明涉及生态保护技术领域，尤其涉及一种浅埋煤层开采潜水漏失致灾程度的划分方法。

背景技术

由于我国东部地区煤炭资源在逐渐枯竭，煤炭生产战略西移会不断加快，所以西部煤炭开采量会逐年攀升，预计未来西部地区煤炭产量将占全国煤炭总产量的70％以上。陕北煤炭资源储量极大，而且煤质好，开采前景广阔。同时陕北属于干旱－半干旱地区，水资源量总体严重不足，生态地质环境脆弱，给区域经济和社会发展带来严重制约和影响。陕北煤田毛乌素沙漠滩地大面积分布的上更新统萨拉乌苏组砂层潜水是维系生态植被的重要水源，但十多年来的采煤造成该地区潜水水资源大范围破坏、沟谷断流，泉水及湖泊水量减少甚至干涸，造成工农业用水困难，地表干旱、植被枯萎和荒漠化加剧等环境保护问题，因此萨拉乌苏组砂层潜水成为目前陕北干旱－半干旱地区生态环境保护的重要研究课题。

近些年来，国内地质界针对西部侏罗纪煤田保水采煤问题开展了大量研究工作，探讨了保水采煤的对策和方法，提出了保水采煤的核心是生态水位保护的新观点。关于如何处理好煤炭开采与地下水的协调关系，采取更合理的采煤方法和工程措施来实现保水采煤，即关于保水程度及保水采煤的途径等问题还需要进一步研究。利用遥测水位计监测水位并结合地面沉降量变化规律可以清楚判断浅层地下水位下降是侧向补给还是垂向渗漏导致，从而对潜水漏失程度及生态植被影响程度进行划分，为矿区规划及开采方式选择等工作提供了基础依据，对实现干旱-半干旱区生态环境保护开采具有重要意义。

发明内容

鉴于上述的分析，本发明旨在提供一种浅埋煤层开采潜水漏失致灾程度的划分方法，用以解决无法准确判断采煤区上覆潜水层漏失程度及致灾情况的问题；同时根据潜水层漏失及致灾划分程度制定相应的保水开采方案，从而将开采造成的生态环境破坏程度降到最低。

本发明的目的主要是通过以下技术方案实现的：

一种浅埋煤层开采潜水漏失致灾程度的划分方法，包括以下步骤：

S1.收集矿区将要开采煤层工作面的平面位置图，布置监测点并埋设遥测水位计进行水位监测；

S2.根据步骤S1布设的监测点，在工作面开采期间进行监测点地面高程监测，计算地面沉降量并收集工作面进尺资料；

S3.根据步骤S2获取的工作面进尺、地面沉降量及步骤1获取的水位监测资料制作进尺距监测点距离—地面沉降量—水位变化关系曲线；

S4.将所述曲线与潜水未漏失图、潜水微漏失图和潜水大量漏失图进行比较；将开采煤层工作面划分为潜水未漏失区、潜水微漏失区或潜水大量漏失区。

进一步地，所述步骤S1中，工作面监测点的布置位置位于工作面中央，所使用遥测水位计满足《水位测量仪器第六部分：遥测水位计》(GB/T11828.6-2008)要求，水位计探头埋深位于开采过程监测水位以下，水位计安装完成后即进行水位监测。

进一步地，所述步骤S2中，当进尺距监测点距离为L时开始监测点地面沉降观测，结束时间为监测数据趋于稳定，即连续5天监测地面沉降量累计小于0.01m。其中，L计算公式如下：

式中：L为超前影响距，m；h为开采深度，m；w为超前影响角，°。根据不同开采工作面的开采深度和超前影响角，确定不同开采工作面的地面沉降观测开始时间，高效准确地判断地面沉降的第一阶段即未沉降阶段；监测结束时间为连续5天监测沉降量累计小于0.01m，这在本领域可以认为沉降结束，后续不需要继续监测。

进一步地，所述步骤S2中，监测点地面沉降量计算公式如下：

ΔH＝He0-He

式中：ΔH为地面沉降量，m；He0为监测点地面初始高程，m；He为开采过程监测点地面高程，m。

进一步地，所述步骤S2中，监测点地面高程监测精度为0.001m。在这一精度下保证了监测点地面高程监测数据及后续判断地面高程监测结束时间的准确性。

进一步地，所述步骤S4中，潜水未漏失图、潜水微漏失图和潜水大量漏失图中地面沉降变化曲线划分为五个阶段，分别为：阶段1：未沉降阶段，阶段2：缓慢沉降阶段，阶段3：沉降加速阶段，阶段4：沉降平缓阶段和阶段5：沉降平稳阶段；

潜水未漏失图中水位变化曲线分为：阶段a：水位快速下降阶段，阶段b：水位短暂平稳阶段，阶段c：水位快速上升阶段，阶段d：水位缓慢上升阶段和阶段e：水位平稳阶段；潜水微漏失图中水位变化曲线分为：阶段a：水位快速下降阶段，阶段b：水位短暂平稳阶段，阶段d:水位缓慢上升阶段和阶段e：水位平稳阶段；潜水大量漏失图中水位变化曲线分为：阶段a：水位快速下降阶段。

进一步地，为了能够更好地划分开采煤层工作面的潜水漏失致灾程度，上述划分方法还包括如下步骤：

S5.将潜水未漏失区定义为环境友好区，潜水大量漏失区定义为环境灾变区，计算步骤S4中潜水微漏失区水位埋深，若水位埋深大于当地生态水位埋深，则将开采煤层工作面划分为环境灾变区，若水位埋深小于当地生态水位埋深，则将开采煤层工作面划分为环境友好区。

进一步地，计算步骤S4中潜水微漏失区水位埋深的公式如下：

S＝He0-Hw

式中：S为水位埋深，m；He0为监测点地面初始高程，m；Hw为遥测水位计监测水位，m。

进一步地，生态水位是指能够保持典型植被良好发育生长的地下水水位埋深，生态水位根据煤矿开采区的典型地表植被进行确定。

进一步地，所述的煤矿开采工作面潜水漏失致灾程度的划分方法适用于西北煤田。

本发明的有益效果：

(1)本发明提供的浅埋煤层开采潜水漏失致灾程度的划分方法，直观的对采煤区上覆潜水层漏失程度进行判断划分；并进一步将煤矿开采工作面划分为环境友好区和环境灾变区，为矿区开采方案的选择提供了明确的依据，矿区可根据潜水漏失致灾程度制定相应的保水开采方案，从而将开采造成的生态环境破坏降到最低。

(2)本发明划分方法简单实用，从生态植被保护的角度，针对性的对西北煤田浅层水资源漏失及环境灾变作出判断，为矿区规划及开采方式选择等工作提供了依据，对西北煤田开采过程中生态环境保护具有重要意义。

本发明中，上述各技术方案之间还可以相互组合，以实现更多的优选组合方案。本发明的其他特征和优点将在随后的说明书中阐述，并且，部分优点可从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过说明书、权利要求书以及附图中所特别指出的内容中来实现和获得。

附图说明

附图仅用于示出具体实施例的目的，而并不认为是对本发明的限制，在整个附图中，相同的参考符号表示相同的部件。

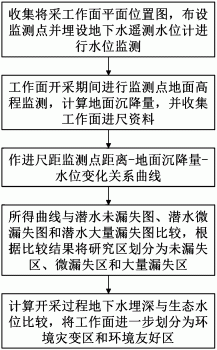

图1为本发明方法实施流程图；

图2为潜水未漏失区图，图中进尺距监测点距离为负值代表未采至监测点，正值代表采过监测点；

图3为潜水微漏失区图，图中进尺距监测点距离为负值代表未采至监测点，正值代表采过监测点；

图4为潜水大量漏失区图，图中进尺距监测点距离为负值代表未采至监测点，正值代表采过监测点；

图5为金鸡滩煤矿工作面平面位置图；

图6为金鸡滩煤矿工作面进尺距监测点距离—地面沉降量—水位变化关系曲线，图中进尺距监测点距离为负值代表未采至监测点，正值代表采过监测点。

具体实施方式

下面结合附图来具体描述本发明的优选实施例，其中，附图构成本申请一部分，并与本发明的实施例一起用于阐释本发明的原理，并非用于限定本发明的范围。

本发明提供了一种浅埋煤层开采潜水漏失致灾程度的划分方法，如图1所示，包括如下步骤：

S1.收集矿区将要开采煤层工作面平面位置图，布置监测点并埋设遥测水位计；

该步骤具体为：收集将采工作面平面位置图，在工作面中央位置布置监测点，所使用遥测水位计满足规范《水位测量仪器第六部分：遥测水位计》(GB/T11828.6-2008)要求，水位计探头埋深应位于开采过程监测水位以下，水位计安装完成即进行水位监测。

S2.根据步骤1布设的监测点，对工作面开采期间监测点地面高程进行观测，计算地面沉降量，并收集工作面进尺资料；

该步骤具体为：监测点地面沉降监测开始时间为进尺距监测点距离为L，结束时间为监测数据趋于稳定，即连续5天监测沉降量累计小于0.01m；地面沉降监测精度等于0.001m。其中，L计算公式如下：

式中：L为超前影响距，m；h为开采深度，m；w为超前影响角，°。

监测点地面沉降量计算公式如下：

ΔH＝He0-He

式中：ΔH为地面沉降量，m；He0为监测点地面初始高程，m；He为开采过程监测点地面高程，m。

S3.根据步骤S2获取的工作面进尺、地面沉降量及步骤S1获取的水位监测资料作进尺距监测点距离—地面沉降量—水位变化关系曲线。

S4.将所述曲线与潜水未漏失图、潜水微漏失图和潜水大量漏失图比较；并将开采煤层工作面划分为潜水未漏失区、潜水微漏失区和潜水大量漏失区。

上述潜水未漏失图、潜水微漏失图和潜水大量漏失图是根据西北地区多个煤矿监测资料(工作面进尺数据、水位计数据和地面沉降数据)总结出来的规律，划分依据为地面沉降与水位变化的对应关系。

如图2所示，潜水未漏失图中地面沉降变化曲线划分为五个阶段，分别为：阶段1：未沉降阶段，阶段2：缓慢沉降阶段，阶段3：沉降加速阶段，阶段4：沉降平缓阶段和阶段5：沉降平稳阶段；水位变化曲线分为：阶段a：水位快速下降阶段，阶段b：水位短暂平稳阶段，阶段c：水位快速上升阶段，阶段d：水位缓慢上升阶段和阶段e：水位平稳阶段。

如图3所示，潜水微漏失图中地面沉降变化曲线划分为五个阶段，分别为：阶段1：未沉降阶段，阶段2：缓慢沉降阶段，阶段3：沉降加速阶段，阶段4：沉降平缓阶段和阶段5：沉降平稳阶段；水位变化曲线分为：阶段a：水位快速下降阶段，阶段b：水位短暂平稳阶段，阶段d：水位缓慢上升阶段和阶段e：水位平稳阶段。

如图4所示，潜水大量漏失图中地面沉降变化曲线划分为五个阶段，分别为：阶段1：未沉降阶段，阶段2：缓慢沉降阶段，阶段3：沉降加速阶段，阶段4：沉降平缓阶段和阶段5：沉降平稳阶段；水位变化曲线分为：阶段a：水位快速下降阶段。

三个基本图中阶段1都对应阶段a，说明开采区前面的采煤活动导致监测点水位下降，此时水位下降是由于前面采区潜水漏失还是地面沉降导致侧向补给引起的无法判断；图2中阶段2对应阶段b，即监测点地面稍微沉降，水位计水位就不下降了，说明图2模式没有发生潜水漏失，水位短暂平稳是地面沉降导致监测点接受未采区水位补给引起的，且阶段3对应阶段c，地面沉降剧烈，水位开始大幅度上升，阶段4对应阶段d，地面沉降缓慢，水位上升也缓慢，阶段5对应阶段e，地面沉降结束，水位也平稳，这些现象说明监测点水位变化并不是漏失而是沉降引起的，因此将图2定义为潜水未漏失区。图3与图4中阶段2都对应阶段a，但图3中阶段3对应阶段b，即在接受未采区大量侧向水补给水位才能保证稳定，说明图3模式发生漏失，但并不严重，经过侧向水的补给可以达到收支平衡，阶段4少量补给导致水量稍微上升，因此将图3定义潜水微漏失区。图4中水位始终没有上升，说明尽管在接受侧向补给，但水位仍不能恢复，说明发生了大量漏失，因此将图4定义为潜水大量漏失区。

为了能够更好地划分开采煤层工作面的潜水漏失致灾程度，上述划分方法还包括如下步骤：

S5.将潜水未漏失区定义为环境友好区，潜水大量漏失区定义为环境灾变区，计算步骤S4中潜水微漏失区水位埋深，若水位埋深大于当地生态水位埋深，则将开采煤层工作面划分为环境灾变区，若水位埋深小于当地生态水位埋深，则将开采煤层工作面划分为环境友好区。其中计算步骤S4中潜水微漏失区水位埋深的公式如下：

S＝He0-Hw

式中：S为水位埋深，m；He0为监测点地面初始高程，m；Hw为遥测水位计监测水位，m。

需要说明的是生态水位是指能够保持典型植被良好发育生长的地下水水位埋深，生态水位根据煤矿开采区的典型地表植被进行确定。

实施例1

下面结合具体实例对本发明的技术方案作出详细说明。

如图5所示为金鸡滩煤矿采煤工作面。金鸡滩煤矿采煤工作面长5300m，宽300m，于2016年6月进行工作面回采，回采平均速度约为10m/d，布置监测点位于工作面中央，水位计于2017年1月3日安装完毕后进行自动水位监测，水位计探头位于初始水位下15m，保证开采过程时刻可以监测到水位变化，此时进尺距监测点距离-265m(负值代表未采至监测点，正值代表采过监测点)，水位计水位Hw记录如表1所示。

表1金鸡滩煤矿工作面监测数据及计算数据

如表1所示，监测点地面初始高程He0为1226.81；监测点附近首次采煤平均开采深度h为280m，矿区开采实践超前影响角w为62°，利用公式 计算超前影响距L为148.87m，因此在进尺推进至距监测点前150m开始监测点地面沉降监测；采用人工监测，监测频率2次/d，监测时间分别为6:00与18:00，监测点地面高程He监测数据如表1所示，利用公式ΔH＝He0-He计算地面沉降量ΔH，数据如表1所示。2017年5月8日进尺线采过监测点300m时，连续5天监测地面沉降量累计小于0.01m，地面沉降趋于稳定，停止监测。

根据表1的监测数据作金鸡滩煤矿工作面进尺距监测点距离—地面沉降量—水位变化关系曲线，如图6所示。

将图6与图2、3及4比较，发现图6曲线变化规律与图3相似，因此可将金鸡滩煤矿工作面潜水漏失判断为潜水微漏失区。

同时为了进一步判断金鸡滩煤矿工作面潜水漏失致灾程度，计算漏失过程中水位埋深并与当地生态水位埋深进行比较。计算漏失过程中水位埋深公式为：

S＝He0-Hw

式中：S为水位埋深，m；He0为监测点地面初始高程，m；Hw为遥测水位计监测水位，m。

水位埋深S计算数值范围为0.91～2.33，如表1所示。同时金鸡滩煤矿位于毛乌素沙漠边缘，地表植被主要为沙柳和松蒿，依据前人研究及已发表文章《陕北风沙滩地区生态安全地下水位埋深研究》和《基于生态水位保护的陕北煤炭开采条件分区》确定当地生态水位埋深为3m。通过分析，水位埋深S计算值小于当地生态水位埋深3m，进一步将金鸡滩煤矿采煤工作面划分为环境友好型，可知开采过程中虽然水位有所下降，但不会对植被造成太大影响。

综上所述，本发明根据分析采煤期间矿区观测点地面沉降量与遥测水位计监测水位变化的各个阶段，将采煤矿区划分为潜水未漏失区、潜水微漏失区及潜水大量漏失区；并通过将计算的采煤矿区漏失过程水位埋深与当地生态水位埋深相比较，将潜水微漏失区进一步划分为环境友好区和环境灾变区。本发明使用的划分方法简单实用，从生态植被保护的角度，针对性的对西北煤田浅层水资源漏失及环境灾变作出判断，为矿区规划及开采方式选择等工作提供了依据，对西北煤田开采生态环境保护具有重要意义。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本发明的保护范围之内。
