专利摘要

一种波浪对船体冲击压力测量装置，包括船模以及多个脉动压力传感器，所述船模的船身上具有多个用于安装所述脉动压力传感器的安装孔，所述脉动压力传感器包括软管、硬管以及脉动压力传感器本体，所述软管设于所述安装孔内，所述硬管的后端伸入所述软管，其未伸入软管部分与所述软管的前端面以及所述安装孔的孔壁之间通过密封胶密封固定，所述脉动压力传感器本体位于所述硬管内，且两者螺纹连接。本实用新型通过密封胶固定硬管，并在硬管内设置内螺纹，传感器通过螺纹安装于硬管内，不会产生变形的问题，便于定位传感器，可以对传感器起到良好的保护作用，并且可以在不损坏传感器的前提下拆卸或者更换传感器。

权利要求

1.一种波浪对船体冲击压力测量装置，其特征在于，包括船模以及多个脉动压力传感器，所述船模的船身上具有多个用于安装所述脉动压力传感器的安装孔，所述脉动压力传感器包括软管、硬管以及脉动压力传感器本体，所述软管设于所述安装孔内，所述硬管的后端伸入所述软管，其未伸入软管部分与所述软管的前端面以及所述安装孔的孔壁之间通过密封胶密封固定，所述脉动压力传感器本体位于所述硬管内，且两者螺纹连接。

2.根据权利要求1所述的一种波浪对船体冲击压力测量装置，其特征在于，所述安装孔为水平孔，所述硬管的前端面以及脉动压力传感器本体的前端检测面均与所述安装孔的孔口上下齐平。

3.根据权利要求2所述的一种波浪对船体冲击压力测量装置，其特征在于，所述软管与所述安装孔之间通过工业胶固定，所述硬管的后端与软管之间通过工业胶固定。

4.根据权利要求2或3所述的一种波浪对船体冲击压力测量装置，其特征在于，所述软管为硅胶管，所述硬管为金属管。

5.根据权利要求4所述的一种波浪对船体冲击压力测量装置，其特征在于，所述密封胶为硅胶。

6.根据权利要求5所述的一种波浪对船体冲击压力测量装置，其特征在于，所述脉动压力传感器为10个：

位于第一水线上的第一脉动压力传感器本体、两个第二脉动压力传感器本体以及两个第三脉动压力传感器本体，所述第一脉动压力传感器本体布置于所述船模前侧的左右中心位置，所述两个第二脉动压力传感器本体以及两个第三脉动压力传感器本体前后依次左右对称布置于所述船模的左右两侧；

位于第二水线上的第四脉动压力传感器本体、两个第五脉动压力传感器本体以及两个第六脉动压力传感器本体，所述第二水线低于第一水线，所述第四脉动压力传感器本体布置于所述船模前侧的左右中心位置，且位于所述第一脉动压力传感器本体的后侧，所述两个第五脉动压力传感器本体以及两个第六脉动压力传感器本体前后依次左右对称布置于所述船模的左右两侧，且位于第二脉动压力传感器本体以及第三脉动压力传感器本体之间，所述第五脉动压力传感器本体和第六脉动压力传感器本体的前后间距与第二脉动压力传感器本体和第三脉动压力传感器本体的前后间距相等。

7.根据权利要求6所述的一种波浪对船体冲击压力测量装置，其特征在于，所述第一水线以及第二水线分别位于船模球艏上方不同高度的吃水位置。

8.根据权利要求7所述的一种波浪对船体冲击压力测量装置，其特征在于，所述软管的后端延伸至所述船模甲板的上方。

说明书

技术领域

本实用新型涉及船舶设计技术领域，尤其涉及一种波浪对船体冲击压力测量装置。

背景技术

在船舶设计领域，通常在船模上设置脉动压力传感器，来测量波浪对船体的冲击压力，从而优化船舶设计。

脉动压力传感器传统的固定方式是将硅胶软管粘接在船模的安装孔内，传感器插入硅胶软管并粘接固定，并且通过硅胶密封在安装孔内，硅胶软管与船模的木材粘接不牢固，易变形，不便于定位传感器，传感器在与硅胶软管固定时末端连接线易损坏，硅胶密封时容易损坏传感器的检测端，此外，一旦出现传感器失灵则需要拆卸软管，在测量实验结束后也不易进行传感器的回收，造成不便。

实用新型内容

基于此，针对上述技术问题，提供一种波浪对船体冲击压力测量装置。

为解决上述技术问题，本实用新型采用如下技术方案：

一种波浪对船体冲击压力测量装置，包括船模以及多个脉动压力传感器，所述船模的侧面具有多个用于安装所述脉动压力传感器的安装孔，所述脉动压力传感器包括软管、硬管以及脉动压力传感器本体，所述软管设于所述安装孔内，所述硬管的后端伸入所述软管，其未伸入软管部分与所述软管的前端面以及所述安装孔的孔壁之间通过密封胶密封固定，所述脉动压力传感器本体位于所述硬管内，且两者螺纹连接。

所述安装孔为水平孔，所述硬管的前端面以及脉动压力传感器本体的前端检测面均与所述安装孔的孔口上下齐平。

所述软管与所述安装孔之间通过工业胶固定，所述硬管的后端与软管之间通过工业胶固定。

所述软管为硅胶管，所述硬管为金属管。

所述密封胶为硅胶。

所述脉动压力传感器为10个：

位于第一水线上的第一脉动压力传感器本体、两个第二脉动压力传感器本体以及两个第三脉动压力传感器本体，所述第一脉动压力传感器本体布置于所述船模前侧的左右中心位置，所述两个第二脉动压力传感器本体以及两个第三脉动压力传感器本体前后依次左右对称布置于所述船模的左右两侧；

位于第二水线上的第四脉动压力传感器本体、两个第五脉动压力传感器本体以及两个第六脉动压力传感器本体，所述第二水线低于第一水线，所述第四脉动压力传感器本体布置于所述船模前侧的左右中心位置，且位于所述第一脉动压力传感器本体的后侧，所述两个第五脉动压力传感器本体以及两个第六脉动压力传感器本体前后依次左右对称布置于所述船模的左右两侧，且位于第二脉动压力传感器本体以及第三脉动压力传感器本体之间，所述第五脉动压力传感器本体和第六脉动压力传感器本体的前后间距与第二脉动压力传感器本体和第三脉动压力传感器本体的前后间距相等。

所述第一水线以及第二水线分别位于船模球艏上方不同高度的吃水位置。

所述软管的后端延伸至所述船模甲板的上方。

本实用新型通过密封胶固定硬管，并在硬管内设置内螺纹，传感器通过螺纹安装于硬管内，不会产生变形的问题，便于定位传感器，可以对传感器起到良好的保护作用，并且可以在不损坏传感器的前提下拆卸或者更换传感器。

附图说明

下面结合附图和具体实施方式本实用新型进行详细说明：

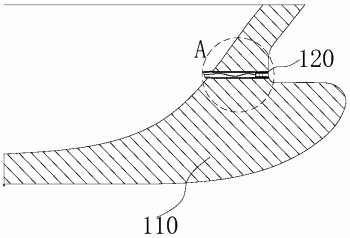

图1为本实用新型的结构示意图；

图2为图1在A处的局部放大图；

图3为本实用新型的脉动压力传感器本体的分布示意图一；

图4为本实用新型的脉动压力传感器本体的分布示意图二。

具体实施方式

如图1所示，一种波浪对船体冲击压力测量装置，包括船模110以及多个脉动压力传感器120。

船模110的侧面具有多个用于安装脉动压力传感器120的安装孔。

在本实施例中，安装孔为水平孔。

如图2所示，脉动压力传感器120包括软管121、硬管122以及脉动压力传感器本体123。

其中，软管121采用硅胶管，用于保护脉动压力传感器本体123的连接线，其设于上述安装孔内，与安装孔之间通过工业胶固定。

硬管122的后端伸入软管121，与软管121之间通过工业胶固定，其未伸入软管121部分与软管121的前端面以及安装孔的孔壁之间通过密封胶124密封固定。

硬管122的内壁上具有内螺纹，脉动压力传感器本体123的外壁上具有外螺纹，其位于硬管122内，且两者螺纹连接。

较佳的，软管121的后端延伸至船模110甲板的上方，可以避免水从硬管122和脉动压力传感器本体123之间的螺纹漏入船模110内。

在本实施例中，硬管122的前端面以及脉动压力传感器本体123的前端检测面均与上述安装孔的孔口上下齐平。

硬管122采用金属管，密封胶124采用硅胶。

如图3以及图4所示，在本实施例中，脉动压力传感器为10个，即有10个脉动压力传感器本体123：

位于第一水线L1上的第一脉动压力传感器本体123a、两个第二脉动压力传感器本体123b以及两个第三脉动压力传感器本体123c，第一脉动压力传感器本体123a布置于船模110前侧的左右中心位置，两个第二脉动压力传感器本体123b以及两个第三脉动压力传感器本体123c前后依次左右对称布置于船模110的左右两侧。

位于第二水线L2上的第四脉动压力传感器本体123d、两个第五脉动压力传感器本体123e以及两个第六脉动压力传感器本体123f，第二水线L2低于第一水线L1，第四脉动压力传感器本体123d布置于船模110前侧的左右中心位置，且位于第一脉动压力传感器本体123a的后侧，两个第五脉动压力传感器本体123e以及两个第六脉动压力传感器本体123f前后依次左右对称布置于船模110的左右两侧，且位于第二脉动压力传感器本体123b以及第三脉动压力传感器本体123c之间，第五脉动压力传感器本体123e和第六脉动压力传感器本体123f的前后间距与第二脉动压力传感器本体123b和第三脉动压力传感器本体123c的前后间距相等。

第一水线L1以及第二水线L2分别位于船模球艏上方不同高度的吃水位置。

本实用新型通过密封胶124固定硬管122，并在硬管122内设置内螺纹，传感器通过螺纹安装于硬管122内，不会产生变形的问题，便于定位传感器，可以对传感器起到良好的保护作用，并且可以在不损坏传感器的前提下拆卸或者更换传感器。

但是，本技术领域中的普通技术人员应当认识到，以上的实施例仅是用来说明本实用新型，而并非用作为对本实用新型的限定，只要在本实用新型的实质精神范围内，对以上所述实施例的变化、变型都将落在本实用新型的权利要求书范围内。
