专利摘要

本实用新型属于实验仪器领域，具体涉及一种二氧化碳P‑V‑t关系的测定装置。解决了现有技术中测量装置在实验过程中温度波动较大、数据不准确的问题。本实用新型的技术方案是：包括恒温水箱、压力计、电控箱和测量装置，所述测量装置包括高压容器，高压容器中设置有开口向上的玻璃杯，玻璃杯与高压容器连通，高压容器中设置有液压油，所述玻璃杯设置有水银，玻璃杯中设置有开口向下的承压玻璃管，承压玻璃管中设置有CO2空间，所述所述承压玻璃管外侧设置有第一恒温水套，温度计与电控箱连接，高压容器与压力计连通，所述高压容器的外侧设置有第二恒温水套。本实用新型能够减小实验温度的波动，提高实验数据的准确性，适用于二氧化碳P‑V‑t关系的测定。

权利要求

1.一种二氧化碳P-V-t关系的测定装置，包括恒温水箱(22)、压力计(23)、电控箱(24)和测量装置(25)，其特征在于：所述测量装置(25)包括高压容器(1)，所述高压容器(1)中设置有开口向上的玻璃杯(2)，所述玻璃杯(2)与高压容器(1)连通，所述高压容器(1)中设置有液压油(3)，所述玻璃杯(2)中设置有水银(4)，所述玻璃杯(2)中设置有开口向下的承压玻璃管(8)，所述承压玻璃管(8)中设置有CO2空间(9)，所述承压玻璃管(8)外侧设置有第一恒温水套(7)，所述第一恒温水套(7)上设置有第一恒温水入口(13)、第一恒温水出口(12)和温度计，所述第一恒温水入口(13)、第一恒温水出口(12)均与恒温水箱(22)连接，所述高压容器(1)与压力计(23)连通，所述高压容器(1)的外侧设置有第二恒温水套(18)，所述第二恒温水套(18)上设置有第二恒温水入口(19)和第二恒温水出口(20)，所述第二恒温水入口(19)和第二恒温水出口(20)均与恒温水箱(22)连接。

2.如权利要求1所述的一种二氧化碳P-V-t关系的测定装置，其特征在于，所述第一恒温水出口(12)位于第一恒温水套(7)的上部，所述第一恒温水入口(13)位于第一恒温水套(7)的下部。

3.如权利要求1所述的一种二氧化碳P-V-t关系的测定装置，其特征在于，所述温度计包括第一温度计(10)和第二温度计(11)，所述第一温度计靠近第一恒温水出口(12)，所述第二温度计(11)靠近第一恒温水入口。

4.如权利要求1所述的一种二氧化碳P-V-t关系的测定装置，其特征在于，所述高压容器(1)的上部设置有法兰(17)，所述法兰(17)上设置有密封部，所述密封部的顶部设置有填料压盖(6)，所述承压玻璃管(8)依次穿过法兰(17)、密封部和填料压盖(6)，所述密封部与承压玻璃管(8)之间有密封填料(5)，第一恒温水套(7)位于填料压盖(6)的上方。

5.如权利要求4所述的一种二氧化碳P-V-t关系的测定装置，其特征在于，所述密封部的外侧设置有第三恒温水套(14)，所述第三恒温水套(14)上设置有第三恒温水入口(15)和第三恒温水出口(16)，所述第三恒温水入口(15)和第三恒温水出口(16)分别与恒温水箱(22)连接。

说明书

技术领域

本实用新型属于化工实验仪器领域，具体涉及一种二氧化碳P-V-t关系的测定装置。

背景技术

二氧化碳的P-V-t关系即二氧化碳的压力、比容、温度之间的关系，对简单可压缩热力系统，当工质处于平衡状态时，其状态参数压力P、比容V、温度t之间有：

F(P，V，t)＝0或t＝f(P，V)

根据上述公式，保持任意一个参数恒定，测出其余两个参数之间的关系，就可以求出工质状态变化规律。采用定温方法来测定CO2的P-V之间的关系，从而找出CO2的P-V-t关系。即维持温度不变，测定比容与压力之间的对应数值，就可以得到等温线数据。

现有技术中，二氧化碳P-V-t关系的测量装置仅仅在通入二氧化碳的一部分设置有恒温水套，该恒温水套能够控制二氧化碳的温度，使二氧化碳的温度保持恒定。但是随着压力的增大，二氧化碳被压缩，一部分未被恒温水套加热水银会进入恒温水套中，水银柱的高度增加，该部分水银的温度与二氧化碳的温度差异较大，会使测试结果出现明显的波动，进而影响实验结果的准确性。

实用新型内容

针对现有技术中二氧化碳P-V-t关系的测量装置在实验过程中温度波动较大、试验数据不准确的问题，本实用新型提供一种二氧化碳P-V-t关系的测定装置，其目的在于：减小实验过程中温度的波动，使测定结果更加准确。

本实用新型采用的技术方案如下：

一种二氧化碳P-V-t关系的测定装置，包括恒温水箱、压力计、电控箱和测量装置，所述测量装置包括高压容器，所述高压容器中设置有开口向上的玻璃杯，所述玻璃杯与高压容器连通，所述高压容器中设置有液压油，所述玻璃杯设置有水银，所述玻璃杯中设置有开口向下的承压玻璃管，所述承压玻璃管中设置有CO2空间，所述所述承压玻璃管外侧设置有第一恒温水套，所述第一恒温水套上设置有第一恒温水入口、第一恒温水出口和温度计，所述第一恒温水入口、第一恒温水出口均与恒温水箱连接，所述温度计与电控箱连接，所述高压容器与压力计连通，所述高压容器的外侧设置有第二恒温水套，所述第二恒温水套上设置有第二恒温水入口和第二恒温水出口，所述第二恒温水入口和第二恒温水出口均与恒温水箱连接。

采用该技术方案后，通过在高压容器外侧设置第二恒温水套，能够将高压容器中的水银加热，使水银的温度与第一恒温水套中二氧化碳的温度接近，当增大压力时，高压容器中的水银进入第一恒温水套中，由于高压容器中的水银已经经过加热，水银与二氧化碳的温差较小，这样就能够减小实验数据出现的波动，减小实验误差。

优选的，所述第一恒温水出口位于第一恒温水套的上部，所述第一恒温水入口位于第一恒温水套的下部。

采用该优选方案后，恒温水从第一恒温水套的下部流入，从第一恒温水套的上部流出，能够避免第一恒温水套上部出现空气，保证第一恒温水套内部始终被恒温水充满，防止承压玻璃管受热不均匀，影响实验结果的准确性。

优选的，所述温度计包括第一温度计和第二温度计，所述第一温度计靠近第一恒温水出口，所述第二温度计靠近第一恒温水入口。

采用该优选方案后，当第一温度计与第二温度计的读数相等时，即表明第一恒温水入口与第一恒温水出口的温度相同，进而说明二氧化碳空间中的二氧化碳的温度已经达到恒定。设置两个温度计，便于判断二氧化碳的温度是否达到恒定，能够减小实验误差，增加实验结果的准确性。

优选的，所述高压容器的上部设置有法兰，所述法兰上设置有密封部，所述密封部的顶部设置有填料压盖，所述承压玻璃管依次穿过法兰、密封部和填料压盖，所述密封部与承压玻璃管之间有密封填料，第一恒温水套位于填料压盖的上方。

采用该优选方案后，密封部以及密封填料能够将高压容器密封，防止液压油或者水银泄漏，造成实验压力损失，影响实验结果的准确性，而且水银具有毒性，通过密封处理能够保障实验人员的安全。

优选的，所述密封部的外侧设置有第三恒温水套，所述第三恒温水套上设置有第三恒温水入口和第三恒温水出口，所述第三恒温水入口和第三恒温水出口分别与恒温水箱连接。

采用该优选方案后，第三恒温水套能够对密封部处的水银柱进行加热，使水银柱与二氧化碳的温差进一步缩小，进一步减小实验数据的波动，提高实验结果的准确性。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1.通过在高压容器外侧设置第二恒温水套，能够将高压容器中的水银加热，使水银的温度与第一恒温水套中二氧化碳的温度接近，当增大压力时，高压容器中的水银进入第一恒温水套中，由于高压容器中的水银已经经过加热，水银与二氧化碳的温差较小，这样就能够减小实验数据出现的波动，减小实验误差。

2.恒温水从第一恒温水套的下部流入，从第一恒温水套的上部流出，能够避免第一恒温水套上部出现空气，保证第一恒温水套内部始终被恒温水充满，防止承压玻璃管受热不均匀，影响实验结果的准确性。

3.温度计包括第一温度计和第二温度计，当第一温度计与第二温度计的读数相等时，即表明第一恒温水入口与第一恒温水出口的温度相同，进而说明二氧化碳空间中的二氧化碳的温度已经达到恒定。设置两个温度计，便于判断二氧化碳的温度是否达到恒定，能够减小实验误差，增加实验结果的准确性。

4.密封部以及密封填料能够将高压容器密封，防止液压油或者水银泄漏，造成实验压力损失，影响实验结果的准确性，而且水银具有毒性，通过密封处理能够保障实验人员的安全。

5.第三恒温水套能够对密封部处的水银柱进行加热，使水银柱与二氧化碳的温差进一步缩小，进一步减小实验数据的波动，提高实验结果的准确性。

附图说明

本实用新型将通过例子并参照附图的方式说明，其中：

图1是本实用新型的结构示意图。

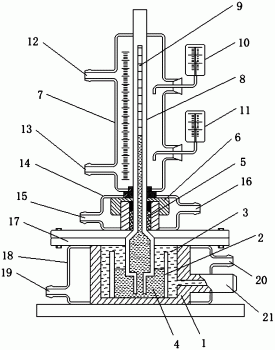

图2是测量装置的结构示意图。

其中，1-高压容器，2-玻璃杯，3-液压油，4-水银，5-密封填料，6-填料压盖，7-第一恒温水套，8-承压玻璃管，9-CO2空间，10-第一温度计，11-第二温度计，12-第一恒温水出口，13-第一恒温水入口，14-第三恒温水套，15-第三恒温水入口，16-第三恒温水出口，17-法兰，18-第二恒温水套，19-第二恒温水入口，20-第二恒温水出口，21-液压油入口，22-恒温水箱，23-压力计，24-电控箱，25-测量装置，26-水温测点。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

下面结合图1、图2对本实用新型作详细说明。

一种二氧化碳P-V-t关系的测定装置，包括恒温水箱22、压力计23、电控箱24和测量装置25，所述测量装置25包括高压容器1，所述高压容器1中设置有开口向上的玻璃杯2，所述玻璃杯2与高压容器1连通，所述高压容器1中设置有液压油3，所述玻璃杯2设置有水银4，所述玻璃杯2中设置有开口向下的承压玻璃管8，所述承压玻璃管8中设置有CO2空间9，所述所述承压玻璃管8外侧设置有第一恒温水套7，所述第一恒温水套7上设置有第一恒温水入口13、第一恒温水出口12和温度计，所述第一恒温水入口13、第一恒温水出口12均与恒温水箱22连接，所述温度计与电控箱24连接，所述高压容器1与压力计23连通，所述高压容器1的外侧设置有第二恒温水套18，所述第二恒温水套18上设置有第二恒温水入口19和第二恒温水出口20，所述第二恒温水入口19和第二恒温水出口20均与恒温水箱22连接。实验中，由压力计23送来的液压油3进入高压容器1和玻璃杯2上半部，迫使水银4进入预先装了CO2气体的承压玻璃管8，CO2被压缩，其压力和容积通过压力计23上的活塞杆的进、退来调节。温度由恒温水箱22供给的第一恒温水套7和第二恒温水套18里的水温来调节。实验工质二氧化碳的压力，由装在压力计23上的压力表读出(如要提高精度，可由加在活塞转盘上的平衡砝码读出，并考虑水银柱高度的修正)。温度由插在恒温水套中的热电偶或温度计测定。比容首先由承压玻璃管8内二氧化碳柱的高度来测量，而后再根据承压玻璃管内径均匀、截面不变等条件换算得出。

所述第一恒温水出口12位于第一恒温水套7的上部，所述第一恒温水入口13位于第一恒温水套7的下部。

所述温度计包括第一温度计10和第二温度计11，所述第一温度计靠近第一恒温水出口12，所述第二温度计11靠近第一恒温水入口。

所述高压容器1的上部设置有法兰17，所述法兰17上设置有密封部，所述密封部的顶部设置有填料压盖6，所述承压玻璃管8依次穿过法兰17、密封部和填料压盖6，所述密封部与承压玻璃管8之间有密封填料5，第一恒温水套7位于填料压盖6的上方。密封部用于将水银4和液压油3密封。

所述密封部的外侧设置有第三恒温水套14，所述第三恒温水套14上设置有第三恒温水入口15和第三恒温水出口16，所述第三恒温水入口15和第三恒温水出口16分别与恒温水箱22连接。第三恒温水套14用于对密封部的水银柱进行加热，使密封部的水银柱与二氧化碳的温差进一步缩小。

以上所述实施例仅表达了本申请的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本申请保护范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本申请技术方案构思的前提下，还可以做出若干变形和改进，这些都属于本申请的保护范围。
