专利摘要
本实用新型涉及拍照台技术领域,尤其为一种电子商务用产品拍照台,包括拍照台本体,所述拍照台本体底部的拐角处安装有电动升降杆,所述电动升降杆与拍照台本体为相互垂直设置,所述电动升降杆的底部安装有底座,所述底座的底部安装有万向轮,拍照台本体的底部且位于电动升降杆的内侧连接有机械臂,所述拍照台本体通过机械臂连接有光照灯,所述拍照台本体的端部内嵌有第一光照板,所述拍照台本体的端部安装有控制面板,所述拍照台本体的背部通过轴承安装有折叠板,所述折叠板的端部内嵌有第二光照板,与现有的电子商务用产品拍照台相比较,本实用新型通过设计能够提高电子商务用产品拍照台整体的经济性、安全性、便捷性以及实用性。
权利要求
1.一种电子商务用产品拍照台,包括拍照台本体(1),其特征在于:所述拍照台本体(1)底部的拐角处安装有电动升降杆(2),所述电动升降杆(2)的底部安装有底座(3),所述底座(3)的底部安装有万向轮(4),拍照台本体(1)的底部且位于电动升降杆(2)的内侧连接有机械臂(5),所述拍照台本体(1)通过机械臂(5)连接有光照灯(6),所述拍照台本体(1)的端部内嵌有第一光照板(7),所述拍照台本体(1)的端部且位于第一光照板(7)的右下角安装有控制面板(8),所述拍照台本体(1)的背部通过轴承(9)安装有折叠板(10),所述折叠板(10)的端部内嵌有第二光照板(11)。
2.根据权利要求1所述的一种电子商务用产品拍照台,其特征在于:所述电动升降杆(2)与拍照台本体(1)为相互垂直设置。
3.根据权利要求1所述的一种电子商务用产品拍照台,其特征在于:所述电动升降杆(2)的具体型号为XTL50(5-1500),所述电动升降杆(2)与控制面板(8)通过导线连接,且连接方式为电性连接。
4.根据权利要求1所述的一种电子商务用产品拍照台,其特征在于:所述电动升降杆(2)、底座(3)和万向轮(4)均设置有四组,且所述万向轮(4)为可锁紧万向轮。
5.根据权利要求1所述的一种电子商务用产品拍照台,其特征在于:所述机械臂(5)设置有两组,且所述机械臂(5)与拍照台本体(1)底部的连接方式为转动连接。
6.根据权利要求1所述的一种电子商务用产品拍照台,其特征在于:所述控制面板(8)通过导线分别与光照灯(6)、第一光照板(7)和第二光照板(11)连接,且连接方式均为电性连接。
说明书
技术领域
本实用新型涉及拍照台技术领域,具体为一种电子商务用产品拍照台。
背景技术
电子商务用产品拍照台在生活中的应用较为广泛,随着电子商务用产品的逐渐增多,拍照台的应用也随之增加,现有生活中的电子商务用产品拍照台结构都较为简单,大部分电子商务用产品拍照台均为一体式结构设计,在进行移动时十分不便,而且现有的电子商务用产品拍照台不能进行折叠存放,在存放期间不仅十分的占用空间,而且容易受到外界的碰撞造成损坏,经济性较低,不能最大化的进行缩小存放,现有的电子商务用产品拍照台在使用期间对于灯光的调节十分不便,不能够根据拍照的角度进行很好的灯光调节,使用起来十分不便,整体经济性、安全性、便捷性以及实用性普遍较低,因此对于现有电子商务用产品拍照台的改进,设计一种新型电子商务用产品拍照台以改变上述技术缺陷,提高整体电子商务用产品拍照台的实用性,显得尤为重要。
实用新型内容
本实用新型的目的在于提供一种电子商务用产品拍照台,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种电子商务用产品拍照台,包括拍照台本体,所述拍照台本体底部的拐角处安装有电动升降杆,所述电动升降杆的底部安装有底座,所述底座的底部安装有万向轮,拍照台本体的底部且位于电动升降杆的内侧连接有机械臂,所述拍照台本体通过机械臂连接有光照灯,所述拍照台本体的端部内嵌有第一光照板,所述拍照台本体的端部且位于第一光照板的右下角安装有控制面板,所述拍照台本体的背部通过轴承安装有折叠板,所述折叠板的端部内嵌有第二光照板。
优选的,所述电动升降杆与拍照台本体为相互垂直设置。
优选的,所述电动升降杆的具体型号为XTL50(5-1500),所述电动升降杆与控制面板通过导线连接,且连接方式为电性连接。
优选的,所述电动升降杆、底座和万向轮均设置有四组,且所述万向轮为可锁紧万向轮。
优选的,所述机械臂设置有两组,且所述机械臂与拍照台本体底部的连接方式为转动连接。
优选的,所述控制面板通过导线分别与光照灯、第一光照板和第二光照板连接,且连接方式均为电性连接。
与现有技术相比,本实用新型的有益效果是:
1、本实用新型中,通过万向轮与电动升降杆的设计,电子商务用产品拍照台能够通过万向轮进行移动调节,操作简单便捷,减少了搬运的工作量,同时避免了搬运过程中的损坏,电动升降杆能够很好的对拍照台的高度进行调节,根据拍照需求调节拍照台的举升高度,能够对产品进行更好更便捷的拍摄,整体便捷性以及实用性较高。
2、本实用新型中,通过机械臂的设计,能够将光照灯进行自由的调节,可以根据拍照需要的角度,对光照灯进行调节照射,避免了光照对相机造成干扰影响,同时结合第一光照板和第二光照板能够对产品进行全方位的照亮,拍摄的照片更加清晰更加好看,整体便捷性以及实用性较高。
3、本实用新型中,通过电子商务用产品拍照台整体的设计,此拍照台能够进行折叠,在对于拍照台进行存放时,将光照灯利用机械臂折叠收放在光照台本体的底部,将折叠板与光照台本体进行折叠重合,利用升降杆将光照台本体进行降低存放,大大减少光照台的占用空间大小,存放起来更加方便,同时折叠板保护光照台本体的端部不受伤害,光照台本体保护底部的光照灯不受伤害,整体安全性、经济性以及实用性较高。
附图说明

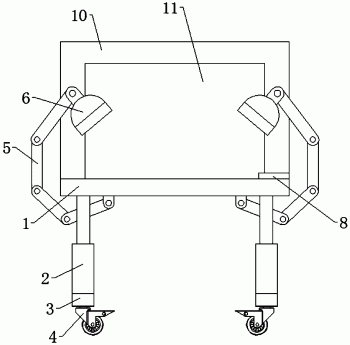

图1为本实用新型整体结构主视图;
图2为本实用新型整体结构侧视图;
图3为本实用新型整体结构俯视图。
图中:1-拍照台本体、2-电动升降杆、3-底座、4-万向轮、5-机械臂、6-光照灯、7-第一光照板、8-控制面板、9-轴承、10-折叠板、11-第二光照板。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-3,本实用新型提供一种技术方案:
一种电子商务用产品拍照台,包括拍照台本体1,拍照台本体1底部的拐角处安装有电动升降杆2,电动升降杆2与拍照台本体1为相互垂直设置,电动升降杆2的底部安装有底座3,底座3的底部安装有万向轮4,电动升降杆2、底座3和万向轮4均设置有四组,且万向轮4为可锁紧万向轮,拍照台本体1的底部且位于电动升降杆2的内侧连接有机械臂5,机械臂5设置有两组,且机械臂5与拍照台本体1底部的连接方式为转动连接,拍照台本体1通过机械臂5连接有光照灯6,拍照台本体1的端部内嵌有第一光照板7,拍照台本体1的端部且位于第一光照板7的右下角安装有控制面板8,电动升降杆2与控制面板8通过导线连接,且连接方式为电性连接,控制面板8通过导线分别与光照灯6、第一光照板7和第二光照板11连接,且连接方式均为电性连接,拍照台本体1的背部通过轴承9安装有折叠板10,折叠板10的端部内嵌有第二光照板11。
本实用新型工作流程:在使用电子商务用产品拍照台之前,首先保障控制面板8分别与电动升降杆2、光照灯6、第一光照板7和第二光照板11在正常的电性连接状态下,然后将拍照台本体1通过万向轮4移动至指定位置,然后将万向轮4调节至锁紧状态,将拍照台本体1利用导线与电源连接,在拍照之前,将折叠板10通过轴承9调节至与拍照台本体1为相互垂直状态,然后将光照灯6通过连接臂5调节至拍照台本体1端部的两侧,将需要进行拍照的产品放置在第一光照板7的表面,根据产品的拍照角度通过控制面板8将拍照台本体1调节至适当高度,利用控制面板8分别将光照灯6、第一光照板7和第二光照板11打开,然后根据拍照需求,可自行调节折叠板10和光照灯6的角度,整个操作流程简单便捷,通过电子商务用产品拍照台整体的设计,此拍照台能够进行折叠,在对于拍照台进行存放时,将光照灯6利用机械臂5折叠收放在光照台本体1的底部,将折叠板10与光照台本体1进行折叠重合,利用电动升降杆2将光照台本体1进行降低存放,大大减少光照台的占用空间大小,存放起来更加方便,同时折叠板10保护光照台本体1的端部不受伤害,光照台本体1保护底部的光照灯6不受伤害,与现有的电子商务用产品拍照台相比较,本实用新型通过设计能够提高电子商务用产品拍照台整体的经济性、安全性、便捷性以及实用性。
