专利摘要

本实用新型公开了一种钢琴节拍器固定装置，属于节拍器领域。该装置包括：固定底座、支撑柱、多个连接柱、所述连接板、多个弹簧、多个平衡水球、平衡螺杆和电机装置；其中，连接板上开设有带弹片的凹槽，节拍器底部的凸起与带弹片的凹槽相适配，且节拍器的底面通过粘合剂与连接板的顶面粘接。本实用新型通过多个弹簧和平衡螺杆的设置，可以对倾斜的钢琴节拍器进行一定程度的调整，保证钢琴节拍器始终保持水平状态，且当钢琴节拍器调整完成后可以通过电机装置将钢琴节拍器和固定底座进行锁定，同时实现了钢琴节拍器的可靠固定。

权利要求

1.一种钢琴节拍器固定装置，其特征在于，包括：固定底座(1)，所述固定底座(1)的中部固设有支撑柱(2)，围绕所述支撑柱(2)的所述固定底座(1)上设置有多个连接柱(3)，所述支撑柱(2)顶部通过万向头与连接板(5)底部活动连接；所述固定底座(1)、多个所述连接柱(3)和所述连接板(5)围成的空间内设置有多个弹簧(4)，多个所述弹簧(4)的下端均靠近所述支撑柱(2)下端固定连接在所述固定底座(1)顶面上，多个所述弹簧(4)的上端均远离所述支撑柱(2)上端固定连接在所述连接板(5)底面上；所述连接板(5)上开设有带弹片的凹槽(51)，节拍器(6)底部的凸起与所述带弹片的凹槽(51)相适配，且所述节拍器(6)的底面通过粘合剂与所述连接板(5)的顶面粘接；围绕所述节拍器(6)的所述连接板(5)上均匀布设有多个平衡水球(7)；平衡螺杆(8)依次穿过所述连接板(5)上的螺孔和所述连接柱(3)上的螺孔将所述连接板(5)和所述连接柱(3)螺接，且所述连接板(5)和所述连接柱(3)直接预留有缝隙；电机装置(9)中电机的固定部分设置在所述固定底座(1)上，所述电机的转轴自由端设置有挡板，所述电机的转轴上缠绕连接线的一端，所述连接线的另一端固接在所述连接板(5)的底部，所述电机装置(9)和所述连接线位于所述固定底座(1)、多个所述连接柱(3)和所述连接板(5)围成的空间外部。

2.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述固定底座(1)为增重块。

3.如权利要求1所述的钢琴节拍器固定装置，其特征在于，多个所述弹簧(4)的上端均匀布设在所述连接板(5)底面上。

4.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述粘合剂包括合成树脂、合成橡胶、聚乙烯醇、聚氨酯、醋酸乙烯树脂、丙烯酸树脂、氯化橡胶中的一种或多种。

5.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述平衡水球(7)放置在所述连接板(5)上的放置槽内。

6.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述平衡水球(7)的外壁上设置有标识环线。

7.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述平衡水球(7)位于所述节拍器(6)和所述平衡螺杆(8)之间。

8.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述电机装置(9)中还包括与所述电机电连接的控制开关。

9.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述电机采用直流电机。

10.如权利要求1所述的钢琴节拍器固定装置，其特征在于，所述连接线采用钢丝绳。

说明书

技术领域

本实用新型涉及节拍器领域，特别涉及一种钢琴节拍器固定装置。

背景技术

为了保证钢琴练习更完整平稳、节奏更均匀，钢琴练习过程中需要用到节拍器，同时也需要对节拍器进行专业的固定。现有的钢琴节拍器在使用时可能由于地方不够平整，容易发生倾斜，从而影响使用效果。

实用新型内容

本实用新型实施例提供一种钢琴节拍器固定装置，可以解决现有技术中，存在的问题。

本实用新型实施例提供一种钢琴节拍器固定装置，包括：固定底座，所述固定底座的中部固设有支撑柱，围绕所述支撑柱在所述固定底座上设置有多个连接柱，所述支撑柱顶部通过万向头与连接板底部活动连接；所述固定底座、多个所述连接柱和所述连接板围成的空间内设置有多个弹簧，多个所述弹簧的下端均靠近所述支撑柱下端固定连接在所述固定底座顶面上，多个所述弹簧的上端均远离所述支撑柱上端固定连接在所述连接板底面上；所述连接板上开设有带弹片的凹槽，节拍器底部的凸起与所述带弹片的凹槽相适配，且所述节拍器的底面通过粘合剂与所述连接板的顶面粘接；围绕所述节拍器在所述连接板上均匀布设有多个平衡水球；平衡螺杆依次穿过所述连接板上的螺孔和所述连接柱上的螺孔将所述连接板和所述连接柱螺接，且所述连接板和所述连接柱直接预留有缝隙；电机装置中电机的固定部分设置在所述固定底座上，所述电机的转轴自由端设置有挡板，所述电机的转轴上缠绕连接线的一端，所述连接线的另一端固接在所述连接板的底部，所述电机装置和所述连接线位于所述固定底座、多个所述连接柱和所述连接板围成的空间外部。

进一步地，所述固定底座为增重块。

进一步地，多个所述弹簧的上端均匀布设在所述连接板底面上。

进一步地，所述粘合剂包括合成树脂、合成橡胶、聚乙烯醇、聚氨酯、醋酸乙烯树脂、丙烯酸树脂、氯化橡胶中的一种或多种。

进一步地，所述平衡水球放置在所述连接板上的放置槽内。

进一步地，所述平衡水球的外壁上设置有标识环线。

进一步地，所述平衡水球位于所述节拍器和所述平衡螺杆之间。

进一步地，所述电机装置中还包括与所述电机电连接的控制开关。

进一步地，所述电机采用直流电机。

进一步地，所述连接线采用钢丝绳。

本实用新型实施例提供一种钢琴节拍器固定装置，与现有技术相比，其有益效果如下：

本实用新型通过多个弹簧和平衡螺杆的设置，可以对倾斜的钢琴节拍器进行一定程度的调整，保证钢琴节拍器始终保持水平状态，且当钢琴节拍器调整完成后可以通过电机装置将钢琴节拍器和固定底座进行锁定，同时实现了钢琴节拍器的可靠固定。

附图说明

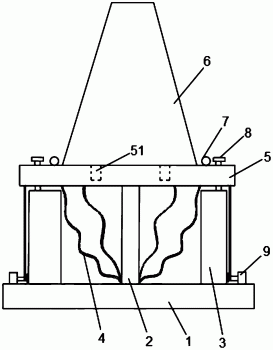

图1为本实用新型实施例提供的一种钢琴节拍器固定装置结构示意图；

图2为本实用新型实施例提供的一种钢琴节拍器固定装置中带弹片的凹槽的结构示意图；

图3为本实用新型实施例提供的一种钢琴节拍器固定装置中平衡水球的结构示意图；

图4为本实用新型实施例提供的一种钢琴节拍器固定装置中电机装置结构示意图。

具体实施方式

下面结合附图，对本实用新型的具体实施方式进行详细描述，但应当理解为本实用新型的保护范围并不受具体实施方式的限制。

参见图1～4，本实用新型实施例提供的一种钢琴节拍器固定装置，该装置包括：固定底座1，固定底座1的中部固设有支撑柱2，围绕支撑柱2在固定底座1上设置有多个连接柱3，支撑柱2顶部通过万向头与连接板5底部活动连接；固定底座1、多个连接柱3和连接板5围成的空间内设置有多个弹簧4，多个弹簧4的下端均靠近支撑柱2下端固定连接在固定底座1顶面上，多个弹簧4的上端均远离支撑柱2上端固定连接在连接板5底面上；连接板5上开设有带弹片的凹槽51，节拍器6底部的凸起与带弹片的凹槽51相适配，且节拍器6的底面通过粘合剂与连接板5的顶面粘接；围绕节拍器6在连接板5上均匀布设有多个平衡水球7；平衡螺杆8依次穿过连接板5上的螺孔和连接柱3上的螺孔将连接板5和连接柱3螺接，且连接板5和连接柱3直接预留有缝隙；电机装置9中电机的固定部分设置在固定底座1上，电机的转轴自由端设置有挡板，电机的转轴上缠绕连接线的一端，连接线的另一端固接在连接板5的底部，电机装置9和连接线位于固定底座1、多个连接柱3和连接板5围成的空间外部。

本实施例中，节拍器6的底面通过粘合剂与连接板5的顶面粘接，保证了两者之间的无缝一体化设置。

进一步，为了节拍器的更加稳固，将固定底座1设置为增重块。

进一步，为了力的平衡，多个弹簧4的上端均匀布设在连接板5底面上；本实施例中弹簧4的个数可以设置有四个或八个。

进一步，在实际使用时，粘合剂包括合成树脂、合成橡胶、聚乙烯醇、聚氨酯、醋酸乙烯树脂、丙烯酸树脂、氯化橡胶中的一种或多种。

进一步，为了保证平衡水球7不任意滑落，将平衡水球7放置在连接板5上的放置槽内。

进一步，为了便于观察平衡水球7中的水是否水平，在平衡水球7的外壁上设置有标识环线。

进一步，为了设计结构的合理化，将平衡水球7设置在节拍器6和平衡螺杆8之间。

进一步，为了便于控制电机运转或停止，电机装置9中还包括与电机电连接的控制开关。

进一步，为了简化结构和降低成本，本实施例中的电机采用直流电机。

进一步，为了固定的可靠性，本实施例中的连接线采用钢丝绳。

本实用新型使用时，首先将节拍器和连接板粘接牢固，且将多个弹簧布设牢固；然后在使用中观察各平衡水球是否处于水平状态，当某些位置的平衡水球未处于水平状态时，通过电机将连接线放松，再通过平衡螺杆进行微调保证平衡水球处于水平状态，最后再通过电机将连接线拉紧，从而在保证钢琴节拍器始终保持水平状态的同时实现了钢琴节拍器的可靠固定。

以上公开的仅为本实用新型的具体实施例，但是，本实用新型实施例并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
