专利摘要

本实用新型公开了平面反射叠加聚光光伏发电装置，包括光伏电池板、反光板和反射板；所述光伏电池板、反光板和反射板均通过支架与基板相连；所述反光板由上位反光板和下位反光板组成，上位反光板位于光伏电池板左上侧，下位反光板位于光伏电池板右下侧；上位反光板和下位反光板的两端均与伸缩活动支架连接；光伏电池板固定在转动轴上，转动轴与电机连接，电机与定时控制器连接；所述反射板由上位反射板和下位反射板组成，上位反射板与下位反射板形成60°～80°夹角。该装置结构简单、使用方便、采用二次反射汇聚光能，光伏电池板既可利用反射光能，又可利用太阳直射光能，提高光伏电池板利用率。

权利要求

1.平面反射叠加聚光光伏发电装置，包括光伏电池板、反光板和反射板；其特征在于：所述光伏电池板、反光板和反射板均通过支架与基板相连；所述反光板由上位反光板和下位反光板组成，上位反光板位于光伏电池板左上侧，下位反光板位于光伏电池板右下侧；上位反光板和下位反光板的两端均与伸缩活动支架连接，光伏电池板固定在转动轴上，转动轴与电机连接，电机与定时控制器连接；所述反射板由上位反射板和下位反射板组成，上位反射板与下位反射板形成60°～80°夹角。

2.如权利要求1所述的平面反射叠加聚光光伏发电装置，其特征在于：所述上位反射板上端与可调活动拉杆上端连接，可调活动拉杆下端与固定支架连接，上位反射板下端与固定支架连接。

3.如权利要求1所述的平面反射叠加聚光光伏发电装置，其特征在于：所述下位反射板上端与固定支架连接，下位反射板下端与伸缩活动支架连接。

4.如权利要求1所述的平面反射叠加聚光光伏发电装置，其特征在于：所述上位反光板与光伏电池板之间的夹角为150°～170°，光伏电池板与下位反光板之间的夹角为200°～220°。

说明书

技术领域

本实用新型涉及一种平面反射叠加聚光光伏发电装置。

背景技术

被光激发产生载流子（自由电子或空穴），使物质的电导率发生变化或产生光生伏特的现象，称为光电效应。光生伏特效应是基于半导体PN结基础上的一种将光能转换成电能的效应。当入射辐射作用在半导体PN结上产生本征吸收时，价带中的光生空穴与导带中的光生电子在PN结内建电场的作用下分开，并分别做定向运动，形成光生伏特电压或光生电流。

聚光光伏系统就是利用半导体光伏电池板的光伏特性汇聚光能形成光生伏特电压或光生电流，不仅可以提高发电效率，还降低成本。光伏电池可以承受更高的光强，发出的电流成比例增加而不至于影响光伏电池寿命。聚光系统可以大量减少昂贵的光伏电池使用量，降低成本，从而进一步提高光伏电池板的太阳能综合利用率。

实用新型内容

本实用新型的目的在于提供一种结构简单、使用方便、采用二次反射汇聚光能，光伏电池板既可利用反射光能，又可利用太阳直射光能，提高光伏电池板利用率的平面反射叠加聚光光伏发电装置。

为了实现上述目的，本实用新型的技术方案为：提供一种平面反射叠加聚光光伏发电装置，包括光伏电池板、反光板和反射板；其中，所述光伏电池板、反光板和反射板均通过支架与基板相连；所述反光板由上位反光板和下位反光板组成，上位反光板位于光伏电池板左上侧，下位反光板位于光伏电池板右下侧；上位反光板和下位反光板的两端均与伸缩活动支架连接；光伏电池板固定在转动轴上，转动轴与电机连接，电机与定时控制器连接；所述反射板由上位反射板和下位反射板组成，上位反射板与下位反射板形成60°～80°夹角。

所述上位反射板上端与可调活动拉杆上端连接，可调活动拉杆下端与固定支架连接，上位反射板下端与固定支架连接。

所述下位反射板上端与固定支架连接，下位反射板下端与伸缩活动支架连接。

所述上位反光板与光伏电池板之间的夹角为150°～170°，光伏电池板与下位反光板之间的夹角为200°～220°。

本实用新型的有益效果：

1、与抛物曲面反射聚光相比，平面反射不聚焦，对平行入射的光平行反射，叠加后的能流密度、光强分布均匀，而且平面反射系统结构简单，造价低，宜加工；

2、二次反射聚光与单一的一次反射聚光相比，光伏电池板正面直对阳光，既可利用反射光能，又可利用太阳直射光能，提高光伏电池板利用率；

3、本装置采用光伏电池板仰角定时调节，无定日跟踪的时时转动。

附图说明

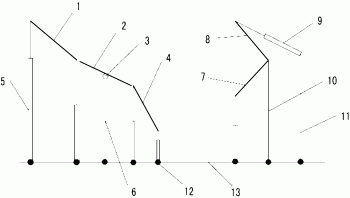

图1为本实用新型平面反射叠加聚光光伏发电装置的结构示意图；

图中：1、上位反光板；2、光伏电池板；3、转动轴；4、下位反光板；5、伸缩活动支架；6、固定架；7、下位反射板；8、上位反射板；9、可调活动拉杆；10、固定支架；11、固定支架；12、铰链；13、基板。

具体实施方式

为了详细说明本实用新型平面反射叠加聚光光伏发电装置的技术内容、构造特征、以下结合实施方式并配合附图作进一步说明。

如图1所示，本实用新型平面反射叠加聚光光伏发电装置，包括光伏电池板2、反光板和反射板；所述光伏电池板2、反光板和反射板均通过支架活动固定在基板13上；所述反光板由上位反光板1和下位反光板4组成，上位反光板1位于光伏电池板2左上侧，下位反光板4位于光伏电池板2右下侧；上位反光板1的两端均与伸缩活动支架5连接，下位反光板4的两端均与伸缩活动支架连接；光伏电池板2固定在转动轴3上，转动轴3与电机连接，电机与定时控制器连接；定时控制器通过设定时间控制电机的转动，电机带动转动轴，转动轴带动光伏电池板2摆动，通过光伏电池板的摆动来调节光伏电池板的与反光板之间的夹角。

所述反射板由上位反射板8和下位反射板7组成，上位反射板8与下位反射板7形成60°～80°夹角。

所述上位反射板8上端与可调活动拉杆9上端连接，可调活动拉杆9下端与固定支架11连接，上位反射板8下端与固定支架11连接。通过可调活动拉杆9长度的调整来改变上位反射板与下位反射板之间的夹角。

所述下位反射板7上端与固定支架10连接，下位反射板7下端与伸缩活动支架连接。本实用新型的伸缩活动支架、固定支架的下端均通过铰链12与基板13连接。

所述上位反光板1与光伏电池板2之间的夹角为150°～170°，光伏电池板2与下位反光板4之间的夹角为200°～220°。

上位反光板和下位反光板均可通过伸缩活动支架来调节与光伏电池板的角度。

光伏电池板2通过定时控制器、电机和转动轴来控制摆动角度，设定定时控制器每日调节3次，以上午9时、中午12时、下午3时太阳直射为准，控制电机转动，从而带动电池板摆动，即使电池板的法向矢量与太阳光线平行。本装置采用光伏电池板仰角定时调节，无定日跟踪的时时转动。

本实用新型反光板和发射板均采用抛光铝板。反光板和反射板均采用可调节支架调节，光伏电池板通过定时控制器自动调节，通过调节反光板、反射板与光伏电池板之间的夹角，确保太阳光线经过二次反射叠加投射到电池板上，增强电池板的光电效应。

以上所揭露的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属于本实用新型所涵盖的范围。
