专利摘要

本实用新型公开了一种小商品快递包装前分拣台，涉及快递分拣领域，包括工作台和置物筐，所述工作台的中部向下设有物料槽，所述工作台上设有两个支撑柱，所述支撑柱对称设置在物料槽的两侧，两个支撑柱的上端设有横杆，所述横杆的下端设有照明灯，所述支撑柱的前后对称面上沿纵向设有若干个放置槽，所述放置槽与支撑柱可拆卸连接，所述置物筐可拆卸的设置在放置槽上，此设计，存放有序，方便分拣使用，有助于提高分拣效率，且节约空间，方便清洁。

权利要求

1.一种小商品快递包装前分拣台，包括工作台(1)和置物筐(15)，其特征在于：所述工作台(1)的中部向下设有物料槽(7)，所述工作台(1)上设有两个支撑柱(2)，所述支撑柱(2)对称设置在物料槽(7)的两侧，两个支撑柱(2)的上端设有横杆(3)，所述横杆(3)的下端设有照明灯(4)，所述支撑柱(2)的前后对称面上沿纵向设有若干个放置槽(5)，所述放置槽(5)与支撑柱(2)可拆卸连接，所述置物筐(15)可拆卸的设置在放置槽(5)上。

2.根据权利要求1所述的小商品快递包装前分拣台，其特征在于：所述放置槽(5)包括槽体(51)和设置在槽体(51)一端上的安装板(52)，所述安装板(52)与支撑柱(2)通过螺栓(6)连接，所述安装板(52)上还设有标签区(53)。

3.根据权利要求2所述的小商品快递包装前分拣台，其特征在于：所述槽体(51)的对称侧壁上设有滑槽(54)，所述置物筐(15)的边缘与滑槽(54)滑动配合。

4.根据权利要求1所述的小商品快递包装前分拣台，其特征在于：所述工作台(1)的底部设有盒体(8)，所述盒体(8)的两端均为敞口形式，所述盒体(8)的底部设有水杯槽(10)和矩形限位槽(11)，所述盒体(8)与工作台(1)可拆卸连接。

5.根据权利要求4所述的小商品快递包装前分拣台，其特征在于：所述工作台(1)的底部设有L型支撑板(9)，所述L型支撑板(9)上设有2-3个条形凹槽(14)，所述盒体(8)的对称侧壁上均设有延长边(12)，所述延长边(12)的底部设有与条形凹槽(14)滑动配合的条形凸起(13)。

说明书

技术领域

本实用新型涉及快递分拣领域，特别涉及一种小商品快递包装前分拣台。

背景技术

由于网络技术的发展，网购成为了生活的常态，很多生产小商品的作坊在实体批发销售的同时，也会通过网络进行零散销售。

零散销售一般在快递包装前，先根据不同客户的要求把小商品分拣出来，然后再把这些分拣出来的商品进行包装，比如销售玩偶，不同客户可能会一次性购买不同的颜色或造型的玩偶，这时需要一个平台将这些玩偶分拣出来，然后再进行包装。

然而，现有技术中，对于小型作坊来说，分拣主要在桌子上或大型物料筐里进行，但是这样容易导致现场混乱无序，也容易搞错，影响分拣效率。

实用新型内容

本实用新型所要解决的技术问题是提供一种小商品快递包装前分拣台，以解决现有技术中导致的上述多项缺陷。

为实现上述目的，本实用新型提供以下的技术方案：一种小商品快递包装前分拣台，包括工作台和置物筐，所述工作台的中部向下设有物料槽，所述工作台上设有两个支撑柱，所述支撑柱对称设置在物料槽的两侧，两个支撑柱的上端设有横杆，所述横杆的下端设有照明灯，所述支撑柱的前后对称面上沿纵向设有若干个放置槽，所述放置槽与支撑柱可拆卸连接，所述置物筐可拆卸的设置在放置槽上。

优选的，所述放置槽包括槽体和设置在槽体一端上的安装板，所述安装板与支撑柱通过螺栓连接，所述安装板上还设有标签区。

优选的，所述槽体的对称侧壁上设有滑槽，所述置物筐的边缘与滑槽滑动配合。

优选的，所述工作台的底部设有盒体，所述盒体的两端均为敞口形式，所述盒体的底部设有水杯槽和矩形限位槽，所述盒体与工作台可拆卸连接。

优选的，所述工作台的底部设有L型支撑板，所述L型支撑板上设有2-3个条形凹槽，所述盒体的对称侧壁上均设有延长边，所述延长边的底部设有与条形凹槽滑动配合的条形凸起。

与现有技术相比，本实用新型具有以下有益效果：该分拣台主要针对小型作坊分拣商品使用，占地面积小，工作台的中部向下设计有物料槽，节约空间，且可以将待分拣的商品放入物料槽中，避免商品掉落，该分拣台的前后均可安排人员进行分拣，根据客户网上下单的要求，将对应的订单编号及商品要求写在标签上，并贴在标签区和置物筐上，然后将置物筐安装在放置槽中，可同时将不同客户的需求的产品分拣放入对应置物筐中，分拣结束后，将置物筐分别取出，集中进行包装，存放有序，节约空间，保证了分拣场面的整洁性，且放置槽与支撑柱可拆卸连接，便于进行拆卸下来进行清洗，两个支撑柱的上端安装有横杆，所述横杆的下端安装有照明灯，照明灯通过电源线与室内电源连接，方便夜晚照明使用，工作台的底部安装有盒体，盒体的两端均为敞口形式，方便两侧的人共同使用，盒体的底部带有水杯槽和矩形限位槽，用于盛放水杯，笔及手机等物品，盒体与L型支撑板滑动式连接，方便进行抽拉取物，也便于后续拆卸下来，进行清洁，此设计，存放有序，方便分拣使用，有助于提高分拣效率，且节约空间，方便清洁。

附图说明

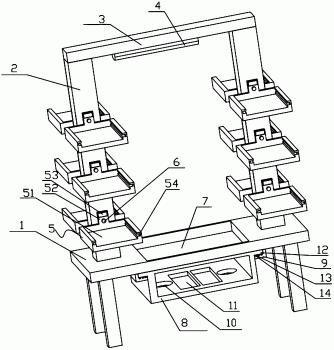

图1和图2是本实用新型的不同角度的结构示意图；

图3是本实用新型的放置槽的结构示意图；

图4是本实用新型的置物筐的结构示意图；

图5是本实用新型的盒体的结构示意图。

其中，1-工作台，2-支撑柱，3-横杆，4-照明灯，5-放置槽，51-槽体，52-安装板，53-标签区，54-滑槽，6-螺栓，7-物料槽，8-盒体，9-L型支撑板，10-水杯槽，11-矩形限位槽，12-延长边，13-条形凸起，14-条形凹槽，15-置物筐。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

图1-图5出示本实用新型的具体实施方式：一种小商品快递包装前分拣台，包括工作台1和置物筐15，所述工作台1的中部向下设有物料槽7，所述工作台1上设有两个支撑柱2，所述支撑柱2对称设置在物料槽7的两侧，两个支撑柱2的上端设有横杆3，所述横杆3的下端设有照明灯4，所述支撑柱2的前后对称面上沿纵向设有若干个放置槽5，所述放置槽5与支撑柱2可拆卸连接，所述置物筐15可拆卸的设置在放置槽5上。

本实施例中，所述放置槽5包括槽体51和设置在槽体51一端上的安装板52，所述安装板52与支撑柱2通过螺栓6连接，所述安装板52上还设有标签区53，放置槽5通过安装板52与支撑柱2可拆卸连接，便于后期对放置槽5进行清洁，安装板52上设计有标签区53，用于贴上标签，方便使用。

本实施例中，所述槽体51的对称侧壁上设有滑槽54，所述置物筐15的边缘与滑槽54滑动配合，置物筐15可采用现有技术中通用的筐体，节约成本，置物筐15的边缘与槽体51上的滑槽54滑动配合，稳固的放置在放置槽5中。

本实施例中，所述工作台1的底部设有盒体8，所述盒体8的两端均为敞口形式，所述盒体8的底部设有水杯槽10和矩形限位槽11，所述盒体8与工作台1可拆卸连接，盒体8的两端均为敞口形式，方便两侧的人共同使用，盒体8的底部带有水杯槽10和矩形限位槽11，用于盛放水杯，笔及手机等物品。

本实施例中，所述工作台1的底部设有L型支撑板9，所述L型支撑板9上设有2-3个条形凹槽14，所述盒体8的对称侧壁上均设有延长边12，所述延长边12的底部设有与条形凹槽14滑动配合的条形凸起13，方便进行抽拉取物，也便于清洁。

本实用新型的工作原理及过程：

将待分拣的商品集中放入物料槽7中，根据客户网上下单的要求，将对应的订单编号及商品要求写在标签上，并贴在标签区53和置物筐15上，然后将置物筐15安装在放置槽5中，将不同客户的需求的产品分拣放入对应置物筐15中，分拣结束后，将置物筐15分别取出，分别进行包装，存放有序，提高分拣效率，且保证了分拣场面的整洁性，两个支撑柱2的上端安装有横杆3，所述横杆3的下端安装有照明灯4，照明灯4通过电源线与室内电源连接，方便夜晚照明使用，工作台1的底部安装有盒体8，盒体8的两端均为敞口形式，方便两侧的人共同使用，盒体8的底部带有水杯槽10和矩形限位槽11，用于盛放水杯，笔及手机等物品，盒体8与L型支撑板9滑动式连接，方便进行抽拉取物，当需要对该分拣台进行远距离运输时，可将放置槽5和盒体8均拆卸下来，节约空间，方便搬运。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
