专利摘要

本实用新型公开了一种集成的垃圾托盘，主要包括外框、挡板、滑板和刮架，所述外框顶端固定安装有顶板，顶板右端中部开设有收纳口，所述顶板位于收纳口处滑动安装有滑板，所述外框前后两侧上部贯穿嵌设安装有滑架。本实用新型在结构上设计合理，分为固定面、活动面，收纳垃圾不占空间，提高了桌面利用率；垃圾托盘内设计内刮器，内刮器铲仿照簸箕底部设计，方便清理盘内垃圾；垃圾托盘其中一面设计成活动挡板，挂钩式的操作方便打开，挂钩也方便悬挂收纳袋，便于垃圾收纳；固定滑轨上的弹簧卡条设计可以固定垃圾托盘，使其在车体运动时不会随意滑动。

权利要求

1.一种集成的垃圾托盘，主要包括外框(1)、挡板(7)、滑板(8)和刮架(10)，其特征在于，所述外框(1)顶端固定安装有顶板(3)，顶板(3)右端中部开设有收纳口，所述顶板(3)位于收纳口处滑动安装有滑板(8)，所述外框(1)前后两侧上部贯穿嵌设安装有滑架，滑架(4)中部开设有滑口(11)，所述滑架(4)位于滑口(11)处贯穿安装有滑杆(2)，所述滑架(4)位于外框(1)外部的一端固定安装有与滑杆(2)配合的弹簧卡条(20)，所述滑杆(2)外侧中部转动安装有滚轮(15)，滚轮(15)外形与滑口(11)形状配合，所述滚轮(15)与滑架(4)滚动连接，前后两个所述滑杆(2)之间固定安装有刮架(10)，所述滑杆(2)位于外框(1)外部的一端固定安装有限位板(14)，限位板(14)远离外框(1)侧壁一端固定安装有转接座(19)，转接座(19)端部转动安装有推手(12)，所述外框(1)右端下部转动安装有挡板(7)，挡板(7)左侧上部边缘处固定安装有对称设置的卡头(17)，所述外框(1)右端竖直部位上部侧壁开设有与卡头(17)配合的卡槽(18)，所述外框(1)位于卡槽(18)内部的内壁嵌设安装有滚珠(16)，所述卡头(17)前后侧壁开设有与滚珠(16)配合的凹槽。

2.根据权利要求1所述的集成的垃圾托盘，其特征在于，所述滑板(8)前后两端固定安装有凸条(6)，所述顶板(3)位于收纳口处开设有与凸条(6)配合的滑槽(5)。

3.根据权利要求1所述的集成的垃圾托盘，其特征在于，所述刮架(10)右端下部固定安装有刮条(9)，刮条(9)底端侧壁与外框(1)底端内壁滑动接触。

4.根据权利要求1所述的集成的垃圾托盘，其特征在于，所述外框(1)前后两端左部外壁固定安装有对称设置的装配座(13)，装配座(13)内部贯穿开设有螺栓孔。

5.根据权利要求1所述的集成的垃圾托盘，其特征在于，所述推手(12)外侧套设安装有橡胶套。

说明书

技术领域

本实用新型涉及一种垃圾托盘，具体是一种集成的垃圾托盘。

背景技术

火车作为人类历史上最重要的通行交通工具，人们出行使用频率越来越高，火车空间比较狭小，火车小桌子利用率更小，桌面放置的的垃圾托盘容量小且占桌面空间大，垃圾多了更加影响乘客的乘车体验，因此配合火车小桌子的尺寸发明一个集成在火车桌子底下可拆卸的垃圾托盘。

发明内容

本实用新型的目的在于提供一种集成的垃圾托盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种集成的垃圾托盘，主要包括外框、挡板、滑板和刮架，所述外框顶端固定安装有顶板，顶板右端中部开设有收纳口，所述顶板位于收纳口处滑动安装有滑板，所述外框前后两侧上部贯穿嵌设安装有滑架，滑架中部开设有滑口，所述滑架位于滑口处贯穿安装有滑杆，所述滑架位于外框外部的一端固定安装有与滑杆配合的弹簧卡条，所述滑杆外侧中部转动安装有滚轮，滚轮外形与滑口形状配合，所述滚轮与滑架滚动连接，前后两个所述滑杆之间固定安装有刮架，所述滑杆位于外框外部的一端固定安装有限位板，限位板远离外框侧壁一端固定安装有转接座，转接座端部转动安装有推手，所述外框右端下部转动安装有挡板，挡板左侧上部边缘处固定安装有对称设置的卡头，所述外框右端竖直部位上部侧壁开设有与卡头配合的卡槽，所述外框位于卡槽内部的内壁嵌设安装有滚珠，所述卡头前后侧壁开设有与滚珠配合的凹槽。

作为本实用新型进一步的方案：所述滑板前后两端固定安装有凸条，所述顶板位于收纳口处开设有与凸条配合的滑槽。

作为本实用新型再进一步的方案：所述刮架右端下部固定安装有刮条，刮条底端侧壁与外框底端内壁滑动接触。

作为本实用新型再进一步的方案：所述外框前后两端左部外壁固定安装有对称设置的装配座，装配座内部贯穿开设有螺栓孔。

作为本实用新型再进一步的方案：所述推手外侧套设安装有橡胶套。

与现有技术相比，本实用新型的有益效果是：

本实用新型在结构上设计合理，分为固定面、活动面，收纳垃圾不占空间，提高了桌面利用率；垃圾托盘内设计内刮器，内刮器铲仿照簸箕底部设计，方便清理盘内垃圾；垃圾托盘其中一面设计成活动挡板，挂钩式的操作方便打开，挂钩也方便悬挂收纳袋，便于垃圾收纳；固定滑轨上的弹簧卡条设计可以固定垃圾托盘，使其在车体运动时不会随意滑动。

附图说明

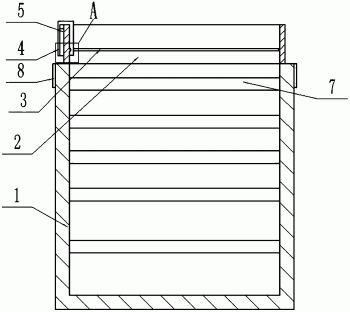

图1为集成的垃圾托盘的结构示意图。

图2为集成的垃圾托盘中内部的结构示意图。

图3为集成的垃圾托盘中顶板、滑板和挡板之间的俯视示意图。

图4为集成的垃圾托盘中外框、滑架、滑杆、滚轮、刮架和推手之间的左视示意图。

图5为集成的垃圾托盘中外框、卡头、滚珠和挡板之间的俯视示意图。

图中：外框1、滑杆2、顶板3、滑架4、滑槽5、凸条6、挡板7、滑板8、刮条9、刮架10、滑口11、推手12、装配座13、限位板14、滚轮15、滚珠16、卡头17、卡槽18、转接座19、弹簧卡条20。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1～5，本实用新型实施例中，一种集成的垃圾托盘，主要包括外框1、挡板7、滑板8和刮架10，所述外框1顶端固定安装有顶板3，顶板3右端中部开设有收纳口，所述顶板3位于收纳口处滑动安装有滑板8，所述外框1前后两侧上部贯穿嵌设安装有滑架，滑架4中部开设有滑口11，所述滑架4位于滑口11处贯穿安装有滑杆2，所述滑架4位于外框1外部的一端固定安装有与滑杆2配合的弹簧卡条20，所述滑杆2外侧中部转动安装有滚轮15，滚轮15外形与滑口11形状配合，所述滚轮15与滑架4滚动连接，前后两个所述滑杆2之间固定安装有刮架10，所述滑杆2位于外框1外部的一端固定安装有限位板14，限位板14远离外框1侧壁一端固定安装有转接座19，转接座19端部转动安装有推手12，所述外框1右端下部转动安装有挡板7，挡板7左侧上部边缘处固定安装有对称设置的卡头17，所述外框1右端竖直部位上部侧壁开设有与卡头17配合的卡槽18，所述外框1位于卡槽18内部的内壁嵌设安装有滚珠16，所述卡头17前后侧壁开设有与滚珠16配合的凹槽。

所述滑板8前后两端固定安装有凸条6，所述顶板3位于收纳口处开设有与凸条6配合的滑槽5。

所述刮架10右端下部固定安装有刮条9，刮条9底端侧壁与外框1底端内壁滑动接触。

所述外框1前后两端左部外壁固定安装有对称设置的装配座13，装配座13内部贯穿开设有螺栓孔。

所述推手12外侧套设安装有橡胶套。

本实用新型的工作原理是：

本实用新型涉及一种集成的垃圾托盘，火车小桌子的尺寸长*宽＝47*30(单位：cm)，可将桌面的垃圾托盘集成到桌面下，托盘尺寸设计为长*宽＝35*20(单位：cm)，高度7cm，本装置采用抽拉式的火车桌面，分为固定面、活动面，收纳垃圾不占空间，提高了桌面利用率；集成的垃圾托盘尺寸长*宽＝35*20(单位：cm)提高垃圾存储容量；7cm的托盘高度设计增加了存储容量的同时，不会影响乘客的腿部空间；垃圾托盘内设计内刮器，内刮器铲仿照簸箕底部设计，方便清理盘内垃圾；垃圾托盘其中一面设计成活动挡板，挂钩式的操作方便打开，挂钩也方便悬挂收纳袋，便于垃圾收纳；固定滑轨上的弹簧卡扣设计可以固定垃圾托盘，使其在车体运动时不会随意滑动。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
