专利摘要

本实用新型涉及一种多功能乡村综合建筑体，包括由立柱、横梁、屋顶构建而成的空间开放型房屋本体，房屋本体区域划分为公交车候车区、共享单车停放区、走廊、垃圾分类处、污水收集与净化处、后方休闲区、洗衣池，走廊内部设有书架、长凳、饮水机、自动贩卖机以及展板；房屋本体中部设有天井，天井内设有植被净化系统；房屋本体底部设有地下水系统，地下水系统通过管道给洗衣池供水，洗衣池的排水通过管道流入天井底部并由植被净化系统净化，净化后的水被送往污水收集与净化处进行水处理，净化后的水再通过管道进入地下水系统重新供水使用。本申请综合了休憩、交通、补给、观赏、洗衣、公示、展览等多种功能，能够同时满足游客和村民的基本需求。

权利要求

1.一种多功能乡村综合建筑体，其特征在于：包括由立柱、横梁、屋顶构建而成的空间开放型房屋本体，所述房屋本体的正面为公交车候车区，公交车候车区设有公交站牌和长凳；公交车候车区的一侧为共享单车停放区，共享单车停放区设有停车桩；公交车候车区的另一侧为走廊，走廊外侧设置墙体，走廊内部设有书架、长凳、饮水机、自动贩卖机以及展板；走廊的墙体背面为外部延伸区，外部延伸区设有垃圾分类处、污水收集与净化处，外部延伸区与走廊内部通过通道连接；房屋本体的背面为后方休闲区，后方休闲区设有展板和长凳，后方休闲区的一侧与走廊连通，另一侧设有洗衣池，后方休闲区与洗衣池通过栏杆隔离；公交车候车区与后方休闲区之间通过墙体围合成天井，天井内设有植被净化系统；房屋本体底部设有地下水系统，地下水系统通过管道给洗衣池供水，洗衣池的排水通过管道流入天井底部并由植被净化系统净化，净化后的水被送往污水收集与净化处进行水处理，净化后的水再通过管道进入地下水系统重新供水使用。

2.根据权利要求1所述的一种多功能乡村综合建筑体，其特征在于：所述房屋本体的屋顶上安装太阳能光伏板。

3.根据权利要求1所述的一种多功能乡村综合建筑体，其特征在于：所述植被净化系统的水流通道内交错设置隔板。

4.根据权利要求1所述的一种多功能乡村综合建筑体，其特征在于：所述天井为四水归堂格局。

说明书

技术领域

本实用新型涉及一种多功能乡村综合建筑体。

背景技术

随着人们物质生活水平的不断提高，追求精神生活成为人们当前的需求，休闲旅游已然成为大都市人群的主要放松方式。城市的喧闹和拥挤令人们向往乡村的慢生活和山水美景，每逢假期乡村游成为热门首选。但乡村的基础建设以及配套设施并不完善，没有很好的为游客提供短暂的休憩之所，游客也无法获知该乡村风貌的信息展示，这对于发展乡村旅游十分不利。考虑到实际需求，在乡村道路入口处设置一个可供游人休憩以及能够展示乡村风貌的多功能乡村综合建筑体十分必要，有鉴于此，本案由此而生。

实用新型内容

本实用新型提供一种可供游人休憩以及能够展示乡村风貌的多功能乡村综合建筑体，通过空间结构上的划分以及配套设施的配置，不仅满足了游客和村民的基本需求，还具有低碳、绿色环保的功能。

为了实现上述目的，本实用新型所采用的技术方案为：

一种多功能乡村综合建筑体，包括由立柱、横梁、屋顶构建而成的空间开放型房屋本体，所述房屋本体的正面为公交车候车区，公交车候车区设有公交站牌和长凳；公交车候车区的一侧为共享单车停放区，共享单车停放区设有停车桩；公交车候车区的另一侧为走廊，走廊外侧设置墙体，走廊内部设有书架、长凳、饮水机、自动贩卖机以及展板；走廊的墙体背面为外部延伸区，外部延伸区设有垃圾分类处、污水收集与净化处，外部延伸区与走廊内部通过通道连接；房屋本体的背面为后方休闲区，后方休闲区设有展板和长凳，后方休闲区的一侧与走廊连通，另一侧设有洗衣池，后方休闲区与洗衣池通过栏杆隔离；公交车候车区与后方休闲区之间通过墙体围合成天井，天井内设有植被净化系统；房屋本体底部设有地下水系统，地下水系统通过管道给洗衣池供水，洗衣池的排水通过管道流入天井底部并由植被净化系统净化，净化后的水被送往污水收集与净化处进行水处理，净化后的水再通过管道进入地下水系统重新供水使用。

进一步设置，所述房屋本体的屋顶上安装太阳能光伏板。

进一步设置，所述植被净化系统的水流通道内交错设置隔板。

进一步设置，所述天井为四水归堂格局。

本申请提供一种可供游人休憩以及能够展示乡村风貌的多功能乡村综合建筑体，可设置在村口处，在外观与形体上充分的完成了对于传统的继承形成了一道独特的风景线，与此同时通过立柱、栏杆与墙壁将空间划分成多个功能分区，各功能分区配备了相应的配套设施，综合了休憩、交通、补给、观赏、洗衣、公示、展览等多种功能，不仅满足了游客的基本需求，也可成为村民日常的休闲聊天场所，该建筑体具有多功能性用途，并同时注重对于资源的利用与对环境的保护，低碳、绿色环保，适合在广大乡村推广使用。

附图说明

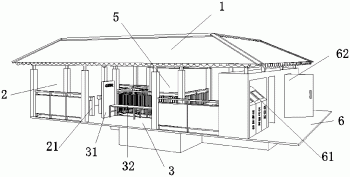

图1为实施例中建筑体的正面结构示意图；

图2为图1中左侧结构示意图；

图3为图1中右侧结构示意图；

图4为图1中后部空间结构爆炸图。

图中：1、房屋本体；2、共享单车停放区；21、停车桩；3、公交车候车区；31、公交站牌；32、长凳；4、过道区；41、流浪书架；42、电子展板；43、长凳；44、饮水机；45、自动贩卖机；46、宣传展板；5、天井；51、光伏板；6、外部延伸区；61、垃圾分类处；62、污水收集与净化处；63、通道；7、后方休闲区；71、村务展板；72、长凳；8、洗衣池；9、地下水系统。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

本实施例公开一种多功能乡村综合建筑体，其结构如图1至图4所示，整个建筑体主要由立柱、横梁、屋顶构建而成的开放型房屋本体1，房屋本体1的内部通过栏杆进行功能区域划分。例如：房屋本体1的正面中央为公交车候车区3，公交车候车区3设有公交站牌31和长凳32，该空间满足了村民和游客候车的需求；在公交车候车区3的左侧为共享单车停放区2，共享单车停放区2设有多个停车桩21，该区域用于为村民和游客提供交通出行工具；公交车候车区3的右侧为走廊4，走廊4主要用于展览、补给和休憩，走廊4的外侧设置墙体，走廊4内部设有流浪书架41、电子展板42、长凳43、饮水机44、自动贩卖机45以及宣传展板46；流浪书架41用于人们之间书籍知识的传递，可以放置人们自行捐献的图书，电子展板42用于实时展示村内各类情况与新闻，长凳43供人们休息及读书之用，饮水机44为游客村民提供饮用水，自动贩卖机45用于物资食品的购买与补给，宣传展板46用于为游客与外来人员介绍村庄的总体情况。

在走廊4的墙体背面设有外部延伸区6，外部延伸区6设有垃圾分类处61和污水收集与净化处62，外部延伸区6与走廊4内部通过通道63连通，外部延伸区6主要用于对资源的有效利用处理以及资源回收处理。房屋本体1的背面为后方休闲区7，后方休闲区7设有村务展板71和长凳72，后方休闲区7提供了一个较为宽阔的空间，使得人们得以休闲娱乐交谈等，同时为村务政务透明化管理宣传提供展示平台，有利于村民主人翁意识的增强。后方休闲区7的一侧与走廊4连通，后方休闲区7的另一侧设有洗衣池8，后方休闲区7与洗衣池8通过栏杆隔离。洗衣池8为村民提供了一个洗衣空间，有效的解决了在村庄河流湖泊的洗衣而造成的水体污染问题。

为了避免水体污染以及实现水资源的回收再利用，提高农村整体生活环境，本实施例中还设置了水处理系统，包括设置在地下的地下水系统9，以及设置在房屋本体1中央天井5中的植被净化系统，天井5通过墙体围合而成，具有四水归堂格局，可以收集雨水并加以利用。天井5设置在公交车候车区3与后方休闲区7之间，天井5内部种植绿植，既可供人们观赏，也可以通过该绿植对流经底部的水进行净化。植被净化系统通过管道与地下水系统9连通，地下水系统9通过进水管道将水引向洗衣池8供人们洗衣之用，洗衣池8的排水通过管道流入天井5底部并由植被净化系统净化。为了增强植被净化效果，植被净化系统的水流通道内交错设置若干隔板，使得水流路径延长，净化更加充分。经过植被净化后的水通过水泵被输送至污水收集与净化处62进行水净化处理，二次净化后的水再通过管道重新进入地下水系统9中，继续供洗衣池8作为水源使用。房屋本体1的屋顶上还安装有太阳能光伏板51，可以为整个建筑体提供电力来源，就此实现了水资源和可再生电能的高度有效利用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
