专利摘要

本实用新型公开了一种应用于外卖保温箱的温度管理系统，包括空气源热泵系统，该空气源热泵系统包括压缩机；压缩机的制冷剂出口通过气液分离器和第一消音器与四通换向阀的第一接口相连；四通换向阀的第二接口与箱内换热器的第一接口相连；四通换向阀的第三接口，分别与电磁阀的和第二消音器相连；四通换向阀的第四接口，与箱外换热器的第一接口相连；箱外换热器的第二接口，通过过滤器和单向节流阀与毛细管一端相连；毛细管另一端，分别与箱内换热器的第二接口和电磁阀相连；箱内换热器和箱外换热器，分别位于外卖保温箱箱体里面和外面。本实用新型能够在冬季对箱体进行制热，在夏季对箱体进行制冷，更好地维持外卖食品的温度和新鲜度。

权利要求

1.一种应用于外卖保温箱的温度管理系统，其特征在于，包括空气源热泵系统，该空气源热泵系统包括压缩机(5)；

压缩机(5)的制冷剂出口，通过依次安装有气液分离器(9)和第一消音器(6)的连接管道，与四通换向阀(2)的第一接口相连；

四通换向阀(2)的第二接口，与箱内换热器(4)的第一接口相连；

四通换向阀(2)的第三接口，分别与电磁阀(3)的一端和第二消音器(23)的一端相连；

四通换向阀(2)的第四接口，与箱外换热器(1)的第一接口相连；

箱外换热器(1)的第二接口，通过依次安装有过滤器(10)和单向节流阀(8)的连接管道，与毛细管(7)的一端相连；

毛细管(7)的另一端，分别与箱内换热器(4)的第二接口和电磁阀(3)的另一端相连；

箱内换热器(4)位于外卖保温箱箱体里面，箱外换热器(1)位于外卖保温箱箱体外面。

2.如权利要求1所述的温度管理系统，其特征在于，箱内换热器(4)的正左边，安装有通风机(12)；

通风机(12)位于外卖保温箱箱体中，用于向箱内换热器(4)吹出空气气流，带动外卖保温箱箱体内的空气流动。

3.如权利要求2所述的温度管理系统，其特征在于，通风机(12)和箱内换热器(4)之间的位置，设置有可加热金属丝(11)，可加热金属丝(11)与箱内换热器(4)的侧壁相连接。

4.如权利要求1所述的温度管理系统，其特征在于，所述外卖保温箱箱体，其外壳壳体为中空结构，其内填充的保温层为真空绝热板。

5.如权利要求1至4中任一项所述的温度管理系统，其特征在于，还包括供电系统，该供电系统包括非晶硅薄膜太阳能电池(19)；

非晶硅薄膜太阳能电池(19)，位于外卖保温箱箱体外壁，用于吸收外部的太阳能，然后输出直流电给电源调解系统(21)；

电源调解系统(21)，与非晶硅薄膜太阳能电池(19)相导电连接，用于接收非晶硅薄膜太阳能电池(19)传输的直流电，并转换为交流电，然后为压缩机(5)以及其他预设用电设备，提供工作用电。

6.如权利要求5所述的温度管理系统，其特征在于，供电系统还包括PTC直流电辅热装置(20)；

PTC直流电辅热装置(20)与电源调解系统(21)相导电连接。

7.如权利要求5所述的温度管理系统，其特征在于，还包括半导体制冷制热系统；

半导体制冷制热系统包括半导体装置(18)；

半导体装置(18)与电源调解系统(21)相连接；

外卖保温箱箱体内部，包括多个中空的食品存储腔室(13)；

食品存储腔室(13)的侧壁或者底部，安装有半导体装置(18)，半导体装置(18)用于对食品存储腔室(13)进行制冷或制热。

说明书

技术领域

本实用新型涉及热泵技术领域，特别是涉及一种应用于外卖保温箱的温度管理系统。

背景技术

外卖保温箱是一种近年使用的外卖储存设备，能够在外卖的派送过程中，应用快递箱模式，对箱体内存放的食物进行存储。其中，对于一些保鲜要求高的食品(例如冷冻的鱼虾、新鲜的水果)，食品的新鲜度受到时间的限制，要求在很短的时间内完成外卖食品的派送。

但是，由于现有外卖保温箱的保温性能差，在夏季等高温天气或者冬季的严寒天气下，外卖保温箱内的食品的温度以及新鲜度，容易受到外部环境的影响，从而降低了食品的品质，影响了人们对外卖食品的产品使用感受。

实用新型内容

本实用新型的目的是针对现有技术中存在的技术缺陷，提供一种应用于外卖保温箱的温度管理系统。

为此，本实用新型提供了一种应用于外卖保温箱的温度管理系统，包括空气源热泵系统，该空气源热泵系统包括压缩机；

压缩机的制冷剂出口，通过依次安装有气液分离器和第一消音器的连接管道，与四通换向阀的第一接口相连；

四通换向阀的第二接口，与箱内换热器的第一接口相连；

四通换向阀的第三接口，分别与电磁阀的一端和第二消音器的一端相连；

四通换向阀的第四接口，与箱外换热器的第一接口相连；

箱外换热器的第二接口，通过依次安装有过滤器和单向节流阀的连接管道，与毛细管的一端相连；

毛细管的另一端，分别与箱内换热器的第二接口和电磁阀的另一端相连；

箱内换热器位于外卖保温箱箱体里面，箱外换热器位于外卖保温箱箱体外面。

其中，箱内换热器的正左边，安装有通风机；

通风机位于外卖保温箱箱体中，用于向箱内换热器吹出空气气流，带动外卖保温箱箱体内的空气流动。

其中，通风机和箱内换热器之间的位置，设置有可加热金属丝，可加热金属丝与箱内换热器的侧壁相连接。

其中，所述外卖保温箱箱体，其外壳壳体为中空结构，其内填充的保温层为真空绝热板。

其中，还包括供电系统，该供电系统包括非晶硅薄膜太阳能电池；

非晶硅薄膜太阳能电池，位于外卖保温箱箱体外壁，用于吸收外部的太阳能，然后输出直流电给电源调解系统；

电源调解系统，与非晶硅薄膜太阳能电池相导电连接，用于接收非晶硅薄膜太阳能电池传输的直流电，并转换为交流电，然后为压缩机以及其他预设用电设备，提供工作用电。

其中，供电系统还包括PTC直流电辅热装置；

PTC直流电辅热装置与电源调解系统相导电连接。

其中，还包括半导体制冷制热系统；

半导体制冷制热系统包括半导体装置；

半导体装置与电源调解系统相连接；

外卖保温箱箱体内部，包括多个中空的食品存储腔室；

食品存储腔室的侧壁或者底部，安装有半导体装置，半导体装置用于对食品存储腔室进行制冷或制热。

由以上本实用新型提供的技术方案可见，与现有技术相比较，本实用新型提供了一种应用于外卖保温箱的温度管理系统，其通过设置热泵以及半导体装置，能够在冬季对箱体进行制热，在夏季对箱体进行制冷，从而使得外卖保温箱箱体内的温度更好地满足外卖食品运输的要求，更好地维持外卖食品的温度和新鲜度，具有重大的实践意义。

附图说明

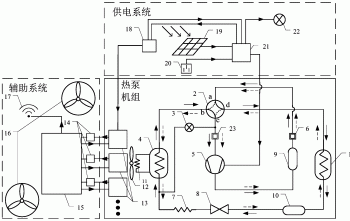

图1为本实用新型提供的一种应用于外卖保温箱的温度管理系统的结构示意图；

图中，1、箱外换热器；2、四通换向阀；3、电磁阀；4、箱内换热器；5、压缩机；

6、第一消音器；7、毛细管；8、单向节流阀；9、气液分离器；10、过滤器；

11、可加热金属丝；12、通风机；13、食品存储腔室；14、CMOS温度传感器；15、PID温度自动控制系统；

16、空气净化系统；17、WiFi信号发射器；18、半导体装置；19、非晶硅薄膜太阳能电池；20、PTC直流电辅热装置；

21、电源调解系统；22、LED照明灯；23、第二消音器。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，下面结合附图和实施方式对本实用新型作进一步的详细说明。

参见图1，本实用新型提供了一种应用于外卖保温箱的温度管理系统，其包括空气源热泵系统，该空气源热泵系统包括压缩机5；

压缩机5的制冷剂出口，通过依次安装有气液分离器9和第一消音器6的连接管道，与四通换向阀2的第一接口a相连；

四通换向阀2的第二接口b，与箱内换热器4的第一接口相连；

四通换向阀2的第三接口c，分别与电磁阀3的一端和第二消音器23的一端相连；

四通换向阀2的第四接口d，与箱外换热器1的第一接口相连；

箱外换热器1的第二接口，通过依次安装有过滤器10和单向节流阀8的连接管道，与毛细管7(起到节流作用)的一端相连；

毛细管7的另一端，分别与箱内换热器4的第二接口和电磁阀3的另一端相连。

在本实用新型中，具体实现上，箱内换热器4位于外卖保温箱箱体里面，箱外换热器1位于外卖保温箱箱体外面。在冬季时，四通阀换向转向为图1中虚线所指ab、cd流通路径，箱内换热器4为冷凝器，箱外换热器1为蒸发器，冷凝器段放热为外卖保温箱箱内提供热量，通过通风机12的辅助，加热箱内空气，可以维持外卖保温箱箱内的温度恒定(例如恒定在40℃)；在夏季时，箱内换热器4为蒸发器，箱外换热器1为冷凝器，蒸发器段为箱内空气提供冷量，通过通风机12，实现空气循环，对外卖保温箱箱内的空气充分降温，可以维持外卖保温箱箱内的温度恒定(例如恒定在4℃)。

在本实用新型中，需要说明的是，第一消音器6、第二消音器23是现有的管道消音器(消声器)，主要用于锅炉、汽轮机等热力设备的蒸汽排放的有效消声，用于发挥对外卖保温箱箱体的静音作用。

在本实用新型中，具体实现上，箱内换热器4的正左边，安装有通风机12；通风机实现箱内空气循环，在冬季，使箱内空气不断通过金属丝被加热，在夏季，持续提供冷空气。

通风机12位于外卖保温箱箱体中，用于向箱内换热器4吹出空气气流，带动外卖保温箱箱体内的空气流动。

需要说明的是，通风机12优选为低噪声轴式通风机。

具体实现上，通风机12和箱内换热器4之间的位置，设置有可加热金属丝11，可加热金属丝11与箱内换热器4的侧壁相连接。通风机实现箱内空气循环，达到冬季充分制热、夏季充分制冷。

对于本实用新型，需要说明的是，空气源热泵技术，使不能直接利用的热能再生为可直接利用的热能，只是付出少量电能为代价，获得2～6倍输入功率的收益节能回报；夏天，制冷剂在蒸发器内蒸发变为低温低压状态，吸收空气热量，以环境大气作为高温热源，向其排放热量。冬天，以空气为低温热源，制冷剂在蒸发器中吸热蒸发相变，从空气中吸收低品位热能，提升为可被利用的高品位热能，过热气进入冷凝器工质侧冷凝放热，空气温度上升。

对于本实用新型中的空气源热泵系统，需要说明的是，对于冬季制热工况，在冬季需要制热时，压缩机5的制冷剂出口与气液分离器9一端的入口相连，气体冷却器另一端的出口与第一消音器6的入口相连，第一消音器6出口与四通换向阀2的第一接口a相连；

四通换向阀2的第二接口b与箱内换热器4的第一接口连接；

箱内换热器4与可加热金属丝11相连，箱内换热器4的第二接口通过毛细管7、单向节流阀8与箱外换热1器的第二接口相连；

箱外换热器1的第一接口与四通换向阀2的第四接口相连，四通换向阀2的第三接口通过电磁阀3与箱内换热器4的第二接口相连；

四通换向阀2的第三接口还通过第二消音器23，与压缩机5的制冷剂入口相连，从而构成整个冬季制热回路。

而对于夏季质量工况，在夏季需要制冷时，压缩机5的制冷剂出口与气液分离器9一端的入口相连，气体冷却器另一端的出口与第一消音器6的入口相连，第一消音器6出口与四通换向阀2的第一接口a相连；

四通换向阀2的第四接口d，与箱外换热器1的第一接口相连；

箱外换热器1的第二接口，通过过滤器10、单向节流阀8和毛细管7，与箱内换热器4的第二接口相连；

箱内换热器4与通风机12正对应设置；

箱内换热器4的第一接口，与四通换向阀2的第二接口b相连；

四通换向阀2的第三接口c，通过电磁阀3与箱内换热器4的第二接口相连；

四通换向阀2的第三接口还通过第二消音器23，与压缩机5的制冷剂入口相连，从而最终构成整个夏季制冷回路。

在本实用新型中，具体实现上，所述外卖保温箱箱体，其外壳壳体为中空结构，其内填充的保温层优选为真空绝热板(VIP板)。保证箱内外隔热良好。

在本实用新型中，对于保温系统，运用VIP(Vacuum Insulation Panel)真空绝热板作保温层，ABS(acrylonitrile–butadiene–styrene copolymer)材料作箱体内壁隔板。相较于普通聚氨酯材料，厚度更小，导热系数更低，保温性能更好。对于特殊温度需求单元，利用半导体装置为其特殊供热或供冷，构造内部绝热储存环境，使之不受箱内整体环境及外界大气温度影响，可实现冬季制冷、夏季制热。

需要说明的是，真空绝热板(VIP板)是一种新型高效隔热材料，导热系数0.005以下，为传统保温材料导热系数的1/10，由聚苯乙烯、聚氨酯泡沫、玻璃纤维等为芯材，内置气体吸附剂和干燥剂。其保温效果优于聚氨酯泡沫，且厚度更小，进一步释放有效容积。

在本实用新型中，具体实现上，还包括供电系统，参见图1所示，可以包括：非晶硅薄膜太阳能电池19；

非晶硅薄膜太阳能电池19，位于外卖保温箱箱体外壁，用于吸收外部的太阳能，然后输出直流电给电源调解系统21；

电源调解系统21，与非晶硅薄膜太阳能电池19相导电连接，用于接收非晶硅薄膜太阳能电池19传输的直流电，并转换为交流电，然后为压缩机5以及其他预设用电设备(例如LED照明灯22)，提供工作用电。

需要说明的是，非晶硅薄膜太阳能电池是一种以非晶硅化合物为基本组成的薄膜太阳能电池，其高温性能非常好，普通太阳能电池工作温度高于温度25℃时，其最佳输出功率会有所下降，而非晶硅太阳能电池受温度的影响小，弱光响应好，充电效率高。非晶硅材料的吸收系数在整个可见光范围内，对低光弱光有较好的适应，普遍适用于城市太阳光资源不充足的地区，目前非晶硅薄膜电池使用寿命达10年以上。

需要说明的是，具体实现上，电源调节系统21主要通过逆变器，将半导体装置18和太阳能集电板(即非晶硅薄膜太阳能电池19)输出的直流电转换为交流电，用于供给压缩机5运转，并且为PTC直流电辅热装置20提供直流电，实现太阳能发电、半导体发电、PTC直流电的并网调解。现有电源调节系统的生产厂家，例如可以为佛山市博凯电源有限公司生产的为太阳能逆变器，型号为PI-6KVA，规范名称为正弦波6KVA工频逆变器。当然，实际应用中，还可以为其他厂家生产的逆变器，只要能够发挥上述功能即可。

具体实现上，供电系统还包括PTC(热敏电阻)直流电辅热装置20；

需要说明的是，PTC直流电辅热装置，用于保证太阳能辐射不足时，箱体仍然可以制热，维持所需温度环境。PTC直流电辅热装置，用于对箱内空气进行加热处理，通过通风机12的帮助，使加热后的空气在箱内循环。现有生产厂家，例如可以为东莞市石川电子有限公司生产的PTC电加热，型号为SC-JYM-280-50～1500-220，规范名称为PTC发热片。

具体实现上，PTC(热敏电阻)直流电辅热装置20与电源调解系统21相导电连接。电源调解系统21将半导体装置18和太阳能集电板(即非晶硅薄膜太阳能电池19)发出的直流电，供给PTC直流电辅热装置20运转，保证外卖保温箱箱内持续供热。

在本实用新型中，具体实现上，还包括半导体制冷制热系统；

半导体制冷制热系统包括半导体装置18；

半导体装置18与电源调解系统21相连接，电源调节系统21主要通过逆变器，将半导体装置18输出的直流电转换为交流电，用于供给压缩机5运转；

外卖保温箱箱体内部，可以包括多个中空的食品存储腔室13(不限于图1所示的三个)；

食品存储腔室13的侧壁或者底部，安装有半导体装置18，半导体装置18用于对食品存储腔室13进行制冷或制热(例如通过改变对半导体芯片施加的电流方向)。

需要说明的是，半导体装置，近年来得到广泛关注。通过对半导体芯片施加特定方向电流，直流电通过N型、P型半导体串联形成的电偶，电流由N极流向P极吸收热量，成为冷端；由P极流向N极释放热量，成为热端。通过改变直流电流的极性，在同一制冷片上实现冷端制冷或热端制热。半导体制冷片，作为一种公知的制冷片，可以充分利用半导体材料的珀耳帖效应(peltier)效应，当直流电通过两种不同半导体材料串联成的电偶时，在电偶的两端即可分别吸收热量和放出热量，可以实现制冷的目的。它是一种产生负热阻的制冷技术，其特点是无运动部件，可靠性也比较高。现有生产厂家，例如可以为马洛工业公司生产的温差发电片，型号为NL1025T-01AC，规范名称为单机温差制冷器。在本专利中，用于对特殊温度需求单元制热或制冷。

需要说明的是，对于本实用新型，供电系统包括半导体装置18、非晶硅薄膜太阳能电池19、PTC直流电辅热装置20、电源调解系统21。其中，非晶硅薄膜太阳能电池19吸收太阳能辐射，转化为电能，与PTC直流电辅热装置20提供的直流电联合，通过电源调解系统21，为压缩机5、半导体装置18及LED照明灯22供能。同时，半导体18还可利用温差发电，也可并入电源调节系统。

在本实用新型中，具体实现上，还包括智能辅助系统；

智能辅助系统具体包括温度传感器14、PID温度自动控制系统15、空气净化系统16和WiFi信号发射装置17；

温度传感器14设置在食品存储腔室13中，用于检测食品存储腔室13内的温度，然后输出给PID温度自动控制系统15；

PID(比例、积分、微分)温度自动控制系统15，分别与温度传感器14和WiFi信号发射装置17相连接，用于根据温度传感器14发来的温度信号，对箱内温度自动调节控制。

具体实现上，PID(比例、积分、微分)温度自动控制系统15，例如，可以为广州市泰矽电子有限公司生产的类型为PID自动温度控制器，型号为TE48-03010000，规范名称为智能温度控制调节器。

具体实现上，空气净化系统16，可以为现有的具有空气净化功能的系统，例如可以选择生产厂家为美菱的LECO净味系统，在本专利中，用于为箱体营造清新无菌的空气环境，实现箱内外空气的交换，确保食品安全。可过滤箱内循环空气中的灰尘，改善空气质量，同时可以保护通风机不被灰尘堵塞，确保风量和换热效果。

具体实现上，WiFi信号发射装置17可以为现有的WIFI信号发射器，其用于接收温度传感器14发来的温度信号数据，将其转化为数字信号，然后向用户手机客户端发送。

需要说明的是，温度传感器14优选为CMOS温度传感器。

还需要说明的是，在工业生产中，常用闭环控制方式控制温度这种连续变化的模拟量，PID控制是常见的一种控制方式。由于其不需要求出控制系统的数学模型，算法简单、鲁棒性好、可靠性高，在使用模拟量控制器的模拟控制系统中得到了广泛的应用。PID温度自动控制系统，是目前温度控制领域，常见的控制系统。

需要说明的是，箱外换热器1内制冷剂进行相变，如在冬季，由液相变为低温低压气相，输送给压缩机5，压缩机5内进行压缩，制冷剂变为高温高压气体，输送给箱内换热器4，箱内换热器4内的制冷剂进行冷凝放热，在冬季由气相变为液相，放出热量加热金属丝，使外卖保温箱内的空气升温。

其中，毛细管7和单向节流阀8，使得液态制冷剂节流降压，变为气液两相状态。过滤器10，用于将两相流体制冷剂进行过滤，防止堵塞单向节流阀8。气液分离器9用于对压缩机5出口流出的制冷剂进行气液分离，将气液两相分开，让液体不能轻易进入压缩机，起到保护压缩机的作用。第一消音器6和第二消音器23，可以降低压缩机5的排气噪声，并且减小阻力，使高温气体安全有效畅通地排出。

在本实用新型中，需要说明的是，箱外换热器1、非晶硅薄膜太阳能19设置在外卖保温箱的箱体外部，其余部件设置在箱体内部。

需要说明的是，在本实用新型中，供电系统与用电部件之间的连接，是通过通电导线连接。而空气源热泵系统(热泵机组)中各个部件之间用于流通制冷剂的连接，通过中空的管道进行连接。

需要说明的是，对于本实用新型，其应用于外卖保温箱中，主要用于外卖食品的恒温储存。通过电源调节系统，实现非晶硅薄膜太阳能电池与直流电联合为空气源热泵冷暖机组及半导体装置供能，热泵联合半导体装置，使箱体冬季制热、夏季制冷，保持箱内恒温，维持外卖食品温度及新鲜度。此外，本实用新型还可以根据用户的需要，安装各种智能全自动辅助控制系统，以及运用互联网云端大数据实时传输信息，实现人机共互，高度智能化、人性化。

对于本实用新型，其可以采用多源供电系统，利用非晶硅薄膜太阳能板19收集太阳辐射，转化为电能，同时PTC直流电辅热系统20作为辅助，多种电源通过电源调节系统21，供给压缩机5和半导体装置18运转，保证压缩机在太阳能辐射不足时仍可以持续运转，太阳能电池解决高峰期用电负荷大的问题。同时，半导体装置18还可利用温差发电。节约电力资源，清洁无污染。

此外，半导体装置18为特定储存区间制冷或制热。通过wifi信号发射器17，将数据信息上传至云端，发送至用户智能手机终端18。多种智能辅助设备提高取用效率，确保食品新鲜度，提升用户使用体验感。

对于本实用新型，利用空气源热泵冷暖机组系统中的四通换向阀转向功能，实现冬季制热，夏季制冷，设定目标温度为冬季40℃、夏季4℃。冬季，箱内换热器4为冷凝器，冷凝器内工质冷凝放热，可加热金属丝11升温，通过通风机12强迫箱内空气循环，不断被可加热金属丝加热，使整个箱内保持40℃左右恒温环境；夏季，箱内换热器4为蒸发器，蒸发器内工质蒸发吸收箱内空气热量，通过低噪声轴式通风机12使箱内空气循环，达到充分降温，使箱体保持4℃左右恒冷状态。低噪声轴式通风机不断循环箱内的空气，使之不断通过供冷水或热水的盘管被冷却或加热，以保持箱内的温度。

具体实现上，过滤器10，用于对箱外的制冷剂进行过滤，防止堵塞节流阀(即单向节流阀8)。

对于本实用新型，可安装多种智能辅助设备，使箱体运行更加智能化、提高效率。CMOS(Complementary Metal Oxide Semiconductor)温度传感器采样监测箱内实时温度，温度信号反馈至PID(proportion integral derivative)温度自动控制器系统15，实现对箱内温度自动调节控制。此外，还可以设有空气净化系统16、非接触式射频识别NFC(NearField Communication)系统、指纹或面容识别装置、QR、LED(Light-Emitting Diode)全彩液晶显示屏、LED照明设备22等智能辅助系统，提高存取效率。本系统与无线云端互联网络紧密结合，本实用新型的系统可通过无线WiFi信号发射器17自动给用户发送提示信息，用户可使用智能手机终端对箱内温度、食品新鲜度实时监测，保证最佳食用品质。

需要说明的是，非接触式射频识别NFC系统运用短距高频的无线电技术，使得在距离箱体20厘米距离内与兼容设备进行识别和数据交换。当用户采用特定型号手机接近箱体时，自动感应用户手机，开启对应箱门，提高取用效率。此外，面容识别和指纹ID识别技术，可保证取用食品准确性与取用效率。同时，也可采取QR二维码扫描的方式开启箱门。

参见图1所示，对于本实用新型提供的应用于外卖保温箱的温度管理系统，其内包括多源联合供电系统、空气源热泵冷暖机组系统、智能辅助系统及保温系统。图1中，实线的箭头为夏季工况的制冷回路走向，虚线为冬季工况的制冷回路走向。

对于本实用新型中的空气源热泵机组，当装置处于冬季制热工况时，为虚线所指循环，箱内换热器4为冷凝器，箱外换热器1为蒸发器。压缩机5吸入蒸发器1出口处的低温低压气体，将其压缩成高温高压的气体，流经气液分离器9及第一消音器6，通过四通换向阀2进入冷凝器4，与空气进行换热后，制冷剂温度降低，为外卖保温箱箱内的空气提供热量，之后分别流经毛细管7与单向节流阀8节流降压，变为气液两相状态，经过过滤器10，再进入蒸发器1蒸发吸热后，进入压缩机5，完成冬季制热循环。

对于本实用新型中的空气源热泵机组，当装置处于夏季制冷工况时，为实线所指循环，箱内换热器4为蒸发器，箱外换热器1为冷凝器。压缩机5吸入蒸发器4出口处的低温低压气体，将其压缩成高温高压的气体，流经气液分离器9及第一消音器6，通过四通换向阀2进入冷凝器1，与空气进行换热后，制冷剂温度降低，经过过滤器10，之后分别流经单向节流阀8与毛细管7节流降压，变为气液两相状态，再进入蒸发器4蒸发吸热，为箱内空气制冷，然后进入压缩机5，完成夏季制冷循环。

对于本实用新型，其中的半导体制冷制热装置，包括半导体装置18及储存箱单元13，对于特殊温度需求单元(例如特殊的存储空腔)，利用半导体装置可单独实现冬季制冷以及夏季制热。

对于本实用新型，其中的智能辅助系统，包括温度传感器14、PID温度自动控制系统15、空气净化系统16、WiFi信号发射装置17及储存箱单元13，温度传感器14实时采集储存箱单元13箱内温度，将信号传输给PID温度自动控制系统15，PID温度自动控制系统15进行温度自动控制，还可将食品温度、新鲜度信息通过WiFi信号发射装置17发送至用户手机客户端。空气净化系统16维持箱内清新、无菌环境。

与现有技术相比，本实用新型提供的一种应用于外卖保温箱的温度管理系统，具有以下的有益技术效果：

1、采用非晶硅薄膜太阳能电池供电，结合PTC电辅热技术作辅助，保证系统持续运转，空气源热泵利用四通换向阀转换并辅以半导体装置为箱体制冷或制热，使箱内维持所需恒温环境，半导体还可利用温差发电，系统节省电力资源，环保无污染。

2、本专利的设计与云端大数据物联网技术紧密结合，有效解决外卖食品温度及新鲜度降低速度快、取用效率低、易丢失等问题，具有创新性，节能环保无污染，可安装各种全自动智能辅助系统，提高用户使用体验感，实现人机共互，可行性与普适性强，应用市场广泛，经济性效益高。

3、CMOS温度传感器实时监测箱内温度变化，PID温度控制系统全自动芯片控制进行制冷或制热，实现无人操作，高度智能化、自动化。

4、可以死内置无线WiFi信号发射器，将温度信息上传到无线互联网云端大数据库，发送到智能手机终端，且提供便利，提升效率。

综上所述，与现有技术相比较，本实用新型提供的一种应用于外卖保温箱的温度管理系统，其通过设置热泵以及半导体装置，能够在冬季对箱体进行制热，在夏季对箱体进行制冷，从而使得外卖保温箱箱体内的温度更好地满足外卖食品运输的要求，更好地维持外卖食品的温度和新鲜度，具有重大的实践意义。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
