专利摘要

本实用新型为新型军用识图用图快速量读组合工具，由十字主体支架、抽拉指针、指北针、对称式旋转刻度盘、定位针、里程表组件、挂绳组件组成；中心设置圆柱形空心转轴，对称式旋转刻度盘中心设置转轴孔，与空心转轴装配，安装在背面；四个支架臂为长方体形空心设计，支架臂背面均有内嵌式凹槽设计；东方向支架臂、西方向支架臂内设滑道，抽拉指针内置于滑道内，指北针叠放固定在南方向支架臂的正面，前端臂为空心槽，端口为连接插孔，插接定位针或里程表组件，臂上还设置有空心定位孔，用于插入定位针或连接挂绳组件；具有军用地形图上的精确坐标量读、直线距离量读、曲线距离里程量读、方位角量读等功能，能满足昼夜全天侯作战的使用要求。

权利要求

1.新型军用识图用图快速量读组合工具，其特征在于，由十字主体支架(1)、抽拉指针(2)、指北针(3)、对称式旋转刻度盘(4)、定位针(5)、里程表组件(6)、挂绳组件(7)七个部分组成；十字主体支架(1)由四个方向的支架臂构成，中心设置圆柱形空心转轴(17)，对称式旋转刻度盘中心设置转轴孔(41)，与空心转轴(17)装配，将对称式旋转刻度盘(4)安装在十字主体支架(1)背面；四个支架臂的中间位置为长方体形空心设计，每条支架臂背面均有便于对称式旋转刻度盘转动通行的内嵌式凹槽设计；所述十字主体支架的东方向支架臂(11)、西方向支架臂(13)内设滑道(15)，抽拉指针(2)内置于滑道(15)内，并可抽拉滑动；所述指北针(3)叠放固定在南方向支架臂(12)的正面臂上，南方向支架臂(12)前端臂为空心槽(51)，端口为连接插孔(16)，插接定位针(5)或里程表组件(6)，臂上还设置有空心定位孔(24)，用于插入定位针(5)或连接挂绳组件(7)；所述十字主体支架(1)的空心转轴(17)外圈设置14个转动定位凹点(18)，以北方向支架臂中心起算，按顺时针方向，从15°处开始，每间隔30°设有12个转动定位凹点，在0°和180°处设有2个转动定位凹点；所述对称式旋转刻度盘(4)两端扇形对称设计，对称式旋转刻度盘(4)对称轴线上的转轴孔(41)外侧设计有两个对称的转动定位凸点(42)，转动定位凸点(42)卡入转动定位凹点(18)内对对称式旋转刻度盘(4)进行定位，四个方向支架臂与对称式旋转刻度盘(4)刻度采取组合应用。

2.根据权利要求1所述的新型军用识图用图快速量读组合工具，其特征在于，里程表组件(6)包括里程表支架(61)、公里齿轮(62)、量读滚轮(63)和保护外套(64)，

所述保护外套(64)为U形状壳体，里程表支架(61)嵌入在保护外套(64)U形槽内，并在同一端处用同轴贯穿相连；里程表支架(61)末端设置连接插头(67)，用于与南方向支架臂(12)的前端连接插孔(16)对接，公里齿轮(62)和量读滚轮(63)通过转轴安装在安装槽内；量读滚轮(63)外边缘设计有防滑齿，在量读滚轮(63)的侧面设计有一个传动柱(65)，与公里齿轮(62)咬合并进行传动；里程表支架(61)的一侧还设置有放大镜(66)，位于公里齿轮(62)齿面上方。

3.根据权利要求1所述的新型军用识图用图快速量读组合工具，其特征在于，十字主体支架(1)的东、西方向支架臂长度相同，北方向支架臂长度略短于东、西方向支架臂，南方向支架臂长度略长于东、西方向支架臂，四条支架臂的中间位置为长方体形空心设计，在东方向支架臂(11)、南方向支架臂(12)上设计有坐标尺；在东方向支架臂(11)、西方向支架臂(13)上设计有直线刻度尺；在东方向支架臂(11)、西方向支架臂(13)、北方向支架臂(14)上设计有密位制方位偏角尺；在西方向支架臂(13)、北方向支架臂(14)上设计有垂直方向坡度量读尺。

4.根据权利要求1所述的新型军用识图用图快速量读组合工具，其特征在于，定位针前端为箭尖形状，中部设置插头与连接插孔(16)配合，尾部为针尖。

5.根据权利要求1所述的新型军用识图用图快速量读组合工具，其特征在于：十字主体支架(1)量读功能分区设计：东、西方向支架臂与北方向支架臂为目标间水平方向密位偏角量测区和目标间垂直方向密位偏角量测区，最小刻度分划为5密位，按60cm的臂展距离，5密位刻度分划长度为3.14mm；南、东方向支架臂内侧区域为1∶5万精确坐标尺，最小刻度分划为1mm，坐标尺上“1-10”的数值对应实地距离为100-1000m；东、西方向支架臂与精确坐标横坐标尺组合为直线距离量测区，“0”刻度向西，最小刻度分划为1mm，标注的“1-3”对应为1-3cm，“0”刻度向东，最小刻度分划为1mm，“1-10”刻度对应为2-20mm；整个东、西方向支架臂可直接量读5cm范围内的直线长度，当抽拉指针抽出，东西方向可直接量读10cm范围内的直线长度；西、北方向支架臂内侧区域为实地坡度量读区，实地坡度量读基准点为西方向支架臂与北方向支架臂直角处向西28mm处，用醒目三角标识标记，北方向支架臂左侧区域对应标注0°-40°的量读区间，每5度标注量读数值，刻度线为对应角度倾斜方式标记。

6.根据权利要求1所述的新型军用识图用图快速量读组合工具，其特征在于，所述十字主体支架(1)的四个方向支架臂的外端对应标注北“0-00”、东“15-00”、南“30-00”、西“45-00”，正面外端并涂有荧光标识，与对称式旋转刻度盘组合应用构成方向角量读功能区。

7.根据权利要求1所述的新型军用识图用图快速量读组合工具，其特征在于，对称式旋转刻度盘(4)采取蝶状扇形对称结构，对称刻度盘为30°扇形辐射状，每片旋转刻度盘为5-00密位扇形结构，长刻度线对应1-00密位，短刻度线对应0-20密位；对称式旋转刻度盘(4)中间由圆形盘面连接，圆形盘面有精确坐标辅助量读刻度线。

8.根据权利要求3所述的新型军用识图用图快速量读组合工具，其特征在于，抽拉指针(2)内置于东、西两个方向支架臂内，抽拉指针(2)外侧端采取箭尖形设计，抽拉指针(2)柱状体部分采取凸形横截面柱状设计，抽拉指针(2)内侧端正面设计有起拦阻功能的凸形结构，抽拉指针(2)的箭尖正面涂有荧光标识，正面标记有长度补充量读刻度。

9.根据权利要求3所述的新型军用识图用图快速量读组合工具，其特征在于，所述十字主体支架的北方向支架臂(14)的箭尖上，设计有空心孔(19)，用于穿系挂绳组件(7)和与定位针(5)结合使用。

说明书

技术领域

本发明涉及测绘仪器设备领域，尤其涉及陆军部队各军兵种识图用图量测工具，具体为新型军用识图用图快速量读组合工具。

背景技术

熟练掌握识图用图知识与图上测量技能，是衡量部队指战员是否训练有素、是否具备熟练掌握过硬的军事基础技能的一项重要指标。“会读、会算、会画”，是将识图用图能力要求提升到了是否能打赢现代化战争的高度来认识。由于图上量测的种类包含距离、精确坐标、方位角等多种量测与换算，呈现出涉及工具类别复杂多样、步骤繁琐、方法掌握难度大等特征，使得空间思维能力较弱的人员，理解与掌握的难度较大，导致部队官兵图上量测的失误率居高不下。在作战指挥的过程中，指挥员、战斗员、通信保障分队等人员，如果出现方位角的量读错误，将导致火炮偏离打击目标、通信联络无法达成、电抗压制失效、部队行军出现南辕北辙等重大军事作战行动的失误。以上因素推动了新型军用识图用图快速量读组合工具的研发。

发明内容

本发明的目的在于解决上述问题，为部队官兵作战训练提供能够快速准确量读的新型组合工具。

新型军用识图用图快速量读组合工具，由十字主体支架、抽拉指针、指北针、对称式旋转刻度盘、定位针、里程表组件、挂绳组件七个部分组成；十字主体支架由四个方向的支架臂构成，中心设置圆柱形空心转轴，对称式旋转刻度盘中心设置转轴孔，与空心转轴装配，将对称式旋转刻度盘安装在十字主体支架背面；四个支架臂的中间位置为长方体形空心设计，每条支架臂背面均有便于对称式旋转刻度盘转动通行的内嵌式凹槽设计；所述十字主体支架的东方向支架臂、西方向支架臂内设滑道，抽拉指针内置于滑道内，并可抽拉滑动；所述指北针叠放固定在南方向支架臂的正面臂上，南方向支架臂前端臂为空心槽，端口为连接插孔，插接定位针或里程表组件，臂上还设置有空心定位孔，用于插入定位针或连接挂绳组件；所述十字主体支架的空心转轴外圈设置14个转动定位凹点，以北方向支架臂中心起算，按顺时针方向，从15°处开始，每间隔30°设有12个转动定位凹点，在0°和180°处设有2个转动定位凹点；所述对称式旋转刻度盘两端扇形对称设计，对称式旋转刻度盘对称轴线上的转轴孔外侧设计有两个对称的转动定位凸点，转动定位凸点卡入转动定位凹点内对对称式旋转刻度盘进行定位，四个方向支架臂与对称式旋转刻度盘刻度采取组合应用。

里程表采用两组盘状、单杆传动、内置式设计方案，并设计翻盖式保护结构。里程表组件包括里程表支架、公里齿轮、量读滚轮和保护外套，所述保护外套为U形状壳体，里程表支架嵌入在保护外套U形槽内，并在同一端处用同轴贯穿相连；里程表支架末端设置连接插头，中部开有安装槽，公里齿轮和量读滚轮通过转轴安装在安装槽内；量读滚轮外边缘设计有防滑齿，在量读滚轮的侧面设计有一个传动柱，与公里齿轮咬合并进行传动；里程表支架的一侧还设置有放大镜，位于公里齿轮齿面上方。

十字主体支架的东、西方向支架臂长度相同，北方向支架臂长度略短于东、西方向支架臂，南方向支架臂长度略长于东、西方向支架臂，四条支架臂的中间位置为长方体形空心设计，在东方向支架臂、南方向支架臂上设计有坐标尺；在东方向支架臂、西方向支架臂上设计有直线刻度尺；在东方向支架臂、西方向支架臂、北方向支架臂上设计有密位制方位偏角尺；在西方向支架臂、北方向支架臂上设计有垂直方向坡度量读尺。

所述定位针前端为箭尖形状，中部设置插头与南方向支架臂的连接插孔配合，尾部为针尖。通常将定位针与连接插孔插接，尾部针尖内置于南方向支架臂前端臂为空心槽中。要将十字主体支架固定时，取下定位针，尾部针尖从空心定位孔插入地面或铺图板，将十字主体支架固定。

十字主体支架量读功能分区设计：东、西方向支架臂与北方向支架臂为目标间水平方向密位偏角量测区和目标间垂直方向密位偏角量测区，最小刻度分划为5密位，按60cm的臂展距离，5密位刻度分划长度为3.14mm；南、东方向支架臂内侧区域为1∶5万精确坐标尺，最小刻度分划为1mm，坐标尺上“1-10”的数值对应实地距离为100-1000m；东、西方向支架臂与精确坐标横坐标尺组合为直线距离量测区，“0”刻度向西，最小刻度分划为 1mm，标注的“1-3”对应为1-3cm，“0”刻度向东，最小刻度分划为1mm，“1-10”刻度对应为2-20mm；整个东、西方向支架臂可直接量读5cm范围内的直线长度，当抽拉指针抽出，东西方向可直接量读10cm范围内的直线长度；西、北方向支架臂内侧区域为实地坡度量读区，实地坡度量读基准点为西方向支架臂与北方向支架臂直角处向西28mm处，用醒目三角标识标记，北方向支架臂左侧区域对应标注0°-40°的量读区间，每5度标注量读数值，刻度线为对应角度倾斜方式标记。

所述十字主体支架的四个方向支架臂的外端对应标注北“0-00”、东“15-00”、南“30-00”、西“45-00”，正面外端并涂有荧光标识，与对称式旋转刻度盘组合应用构成方向角量读功能区。

对称式旋转刻度盘采取蝶状扇形对称结构，对称刻度盘为30°扇形辐射状，每片旋转刻度盘为5-00密位扇形结构，长刻度线对应1-00密位，短刻度线对应0-20密位；对称刻度盘中间由圆形盘面连接，圆形盘面有精确坐标辅助量读刻度线。

抽拉指针内置于东、西方向支架臂内，抽拉指针外侧端采取箭尖形设计，抽拉指针柱状体部分采取凸形横截面柱状设计，抽拉指针内侧端正面设计有起拦阻功能的凸形结构。抽拉指针的箭尖正面涂有荧光标识，正面标记有长度补充量读刻度。

所述十字主体支架的北方向支架臂的箭尖上，设计有圆形空心孔，用于穿系挂绳组件和与定位针结合使用。

所述的里程表组件，通过十字主体支架南方向支架臂前端连接插孔对接后成为图上量程量读功能区，量读滚轮上标识有量读起始刻度线，量读滚轮侧面标识有100m至1000m的百米级刻度线；量读滚轮侧面传动杆每转动一周带动公里齿轮转动1格，公里齿轮盘侧面标识量读公里数为1km-10km，通过放大镜直接读取里程表数值。

新型军用识图用图快速量读组合工具对称式旋转刻度盘为透明材质，十字主体支架、抽拉指针、指北针、空心转轴、里程表组件为非铁质合金材料，定位针的针体部分为保持硬度可局部使用钢质或铁质材料。

新型军用识图用图快速量读组合工具，可实现军用地形图上的精确坐标量读、直线距离量读、曲线距离里程量读、方位角量读等功能，现地用图时的现地方位判定、目标地域坡度判读、目标间水平方位密位偏角判读、目标间垂直方位密位偏角判读、判定目标点现地方位角、精确标定地形图、后方(侧方)交汇法确定站立点图上位置等功能。

新型军用识图用图快速量读组合工具，精确坐标量读功能位于十字主体支架臂东、南两个方向支架臂内侧区域，通过东方向支架臂下方刻度量读横坐标精确数值，南方向支架臂右侧刻度量读纵坐标精确数值，从而实现1∶5万军用地形图上精确坐标的量读功能。

新型军用识图用图快速量读组合工具，直线距离量读功能位于十字主体支架臂东、西两个方向支架臂南侧区域，与东方向支架臂南侧的精确坐标横轴刻度尺组合应用，可量读 5cm区间内的直线距离，将东、西支架臂内的抽拉指针拉出后，利用抽拉指针上的刻度标识，可将直线量读距离延长至14cm。

新型军用识图用图快速量读组合工具，曲线距离里程量读功能位于十字主体支架臂南方向支架臂和里程表组件的组合应用区域。里程表组件插于南方向支架臂前端连接插孔，将里程表组件的防碰撞保护外部装置向外旋转打开后，使滚轮的“0”刻度处的红线对准量读目标的定位点，里程表组件正面朝胸沿曲线向前滚动，通过里程表组件上的放大镜可直接读取整公里数据，结合滚轮上的百米数据，可使量读精度达到百米。在1∶5万军用地形图上可直接量读10km内的曲线距离，在1∶2.5万军用地形图上，可通过除2进行换算的方式，量取图上的曲线距离。

新型军用识图用图快速量读组合工具，方位角量读功能位于十字主体支架和对称式旋转刻度盘的组合应用区域。十字主体支架的四个方向臂上，对应的北方向支架臂标注为“0-00”密位、东方向支架臂标注为“15-00”密位、南方向支架臂标注为“30-00”密位、西方向支架臂标注为“45-00”密位，将十字主体支架放置于待测点上，且将待测点置于十字主体支架中央转轴中心处，十字主体支架的四个方向支架臂与军用地形图的坐标横轴、纵轴平行(将北方向支架臂对向北图廓)，此时四个方向支架臂将待测点周围分成了四个目标点方位角对应区间，转动对称式旋转刻度盘至目标点位置(转动时按“5-00”密位定位区段跳转，此跳转数值位置与时表“12”小时制对应)，对称式旋转刻度盘上直接读取对应的方位角，再与对应四个方向支架臂所标识的方位角区间值相加，所得数值即为待测点到目标点间的坐标方位角，由此数值即可换算出对应的磁方位角和真方位角。

新型军用识图用图快速量读组合工具，现地方位判定功能位于十字主体支架南方向支架臂上的指北针。将十字主体支架水平放置，南方向支架臂上的指将针静止后，标有“N”端指针所对应方向为现地的磁北方向。

新型军用识图用图快速量读组合工具，目标地域坡度判读功能位于十字主体支架的西、北两个支架臂内侧对应区域。将十字主体支架臂正向拿起，东、西方向支架臂水平，南、北方向支架臂垂直于地面，将西方向支架臂外侧端的起始标记点对于目标地域坡面的下端，依据实地目标地域坡面与北方向支架臂左侧刻度区间数值，即可直接判读出目标地域的实地坡度。目标地域坡度的最大判读区间为0°～40°。

新型军用识图用图快速量读组合工具，目标间水平方位密位偏角判读功能位于东、西两个方向支架臂的上方对应区域。东、北两个方向支架臂的内侧交点为“0”密位起始点，向东标注有“5”～“40”、向西标注有“5”～“50”两组密位数值，即目标间水平方位密位偏角的直接判读区间为“0-90”密位。操作时，用左手或右手正向抓持南方向支架臂的下端(即北、南方向支架臂垂直于地面)，手臂自然伸直，东、西方向支架臂与眼同高(距离约 60cm)，对向目标方向，从东、西方向支架臂的上方对应的刻度值可直接判读目标间水平方位密位偏角，最小判读刻度为“0-05”密位，“0-05”密位以下的数值需要进行估读。当两个目标间的水平方位密位偏角大于“0-90”密位时，可通过分段判读的方式间接量取。

新型军用识图用图快速量读组合工具，目标间垂直方位密位偏角判读功能位于北方向支架臂的右侧对应区域。东、北两个方向支架臂的内侧交点为“0”密位起始点，在北方向支架臂的右侧对应区域，由南向北标注有“5”～“35”密位数值，即目标间垂直方位密位偏角的直接判读区间为“0-35”密位。操作时，用左手或右手正向抓持南方向支架臂的下端(即北、南方向支架臂垂直于地面)，手臂自然伸直，东、西方向支架臂与眼同高(距离约60cm)，对向目标方向，从东、西方向支架臂的上方对应于目标间垂直方位的下方处，此时从北方向支架臂上可判读目标间垂直方位密位偏角，最小判读刻度为“0-05”密位，“0-05”密位以下的数值需要进行估读。当两个目标间的垂直方位密位偏角大于“0-35”密位时，可通过分段判读的方式间接量取。

新型军用识图用图快速量读组合工具，判定目标点现地方位角功能位于十字主体支架和对称式旋转刻度盘的组合应用区域(与方位角量读功能区域相同)。操作时，将主体支架水平放置，调整北、南方向支架臂对应的方位，当指北针的指北、指南的方向与北方向支架臂、南方向支架臂的方位相同时，保持十字主体支架各位不动。转动对称式旋转刻度盘对向目标点方向，结合十字主体支架各方向支架臂上对应的方位区间，从对称式旋转刻度盘上直接判读目标点现地方位角，此方位角为磁方位角数值。

新型军用识图用图快速量读组合工具，现地精确标定地形图功能位于十字主体支架和指北针的组合应用区域。将十字主体支架水平放置于军用地形图上，同时保持十字主体支架的北、南方向支架臂与军用地形图上的磁子午线平行或重合，且主体支架的各方向支架臂与军用地形图的各图廓方向对应。此时再水平转动军用地形图，当指北针的北端对向正北时，军用地形图即精确标点完毕。

新型军用识图用图快速量读组合工具，后方(侧方)交汇法确定站立点图上位置功能位于十字主体支架的北方向支架臂、挂绳组件、南方向支架臂、定位针的组合应用区域。操作时，首先，应完成现地精确标定地形图；其次，在现地和军用地形图上找到两个或两个以上的明显地物或地貌特征点，将定位针穿过北方向支架臂外侧端的挂绳穿孔，并钉在军用地形图上的第一个明显地形点上；再次，将挂绳组件上的转接插头插于南方向支架臂的连接插孔处，用手将挂绳的另一端垂直提起，并从方向瞄向实地的明显地形点，瞄好后轻放十字主体支架于军用地形图上，用笔在北、南方向支架臂中间的槽形孔中划线；第四，利用另一个明显地形点重复第二、第三步，所得到的交点，即为后方向交汇法确定的站立点在图上位置。侧方交汇法需借助直长地物，只需利用一个明显地形点完成后方划线步骤，与直长地物的交点即为侧方交汇法确定站立点在图上位置。

新型军用识图用图快速量读组合工具，集多种功能于一体，满足昼夜全天侯作战使用要求。简化量测的方法和步骤，极大地压减因操作失误导致的量读失误率，提升官兵在作战训练中的图上量测实效。本工具因其具有体积小重量轻符合官兵随身携带的要求；其结构简洁、操作简便、功能合一的特点满足军用装备或训练器材紧贴实战的研发设计理念；其设计视角适应官兵审美标准、功能布局合理、外形精美，可作为挂件佩戴。

附图说明

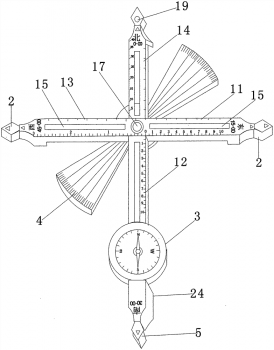

图1为本发明的立体结构示意图；图2为本发明的背面结构示意图；

图3为十字主体支架的结构示意图；图4为对称式旋转刻度盘结构示意图；

图5为东、西方向支架臂正面结构示意图；图6为东、西方向支架臂侧面结构示意图；

图7为东、西方向支架臂的侧面结构截面示意图；

图8为抽拉指针的正面结构示意图；图9为为抽拉指针的侧面结构示意图；

图10为南方向支架臂正面结构示意图；图11南方向支架臂侧面结构示意图；

图12为插接定位针的南方向支架臂侧面结构截面示意图；

图13为插接定位针的南方向支架臂纵向各部位截面示意图；

图14为定位针的正面结构示意图；图15为定位针的侧面结构示意图；

图16为北方向支架臂的正面结构示意图；图17为北方向支架臂的侧面结构示意图；

图18为北方向支架臂的侧面结构截面示意图；

图19为里程表组件正面结构示意图(关闭状态)；图20为里程表组件正面结构示意图(打开状态)；图21为里程表组件侧面结构截面示意图(未打开状态)；

图22为里程表支架侧面结构截面示意图；

图23为里程表组件的保护外套侧面结构截面示意图；

图24为里程表组件的公里齿轮结构示意图；图25为里程表组件的量读滚轮结构示意图；

图26为十字主体支架与插接里程表组件组合结构示意图；

图中附图标记：十字主体支架1、东方向支架臂1，南方向支架臂12，西方向支架臂13，北方向支架臂14、滑道15、连接插孔16、圆柱形空心转轴17、转动定位凹点18，圆形空心孔19，凸形结构21，挡管22，渐缩进管口23，空心定位孔24，抽拉指针2，指北针3，对称式旋转刻度盘4，转轴孔41，转动定位凸点42，定位针5，里程表组件6，里程表支架 61，公里齿轮62，量读滚轮63，保护外套64，传动柱65、放大镜66，挂绳组件7。

具体实施方式

下面结合具体实施例和说明书附图对本发明作进一步说明。此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

实施例：新型军用识图用图快速量读组合工具，如图1、图2、图3所示，由十字主体支架1、抽拉指针2、指北针3、对称式旋转刻度盘4、定位针5、里程表组件6、挂绳组件7七个部分组成。十字主体支架1由东、南、西、北四个方向的支架臂构成，指北针3叠放固定在南方向支架臂12的正面臂上，对称式旋转刻度盘4安装在十字主体支架1背面中心位置。十字主体支架1的东、西方向支架臂长度相同，北方向支架臂长度略短于东、西方向支架臂，南方向支架臂长度略长于东、西方向支架臂，四条支架臂的中间位置为长方体形空心设计，每条支架臂背面均有便于对称式旋转刻度盘转动通行的内嵌式凹槽设计。四个方向支架臂的外端对应标注北“0-00”、东“15-00”、南“30-00”、西“45-00”，正面外端并涂有荧光标识，与对称式旋转刻度盘组合应用构成方向角量读功能区。

东方向支架臂11上设计有坐标尺、设计有直线刻度尺，外端标注有“15-00”密位制方位偏角尺。东方向支架臂上方标注为水平方位密位偏角刻度，每“0-05”密位标注一次，从左到右的标注区间范围为“0-40”，分别对应“0-00”密位～“0-40”密位；东方向支架臂下方标注为精确坐标横坐标刻度(刻度线向东方向支架臂下方内侧延伸，便于准确读取)，每“1”mm标注一次刻度线，每“2”mm标注一次数值，从左到右的标注区间范围为“0- 10”，分别对应精确坐标值“0”米到“1000”米。

南方向支架臂12上设计有坐标尺，外端标注有“30-00”密位制方位偏角尺。南方向支架臂右侧注为精确坐标纵坐标刻度(刻度线向东方向支架臂右侧内边延伸，便于准确读取)，每“1”mm标注一次刻度线，每“2”mm标注一次数值，从左到右的标注区间范围为“0-10”，分别对应精确坐标值“0”米到“1000”米。

西方向支架臂13上设计有直线刻度尺，垂直方向坡度量读尺，外端标注有“45-00”密位制方位偏角尺。西方向支架臂上方标注为水平方位密位偏角刻度，每“0-05”密位标注一次，从右到左的标注区间范围为“0-50”，分别对应“0-00”密位～“0-50”密位；西方向支架臂上方外端标注有目标地域坡度判读的起始标记点；西方向支架臂下方标注为距离测量刻度，每“1”mm标注一次刻度线，每“1”cm标注一次数值，从右到左的标注区间范围为“0-3”，分别对应精确坐标值“0”cm到“3”cm。

北方向支架臂13的支架臂右侧标注有垂直密位制方位偏角尺，每“0-05”密位标注一次，从上到下的标注区间范围为“0-35”，分别对应“0-00”密位～“0-35”密位；北方向支架臂14左侧有垂直方向坡度量读尺，标注为目标地域坡度判读刻度，从上到下的标注区间范围为“0°～40°”，每“5”度标注一次，刻度标线为对应角度的斜线标示，分别对应“0”度～“40”度。

如图5～7所示，十字主体支架的东方向支架臂11、西方向支架臂13主体内设滑道15，滑道末端为一段挡管22，前端为渐缩进的管口23，抽拉指针2内置于滑道内，并可抽拉滑动。如图8、图9所示，抽拉指针2前端采取箭尖形设计，抽拉指针2柱状体部分采取凸形横截面柱状设计，抽拉指针2末端设计有起拦阻功能的凸形结构21，可防止其脱出滑道。抽拉指针2的箭尖正面涂有荧光标识，正面标记有长度补充量读刻度。将东、西方向支架臂内的抽拉指针拉出后，可将直线距离的量读范围拓展到14cm。

如图10～13所示，南方向支架臂12正面安装有指北针3，前臂内设有空心槽51，端口处设置连接插孔16，插接定位针5或里程表组件6。臂上还设置有空心定位孔24，用于插入定位针5或连接挂绳组件7。支架壁后端的上面部分为内嵌式凹槽设计。定位针如图14、图15所示，前端为箭尖形状，中部设置插头与连接插孔16配合，尾部为针尖，定位针的针体长约2cm，具有一定的硬度和尖锐度，通常将定位针5插在南方向支架臂12前端的连接插孔16内，尾部针尖内置于空心槽51中；定位时，取出将尾部针尖从空心定位孔24插入地面或布图板，将工具固定。

如图16～18所示，北方向支架臂14支架臂前端尖形部位设计有圆形空心孔19，用于穿系挂绳组件的绳索，或插入定位针5固定工具，以及用于后方(侧方)交汇法确定站立点位置时，使用定位针穿过空心孔在军用地形图上的明显目标点上定位。

如图1、图2、图3所示，十字主体支架的十字中心设置圆柱形空心转轴17，用于在下方安装对称式旋转刻度盘4。对称式旋转刻度盘中心设置转轴孔41，与空心转轴17装配，将对称式旋转刻度盘4安装在十字主体支架1背面。如图4所示，对称式旋转刻度盘4采取蝶状扇形对称结构，对称刻度盘为30°扇形辐射状，中间由圆形盘面连接，圆形盘面有精确坐标辅助量读刻度线。对称式旋转刻度盘4每片旋转刻度盘为“5-00”密位扇形结构，长刻度线对应“1-00”密位，短刻度线对应“0-20”密位。如图3所示，十字主体支架1的空心转轴17外圈设置14个转动定位凹点18，以北方向支架臂14中心起算，按顺时针方向，从15°处开始，每间隔30°设有1个转动定位凹点，在0°和180°处设有2个转动定位凹点。相对应的对称式旋转刻度盘4对称轴线上的转轴孔41外侧设计有两个对称的转动定位凸点42，转动定位凸点42卡入转动定位凹点18内对对称式旋转刻度盘4进行定位。四个方向支架臂与对称式旋转刻度盘4刻度采取组合应用。

当对称式旋转刻度盘处于存放状态时，两个转动定位凸点定位于十字主体支架中心交叉处的0°和180°处2个转动定位凹点内，此时对称式旋转刻度盘处于南、北方向支架臂正下方，南、北方向支架臂起到保护对称式旋转刻度盘防止被意外折断的作用。当对称式旋转刻度盘处于量读状态时，只需转动6次对称式旋转刻度盘，即可对任意位置的目标点方位角进行准确量读。在对称式旋转刻度盘中间增加圆形盘连接其两个对称的刻度盘，且在圆形盘上设计有与定位点相对应的直角量读辅助刻度线。

如图19～图22所示，里程表组件6包括里程表支架61、公里齿轮62、量读滚轮63 和保护外套64。如图21、图22、图23所示，保护外套64为U形状壳体，里程表支架61 嵌入在保护外套64的U形槽内，并在同一端处用同轴贯穿相连。里程表支架61末端设置连接插头67，中部开有安装槽，公里齿轮62和量读滚轮63通过转轴安装在安装槽内。量读滚轮63外边缘设计有防滑齿，在量读滚轮63的侧面设计有一个传动柱65，与公里齿轮 62咬合并进行传动。里程表支架61的一侧还设设置有放大镜66，位于公里齿轮62齿面上方。如图26所示，里程表组件6通过连接插头67插入南方向支架臂12前端的连接插孔16 进行组合使用，成为图上量程量读功能区。因里程表组件内的量读滚轮为精密元件，故在设计过程中增加了防碰撞保护外套62。如图25所示，量读滚轮63圆周长度的2cm(对应1∶ 5万军用地形图上1km的长度)，对应的直径为6.3694mm。量读滚轮63外边缘有防滑齿设计，两侧每间隔2mm有一个刻度线，起始位置为红色线标识，每个刻度线处对应标注“0”～“9”。传动柱65每转动1周带动公里齿轮62转动1格。如图24所示，公里齿轮62为一个10齿转动轮，齿轮间隔平均分配，公里齿轮的一侧标注有“0”～“9”，表示最大量读公里数为10km。里程表组件处于打开状态时(即翻开防碰撞保护外部装置时)，放大镜可直接读取公里齿轮盘上“0”～“9”的数字。因此，里程表组件在使用过程中，整公里数直接从放大镜处直接读取，整公里以下的百米距离直接从量读滚轮对应的刻度线位置读取。量读滚轮传动柱每转动一周带动公里齿轮转动1格，公里齿轮盘侧面标识量读公里数为1km-10km，通过放大镜片直接读取里程表数值。

新型军用识图用图快速量读组合工具，目标间水平方向偏角刻度和目标间垂直方向偏角刻度，最小刻度分划为5密位，按60cm的臂展距离，5密位刻度分划长度为3.14mm；精确坐标尺横、纵刻度，最小刻度分划为1mm，标注的“1-10”数值对应实地距离为100- 1000m；直线距离量测区，“0”刻度，最小刻度分划为1mm。标注的“1-3”对应为1-3cm，“0”刻度向东，最小刻度分划为1mm，“1-10”刻度对应为2-20mm；整个东、西方向支架臂可直接量读5cm范围内的直线长度，当抽拉指针抽出，东西方向可直接量读12cm范围内的直线长度；目标地域坡度量读刻度的起始刻度在西方向支架臂外端一侧，量读刻度在北方向支架臂左侧区域，起始刻度位于西方向支架臂的28mm处，量读刻度对应的长度数值为： 5°(2.4497mm)、10°(4.9372mm)、15°(7.5026mm)、20°(10.1912mm)、25°(13.0566mm)、30°(16.1658mm)、35°(19.6058mm)、40°(23.4948mm)。

新型军用识图用图快速量读组合工具，对称式旋转刻度盘为透明材质，十字主体支架、抽拉指针、指北针、转轴、里程表组件等其他部件为非铁质合金材料，挂绳组件的绳索部分采用柔性非铁质材料，定位针的针体可采用铁质金属材料。

新型军用识图用图快速量读组合工具，作为精确标定地形图、现地判定方位、判定目标点现地方位等功能的工具，在夜间使用时，指北针的磁针与十字主体支架的四个方向臂及抽拉指针上均有荧光标识点，满足了部队官兵在夜间作战训练的保障需求。

上述实施例仅例示性说明本发明的原理及其功效，而非用于限制本发明。任何熟悉此技术的人士皆可在不违背本发明的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本发明所提示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本发明的权利要所涵盖。
