专利摘要
本实用新型公开了一种单绕组低成本高功率密度永磁电动机，其特征是，包括定子及转子，所述定子包括由定子背轭和多个定子槽轭组成的定子轭，定子背轭与每个定子槽轭之间设有永磁体，每个定子槽轭的两端分别设置有定子齿，定子齿之间为电枢槽，所述电枢槽内安放有一套电枢绕组；转子包括多个转子齿，相邻两个转子齿之间设有转子槽，每个转子齿与定子齿之间设有主气隙；本实用新型电机制造工艺简单，成本低。
权利要求
1.一种单绕组低成本高功率密度永磁电动机，其特征是，包括定子及转子，所述定子包括由定子背轭和多个定子槽轭组成的定子轭，定子背轭与每个定子槽轭之间设有永磁体，每个定子槽轭的两端分别设置有定子齿，定子齿之间为电枢槽，所述电枢槽内安放有一套电枢绕组；
所述转子包括多个转子齿，相邻两个转子齿之间设有转子槽，每个转子齿与定子齿之间设有主气隙；
电机运行时，控制一套电枢绕组的电流大小和方向，电枢电流磁场和永磁体产生的磁场相互作用使得定子齿上的磁通相互增强或者抵消，定子磁场在某个方向上连续开通或者关断，利用定子和转子间磁阻变化产生转矩。
2.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，所述电枢绕组从一个电枢绕组所在电枢槽穿入，从相邻的电枢槽穿出，相邻两个电枢槽内的绕组组成一个电枢线圈，每个电枢线圈横跨两个定子齿距，相邻两个电枢槽内绕组的电流大小相同，方向相反。
3.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，当电枢绕组不通电时，所述永磁体产生的磁通经过定子槽轭、定子齿和主气隙沿电机径向流入转子齿，再经过相邻的转子齿流出到主气隙到达相邻另一个定子槽轭下的永磁体，再经过定子背轭闭合，形成电机的主磁通。
4.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，所述电机定子齿的个数ns满足：ns＝2*n，其中n是大于等于2的自然数；
所述电机转子齿的个数nr和电机定子齿的个数ns满足：nr＝ns/2；
所述永磁体的块数npm和电机定子齿的个数ns满足：npm/m＝0.5*ns，m为大于等于1的自然数。
5.如权利要求4所述的一种单绕组低成本高功率密度永磁电动机，其特征是，当电枢绕组通电时，电枢绕组电流产生的磁场使得电枢绕组所在电枢槽两侧的定子齿分别呈现不同的极性，与永磁体产生的磁场作用叠加，使得一个定子齿显示极性，有主磁通磁通经过，相邻的另一个定子齿没有极性，无磁通流过，电机内有一半的定子齿具有极性，一半的定子齿没有极性，根据磁阻最小原理，将使转子旋转到使转子齿与具有极性的定子齿重合，由于转子齿数为定子齿数的一半，此时每个转子齿均与定子齿正对，这个位置为转子齿和定子齿的对齐位置，这个位置对应的磁阻最小。
6.如权利要求5所述的一种单绕组低成本高功率密度永磁电动机，其特征是，若转子继续旋转，需改变电枢绕组内电流的方向，使得不具有极性的定子齿显示极性，而原先有极性的定子齿不显示极性，这时，根据磁阻最小原理，转子齿将有旋转到与现在四个有极性定子齿对齐的趋势，因而转子将受力旋转，当转子齿与定子再次重合后，继续改变电枢绕组电流的方向，这个过程将一直重复，转子将持续旋转。
7.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，所述永磁体为平行充磁或者径向充磁，每块永磁体既可以由一整块永磁体充磁而成，也可以由多块宽度较窄的永磁体拼接而成，所述永磁体的极弧宽度可以相同，也可以不同。
8.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，同一个定子槽轭上的永磁体的充磁方向相同，相邻两个定子槽轭部上的永磁体的充磁方向相反；相邻两块永磁体产生的磁通经过主气隙进入转子形成主磁通。
9.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，两个相邻的定子齿通过定子槽轭连接，每两个定子齿和之间的定子槽轭形成一块整体铁芯，电机内该整体铁芯块数nc满足nc＝nr，nr为电机转子齿的个数。
10.如权利要求1所述的一种单绕组低成本高功率密度永磁电动机，其特征是，所述电机的永磁体的极弧宽度可以根据永磁体的磁能积或者剩磁密度确定，根据电机的气隙磁密确定永磁体的剩磁密度，再通过改变永磁体的极弧系数来确定永磁体的磁能积。
说明书
技术领域
本实用新型涉及一种永磁电动机，尤其涉及一种单绕组低成本高功率密度永磁电动机。
背景技术
近年来，随着永磁材料耐高温性能的提高和价格的降低，永磁电机在国防、工农业生产和日常生活等方面得到更为广泛的应用，正向大功率化、高性能化和微型化方向发展。目前永磁电机的功率从几毫瓦到几千千瓦，应用范围从玩具电机、工业应用到舰船牵引用的大型永磁电机，在国民经济、日常生活、军事工业、航空航天的各个方面得到了广泛应用。主要应用如下：
(1)家用电器领域：包括电视音像设备、风扇、空调器、食品加工机、美容工具、油烟机等。
(2)计算机及其外围设备领域：包括计算机(驱动器、风扇等)、打印机、绘图仪、光驱、光盘刻录机等。
(3)工业生产领域：包括工业驱动装置、材料加工系统、自动化设备、机器人等。
(4)汽车领域：包括永磁起动机、雨刮器电机、门锁电机、座椅升降电机、遮阳顶棚电机、清洗泵电机、录音机用电机、玻璃升降电机、散热器冷却风扇电机、空调电机、天线升降电机、油泵电机等。
(5)公共生活领域：包括钟表、美容机械、自动售货机、自动取款机、点钞机等。
(6)交通运输：包括电车、飞机辅助设备、舰船等。
(7)航天：包括火箭、卫星、宇宙飞船、航天飞机等。
(8)国防：包括坦克、导弹、潜艇、飞机等。
(9)医疗：包括牙钻、人工心脏、医疗器械等。
(10)发电：包括风力发电、余热发电、小型水力发电、小型内燃发电机组用发电机，以及大型发电机的副励磁机等。
常规交流永磁电机通常分为以下几类：异步起动永磁同步电动机、永磁无刷直流电动机、调速永磁同步电动机。
无刷直流电机和调速永磁同步电机结构上基本相同，定子上为多相绕组，转子上有永磁体，它们的主要区别在于无刷直流电机根据转子位置信息实现自同步。它们的优点在于：(1)取消了电刷换向器，可靠性提高；(2)损耗主要由定子产生，散热条件好；(3)体积小、重量轻。
异步起动永磁同步电动机与调速永磁同步电动机结构上的区别是：前者转子上有起动绕组或具有起动作用的整体铁心，能实现自起动，无需控制系统即可并网运行。
除此之外，还有单相永磁电机，单相永磁电机需要配套电容起动和运行，体积笨重，成本高，而且整体运行的效率和功率因数都较低。
现有永磁电机绕组存在的问题主要是：
1、现有永磁电机绕组一般为3相，定子槽数目多，绕组下线工艺复杂，制造成本高；现有大多数永磁电机永磁体位于转子上，运行时随转子一起转动，永磁体需采用特殊工序固定，制造成本高，尤其电机转速较高时，永磁体固定更加困难，由于永磁体位于转子上，运行时散热困难，温升和由于转子转动而引起的振动会导致永磁体机械结构损坏和发生不可逆退磁。
2、现有永磁电机一般为三相，要求电机的功率逆变电路至少需要6个功率开关器件，如IGBT或者MOSFET等，以及与之相应的驱动该功率开关器件的驱动电路和保护电路，使得电机功率逆变电路成本相当高，甚至达到电机本体成本的两到三倍，功率开关器件数量增多增加了控制电路复杂程度，器件发生故障的可能性增加，运行时系统的可靠性降低。
3、现有永磁电机大多是永磁体直接面对气隙，需要采用径向充磁的永磁体，因为采用平行充磁时，电机每极磁通量会显著减少，降低电机的出力和功率密度，但径向充磁永磁体成本高，获得均匀的径向充磁的永磁体非常困难。
4、现有永磁电机制造时铁芯用量大，电机质量大，电机运行时材料利用率低。
因此，寻求一种绕组相数少，铁芯用量少，电机本体制造工艺简单，永磁体位于定子上，安装方便，成本低，功率电路开关器件个数少，控制器和功率电路成本低的永磁电机至关重要。
实用新型内容
为解决现有技术存在的不足，本实用新型公开了一种单绕组低成本高功率密度永磁电动机，本实用新型具有以下特点：
1、本实用新型电机为永磁电机，定子上只有一套定子电枢绕组A，而且电机每个槽内只安放有一套电枢绕组，槽内不需要相间绝缘，电机绕组下线工序简单，整个成本低于现有的各类三相感应电机和永磁电机，由于槽内不需相间绝缘，槽满率高。
2、本实用新型电机永磁体固定于定子上，不随转子转动，安装方便，有利于散热，消除了普通永磁电机由于永磁体随转子旋转而产生的机械应力损坏，永磁体散热不良等缺点。
3、本实用新型电机的功率密度高，材料利用率高，同样设计功率的电机，本实用新型电机节省材料用量，降低成本。
4、本实用新型电机运行时只有一套电枢绕组A通交流电流，因此电机的控制电路只需两个电力电子功率开关器件，如IGBT或者MOSFET，如图1所示，而现有各类感应电动机以及永磁电机定子上均有三相及以上的电枢绕组，需要至少6个电力电子功率开关器件，如图2所示，因此，本实用新型电机的控制系统所需开关器件少，成本低，结构简单。此外，由于功率开关器件个数少，降低了电机控制电路中功率开关器件发生故障的可能性，可靠性提高。
5、本实用新型电机的永磁体选择灵活，既可以选择高磁能积的永磁体，也可以选择铁氧体等低磁能积的永磁体，因为可以通过电机的设计气隙磁密确定永磁体的剩磁密度，再通过改变永磁体的极弧系数来确定永磁体的磁能积，而现有永磁电机由于极弧系数受到极数的限制，通常只有采用高性能永磁体才能满足设计磁密的需要。
为实现上述目的，本实用新型的具体方案如下：
一种单绕组低成本高功率密度永磁电动机，包括定子及转子，所述定子包括由定子背轭和多个定子槽轭组成的定子轭，定子背轭与每个定子槽轭之间设有永磁体，每个定子槽轭的两端分别设置有定子齿，定子齿之间为电枢槽，所述电枢槽内安放有一套电枢绕组；
所述转子包括多个转子齿，相邻两个转子齿之间设有转子槽，每个转子齿与定子齿之间设有主气隙；
电机运行时，控制一套电枢绕组的电流大小和方向，电枢电流磁场和永磁体产生的磁场相互作用使得定子齿上的磁通相互增强或者抵消，定子磁场在某个方向上连续开通或者关断，利用定子和转子间磁阻变化产生转矩。
进一步的，所述电枢绕组从一个电枢绕组所在电枢槽穿入，从相邻的电枢槽穿出，相邻两个电枢槽内的绕组组成一个电枢线圈，每个电枢线圈横跨两个定子齿距，相邻两个电枢槽内绕组的电流大小相同，方向相反。
进一步的，当电枢绕组不通电时，所述永磁体产生的磁通经过定子槽轭、定子齿和主气隙沿电机径向流入转子齿，再经过相邻的转子齿流出到主气隙到达相邻另一个定子槽轭下的永磁体，再经过定子背轭闭合，形成电机的主磁通。
所述电机定子齿的个数ns满足：ns＝2*n，其中n是大于等于2的自然数。
所述电机转子齿的个数nr和电机定子齿的个数ns满足：nr＝ns/2。
所述永磁体的块数npm和电机定子齿的个数ns满足：npm/m＝0.5*ns，m为大于等于1的自然数。
进一步的，当电枢绕组通电时，电枢绕组电流产生的磁场使得电枢绕组所在电枢槽两侧的定子齿分别呈现不同的极性，与永磁体产生的磁场作用叠加，使得一个定子齿显示极性，有主磁通磁通经过，相邻的另一个定子齿没有极性，无磁通流过，电机内有一半的定子齿具有极性，一半的定子齿没有极性，根据磁阻最小原理，将使转子旋转到使转子齿与具有极性的定子齿重合，由于转子齿数为定子齿数的一半，此时每个转子齿均与定子齿正对，这个位置为转子齿和定子齿的对齐位置，这个位置对应的磁阻最小。
进一步的，若转子继续旋转，需改变电枢绕组内电流的方向，使得不具有极性的定子齿显示极性，而原先有极性的定子齿不显示极性，这时，根据磁阻最小原理，转子齿将有旋转到与现在四个有极性定子齿对齐的趋势，因而转子将受力旋转，当转子齿与定子再次重合后，继续改变电枢绕组电流的方向，这个过程将一直重复，转子将持续旋转。
进一步的，所述永磁体为平行充磁或者径向充磁，每块永磁体既可以由一整块永磁体充磁而成，也可以由多块宽度较窄的永磁体拼接而成，所述永磁体的极弧宽度可以相同，也可以不同。
进一步的，所述同一个定子槽轭上的永磁体的充磁方向相同，相邻两个定子槽轭部上的永磁体的充磁方向相反；所述相邻两块永磁体产生的磁通经过主气隙进入转子形成主磁通。
进一步的，两个相邻的定子齿通过定子槽轭连接，每两个定子齿和之间的定子槽轭形成一块整体铁芯，电机内该整体铁芯块数nc满足nc＝nr，nr为电机转子齿的个数。
进一步的，所述电机的永磁体的极弧宽度可以根据永磁体的磁能积或者剩磁密度确定，根据电机的气隙磁密确定永磁体的剩磁密度，再通过改变永磁体的极弧系数来确定永磁体的磁能积。而现有永磁电机由于极弧系数受到极数的限制，通常只有采用高性能永磁体才能满足设计磁密的需要。
其中，永磁体的剩磁密度和永磁体的宽度成正比，因此采用高磁能积或者高剩磁密度的永磁体可以显著减小永磁体的宽度，减小永磁体的用量。实际上磁能积是永磁体剩磁密度和矫顽力的乘积，但是对于本领域的技术人员更关注剩磁密度，因此高磁能积一般就代表高剩磁密度。
所述永磁体与定子背轭铁芯和定子槽轭铁芯均紧密接触。
所述定子槽内只安放有一套电枢绕组，定子槽内不需要相间绝缘，槽利用率高，绕组下线工艺简单，制造成本低。
所述电机定子齿，定子槽轭，定子背轭和转子齿均由硅钢片叠压而成或者由高磁导率铁芯材料制成。
定子槽轭位于定子槽底部靠近外圆周方向，定子槽轭和定子背轭之间设有永磁体，永磁体不随转子转动，安装方便，有利于散热，消除了普通单相永磁电机由于永磁体随转子旋转而产生的机械应力损坏和永磁体散热不良等缺点，
所述永磁体既可以是高磁能积的永磁材料如钕铁硼也可以是低磁能积的永磁材料如铁氧体或者铝镍钴制成。
所述转子为对称凸极转子，阶梯型转子或者涡轮状转子。
本实用新型电机具体是这样来工作的，本实用新型电机的定子铁芯和转子铁心采用硅钢片叠压而成或者高导磁率的铁芯材料一次制成，当电枢绕组不通电时，所述永磁体产生的磁通经过定子槽轭，定子齿和主气隙沿电机径向流入转子齿，再经过相邻的转子齿流出到主气隙到达另一个极下的永磁体，再经过定子背轭闭合，形成电机的主磁通。当电枢绕组通电时，电枢绕组电流产生的磁场使得电枢绕组所在电枢槽两侧的定子齿分别呈现不同的极性，与永磁体产生的磁场作用叠加，使得一个定子齿显示极性，有主磁通磁通经过，相邻的另一个定子齿没有极性，无磁通流过，由于电枢绕组每隔一个槽设置，因此，电机内有一半的定子齿具有极性，一半的定子齿没有极性，根据磁阻最小原理，将使转子旋转到使转子齿与具有极性的定子齿重合，由于转子齿数为定子齿数的一半，此时正好每个转子齿均与定子齿正对，这个位置为转子齿和定子齿的对齐位置，这个位置对应的磁阻最小。此时，要想转子继续旋转，需改变电枢绕组内电流的方向，使得刚才不具有极性的定子齿显示极性，而原先有极性的定子齿不显示极性，这时，根据磁阻最小原理，转子齿将有旋转到与现在四个有极性定子齿对齐的趋势，因而转子将受力旋转，当转子齿与定子再次重合后，继续改变电枢绕组电流的方向，这个过程将一直重复，转子将持续旋转。
本实用新型的有益效果：
1、本实用新型电机只有一套绕组，绕组结构简单，简化了下线工艺，降低了制造成本，运行时只需要控制一套电枢绕组的电流大小和方向，功率电路只需要两个功率开关器件，而普通三相电机需要至少6个功率开关器件，电机控制器所需功率开关器件个数少，成本低。
2本实用新型电机运行时电枢绕组和永磁体产生的磁场在定子齿上相互增强或者抵消，电机运行时电枢绕组和励磁绕组全周期同时通电，因此，本实用新型电机的功率密度高，材料利用率高，同样设计功率的电机，本实用新型电机节省材料用量，降低成本。
3、本实用新型电机永磁体固定于定子上，不随转子转动，安装方便，有利于散热，消除了普通永磁电机由于永磁体随转子旋转而产生的机械应力损坏，永磁体散热不良等缺点。
4、本实用新型电机每个定子槽内只安放有一套绕组，电机绕组下线工艺简单，槽内不需要放置相间绝缘，有利于提高槽满率和槽利用率；可以通过改变本实用新型电机的转子结构来消除转矩死区，改善电机的起动性能，比如可采用不对称转子，涡轮状转子或者阶梯状转子等。
5、由于电机极弧宽度较宽的永磁体的成本较高，机械受力时易发生破裂，安装时较为困难，机械强度不及多块极弧宽度较小的永磁体拼接而成的情况，而本实用新型电机中的永磁体可以为一块整体充磁的永磁体，也可以由多块永磁体拼接而成，因此本实用新型电机制造工艺简单，成本低。
6、因为本实用新型电机的永磁体的极弧宽度可以根据永磁体的设计磁能积或者设计剩磁密度灵活确定，所以本实用新型电机既可以采用高磁能积的永磁体也可以采用低磁能积的永磁体，还可以采用高磁能积永磁体和低磁能积永磁体混合搭配，实际设计中可以根据电机的设计气隙磁密确定永磁体的剩磁密度，再通过永磁体的极弧系数来确定所需要永磁体的磁能积，而现有永磁电机由于极弧系数受到极数的限制，通常只有采用高性能永磁体才能满足高性能电机的需要。
7、由于本实用新型电机永磁体不直接面向气隙，永磁体既可以为径向充磁也可以为平行充磁，充磁方式不同对电机性能的影响不大，而对于其他表贴式永磁电机，采用平行充磁时磁通量减小，会显著影响电机的力能指标，而获得均匀的径向充磁永磁体较为困难，加工成本高。
附图说明
图1本实用新型电机的功率变换器电路图；
图2现有无刷直流永磁和永磁同步电机功率变换器电路图；

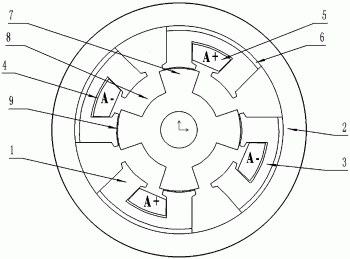

图3为本实用新型电机实施方式1结构示意图；
图4为本实用新型电机实施方式2结构示意图；
其中，1.定子齿，2.定子背轭，3.定子槽轭，4.电枢槽，5.电枢绕组，6.永磁体，7.转子齿，8.转子槽，9.主气隙。
具体实施方式：
下面结合附图对本实用新型进行详细说明：
实施例1如图3所示，本实施方式电机定子齿数为8，转子齿数为4，永磁体块数为4，本实施方式包括定子，转子和主气隙，定子包括定子铁芯，永磁体和定子槽，定子铁芯包括定子齿1，定子背轭2和定子槽轭3，定子铁芯由高导磁率铁磁材料制成，定子铁芯上设有定子槽，定子槽为电枢槽4，电枢槽4内安放有电枢绕组5，电枢绕组5从一个电枢槽穿入，从相邻的另一个电枢槽穿出，形成一个线圈，使得每相邻两个电枢槽内的电流大小相同，方向相反；定子槽轭3和定子背轭2之间安放有弧形永磁体6，永磁体6采用低磁能积的铁氧体永磁体材料，永磁体6采取平行充磁，相邻两块永磁体的充磁方向相反；转子包括转子齿7和转子槽8，转子齿7沿圆周对称分布，转子齿7和定子齿1之间设有主气隙9。
相邻两块永磁体产生的磁通经过主气隙进入转子形成主磁通，同一块永磁体下对应的两个定子齿的极性相同，与之相邻的另外一块永磁体对应的两个定子齿的极性则与之相反，而电枢绕组电流产生的磁场使得该绕组所在电枢槽两侧的相邻的两个定子齿上的磁场方向相反，对一个定子齿起增磁作用，对另一个定子齿起去磁作用，因此，电枢绕组电流磁场和永磁体磁场相互共同作用使得同一块永磁体对应的两个定子齿的磁场可以相互增强或者抵消，通过控制电枢绕组的电流大小和方向，可以控制定子齿上磁场的方向的开通和关断，当该定子齿上的磁场相互增强“开通”时，依据磁阻最小原理，该定子齿有吸引转子齿与之对齐的趋势，因此产生转矩；当该定子齿与转子齿相互对齐，达到磁阻最小的位置后，改变电枢绕组电流的方向，使该定子齿上的磁场相互削弱“关断”，此时该定子齿和转子齿吸引作用消失，但与之相邻的定子齿的磁场相互增强“开通”，继续吸引转子齿，使转子连续转动。
实施例2如图4所示，本实施方式电机定子齿数为8，转子齿数为4，永磁体块数为12，本实施方式包括定子，转子，主气隙，定子包括定子铁芯，永磁体和定子槽，定子铁芯包括定子齿1，定子背轭2和定子槽轭3，定子铁芯由高导磁率铁磁材料制成，定子铁芯上设有定子槽，定子槽为电枢槽4，电枢槽4内安放有电枢绕组5，电枢绕组5从一个电枢槽穿入，从相邻的另一个电枢槽穿出，形成一个线圈，使得每相邻两个电枢槽内的电流大小相同，方向相反；定子槽轭3和定子背轭2之间安放有弧形永磁体6，每个定子槽轭3上有3块永磁体，永磁体6采用高磁能积的钕铁硼永磁体材料，永磁体6采取径向充磁，同一定子槽轭上的3块永磁体的充磁方向相同，相邻的不同定子槽轭上的永磁体的充磁方向相反；转子包括转子齿7和转子槽8，转子为涡轮形，当转子齿7与定子齿1对齐时，该转子齿与相邻两个定子齿的磁阻不同，有利于消除转矩死区，改善电机起动性能；转子齿7和定子齿1之间设有主气隙9。
相邻两块永磁体产生的磁通经过主气隙进入转子形成主磁通，同一块永磁体下对应的两个定子齿的极性相同，与之相邻的另外一块永磁体对应的两个定子齿的极性则与之相反，而电枢绕组电流产生的磁场使得该绕组所在电枢槽两侧的相邻的两个定子齿上的磁场方向相反，对一个定子齿起增磁作用，对另一个定子齿起去磁作用，因此，电枢绕组电流磁场和永磁体磁场相互共同作用使得同一块永磁体对应的两个定子齿的磁场可以相互增强或者抵消，通过控制电枢绕组的电流大小和方向，可以控制定子齿上磁场的方向的开通和关断，当该定子齿上的磁场相互增强“开通”时，依据磁阻最小原理，该定子齿有吸引转子齿与之对齐的趋势，因此产生转矩；当该定子齿与转子齿相互对齐，达到磁阻最小的位置后，改变电枢绕组电流的方向，使该定子齿上的磁场相互削弱“关断”，此时该定子齿和转子齿吸引作用消失，但与之相邻的定子齿的磁场相互增强“开通”，继续吸引转子齿，使转子连续转动。
上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
