专利摘要

一种利用机械振动转换成电能的装置，它涉及电磁能收集技术领域，以解决目前的机械设备上的机械振动不能被利用，且机械设备上使用的传统电化学电池存在寿命短，更换频繁而造成设备运行成本高的问题。本发明括底座、振动系统、发电装置、多个导向杆和多个压缩弹簧；发电装置包括感应线圈筒体、磁铁和弹性体；多个导向杆固定在底座上，振动系统滑动地设置每个导向杆上并能上下移动，每个压缩弹簧的一端顶在底座上，每个压缩弹簧的另一端顶在振动系统上，感应线圈筒体固定在振动系统上，磁铁置于感应线圈筒体内通过弹性体吊装在感应线圈桶体上。本发明适用于产生机械振动的设备。

权利要求

1.一种利用机械振动转换成电能的装置,其特征在于：它包括底座(1)、振动系统(3)、发电装置(4)、多个导向杆(5)和多个压缩弹簧(2)；

发电装置(4)包括感应线圈筒体(4-1)、磁铁(4-2)和弹性体(4-3)；

多个导向杆(5)固定在底座(1)上，振动系统(3)滑动地设置每个导向杆(5)上并能上下移动，每个压缩弹簧(2)的一端顶在底座(1)上，每个压缩弹簧(2)的另一端顶在振动系统(3)上，感应线圈筒体(4-1)固定在振动系统(3)上，磁铁(4-2)置于感应线圈筒体(4-1)内通过弹性体(4-3)吊装在感应线圈筒体(4-1)上。

2.根据权利要求1所述的一种利用机械振动转换成电能的装置，其特征在于：所述振动系统(3)包括移动板(3-1)、顶板(3-3)、连接螺杆(3-5)和质量调节体(3-7)；

移动板(3-1)滑动地设置在每个导向杆(5)上并能上下移动，每个所述压缩弹簧(2)的另一端顶在移动板(3-1)上，移动板(3-1)上固定有所述感应线圈筒体(4-1)；

顶板(3-3)设置在移动板(3-1)的上方，且二者之间通过连接螺杆(3-5)连接，并通过螺母紧固；

所述质量调节体(3-7)设置在顶板(3-3)的下部。

3.根据权利要求2所述的一种利用机械振动转换成电能的装置，其特征在于：所述感应线圈筒体(4-1)由内层筒(4-1-1)、外层筒(4-1-2)和感应线圈(4-1-3)组成，外层筒(4-1-2)同心套在内层筒(4-1-1)上，外层筒(4-1-2)与内层筒(4-1-1)之间设有感应线圈(4-1-3)。

4.根据权利要求3所述的一种利用机械振动转换成电能的装置，其特征在于：所述质量调节体(3-7)为中空的桶体。

5.根据权利要求4所述的一种利用机械振动转换成电能的装置，其特征在于：所述弹性体(4-3)为拉伸弹簧。

说明书

技术领域

本发明涉及电磁能收集技术领域，具体涉及一种利用机械振动转换成电能的装置。

背景技术

近年来，诸如传感器的微小电子设备的应用范围不断扩大，它们具有能耗小、数量巨大、分布范围广且工作环境恶劣的特点，但是在使用过程中存在诸多问题，一是存在许多危害机械精度和寿命的振动能，二是为其供电的传统电化学电池存在寿命短、更换频繁等缺点，这大大增加了此类设备的运行成本。

发明内容

本发明为了解决目前的机械设备上的机械振动不能被利用，且机械设备上使用的传统电化学电池存在寿命短，更换频繁而造成设备运行成本高的问题，而提供一种利用机械振动转换成电能的装置。

本发明为解决上述技术问题采取的技术方案是：

它包括底座、振动系统、发电装置、多个导向杆和多个压缩弹簧；

发电装置包括感应线圈筒体、磁铁和弹性体；

多个导向杆固定在底座上，振动系统滑动地设置每个导向杆上并能上下移动，每个压缩弹簧的一端顶在底座上，每个压缩弹簧的另一端顶在振动系统上，感应线圈筒体固定在振动系统上，磁铁置于感应线圈筒体内通过弹性体吊装在感应线圈桶体上。

本发明与现有技术相比具有以下有益效果：

一、本发明利用机械振动能，使磁铁上下运动，磁场切割感应线圈桶体，产生电能，这种利用机械能转化为电能的方式应用到机械设备上用于为机械设备上的电子元件提供电能，解决了传统的电化学电池由于寿命有限常需要更换的问题。

二、本发明结构简单，易于制造，产生的电能利用机械振动产生，与传统的电化学电池相比更加环保。

附图说明

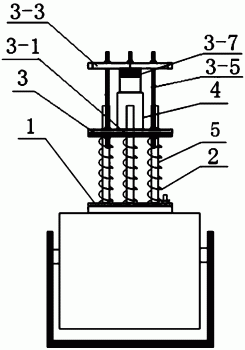

图1是本发明的示意图；

图2是本发明的俯视图；

图3是感应线圈筒体4-1的内部结构图。

具体实施方式

具体实施方式一：结合图1-图3来说明本实施方式，本实施方式它包括底座1、振动系统3、发电装置4、多个导向杆5和多个压缩弹簧2；

发电装置4包括感应线圈筒体4-1、磁铁4-2和弹性体4-3；

多个导向杆5固定在底座1上，振动系统3滑动地设置每个导向杆5上并能上下移动，每个压缩弹簧2的一端顶在底座1上，每个压缩弹簧2的另一端顶在振动系统3上，感应线圈筒体4-1固定在振动系统3上，磁铁4-2置于感应线圈筒体4-1内通过弹性体4-3吊装在感应线圈筒体4-1上。

具体实施方式二：结合图1和图2来说明本实施方式，本实施方式所述振动系统3包括移动板3-1、顶板3-3、连接螺杆3-5和质量调节体3-7；

移动板3-1滑动地设置在每个导向杆5上并能上下移动，每个所述压缩弹簧2的另一端顶在移动板3-1上，移动板3-1上固定有所述感应线圈筒体4-1；

顶板3-3设置在移动板3-1的上方，且二者之间通过连接螺杆3-5连接，并通过螺母紧固；

所述质量调节体3-7设置在顶板3-3的下部。

其它组成和连接关系与具体实施方式一相同。

具体实施方式三：结合图3来说明本实施方式，本实施方式所述感应线圈筒体4-1由内层筒4-1-1、外层筒4-1-2和感应线圈4-1-3组成，外层筒4-1-2同心套在内层筒4-1-1上，外层筒4-1-2与内层筒4-1-1之间设有感应线圈4-1-3。

感应线圈4-1-3的轴线与内层筒4-1-1的中心线平行，所述磁铁4-2可以为条形磁铁，条形磁铁通过弹性体4-3竖直吊装在感应线圈筒体4-1上，通过振动，使条形磁铁相对感应线圈4-1-3产生上下运动，使感应线圈4-1-3产生电能。

其它组成和连接关系与具体实施方式二相同。

具体实施方式四：结合图3来说明本实施方式，本实施方式所述质量调节体3-7为中空的桶体。

质量调节体3-7内可以装入水来改变质量。

其它组成和连接关系与具体实施方式三相同。

具体实施方式五：结合图3来说明本实施方式，本实施方式所述弹性体4-3为拉伸弹簧。

其它组成和连接关系与具体实施方式四相同。

本发明将底座1设置在能产生机械振动的设备上，并使感应线圈筒体4-1处于竖直状态，通过机械振动使发电装置4上下做往复运动，磁铁4-2在弹性体4-3作用下也做往复运动，使磁铁4-2的磁场切割感应线圈4-1-3产生电能。

当振动系统的固有频率等于振动频率时，达到共振现象，此时磁铁4-2的磁场切割感应线圈筒体4-1的幅度最大，产生的电能最大。通过改变质量调节体3-7的质量使发电装置4的质量改变，进而改变发电装置4的固有频率，使发电装置4的固有频率等于机械设备振源的频率，从而产生高效的电能。
