专利摘要

本实用新型公开了一种N‑(4‑乙氧基羰基苯基)‑N’‑甲基‑N’‑苯基甲脒中间体生产用酯化反应釜，包括釜体、电动搅拌部件、加热部件、可拆式密封部件以及浓硫酸自动加料部件；电动搅拌部件包括搅拌电机、减速机、联轴器、搅拌轴、推进式搅拌器以及导流筒；导流筒安装在釜体的中部，搅拌轴从导流筒中穿过；推进式搅拌器连接在搅拌轴上；可拆式密封部件包括螺堵以及设置在螺堵内的分子筛；浓硫酸自动加料部件包括浓硫酸高位加料槽、重量传感器、浓硫酸进料管、电磁阀以及控制器。本实用新型的酯化反应釜酯化收率高、副反应少，而且可以避免固体物料残留在釜体内以及乙醇挥发泄露等问题，还能够减少人工操作以及避免人为添加浓硫酸的误差。

权利要求

1.一种N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒中间体生产用酯化反应釜，其特征在于：包括釜体（10）、电动搅拌部件（20）、加热部件（30）、可拆式密封部件（40）以及浓硫酸自动加料部件（50）；

所述电动搅拌部件（20）包括搅拌电机（21）、减速机（22）、联轴器（23）、搅拌轴（24）、推进式搅拌器（25）以及导流筒（26）；所述导流筒（26）安装在所述釜体（10）的中部，所述搅拌轴（24）从所述导流筒（26）中穿过；所述推进式搅拌器（25）连接在所述搅拌轴（24）上；

所述可拆式密封部件（40）包括螺堵（41）以及设置在螺堵（41）内的分子筛（42）；

所述浓硫酸自动加料部件（50）包括浓硫酸高位加料槽（51）、安装在所述浓硫酸高位加料槽（51）上的重量传感器（52）、设置在所述浓硫酸高位加料槽（51）与所述釜体（10）之间的浓硫酸进料管（53）、设置在所述浓硫酸进料管（53）上的电磁阀（54）以及用于控制所述电磁阀（54）并与所述重量传感器（52）电连接的控制器（55）。

说明书

技术领域

本实用新型属于化工设备技术领域，具体涉及一种N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒中间体生产用酯化反应釜。

背景技术

N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒是一种高效的抗紫外线添加剂，可以高效吸收240-340nm波段的紫外光。与二苯甲酮或苯并三唑类的紫外线吸收剂相比，N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒的抗紫外线性能更加优异，因而具有广阔的市场前景。

目前制备N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒的方法均是以苯佐卡因（也即对氨基苯甲酸乙酯）为起始原料，与原甲酸三甲酯/原甲酸三乙酯以及N-甲基苯胺经两步缩合或者一步缩合制得反应制得。苯佐卡因的制备主要是以对硝基苯甲酸为起始原料，先经与乙醇进行酯化反应得到对硝基苯甲酸乙酯，再经催化氢化反应制得，其中酯化反应采用的催化剂主要是浓硫酸。

现有的对硝基苯甲酸与乙醇的酯化反应存在固体残留较多、乙醇易挥发泄露、浓硫酸加料人为误差较大、酯化反应收率较低、副产物较多等问题。

实用新型内容

本实用新型的目的在于解决上述问题，提供一种N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒中间体生产用酯化反应釜。

实现本实用新型目的的技术方案是：一种N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒中间体生产用酯化反应釜，包括釜体、电动搅拌部件、加热部件、可拆式密封部件以及浓硫酸自动加料部件；所述电动搅拌部件包括搅拌电机、减速机、联轴器、搅拌轴、推进式搅拌器以及导流筒；所述导流筒安装在所述釜体的中部，所述搅拌轴从所述导流筒中穿过；所述推进式搅拌器连接在所述搅拌轴上；所述可拆式密封部件包括螺堵以及设置在螺堵内的分子筛；所述浓硫酸自动加料部件包括浓硫酸高位加料槽、安装在所述浓硫酸高位加料槽上的重量传感器、设置在所述浓硫酸高位加料槽与所述釜体之间的浓硫酸进料管、设置在所述浓硫酸进料管上的电磁阀以及用于控制所述电磁阀并与所述重量传感器电连接的控制器。

本实用新型具有的积极效果：（1）本实用新型的酯化反应釜利用推进式搅拌器和导流筒的共同作用，使得物料从导流筒的内部进入，并在反应釜的底部由下向上进行翻滚，能够使得酯化反应更加充分，从而可以获得较高的酯化反应收率，并大大减少副反应的产生。（2）本实用新型的酯化反应釜通过设置带有分子筛的螺堵，一方面可以避免固体物料残留在釜体内，另一方面还能够有效避免反应过程中乙醇挥发泄露等问题。（3）本实用新型的酯化反应釜通过设置浓硫酸自动加料部件从而能够自动控制浓硫酸的滴加量，既减少了人工操作，又避免了人为误差。

附图说明

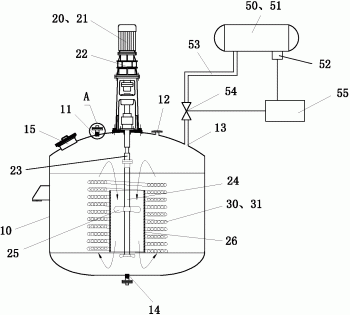

图1为本实用新型的N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒中间体生产用酯化反应釜的结构示意图。

图2为图1中的A部放大图。

具体实施方式

参见图1，本实用新型的N-(4-乙氧基羰基苯基)-N’-甲基-N’-苯基甲脒中间体生产用酯化反应釜包括釜体10、电动搅拌部件20、加热部件30、可拆式密封部件40以及浓硫酸自动加料部件50。

釜体10上设有对硝基苯甲酸进料口11、乙醇进料口12、浓硫酸进料口13、出料口14以及人孔15。

电动搅拌部件20包括搅拌电机21、减速机22、联轴器23、搅拌轴24、推进式搅拌器25以及导流筒26；搅拌电机21通过减速机22与联轴器23一端连接，联轴器23的另一端与搅拌轴24连接；导流筒26安装在釜体10的中部，搅拌轴24从导流筒26中穿过；推进式搅拌器25连接在搅拌轴24上。

加热部件30为加热盘管31，加热盘管31安装在釜体10内并分布于导流筒26外围。

参见图2，可拆式密封部件40包括螺堵41以及设置在螺堵41内的分子筛42。

可拆式密封部件40分别设置在对硝基苯甲酸进料口11和出料口14上。

浓硫酸自动加料部件50包括浓硫酸高位加料槽51、安装在浓硫酸高位加料槽51上的重量传感器52、设置在浓硫酸高位加料槽51与釜体10上的浓硫酸进料口13之间的浓硫酸进料管53、设置在浓硫酸进料管53上的电磁阀54以及用于控制电磁阀54并于重量传感器52电连接的控制器55。
