专利摘要

本实用新型涉及一种可调节工作平台，包括工作台，所述工作台上设有绕轴转动的切割机，工作台上设有多组钢缆夹具组，多组钢缆夹具之间相互平行布置，每组钢缆夹具组包括左夹具和右夹具，左夹具和右夹具之间留间距，所述间距宽度大于切割机刀刃的厚度，多组夹具在工作台上设置为成阶梯状，多组夹具的高度由靠近切割机的一端向远离切割机的一端依次递减设置，本实用新型通过上述结构实现了可在工作台上同时对多条钢缆进行切割的目的，并且具有结构简单，操作方便的优点。

权利要求

1.一种可调节工作平台，包括工作台，所述工作台上设有绕轴转动的切割机，其特征在于，工作台上设有多组钢缆夹具组，多组钢缆夹具之间相互平行布置，每组钢缆夹具组包括左夹具和右夹具，左夹具和右夹具之间留间距，所述间距宽度大于切割机刀刃的厚度，多组夹具在工作台上设置为成阶梯状，多组夹具的高度由靠近切割机的一端向远离切割机的一端依次递减设置。

2.根据权利要求1所述的一种可调节工作平台，其特征在于，所述切割机底部通过转动轴与工作台转动连接。

3.根据权利要求1所述的一种可调节工作平台，其特征在于，所述左夹具和右夹具的底部分别设有用于垫高的垫块。

4.根据权利要求3所述的一种可调节工作平台，其特征在于，所述工作台位于每组夹具的下方分别设有与垫块对应的横向导轨，所述垫块滑动连接在横向导轨滑上。

5.根据权利要求3所述的一种可调节工作平台，其特征在于，所述左夹具和右夹具均包括底座和与底座铰链连接的盖板，底座的上表面和盖板的下表面分别设有与钢缆直径相匹配的半圆形凹槽，位于盖板中的半圆形凹槽的两端分别设有用于固定钢缆的卡块。

6.根据权利要求3所述的一种可调节工作平台，其特征在于，所述工作台的位于横向导轨的两侧分别设有与之向垂直的竖向导轨，横向导轨滑动连接在竖向导轨上，横向导轨的两端分别设有插入螺栓固定孔，竖向导轨上均匀分布有多个与固定孔相对应的插孔。

7.根据权利要求2所述的一种可调节工作平台，其特征在于，所述转动轴上设有转动轴的锁定装置。

说明书

技术领域

本实用新型涉及工作平台领域，具体的是一种可调节工作平台。

背景技术

目前对钢缆进行手动通常需要用到切割机，但是一次切割只能对应一条钢缆，由于每次切割完成需要再次进行更换，功效较低，并且操作繁琐。为了提升效率，通常把多组钢缆水平固定在工作平台上，然后用切割机水平移动完成对钢缆的切割，但是这样做存在一定的不安全因素，因为切割机每切断一个钢缆都有一个向前的惯性，如果控制不好容易造成事故，并且手动水平切割时对钢缆的切点施加的压力较小，因此切割时比较费力。

发明内容

针对上述问题，本实用新型提供了一种便于着力，并且安全因素得到保证的钢缆切割装置，就内容为：一种可调节工作平台，包括工作台，所述工作台上设有绕轴转动的切割机，工作台上设有多组钢缆夹具组，多组钢缆夹具之间相互平行布置，每组钢缆夹具组包括左夹具和右夹具，左夹具和右夹具之间留间距，所述间距宽度大于切割机刀刃的厚度，多组夹具在工作台上设置为成阶梯状，多组夹具的高度由靠近切割机的一端向远离切割机的一端依次递减设置。

进一步，所述切割机底部通过转动轴与工作台转动连接。

进一步，所述左夹具和右夹具的底部分别设有用于垫高的垫块。

进一步，所述工作台位于每组夹具的下方分别设有与垫块对应的横向导轨，所述垫块滑动连接在横向导轨滑上。

进一步，所述左夹具和右夹具均包括底座和与底座铰链连接的盖板，底座的上表面和盖板的下表面分别设有与钢缆直径相匹配的半圆形凹槽，位于盖板中的半圆形凹槽的两端分别设有用于固定钢缆的卡块。

进一步，所述工作台的位于横向导轨的两侧分别设有与之向垂直的竖向导轨，横向导轨滑动连接在竖向导轨上，横向导轨的两端分别设有插入螺栓固定孔，竖向导轨上均匀分布有多个与固定孔相对应的插孔。

进一步，所述转动轴上设有转动轴的锁定装置。

和现有技术相比较，本实用新型的优点是：

1、通过上述结构实现了可在工作台上同时对多条钢缆进行切割的目的，并且具有结构简单，操作方便的优点。

2、切割机是通过转动轴旋转移动的，因此切割时对钢缆具有一个向下的着力，使得切割起来比水平切割更加省力。

3、通过把多组钢缆夹具组之间设为阶梯状，使得切割机通过转动轴转动时能对每组钢缆切施加一个向下的着力。

附图说明

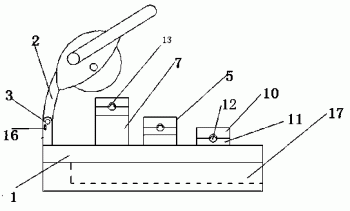

图1为本实用新型的结构图；

图2为图1的正面结构图；

图3为图1的俯视结构图。

附图标记：

1-工作台；2-切割机；3-转动轴；4-钢缆；5-钢缆夹具组；6-左夹具；6-右夹具；7-垫块；8-横向导轨；9-竖向导轨；10-底座；11-盖板；12-半圆形凹槽；13-卡块；14-螺栓固定孔；15-插孔；16-锁定装置；17-容腔。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、 “下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定 和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以 是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型方案中与附图所对应的附图标记为：

1-工作台；2-切割机；3-转动轴；4-钢缆；5-钢缆夹具组；6-左夹具；6-右夹具；7-垫块；8-横向导轨；9-竖向导轨；10-底座；11-盖板；12-半圆形凹槽；13-卡块；14-螺栓固定孔；15-插孔；16-锁定装置；17-容腔。

实施例1

如图1所示，一种可调节工作平台，包括工作台，所述工作台上设有绕轴转动的切割机，所述切割机的型号为MCOS3553型切割机，所述切割机底部通过转动轴与工作台转动连接，所述转动轴上设有转动轴的锁定装置，工作台上设有多组钢缆夹具组，所述钢缆夹具组的数量不超过5个，多组钢缆夹具之间相互平行布置，每组钢缆夹具组包括左夹具和右夹具，所述左夹具和右夹具均包括底座和与底座铰链连接的盖板，底座的上表面和盖板的下表面分别设有与钢缆直径相匹配的半圆形凹槽，位于盖板中的半圆形凹槽的两端分别设有用于固定钢缆的卡块，所述卡块为与半圆形凹槽相对应的弧形结构，左夹具和右夹具之间留间距，所述间距宽度大于切割机刀刃的厚度，多组夹具在工作台上设置为成阶梯状，多组夹具的高度由靠近切割机的一端向远离切割机的一端依次递减设置。所述左夹具和右夹具的底部分别设有用于垫高的垫块，所述工作台位于每组夹具的下方分别设有与垫块对应的横向导轨，所述垫块滑动连接在横向导轨滑上，所示每组横向导轨包括左导轨和右导轨，左导轨和右导轨之间留有间距，左导轨和右导轨之间的间距与左夹具和右夹具之间的间距相一致，所示工作台位于左导轨和右导轨之间的间距位置设有收纳切割机的容腔。所述工作台的位于横向导轨的两侧分别设有与之向垂直的竖向导轨，横向导轨滑动连接在竖向导轨上，横向导轨的两端分别设有插入螺栓固定孔，竖向导轨上均匀分布有多个与固定孔相对应的插孔。

实施例2

一种工作台中钢缆的高效率安全切割方法，具体步骤如下：

步骤1，把多条钢缆依次放入对应的钢缆夹具组中，调整钢缆夹具组的横向和纵向位置，并且左夹具和右夹具根据需要调整间距，确保多个组钢缆夹具组中的左夹具和右夹具之间的间距分别于切割机的刀刃直线对齐；

步骤2，每组钢缆夹具组夹紧固定住各自的钢缆，打开切割机开始切割；

步骤3，切割机以底部的转动轴为轴心，通过拉动切割机使其向下沿弧线转动，多组钢缆位于分别设置在切割机所运行的弧形轨迹上，并且多组钢缆之间设置为由高到低的阶梯结构等待切割机依次切割；

步骤4，当切割机与其中的一钢缆接触，打开位于转动轴的锁定装置进行锁死，使切割稳定的对钢缆切割，待钢缆切断后再解锁，继续拉动切割机沿向下的圆弧轨迹转动，每切断一根钢缆后需要对工作进行一次清理防止后续废料堆积造成事故发生；

步骤5，待切割机切割完成后关闭，拉动切割机复位，取出钢缆夹具组中的钢缆。

需要说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制。尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的范围，其均应涵盖在本实用新型的权利要求范围中。
