专利摘要

本实用新型公开了一种园林用便携式除草机，包括握把式开关、充电电机和刀片，所述除草装置主体顶端的右侧固定连接有工作杆，且工作杆的中心位置处固定连接有扶手，所述工作杆中间偏上的位置安装有握把式开关，且握把式开关的两侧固定连接有背带，所述工作杆的顶端固定连接有充电电机，且充电电机与第一连接杆固定连接，所述第一连接杆的底端固定连接有第一锥形齿轮。本实用新型设置有扶手和背带，握住扶手，将背带背在身上，使该除草机可以背在身上工作，通过设置有两组刀片，打开充电电机使第一连接杆带动第二连接杆，且第二连接杆带动第三连接杆，第三连接杆带动两组刀片，使除草机的除草范围更广效率更高。

权利要求

1.一种园林用便携式除草机，包括除草装置主体（1）、握把式开关（4）、充电电机（5）和刀片（7），其特征在于：所述除草装置主体（1）顶端的右侧固定连接有工作杆（2），且工作杆（2）的中心位置处固定连接有扶手（3），所述工作杆（2）中间偏上的位置安装有握把式开关（4），且握把式开关（4）的两侧固定连接有背带（6），所述工作杆（2）的顶端固定连接有充电电机（5），且充电电机（5）与第一连接杆（8）固定连接，所述第一连接杆（8）的底端固定连接有第一锥形齿轮（9），且第一锥形齿轮（9）的左侧卡合有齿轮（10），所述齿轮（10）固定连接在第二连接杆（11）的表面，且第二连接杆（11）的底端固定连接有第二锥形齿轮（12），所诉第二锥形齿轮（12）的两侧卡合有第三锥形齿轮（13），且第三锥形齿轮（13）的外侧固定连接有第三连接杆（14），所述第三连接杆（14）的外侧与第四锥形齿轮（15）固定连接，且第四锥形齿轮（15）的外侧卡合有第五锥形齿轮（16），所述第五锥形齿轮（16）的底端固定连接有第四连接杆（17），且第四连接杆（17）的底端安装有刀片（7）。

2.根据权利要求1所述的一种园林用便携式除草机，其特征在于：所述刀片（7）设有两组，且刀片（7）与第四连接杆（17）组成转动式结构。

3.根据权利要求1所述的一种园林用便携式除草机，其特征在于：所述第一连接杆（8）为圆柱形结构，且第一连接杆（8）与工作杆（2）组成转动式结构。

4.根据权利要求1所述的一种园林用便携式除草机，其特征在于：所述第二连接杆（11）为圆柱形结构，且第二连接杆（11）与除草装置主体（1）组成转动式结构。

5.根据权利要求1所述的一种园林用便携式除草机，其特征在于：所述第三锥形齿轮（13）设有两组，且第三锥形齿轮（13）分别与第二锥形齿轮（12）组成啮合式结构。

6.根据权利要求1所述的一种园林用便携式除草机，其特征在于：所述第四锥形齿轮（15）设有两组，且第四锥形齿轮（15）与第五锥形齿轮（16）组成啮合式结构。

说明书

技术领域

本实用新型涉及除草机装置技术领域，具体为一种园林用便携式除草机。

背景技术

随着社会的不断发展，为了提升城市美观度和创造适宜的居住环境，人们也开始越来越注重绿化，随着园林不断的增加，园林里杂草也变越来越多，需要除草的面积也越来越多，因此一台除草机显得十分重要。

目前为止部分的除草机，在除草的过程中显得十分笨重，不便于携带，而且部分的除草机只安装有一个割草刀片，除草的工作效率十分低下，使得需要大面积除草的时候，变得十分麻烦。

实用新型内容

本实用新型的目的在于提供一种园林用便携式除草机，以解决上述背景技术中提出的不便于携带，除草效率低的问题。

为实现上述目的，本实用新型提供如下技术方案：包括握把式开关、充电电机和刀片，所述除草装置主体顶端的右侧固定连接有工作杆，且工作杆的中心位置处固定连接有扶手，所述工作杆中间偏上的位置安装有握把式开关，且握把式开关的两侧固定连接有背带，所述工作杆的顶端固定连接有充电电机，且充电电机与第一连接杆固定连接，所述第一连接杆的底端固定连接有第一锥形齿轮，且第一锥形齿轮的左侧卡合有齿轮，所述齿轮固定连接在第二连接杆的表面，且第二连接杆的底端固定连接有第二锥形齿轮，所诉第二锥形齿轮的两侧卡合有第三锥形齿轮，且第三锥形齿轮的外侧固定连接有第三连接杆，所述第三连接杆的外侧与第四锥形齿轮固定连接，且第四锥形齿轮的外侧卡合有第五锥形齿轮，所述第五锥形齿轮的底端固定连接有第四连接杆，且第四连接杆的底端安装有刀片。

优选的，所述刀片设有两组，且刀片与第四连接杆组成转动式结构。

优选的，所述第一连接杆为圆柱形结构，且第一连接杆与工作杆组成转动式结构。

优选的，所述第二连接杆为圆柱形结构，且第二连接杆与除草装置主体组成转动式结构。

优选的，所述第三锥形齿轮设有两组，且第三锥形齿轮分别与第二锥形齿轮组成啮合式结构。

优选的，所述第四锥形齿轮设有两组，且第四锥形齿轮与第五锥形齿轮组成啮合式结构。

与现有技术相比，本实用新型的有益效果是：该园林用便携式除草机设置有扶手和背带，握住扶手，将背带背在身上，使该除草机可以背在身上工作，通过设置有两组刀片，打开充电电机使第一连接杆带动第二连接杆，且第二连接杆带动第三连接杆，第三连接杆带动两组刀片，使除草机的除草范围更广效率更高。

(1)该装置设置有扶手和背带，握住扶手，将背带背在身上，使该除草机可以背在身上工作。

(2)该装置设置有两组刀片，打开充电电机使第一连接杆带动第二连接杆，且第二连接杆带动第三连接杆，第三连接杆带动两组刀片，使除草机的除草范围更广效率更高。

附图说明

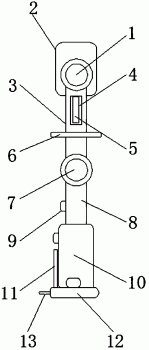

图1为本实用新型的结构正面示意图；

图2为本实用新型的结构割草装置本体的剖面示意图；

图3为本实用新型的结构工作杆的剖面示意图；

图4为本实用新型的结构割草装置本体的俯视示意图。

图中：1、除草装置主体；2、工作杆；3、扶手；4、握把式开关；5、充电电机；6、背带；7、刀片；8、第一连接杆；9、第一锥形齿轮；10、齿轮；11、第二连接杆；12、第二锥形齿轮；13、第三锥形齿轮；14、第三连接杆；15、第四锥形齿轮；16、第五锥形齿轮；17第四连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种园林用便携式除草机，包括握把式开关4、充电电机5和刀片7，除草装置主体1顶端的右侧固定连接有工作杆2，且工作杆2的中心位置处固定连接有扶手3，工作杆2中间偏上的位置安装有握把式开关4，且握把式开关4的两侧固定连接有背带6，工作杆2的顶端固定连接有充电电机5，且充电电机5与第一连接杆8固定连接，(该充电电机型号为GSR7.2-2)第一连接杆8为圆柱形结构，且第一连接杆8与工作杆2组成转动式结构，便于第一连接杆8带动第二连接杆11转动，第一连接杆8的底端固定连接有第一锥形齿轮9，且第一锥形齿轮9的左侧卡合有齿轮10，齿轮10固定连接在第二连接杆11的表面，且第二连接杆11的底端固定连接有第二锥形齿轮12，第二连接杆11为圆柱形结构，且第二连接杆11与除草装置主体1组成转动式结构，便于第二连接杆11带动第三连接杆14转动，第二锥形齿轮12的两侧卡合有第三锥形齿轮13，且第三锥形齿轮13的外侧固定连接有第三连接杆14，第三锥形齿轮13设有两组，且第三锥形齿轮13分别与第二锥形齿轮12组成啮合式结构，便于第二连接杆11带动第三连接杆14转动，第三连接杆14的外侧与第四锥形齿轮15固定连接，且第四锥形齿轮15的外侧卡合有第五锥形齿轮16，第四锥形齿轮15设有两组，且第四锥形齿轮15与第五锥形齿轮16组成啮合式结构，便于第三连接杆14带动第四连接杆17转动，第五锥形齿轮16的底端固定连接有第四连接杆17，且第四连接杆17的底端安装有刀片7，刀片7设有两组，且刀片7与第四连接杆17组成转动式结构，使刀片7的割草范围更广。

工作原理：使用时，根据附图2，左手握住扶手3来控制方向，将背带6背在肩膀上，用来承担重量，右手握住握把式开关4用来稳定整个装置，打开握把式开关4，使充电电机5通电，充电电机5带动刀片7进行转动，从而使其可以背在身上进行除草。

当打开握把式开关4时，根据附图2，充电电机5带动第一连接杆8进行转动，使固定在第一连接杆8底端的第一锥形齿轮9一起转动，第一锥形齿轮9与齿轮10啮合，使第一锥形齿轮9带动齿轮10转动，齿轮10与第二连接杆11固定连接，从而使第二连接杆11与固定在第二连接杆11上的第二锥形齿轮12一起转动，第二锥形齿轮12与第三锥形齿轮13啮合，使第二锥形齿轮12带动第三锥形齿轮13转动，第三锥形齿轮13与第三连接杆14固定连接，从而使第三连接杆14与固定在第三连接杆14外侧的第四锥形齿轮15一起转动，第四锥形齿轮15与第五锥形齿轮16啮合，从而使第三连接杆14带动第四连接杆17转动，且第四连接杆17的底端安装有刀片7，从而使两组刀片7同时转动。
