专利摘要

本实用新型公开了一种环保型垃圾桶清洗装置。本实用新型中，包括箱体，所述箱体的顶部焊接有多功能顶箱，所述多功能顶箱的顶部外壁左侧固定安装有热风机，所述多功能顶箱的顶部外壁右侧焊接有清洁剂存储箱，所述箱体的底部粘接有底座，所述箱体的前侧表面焊接有滑杆，所述滑杆的表面滑动连接有固定板，所述固定板的一侧焊接有垃圾桶放置板，所述箱体的前侧开设有滑槽。垃圾桶固定块和弹簧可以根据垃圾桶底部大小的不同进行调整，固定板可以滑动，以适应不同高度的垃圾桶，密封涂层可以在对垃圾桶进行清洗时，防止水溅出，保持了地面的干燥，热风机使垃圾桶在清洗完成后，得到及时烘干，防止水分残留在桶内，产生异味。

权利要求

1.一种环保型垃圾桶清洗装置，包括箱体（1），其特征在于：所述箱体（1）的顶部焊接有多功能顶箱（14），所述多功能顶箱（14）的顶部外壁左侧固定安装有热风机（11），所述多功能顶箱（14）的顶部外壁右侧焊接有清洁剂存储箱（12），所述箱体（1）的底部粘接有底座（6），所述箱体（1）的前侧表面焊接有滑杆（2），所述滑杆（2）的表面滑动连接有固定板（4），所述固定板（4）的一侧焊接有垃圾桶放置板（5），所述箱体（1）的前侧表面上方开设有滑槽（9）。

2.如权利要求1所述的一种环保型垃圾桶清洗装置，其特征在于：所述固定板（4）的上端表面通过开设的螺纹孔连接有固定螺杆（3），所述固定螺杆（3）的数量为两个，以垃圾桶放置板（5）为对称轴对称分布在所述固定板（4）的上下两端，所述滑杆（2）上开设有间距与两个所述固定螺杆（3）之间相同的螺纹孔，所述滑杆（2）的表面开设有粘接有等间距的防滑凸块。

3.如权利要求1所述的一种环保型垃圾桶清洗装置，其特征在于：所述垃圾桶放置板（5）的内部开设垃圾桶固定槽（15），所述垃圾桶固定槽（15）的内壁焊接有弹簧（17），所述弹簧（17）的数量为四个，所述弹簧（17）的另一端焊接有垃圾桶固定块（16），所述垃圾桶固定块（16）的数量为四个。

4.如权利要求1所述的一种环保型垃圾桶清洗装置，其特征在于：所述多功能顶箱（14）的内壁中间部分焊接有分隔板（18），所述热风机（11）的接口与所述多功能顶箱（14）的内部左侧相连通，所述多功能顶箱（14）的左侧底部焊接有箱体，所述多功能顶箱（14）的左侧的箱体底部固定安装有热风口（10），所述清洁剂存储箱（12）与所述多功能顶箱（14）的内部右侧相连通，所述多功能顶箱（14）的右侧底部焊接有箱体，所述多功能顶箱（14）的右侧的箱体底部固定安装有高压喷头（13）。

5.如权利要求1所述的一种环保型垃圾桶清洗装置，其特征在于：所述滑槽（9）的内部滑动连接有挡水板（8），所述挡水板（8）的下表面粘接有密封涂层（7）。

6.如权利要求1所述的一种环保型垃圾桶清洗装置，其特征在于：所述底座（6）的底部粘接有固定吸盘（19 ），所述固定吸盘（19 ）的数量为四个。

说明书

技术领域

本实用新型属于环卫器具生产技术领域，具体为一种环保型垃圾桶清洗装置。

背景技术

垃圾桶是城市街道社区环境卫生不可缺少的一部分，作为一种垃圾收集装置，必须定时定点地对其进行清洗和消毒，否则极易滋生大量的病毒细菌和虫蝇，影响人们的日常生活和身体健康。现有的垃圾桶清洗设备，多为高压水直接喷洗，清洗效果不理想且水资源浪费严重。

常见的垃圾桶清洗装置在使用时，对被清洗的垃圾桶高度有限制，太高的垃圾桶就可能无法使用，并且对垃圾桶清洗完成后，垃圾桶得不到及时的烘干，地面也会残留很多清洗过程中溅出来的水，这些都很容易滋生细菌，产生异味，从而对环境造成影响。

实用新型内容

本实用新型的目的在于：为了解决上述提出的问题，提供一种环保型垃圾桶清洗装置。

本实用新型采用的技术方案如下：一种环保型垃圾桶清洗装置，包括箱体，所述箱体的顶部焊接有多功能顶箱，所述多功能顶箱的顶部外壁左侧固定安装有热风机，所述多功能顶箱的顶部外壁右侧焊接有清洁剂存储箱，所述箱体的底部粘接有底座，所述箱体的前侧表面焊接有滑杆，所述滑杆的表面滑动连接有固定板，所述固定板的一侧焊接有垃圾桶放置板，所述箱体的前侧表面上方开设有滑槽

在一优选的实施方式中，所述固定板的上端表面通过开设的螺纹孔连接有固定螺杆，所述固定螺杆的数量为两个，以垃圾桶放置板为对称轴对称分布在所述固定板的上下两端，所述滑杆上开设有间距与两个所述固定螺杆之间相同的螺纹孔。所述滑杆的表面开设有粘接有等间距的防滑凸块。

在一优选的实施方式中，所述垃圾桶放置板的内部开设垃圾桶固定槽，所述垃圾桶固定槽的内壁焊接有弹簧，所述弹簧的数量为四个，所述弹簧的另一端焊接有垃圾桶固定块，所述垃圾桶固定块的数量为四个。

在一优选的实施方式中，所述多功能顶箱的内壁中间部分焊接有分隔板，所述热风机的接口与所述多功能顶箱的内部左侧相连通，所述多功能顶箱的左侧底部焊接有箱体，所述多功能顶箱的左侧的箱体底部固定安装有热风口，所述清洁剂存储箱与所述多功能顶箱的内部右侧相连通，所述多功能顶箱的右侧底部焊接有箱体，所述多功能顶箱的右侧的箱体底部固定安装有高压喷头。

在一优选的实施方式中，所述滑槽的内部滑动连接有挡水板，所述挡水板的下表面粘接有密封涂层。

在一优选的实施方式中，所述底座的底部粘接有固定吸盘，所述固定吸盘的数量为四个。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，垃圾桶放置板内部的垃圾桶固定块和弹簧可以根据垃圾桶底部大小的不同进行调整以适合不同底部宽度的垃圾桶，同时固定板可以在滑杆表面进行滑动固定，以适应不同高度的垃圾桶，使得该装置在对垃圾桶进行清洁时，可以适配多种规格垃圾桶，方便日常使用。

2、本实用新型中，密封涂层可以在对垃圾桶进行清洗时，防止水溅出，保持了地面的干燥，热风机的设置可以使垃圾桶在清洗完成后，得到及时烘干，防止水分残留在桶内，从而产生异味，使得环境更加干净卫生。

附图说明

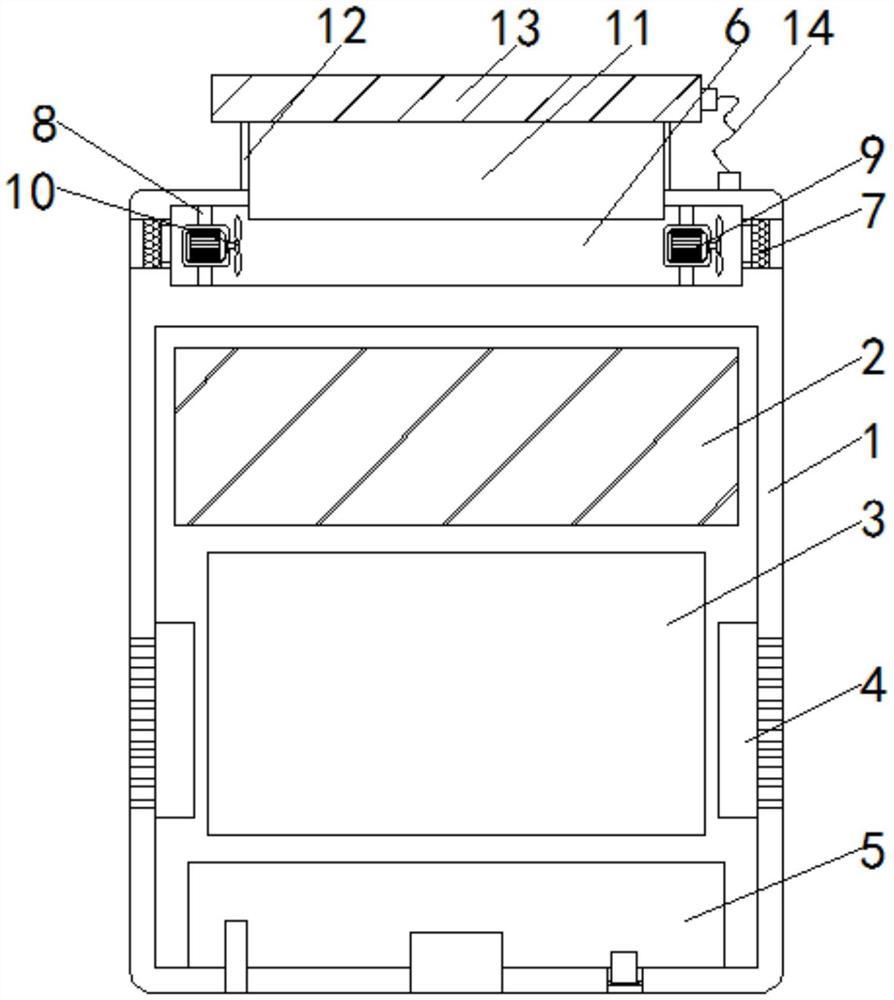

图1为本实用新型的结构示意简图；

图2为本实用新型中结构右视图；

图3为本实用新型中垃圾桶放置板俯视图。

图中标记：1-箱体、2-滑杆、3-固定螺杆、4-固定板、5-垃圾桶放置板、6-底座、7-密封涂层、8-挡水板、9-滑槽、10-热风口、11-热风机、12-清洁剂存储箱、13-高压喷头、14-多功能顶箱、15-垃圾桶固定槽、16-垃圾桶固定块、17-弹簧、18-分隔板、19-固定吸盘。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

参照图1-3，一种环保型垃圾桶清洗装置，包括箱体1，箱体1的顶部焊接有多功能顶箱14，多功能顶箱14的顶部外壁左侧固定安装有热风机11，多功能顶箱14的顶部外壁右侧焊接有清洁剂存储箱12，多功能顶箱14的内壁中间部分焊接有分隔板18，热风机11的接口与多功能顶箱14的内部左侧相连通，多功能顶箱14的左侧底部焊接有箱体，多功能顶箱14的左侧的箱体底部固定安装有热风口10，清洁剂存储箱12与多功能顶箱14的内部右侧相连通，多功能顶箱14的右侧底部焊接有箱体，多功能顶箱14的右侧的箱体底部固定安装有高压喷头13，热风机11的设置可以使垃圾桶在清洗完成后，得到及时烘干，防止水分残留在桶内，从而产生异味，使得环境更加干净卫生；箱体1的底部粘接有底座6，底座6的底部粘接有固定吸盘19 ，固定吸盘19 的数量为四个；箱体1的前侧表面焊接有滑杆2，滑杆2的表面滑动连接有固定板4，固定板4的上端表面通过开设的螺纹孔连接有固定螺杆3，固定螺杆3的数量为两个，以垃圾桶放置板5为对称轴对称分布在固定板4的上下两端，滑杆2上开设有间距与两个固定螺杆3之间相同的螺纹孔。滑杆2的表面开设有粘接有等间距的防滑凸块；固定板4的一侧焊接有垃圾桶放置板5，垃圾桶放置板5的内部开设垃圾桶固定槽15，垃圾桶固定槽15的内壁焊接有弹簧17，弹簧17的数量为四个，弹簧17的另一端焊接有垃圾桶固定块16，垃圾桶固定块16的数量为四个；垃圾桶放置板5内部的垃圾桶固定块16和弹簧17 可以根据垃圾桶底部大小的不同进行调整以适合不同底部宽度的垃圾桶，同时固定板4可以在滑杆2表面进行滑动固定，以适应不同高度的垃圾桶，使得该装置在对垃圾桶进行清洁时，可以适配多种规格垃圾桶，方便日常使用；箱体1的前侧表面上方开设有滑槽9，滑槽9的内部滑动连接有挡水板8，挡水板8的下表面粘接有密封涂层7，密封涂层7可以在对垃圾桶进行清洗时，防止水溅出，保持了地面的干燥。

工作原理：该环保型垃圾桶清洗装置使用时，可以先将底座6底部的固定吸盘19吸附在地面处，再将该装置固定好，接通电源后，该装置开始工作，当需要对垃圾桶进行清洗时，可以将垃圾桶放置在垃圾桶放置板5的表面，当垃圾桶的底面积过大时，可以通过对垃圾桶固定块16进行压缩，此时垃圾桶固定块16会在弹簧17 的弹力作用下紧紧的将放置进去的垃圾桶夹紧，这样使得垃圾桶在被清洗的时候可以被固定在垃圾桶放置板5上，不会轻易晃动，固定好垃圾桶的底部后，可以根据垃圾桶的高度来调整固定板4离底座6的距离，可以先拧开固定螺杆3，此时固定板4可以在滑杆2上滑动，再将固定板4连同垃圾桶放置板5上的垃圾桶一起向上移动，等到垃圾桶距离高压喷头13的距离合适时，可以将固定螺杆3拧紧在滑杆2上，此时已经完成了垃圾桶放置板5高度的调整，调整好之后，将挡水板8从滑槽9中拉出，再将密封涂层7盖在垃圾桶顶部，接着打开清洁剂存储箱12处的开关，此时清洁剂从高压喷头13中喷出，对垃圾桶内部进行冲洗，冲洗过程中飞溅出来的水会被密封涂层7阻隔住，冲洗干净之后，可以将清洁剂存储箱12底部的开关关闭，再将垃圾桶内部的水倒出，再将垃圾桶放到垃圾桶放置板5上，打开热风机11，此时热风会经由热风口10对垃圾桶内部进行烘干，烘干完成后，再将挡水板8滑入密封涂层7内部，取下垃圾桶，即可完成整个烘干过程。

该环保型垃圾桶清洗装置中，垃圾桶放置板5内部的垃圾桶固定块16和弹簧17 可以根据垃圾桶底部大小的不同进行调整以适合不同底部宽度的垃圾桶，同时固定板4可以在滑杆2表面进行滑动固定，以适应不同高度的垃圾桶，使得该装置在对垃圾桶进行清洁时，可以适配多种规格垃圾桶，方便日常使用。

该环保型垃圾桶清洗装置中，密封涂层7可以在对垃圾桶进行清洗时，防止水溅出，保持了地面的干燥，热风机11的设置可以使垃圾桶在清洗完成后，得到及时烘干，防止水分残留在桶内，从而产生异味，使得环境更加干净卫生。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
