专利摘要

本实用新型涉及LED显示屏技术领域，且公开了一种户外用防碰撞LED显示屏，包括底座，所述底座的顶部固定连接有支撑柱，所述支撑柱的外壁活动连接有第一防护套和第二防护套，所述第一防护套的一侧固定连接有第一连接带，所述第一连接带的外壁开设有连接孔，所述第二防护套的一侧固定连接有连接环，所述连接环的外壁固定连接有第二连接带。该户外用防碰撞LED显示屏，通过第一防护套、防护侧板、缓冲垫、LED显示屏主体、第二防护套、支撑柱、连接板和弹簧的相互配合使用，达到了户外用防碰撞LED显示屏防护效果好的目的，解决了一般户外用LED显示屏防护效果较差的问题，从而提高了LED显示屏的使用寿命，方便了人们的使用，进一步的满足了人们的使用需求。

权利要求

1.一种户外用防碰撞LED显示屏，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有支撑柱(8)，所述支撑柱(8)的外壁活动连接有第一防护套(2)和第二防护套(7)，所述第一防护套(2)的一侧固定连接有第一连接带(17)，所述第一连接带(17)的外壁开设有连接孔(19)，所述第二防护套(7)的一侧固定连接有连接环(16)，所述连接环(16)的外壁固定连接有第二连接带(15)，所述第二连接带(15)的外壁固定连接有第二卡块(18)，所述支撑柱(8)的顶部固定连接有连接块(6)，所述连接块(6)的顶部固定连接有LED显示屏主体(5)，所述LED显示屏主体(5)的外壁开设有连接槽(9)，所述LED显示屏主体(5)的顶部开设有卡槽(20)，所述卡槽(20)的内壁固定连接有第一卡块(13)，所述第一卡块(13)的顶部固定连接有防护侧板(3)，所述防护侧板(3)的内壁固定连接有固定块(12)，所述固定块(12)的一侧固定连接有弹簧(11)，所述弹簧(11)的一端固定连接有连接板(10)，所述连接板(10)的一侧固定连接有凸块(14)。

2.根据权利要求1所述的一种户外用防碰撞LED显示屏，其特征在于：所述防护侧板(3)的内壁固定连接有缓冲垫(4)，且缓冲垫(4)为海绵缓冲垫。

3.根据权利要求1所述的一种户外用防碰撞LED显示屏，其特征在于：所述凸块(14)和连接槽(9)的形状大小均相互匹配，且凸块(14)通过连接槽(9)与LED显示屏主体(5)卡合连接。

4.根据权利要求1所述的一种户外用防碰撞LED显示屏，其特征在于：所述弹簧(11)的数量为六个，且每三个弹簧(11)为一组，且两组弹簧(11)以LED显示屏主体(5)的中垂线为对称轴对称设置。

5.根据权利要求1所述的一种户外用防碰撞LED显示屏，其特征在于：所述第二卡块(18)和连接孔(19)的形状大小均相互匹配，所述第一连接带(17)与第二连接带(15)通过第二卡块(18)和连接孔(19)卡合连接。

6.根据权利要求1所述的一种户外用防碰撞LED显示屏，其特征在于：所述防护侧板(3)的数量为两个，且两个防护侧板(3)以LED显示屏主体(5)的中垂线为对称轴对称设置。

7.根据权利要求1所述的一种户外用防碰撞LED显示屏，其特征在于：所述第一卡块(13)和卡槽(20)的形状大小均相互匹配，所述防护侧板(3)通过第一卡块(13)和卡槽(20)与LED显示屏主体(5)卡合连接。

说明书

技术领域

本实用新型涉及LED显示屏技术领域，具体为一种户外用防碰撞LED显示屏。

背景技术

LED显示屏是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频和录像信号等各种信息的设备，LED又称为发光二极管，它是一种通过控制半导体发光二极管的显示方式，由镓与砷、磷、氮和铟的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。

随着LED显示屏的不断不发展，LED显示屏在户外的使用也越来越为广泛，而目前很多小型的LED显示屏大多缺少防护装置，导致LED显示屏在户外使用时很容易受到撞击，在影响LED显示屏正常使用的同时也降低了户外用LED显示屏的使用寿命。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种户外用防碰撞LED显示屏，具备防护效果好等优点，解决了一般户外用LED显示屏防护效果较差的问题。

(二)技术方案

为实现上述该户外用防碰撞LED显示屏防护效果好的目的，本实用新型提供如下技术方案：一种户外用防碰撞LED显示屏，包括底座，所述底座的顶部固定连接有支撑柱，所述支撑柱的外壁活动连接有第一防护套和第二防护套，所述第一防护套的一侧固定连接有第一连接带，所述第一连接带的外壁开设有连接孔，所述第二防护套的一侧固定连接有连接环，所述连接环的外壁固定连接有第二连接带，所述第二连接带的外壁固定连接有第二卡块，所述支撑柱的顶部固定连接有连接块，所述连接块的顶部固定连接有LED显示屏主体，所述LED显示屏主体的外壁开设有连接槽，所述LED显示屏主体的顶部开设有卡槽，所述卡槽的内壁固定连接有第一卡块，所述第一卡块的顶部固定连接有防护侧板，所述防护侧板的内壁固定连接有固定块，所述固定块的一侧固定连接有弹簧，所述弹簧的一端固定连接有连接板，所述连接板的一侧固定连接有凸块。

优选的，所述防护侧板的内壁固定连接有缓冲垫，且缓冲垫为海绵缓冲垫。

优选的，所述凸块和连接槽的形状大小均相互匹配，且凸块通过连接槽与LED显示屏主体卡合连接。

优选的，所述弹簧的数量为六个，且每三个弹簧为一组，且两组弹簧以LED显示屏主体的中垂线为对称轴对称设置。

优选的，所述第二卡块和连接孔的形状大小均相互匹配，所述第一连接带与第二连接带通过第二卡块和连接孔卡合连接。

优选的，所述防护侧板的数量为两个，且两个防护侧板以LED显示屏主体的中垂线为对称轴对称设置。

优选的，所述第一卡块和卡槽的形状大小均相互匹配，所述防护侧板通过第一卡块和卡槽与LED显示屏主体卡合连接。

(三)有益效果

与现有技术相比，本实用新型提供了一种户外用防碰撞LED显示屏，具备以下有益效果：

1、该户外用防碰撞LED显示屏，通过第一防护套、防护侧板、缓冲垫、LED显示屏主体、第二防护套、支撑柱、连接板和弹簧的相互配合使用，达到了户外用防碰撞LED显示屏防护效果好的目的，解决了一般户外用LED显示屏防护效果较差的问题，从而提高了LED显示屏的使用寿命，方便了人们的使用，进一步的满足了人们的使用需求。

2、该户外用防碰撞LED显示屏，通过设置的连接槽、凸块、第一卡块和卡槽，能够方便将防护侧板与LED显示屏主体进行连接，操作起来简单快捷，进一步的方便了人们的使用。

3、该户外用防碰撞LED显示屏，通过设置的第一连接带、第二连接带、第二卡块和连接孔，能够方便人们对第一防护套和第二防护套与支撑柱进行连接和拆卸，使人们在使用时更加的省心。

附图说明

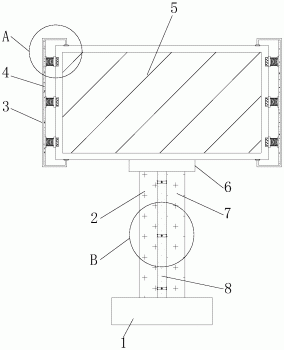

图1为本实用新型结构示意图；

图2为本实用新型图1中A处放大结构示意图；

图3为本实用新型LED显示屏主体侧视图；

图4为本实用新型图1中B处放大结构示意图。

图中：1、底座；2、第一防护套；3、防护侧板；4、缓冲垫；5、LED显示屏主体；6、连接块；7、第二防护套；8、支撑柱；9、连接槽；10、连接板；11、弹簧；12、固定块；13、第一卡块；14、凸块；15、第二连接带；16、连接环；17、第一连接带；18、第二卡块；19、连接孔；20、卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种户外用防碰撞LED显示屏，包括底座1，底座1的顶部固定连接有支撑柱8，支撑柱8的外壁活动连接有第一防护套2和第二防护套7，第一防护套2的一侧固定连接有第一连接带17，第一连接带17的外壁开设有连接孔19，第二防护套7的一侧固定连接有连接环16，连接环16的外壁固定连接有第二连接带15，第二连接带15的外壁固定连接有第二卡块18，第二卡块18和连接孔19的形状大小均相互匹配，第一连接带17与第二连接带15通过第二卡块18和连接孔19卡合连接，通过将第一连接带17和第二连接带15进行连接，从而方便将第一防护套2和第二防护套7进行连接，通过设置的第一连接带17、第二连接带15、第二卡块18和连接孔19，能够方便人们对第一防护套2和第二防护套7与支撑柱8进行连接和拆卸，使人们在使用时更加的省心，支撑柱8的顶部固定连接有连接块6，连接块6的顶部固定连接有LED显示屏主体5，LED显示屏主体5的外壁开设有连接槽9，LED显示屏主体5的顶部开设有卡槽20，卡槽20的内壁固定连接有第一卡块13，第一卡块13和卡槽20的形状大小均相互匹配，防护侧板3通过第一卡块13和卡槽20与LED显示屏主体5卡合连接，通过设置第一卡块13和卡槽20，方便将LED显示屏主体5与防护侧板3进行连接，第一卡块13的顶部固定连接有防护侧板3，防护侧板3的内壁固定连接有缓冲垫4，且缓冲垫4为海绵缓冲垫，海绵，是一种多孔材料，具有良好的吸水性，通过设置缓冲垫4，能够在外物对防护侧板3进行撞击时起到一定的缓冲作用，从而对LED显示屏主体5进行了防护，防护侧板3的数量为两个，且两个防护侧板3以LED显示屏主体5的中垂线为对称轴对称设置，防护侧板3的内壁固定连接有固定块12，固定块12的一侧固定连接有弹簧11，弹簧11的数量为六个，且每三个弹簧11为一组，且两组弹簧11以LED显示屏主体5的中垂线为对称轴对称设置，通过设置弹簧11，能够在有外物对防护侧板3进行撞击时起到一定的缓冲作用，减轻撞击力，从而有效的对LED显示屏主体5进行了防护，弹簧11的一端固定连接有连接板10，通过第一防护套2、防护侧板3、缓冲垫4、LED显示屏主体5、第二防护套7、支撑柱8、连接板10和弹簧11的相互配合使用，达到了户外用防碰撞LED显示屏防护效果好的目的，解决了一般户外用LED显示屏防护效果较差的问题，从而提高了LED显示屏的使用寿命，方便了人们的使用，进一步的满足了人们的使用需求，连接板10的一侧固定连接有凸块14，凸块14和连接槽9的形状大小均相互匹配，且凸块14通过连接槽9与LED显示屏主体5卡合连接，通过设置的连接槽9、凸块14、第一卡块13和卡槽20，能够方便将防护侧板3与LED显示屏主体5进行连接，操作起来简单快捷，进一步的方便了人们的使用。

在使用时，通过连接槽9、凸块14、第一卡块13和卡槽20将防护侧板3安装在LED显示屏主体5的两侧，再通过第二卡块18和连接孔19将第一连接带17和第二连接带15连接，从而将第一防护套2和第二防护套7安装在支撑柱8的外壁，通过防护侧板3、第一防护套2和第二防护套7分别对LED显示屏主体5和支撑柱8进行防护，从而完成工作。

综上所述，该户外用防碰撞LED显示屏，达到了防护效果好的目的，解决了一般户外用LED显示屏防护效果较差的问题，从而提高了LED显示屏的使用寿命，进一步的满足了人们的使用需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
